Кладка-перестінка з вузького блока, без перев'язування із зовнішніми стінами вимагає додаткових зусиль
Можна закласти їх у разі кладці стін. Це монтажна стрічка з оцинкованої сталі. Зазвичай продається разом з елементами стикування дерев'яних елементів для даху

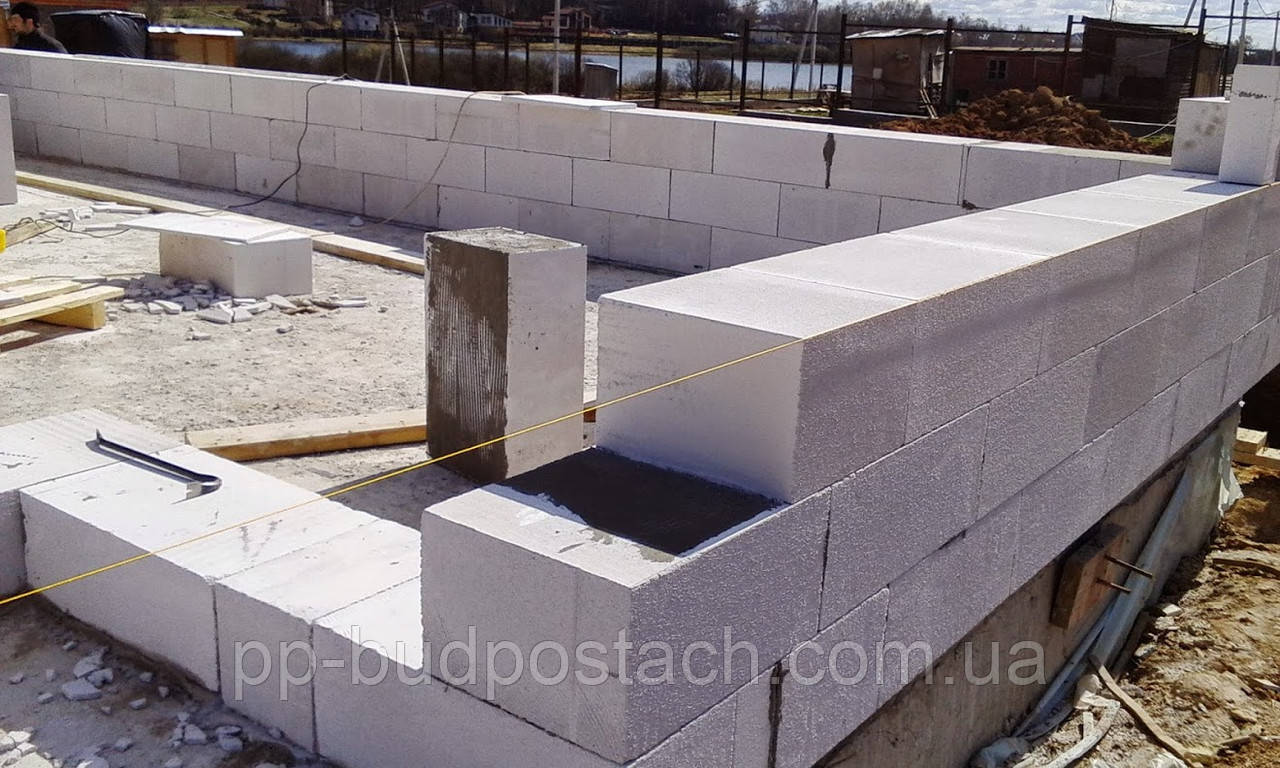

Далі все досить просто. Кладем блок по шпагату
На вузьких блоках немає стикувальних пазів і виступів, тому ретельно покриваємо розчином усю поверхню стикування блоків
Стрічку затоплюємо в розчин і притискаємо блоком
Якщо раптом перестібок не було можливості запланувати заздалегідь, то монтажну стрічку можна прибити дюбелями. Цей спосіб актуальний для квартирних перегородок із газобетону
Дюбелі в газобетон вбиваються легко, як у дерево
Далі все відбувається, як у разі кладці зовнішніх стін, пам'ятайте — закладаючи рівно газобетний блок, ви, можна сказати — одночасно штукатурите з обох боків, для супротивників порожнистих гіпсокартонних стін, цей варіант — знахідка.
U — подібні блоки для заливання перекриттів Для монтажу U — образних блоків, нам знадобиться щит із дощок для тимчасової підтримки, поки не застигне бетон
Якщо потрібно, підіптрам розпірками, не забуваємо весь час контролювати рівень
На збудований помст, укладаємо блоки, промазуємо стики розчином
Визначимо й очищаємо поверхню блоків від пилу
Для утеплення зовнішньої сторони нашого перекриття використовуємо пінопласт 50 мм завтовшки
Змочуємо водою нашу конструкцію
І встановлюємо армувальний каркас
Заливаємо бетоном порожнину та не прибираючи підпірки, продовжуючи кладку.
Є й готові елементи для перекриття отворів, різної довжини та ширини
Блок міцний, армований, але водночас його можуть встановити дві людини
Під час встановлення блоків стежте, щоб напис був не вгору ногами, це через розташування арматури
Це спеціальний елемент для перекриття стель, Дуже гарна альтернатива залізобетинним плитам неймовірної тяжкості. У газобетонних плит, дуже високий показник звукоізоляції та дуже низький теплопровідності
Для монтажу цих плит потрібен кран
Плити укладаються прямо на стіни. Наносимо розчин на місця, де ляже плита
Для щільного притискання плит одна до одної використовують важільний притискач
Для пристрою отворів для сходів і люків, виготовляється підтримувальна конструкція з металу
Приклад використання з колоною
Конструктивно передбачений спеціальний паз, туди після монтажу вкладають арматуру та заробляють розчином
Тепер виготовлення вінця
Для зовнішнього обрамлення вінця є спеціальні елементи, але їх можна і виготовити прямо на будмайданчику
Спочатку встановлюється і зав'язується якраса з арматури, потім виготовляється кладка вінця
Незабутньо перевіряти вертикальність наших поверхонь
Вставляємо каркас майбутнього опорного стовпа
Заливаємо бетоном порожнини вінця
Так само з U-подібного профілю виконуються порожнини для встановлення закладних, на які кріпиться мауерлат
Змочуємо водою, заливаємо бетоном
До свіжого бетону входить шпилька з різзю
Під час монтажу даху ми прикрутимо меверлат за їх допомогою
Легкість оброблення матеріалу дає змогу дуже точно й акуратно виконувати мурування фронтону
Газобетон можна різати та шліфувати як завгодно, без особливих проблем і складних і дорогих верстатів
Особливості електромонтажу в будинках із газобетону
Для свердління отворів під коробки, можна використовувати перове свердло
Штроборізом легко зробити потрібної глибини паз у стіні
Закріплюємо сам дріт
І встановлюємо коробку.
Усадка під час висихання визначається за зміни вологості бетону від 35% до 5% за масою та становить менш ніж 0,3 мм/м. Саме така зсідання відбувається у разі зниження вологості блоків від відпускної до рівновагової, що встановлюється через 1-2 роки після закінчення будівництва. Під час висушування до вологості нижче 2% і далі зсідання бетону блоків неабияк зростає і для переходу вологості від 5% до 0% становить приблизно 2 мм/м. Цю властивість потрібно враховувати під час кладки димоходів, сушильних камер і подібних до них конструкцій, що зазнають тривалого впливу сухого гарячого повітря.
Розрахункові деформації усадки для кладки — 4х10-4 (п. 3.26* СніП II-22)
Коефіцієнт лінійного розширення кладки з газобетонних блоків t становить 8х10-6/°С (для порівняння: t цегла керамічного 5х10-6/°С, бетону важкого 1,0х10-5/°С, сталі 1,2х10-5/°С).
Питома теплоємність газобетона в сухому стані становить 0,84 кДж/кг °C. В умовах експлуатації за вологості 4-5% теплоємність становитиме 1-1 кДж/кг °C.
Газобетон має ту ж реакційну здатність, що і звичайний важкий бетон. Це штучний камінь, що веде себе в природних умовах як інертна речовина.
У розмолотому стані газобетон може бути використаний як сорбент.
Газобетон є конструкційно-теплоізоляційним матеріалом і призначений для кладки як носійних, так і ненесучих стін і перегородок. Висока точність розмірів дає змогу вести кладку на тонкошарових клейових сумішах із середньою товщиною шва 2 ± 1 мм. Використання дрібнозернистого клею не тільки підвищує теплотехнічну однорідність кладки та збільшує розрахункові опору кладки до 30% (у чинних нормах проєктування збільшення міцності під час кладки на клею не відбито), але й веде до загального зниження витрат на будівництво.
Міцні розрахунки кладки зі стінових газобетонних блоків мають виконуватися відповідно до чинних нормативних документів, зокрема СніП II-22 і СніП 52-01, СТО 501-52-01.
Кладка з газобетонних блоків має вестися на клею або будівельному розчині марки не нижче ніж М50.
Таблиця Розрахункові опору кладки, МПа.
Марка блоків
по-середньому
щільності Стиснення R, МПа Осієвому розтягуванню,
Rt Розтягування під час вигинання,
Rtb Зрізу неперев'яз.
перерізу
Rsq Початковий модуль
деформацій кладки,
E0, МПа
на неперев'яз.
перерізу
поперечину.
перерізу
на неперев'яз.
перерізу поперечині.
перерізу
D500 В3,5 1,4 0,08 0,16 0,12 0,25 0,16 1960
D400 В2,5 1,0 1400
D350 В2,0 0,8 1120
Розрахунковий модуль деформації кладки має прийматися рівним:
1. Під час розрахунку конструкцій за міцністю для визначення зусиль у мурованні Е = 0,5 х Е0;
2. У разі визначення короткочасних деформацій кладки від поздовжніх і поперечних сил Е = 0,8 х Е0.
Відносна деформація кладки з блоків з урахуванням повзучості = 3,5 х /Е0, де — напруга, за якої визначається.
Велика кількість продукції з газобетону використовується в багатоповерховому доморядженні під час встановлення зовнішніх огорож каркасних будівель. У цьому варіанті газобетонні стіни робляться з поповерховим спиранням на перекриття. Несучої здатності блоків класів щодо міцності В2,0 і В2,5 для сприйняття вертикальних навантажень виявляється більш ніж достатньо (у разі правильного пристрою деформаційного шва між кладкою і перекривальним перекриттям).
Однак такі стіни, особливо за великої поверхонь будівель, мають перевірятися на стійкість до горизонтальних навантажень (вітрової напор і відсмоктування, короткочасні навантаження від спирання на стіни людей, що перебувають у приміщенні). Загалом газобетонні стіни мають закріплюватися до вертикальних несних конструкцій у двох рівнях за висотою поверху.
Теплотехнічні характеристики зовнішніх огорож визначаються з огляду на санітарно-гігієнічні та комфортні умови, а також із умов енергоощадження.
Проектування теплового захисту житлових і громадських будівель із цілорічною експлуатацією має вестися з умов енергоощадження.
Для Києва нормативно рекомендований наведений опір теплопередавання зовнішніх стін Rreq = 3,08 м2 °C/Вт. Водночас фактичне значення опору мають прийматися не менше Rreq (min) = 1,94 м2 °C/Вт.
Для будівель сезонної експлуатації, які періодично використовуються в холодний період року, тепловий захист має призначатися із санітарно-гігієнічних і комфортних умов. Для Києва потрібний опір теплопередавання зовнішніх стін становить Rcomfort = 1,32 м2 °C/Вт. (для забезпечення температурного перепаду tn до кінця найбільш холодної п'ятиденної в межах 4 °C).
Для заміських будівель, використовуваних як дачі та вдома відпочинку у вихідні дні:
Rcomfort = 1,32 м2 °С/Вт;
Для житлових будівель, що експлуатуються постійно:
Rnorm > 1,94 м2 °С/Вт
Таблиця Теплотехнічні характеристики кладки на клею.
Марка блоків за середньою щільністю Коефіцієнт теплопровідності в сухому стані,
Вт/м °C Коефіцієнт теплопровідності в умовах експлуатації Б
Вт/м°С
50% 90% Б50% Б90%
D400 0,095 0,105 0,117 0,129
*50% — середній коефіцієнт теплопровідності (використовується під час розрахунків тепловтрат із умов енергоощадження);
90% — коефіцієнт теплопровідності з забезпеченістю 0,9 (використовується за розрахунків температурного перепаду із санітарно-гігієнічних і комфортних умов).
Тепер про те, якими теплозахисними характеристиками має кладка, виготовлена з газобетонних блоків.
1. Під час розрахунку стіни за умовами енергоощадження беремо як розрахункову середню теплопровідність газобетона в разі експлуатаційної вологості. Для житлових будівель Києва та газобетона марки за середньою щільністю D400 отримуємо такі значення: розрахункова вологість 5%, розрахункова теплопровідність 0,117 Вт/м °C (ГОСТ 31359-2007 «Бетони ячористі автоклавного твердіння»).
2. Коефіцієнт теплотехнічної однорідності кладки по полю стіни (без урахування відкосів і зон сполучення з перекриттями) примістом рівною
1. Різні розрахунки моделі показують, що під час кладки на тонкому клейовому шві 2 ± 1 мм коефіцієнт теплотехнічної однорідності може знижуватися до 0,95-0,97, але лабораторні експерименти та натуральні обстеження такого зниження не фіксують. У будь-якому разі — в інженерних розрахунках похибкою в межах 5% заведено нехтувати.
3. Теплоізоляція зон сполучення.
