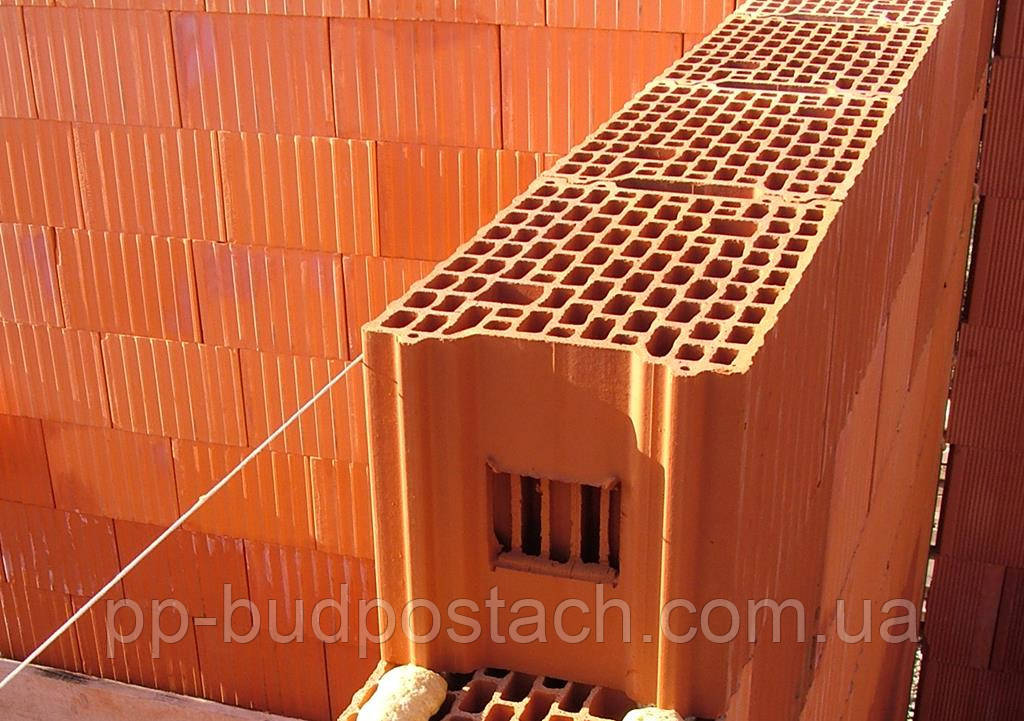

Цегла великих розмірів - Камінь керамічний
ГОСТ визначає цегла великих розмірів як камінь керамічний. Стандартний камінь керамічний, або подвійна цегла (як часто називають його продавці) - має розміри 250х120х138 мм Гідність керамічних каменів у їх технологічності і економічності. Цегла великих розмірів дозволяє істотно прискорити і спростити процес кладки.
Приклади керамічних блоків
| Камінь будівельний поризований 2,1 НФ |
 |
Розмір (мм): 250х120х138
Маса (кг): 3,8; 4,3*
Щільність (кг/м3): 900; 1000*
Марка: М150, М175
Морозостійкість: F100
Водопоглинання (%): 11; 9*
Теплопровідність (Вт/м°С)
при вологості 0%: 0,17; 0,26*
* в залежності від марки каменю
|
|
Використовується в будівництві зовнішніх і внутрішніх стін, значно підвищуючи теплозахисні властивості будинку. Переваги: чудові теплоізоляційні властивості, звуконепроникність.
Зовнішні стіни з поризованного каменю зводяться швидше, ніж стіни зі звичайного пустотілої цегли, скорочується кількість розчинних швів. Щільність його на 30% менше, він легше, що веде до зниження навантаження на конструкцію фундаменту. При товщині стіни в 640 мм з поризованої кераміки дає такий же ефект теплоізоляції, що і звичайна цегляна стіна в 770 мм.
|
| Камінь будівельний поризований 4,5 НФ |
 |
Розмір (мм): 250х250х138
Маса (кг): 6,9
Щільність (кг/м3): 780
Марка: М150,М175
Морозостійкість: F50; F100
Водопоглинання (%): 10
Теплопровідність (Вт/м°С)
при вологості 0%: 0,22
|
|
Використовується при зведенні зовнішніх стін.
Застосування цього каменю дозволяє знизити навантаження на фундамент, збільшити швидкість кладки, скоротити витрату розчину. Поризована цегла легше звичайного, має низькою щільністю, низькою теплопровідністю. Володіє прекрасними теплоізоляційними властивостями. Пом'якшуючи перепади температур, створює комфортний мікроклімат в будинку. Використання його в кладці підвищує продуктивність праці і сприяє зменшенню тепловтрат.
|
| Камінь великоформатний поризований 10,7 НФ |
 |
Розмір (мм): 380х253х219
Маса (кг): 17
Щільність (кг/м3): 800
Марка: М75, М100
Морозостійкість: F50
Водопоглинання (%): 11
Теплопровідність (Вт/м°С)
при вологості 0%: 0,18
|
|
Використовується при зведенні зовнішніх і внутрішніх стін з Теплою кераміки.
Поризований блок легше звичайного, він володіє низькою щільністю, низькою теплопровідністю. За рахунок чудових теплоізоляційних властивостей пом'якшуються перепади температур в будинку. Істотно знижуються транспортні, виробничі та технологічні витрати, скорочуються тимчасові витрати кладки в 2-2,5 рази.
|
| Камінь великоформатний поризований 11,2 НФ |
 |
Розмір (мм): 398х253х219
Маса (кг): 17,7
Щільність (кг/м3): 800
Марка: М75, М100
Морозостійкість: F50
Водопоглинання (%): 11
Теплопровідність (Вт/м°С)
при вологості 0%: 0,18
|
|
Виступає добірних елементом при зведенні стін з Теплою кераміки.
Поризований блок легше звичайного, що дозволяє знизити навантаження на фундамент. Він володіє низькою щільністю, низькою теплопровідністю. За рахунок чудових теплоізоляційних властивостей пом'якшує перепади температур в будинку. Істотно знижуються транспортні, виробничі та технологічні витрати, скорочуються тимчасові витрати кладки в 2-2,5 рази.
|
Застосування керамічного каменю в будівництві
Керамічні пористі камені з порожнинами рекомендується застосовувати для кладки стін житлових будинків, громадських та промислових будівель:
- несучих зовнішніх і внутрішніх;
- самонесучих (заповнення каркасів);
Висоту (поверховість) будівлі рекомендується визначати розрахунком несучої здатності зовнішніх і внутрішніх стін з урахуванням їх спільної роботи.
Розрахунок елементів з пористих керамічних каменів з порожнечами виробляють по граничним станам першої та другої групи згідно з вимогами Сніп II-22-81
Кам'яні та армокам'яні конструкції
Застосування пористих керамічних каменів з порожнечами допускається для зовнішніх стін приміщень з вологим режимом за умови нанесення на їх внутрішні поверхні пароізоляційного покриття. Застосування для стін приміщень з мокрим режимом, а також для зовнішніх стін підвалів і цоколів не допускається.
Примітка. Вологісний режим приміщень будинків і споруд приймається за Сніп ІІ-3-79 «Будівельна теплотехніка».
При проектуванні будівель і проведенні розрахунків міцності елементів стін з пористих керамічних каменів слід керуватися СНиП ІІ-22-81 «Кам'яні і армокаменныеконструкции».
ТЕПЛОТЕХНІЧНІ ХАРАКТЕРИСТИКИ КЛАДКИ СТІН
З ПОРИСТИХ КЕРАМІННИХ КАМЕНІВ
Зовнішні стіни з пористих керамічних каменів житлових, громадських та виробничих будівель з нормованою температурою внутрішнього повітря повинні відповідати вимогам СНиП ІІ-3-79 "Будівельна теплотехніка. Норми проектування" по опору теплопередачі, паропроникності, повітропроникності та теплостійкості.
Необхідні опору зовнішніх стін з пористих каменів повітропроникності, паропроникності та їх теплостійкість визначається розрахунком по СНиП ІІ-3-79, а також територіальними нормами.
Для зниження повітропроникності зовнішніх стін з пористих пустотілих каменів кладку необхідно зовні виконувати з розшивкою швів, а внутрішню поверхню стіни з штукатурним шаром товщиною 15-20 мм або застосовувати обшивку з щільних матеріалів.
Теплозахисні властивості стін з пористих каменів характеризуються опором теплопередачі Ro (м2 оС/Вт). Теплозахисні властивості стін з пористих каменів, облицьованих цеглою, характеризуються приведеним опором теплопередачі Ro пр (м2 оС/Вт)
Наведене опір теплопередачі найбільш повторюваного ділянки зовнішньої стіни будівлі з пористих каменів у поєднанні з лицьовою цеглою і внутрішнім штукатурним шаром визначається розрахунком у залежності від властивостей застосовуваних матеріалів (цегли і розчину). Коефіцієнт паропроникності кладки з пористого каменю, облицьований лицьовою цеглою, становить µ = 0,123 мг/(м год Па).
Для міста Киеа за СНИП визначені наступні опору теплопередачі огороджувальних конструкцій будівель (3.08 Ro тр, м2·°С/Вт), по Білій Церкві і киевській області (3.13 Ro тр, м2·°C/Вт).
Все Опору (крім житлових будинків) визначені умовно, виходячи з найбільш часто використовуваних і будуються, будівель. Проте слід розуміти, що кожна будівля має бути прораховано на опір теплопередачі окремо і підібрана або розроблена найбільш теплоэффективная захисна конструкція
ВКАЗІВКИ ПО ЗВЕДЕННЮ КЛАДКИ
З ПОРИСТИХ КЕРАМІННИХ КАМЕНІВ
При зведенні будівель з керамічних пористих каменів слід керуватися СНиП 3.03.01-87 "Несучі та огороджувальні конструкції", розділ 7 "Кам'яні конструкції" та цими рекомендаціями.
При приготуванні і застосуванні будівельних розчинів слід керуватися СП82-101-98 "Приготування і застосування будівельних розчинів". Постільний шов не повинен бути ні занадто тонким, ні занадто товстим, і його товщина повинна становити в середньому 12 мм. Такої товщини достатньо для вирівнювання допустимих відхилень в розмірах каменів.
Більш товсті або нерівномірні постільні шви знижують міцність кладки; крім того, різна сила деформації в сусідніх швах різної товщини може створювати місця з підвищеним натягом. Розчин слід наносити так, щоб весь камінь лежав на шарі розчину. При кладці перебувають під статичною напругою стін і перегородок розчин наноситься на всю поверхню постільної шва. Під стінами статичною напругою вважаються всі несучі внутрішні стіни з каменю товщиною від 250 до 380 мм і зовнішні стіни, які також виконують опорну функцію.
При кладці зовнішніх стін висувається важлива вимога - високий термічний опір. Цим вимогам відповідають керамічні камені для зовнішніх стін. При кладці застосовується звичайний вапняно-цементний розчин, однак його технічні теплові властивості приблизно в 5 разів гірше, ніж властивості самих керамічних каменів, тому їх поєднання в кладці призводить до значного зниження теплоізоляційних властивостей керамічних каменів. Негативний вплив звичайного кладочного розчину можна знизити кількома способами:
- знижений витрата розчину (цегла з кишенею під розчин) або відмову від його
- використання на вертикальних швах стикових (цегла з'єднання в паз і гребінь);
- використання переривчастої постільної шва (низький ефект)
- використання легкого (теплоізоляційного) кладочного розчину.
Ефект переривчастої постільної шва (укладання розчину шарами) полягає в тому, що «теплопровідний міст», який створює в постільному шві звичайний розчин, один або два рази переривається повітряним простором шириною від 30 до 50 мм. В підсумку, ця міра збільшує термічний опір кладки на 3-5 %, проте в той же час і значно знижує несучу здатність такої кладки. Зниження несучої здатності кладки можна розрахувати, розділивши ширину пустот в рерывном постільному шві на ширину повністю зцементованого постільної шва.
Наприклад, при кладці товщиною 380 мм наявність двох пустот шириною 50 мм знижує несучу здатність кладки на 25 %. З цієї причини перериваним постільні шви не можна використовувати довільно, а тільки там, де є така можливість доведена статичним розрахунком.
2. МАТЕРІАЛИ ДЛЯ КЛАДКИ СТІН
Керамічні пористі камені і лицьові вироби
2.1. Типи, розміри і основні показники пористого керамічного каменю з пустотами відповідають ГОСТ 530-95 "Цегла та камені керамічні. Технічні умови".
2.2. Камені в залежності від межі міцності при стискуванні по перетину брутто (без вирахування площі порожнеч) підрозділяються на марки (табл. 1).
Таблиця 1
Марка каменю Межа міцності каменю при стисненні по перетину брутто, МПа (кгс/см2), при передачі зусилля уздовж порожнеч
середній для п'яти зразків найменший для окремого зразка
150 15,0 (150) 12,5 (125)
125 12,5 (125) 10 (100)
100 10 (100) 7,5 (75)
75 7,5 (75) 5 (50)
2.3. По морозостійкості камені поділяють на марки: F25, F35, F50.
2.4. Характеристики пористого керамічного каменю з пустотами наведено в табл. 2.
Таблиця 2
№ з / п Показники
1 Маса каменя, кг 3,8-4,0
2 Пустотність по робочому перерізу каменю,% 36-39
3 Щільність, не більше, кг/м3 950-1000
4 Водопоглинання,% 15-19
5 Теплопровідність каменю, Вт / (м ° С) 0,2
2.5. Для облицювання стін з пористого керамічного каменю з пустотами застосовують керамічна лицьова цегла повнотіла і пустотіла за ГОСТ 7484-78 "Цегла та камені керамічні лицьові. Технічні умови", а також Добірні керамічна цегла за ГОСТ 530-95 "Цегла та камені керамічні. Технічні умови ".
2.6. Характеристики лицьової цегли керамічної одинарного порожнистої та керамічної порожнистої каменю наведено в табл. 3.
Таблиця 3
№ з / п Колір, марка Маса, кг Пліт-ність, кг / м Водо-поглинання-щення% Моро-зостая-кість, цикл Порожнеч-ність,% Тепло-провід-ність в кладці, Вт / м ° С
1 Цегла "Абрикос" 150,125 2,4 1100-1300 12-14 75 36-39 0,35
2 Цегла "Слонова кістка" 150,125 2,1-2,2 1100-1300 17-18 75 36-39 0,34
3 Цегла "Персиковий" 150,125,100 2,2-2,5 1100-1280 9-11 75 36-39 0,35
4 Камінь 150,125,100 4,8-5,0 1160-1200 12-14 50 37-39 0,24
2.7. Марка особового матеріалу за міцністю повинна бути, як правило, на один щабель вище марки матеріалу основної кладки.
2.8. При облицюванні стін з застосуванням багаторядному системи перев'язки необхідно дотримуватися такі мінімальні вимоги:
перев'язку лицьового шару рекомендується робити суцільними тичковий рядами;
при особовому шарі з цегли товщиною 65 мм при кладці з керамічних каменів товщиною 138 мм – 2 точкових ряду на 6 рядів лицьової кладки;
при облицюванні стін керамічними каменями товщиною 138 мм один тичковий ряд на три ряди лицьової кладки.
2.9. З метою підвищення несучої здатності облицювальної кладки допускається її армування сітками. При армуванні облицювальної кладки сітки слід укладати по всьому перетину стіни, включаючи облицювання.
2.10. У простінках багатоповерхових будівель з жорстким з'єднанням облицювання і кладки, у всіх поверхах, де розрахункова несуча здатність використовується на 90% і більше, слід передбачати конструктивне армування. У шви кладки і облицювання укладають арматурні сітки із сталі діаметром 3 -4 мм з осередками розміром не більше 140×140 мм в третинах висоти простінка, але не рідше ніж через 1 м.
2.11. У простінках багатоповерхових будівель, що зводяться при негативних температурах, конструктивне армування кладки з облицюванням застосовується у всіх поверхах, крім тих, де розрахункова несуча здатність використовується не більше ніж на 50%. При цьому конструктивна арматура укладається відповідно до п. 2.10.
2.12. Для облицювання цоколя вищої гідроізоляції рекомендується застосовувати суцільний лицьову цеглу пластичного пресування, плити з важкого цементного бетону та природного каменю твердих порід.
