Каналізація в приватному будинку виготовлення бетонних кілець
Каналізація в приватному будинку виготовлення бетонних кілець
Всі принади життя в заміському будинку різко пропадають, якщо немає звичного міського комфорту, який передбачає наявність необхідних комунікацій. Якщо провести електроенергію не проблема, то ось опалення, водопостачання та каналізацію необхідно влаштовувати самостійно. Правильне пристрій каналізаційної системи залежить від цілого ряду факторів, без яких неможливе її нормальне функціонування. Основні з них будуть розглянуті в даній статті.
Конструкція каналізації.
Спочатку вся система ділиться на дві складові – зовнішню і внутрішню. Зовнішня каналізація, яка відповідає за утилізацію та очищення стічних вод. Сюди входять всі пристрої, які розташовуються поза домом, а саме – стічні труби, місця збирання стічних вод (відстійник, вигрібна яма) та очисні споруди. Внутрішня каналізація складається з стояка, випуску, трубопроводу і приймачів (унітаз, раковина, ванна і т. д.). Основна функція внутрішньої каналізації – це збір і виведення стічних вод за межі будинку.
Важливо пам'ятати, що досягти нормальної роботи каналізації можна тільки при правильній організації зовнішньої і внутрішньої її частин, а також їх взаємодії. Тому робота над системою утилізації використаної води починається ще на стадії проектування майбутнього будинку. Встановити каналізацію у вже побудованому будинку буде набагато складніше, оскільки для цього доведеться проводити частковий демонтаж стін і фундаменту.
Принципи облаштування каналізації в приватному будинку.
Проводити монтаж каналізації потрібно заздалегідь готовим проектом, в якому окремо описана внутрішня і зовнішня каналізація. Природно, даний документ повинні готувати професіонали, але часто господарі будинку виконують цю задачу самостійно. З одного боку, так набагато дешевше, але з іншого, така система може забитися вже через пару днів і налагодити її нормальну роботу буде вже неможливо. Тому для складання самостійного проекту є три головних правила.
Починати роботу з позначення пристроїв приймачів (раковина, ванна, унітаз і т. д.).
Спроектувати розміщення труб, які будуть збирати та виводити стічні води за межі будинку. Потім створити план зовнішньої частини каналізаційної системи.
Показати проект фахівця, щоб він оцінив його життєздатність і при необхідності вніс корективи.
При створенні проекту особливу увагу необхідно приділити діаметру і розташування каналізаційних труб. Всі відвідні комунікації від побутової техніки і сантехнічних приладів повинні бути виготовлені із труб з мінімальним діаметром 50 мм Можна застосовувати труби більшого діаметру, але це вже не обґрунтоване економічно. Виняток з цього правила становлять фановиє труби, тобто ті, які відводять фекальні маси. Їхній мінімальний діаметр повинен становити 110 мм. Основна труба в системі внутрішньої каналізації – це стояк, його діаметр повинен бути рівним або перевищувати діаметр самої товстої труби. Так що якщо фановиє труби мають перетин діаметром 120 мм, то і мінімальний діаметр стояка також дорівнює 120 мм.
Крім вибору товщини труб для влаштування внутрішньої каналізації важливо організувати їх правильне розташування. Для відвідних ліній необхідно передбачити ухил не більше 0,025, для фанових труб мінімальний ухил 0,02. Висновок від стояка за межі будинку також робиться під ухилом в залежності від його діаметра. Крім цього, важливо організувати правильне з'єднання стояка і інших труб. Кут входу відвідний або фанової труби в стояк повинен бути тупим, тобто більше ніж 90 градусів. Проектуючи стояк, важливо пам'ятати, що у разі засмічення необхідно провести пробивання труби. Для цього на висоті одного метра треба передбачити спеціальне прочистное отвір.
При проектуванні зовнішньої каналізації необхідно враховувати наступні моменти. По-перше, очисні споруди повинні розташовуватися на відстані більше 5 м від житлового будинку. Максимальне видалення, з яким може впоратися безнапірний трубопровід в приватному будинку, складає 25 м, це гранична відстань, на яку можна видалити очисна споруда. По-друге, трубопровід для відведення стічних вод в ідеалі повинен бути прямим, але, якщо це неможливо, то треба правильно розрахувати кути. Чим більше кут повороту, тим менше ризик виникнення засмічення, тому треба намагатися робити кути більше 90 градусів. По-третє, при складанні кошторису бажано врахувати можливість використання екскаватора для риття траншеї під трубопровід і ями для очисних споруд. Справа в тому, що прокладати трубопровід можна тільки на глибині нижче промерзання грунту, а очисні споруди повинні бути нижче глибини залягання труби. Теоретично з даними земельними роботами можна справитися своїми силами, але це займе багато часу і потребує великих фізичних зусиль.
До того ж, для пристрою очисної споруди простіше всього застосувати бетонні кільця, установка яких практично неможливо без крана. Теоретично можна взяти кільця невеликої висоти і встановити їх вручну за допомогою 3-4 помічників, але це знову не коштує витрачених сил і часу. По-четверте, потрібно заздалегідь визначитися з вибором системи очищення стічних вод. Найпростіший варіант – організувати вигрібну яму. Розрахувати її розміри можна за формулою 0,5 кубічних метрів на одну дорослу людину. Чим більше яма, тим рідше її треба викачувати, але все одно цю операцію потрібно проводити майже в три рази частіше, ніж при влаштуванні септика та фільтруючого колодязя. По своїй конструкції септик практично ідентичний вигрібній ямі, в ньому відбувається відстоювання стічної води. Розраховують септик за формулою 1,2 кубічних метра на одну дорослу людину. Після відстоювання вода йде у фільтруючий колодязь, звідки повертається в ґрунт. Осад накопичується в септику і періодично відкачується. Така система очищення дорожче і складніше в організації, але зате можна постійно економити на виклику асенізаційної машини. По-п'яте, при проектуванні очисних споруд потрібно враховувати можливість вільного під'їзду асенізаційної машини. Часто після першої відкачування доводиться частково змінювати ландшафт земельної ділянки, наприклад, прибирати улюблену клумбу.
Вибір матеріалів
З моменту своєї появи технологія облаштування автономної каналізації в приватному будинку практично не змінилася, але зате з'явилися нові будівельні матеріали. За класичною технологією потрібно використовувати труби з сірого чавуну. Цей матеріал найбільш підходить для влаштування зовнішніх і внутрішніх трубопроводів різного діаметру. Свою назву він отримав за підвищений вміст вуглецю у вигляді графітових включень. Він має високу міцність і добре захищений від атмосферних впливів. Мінус такого трубопроводу в тому, що він достатньо незручний при укладанні. В роботі доводиться застосовувати зварювання, пилки по металу, особливо складно організовувати стики і повороти. Тому зараз повсюдно застосовують пластикові труби з поліпропілену. Вони легкі та продаються разом зі спеціальними перехідниками для зручності монтажу. При необхідності вкоротити таку трубу до потрібного розміру можна звичайною ножівкою за пару хвилин. Термін служби пластикових трубопроводів становить 50 років.

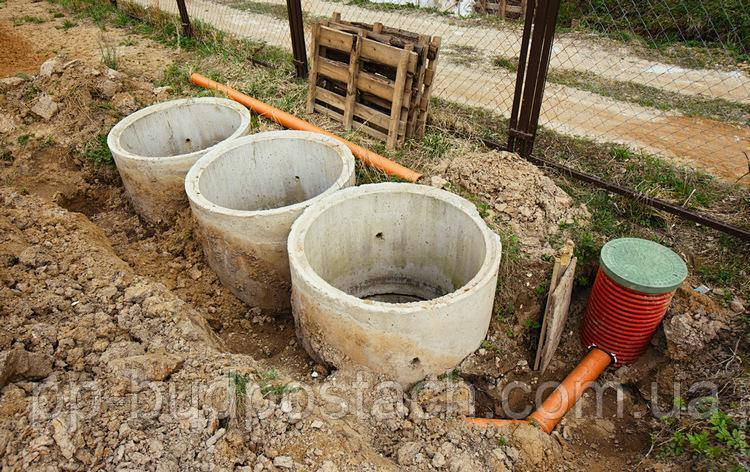

Для влаштування вигрібної ями септика або використовують бетонні кільця, їх можна придбати, або виготовити самостійно. Така конструкція довговічна і не вибаглива у догляді. Відмінність між ямою і септиком полягає в тому, що септик має донний фільтр для очищення води. В якості фільтра використовують насипання з щебеню (шлаку) і річкового піску. Якщо вигрібна яма має тільки вхідну трубу, то в септику, нижче її на 5 см, встановлений водовідведення для відстояної води, за яким вона йде у фільтруючий колодязь і повертається назад в грунт. І яма і септик повинні мати верхню бетонну кришку, яка наглухо закриває всю споруду. Це потрібно і для безпеки, і для усунення дискомфорту через не самих приємних запахів. Зверху на кришці залишають металевий люк для періодичної відкачування. На даний момент для спрощення монтажу очисних споруд замість бетонних кілець набувають спеціальні пластикові ємності відповідного розміру, з підготовленими отворами для підключення трубопроводу. Така покупка в кілька разів спрощує монтажні роботи, а економія на наймання крана робить використання пластику економічно обґрунтованим.
Як виготовити бетонні кільця для пристрою септика або вигрібної ями.
Бетонні колодязі, вигрібні ями і септики будують за однаковим принципом і з аналогічних матеріалів. Відмінність тільки в тому, що колодязь наповнюється ґрунтовими водами, а очисну споруду ізольовано від грунту і виконує функцію відстійника. При цьому основний корпус найзручніше формувати з бетонних кілець, які можна виготовити самостійно. Для виконання цієї роботи є два методи. У першому випадку ми виготовляємо кільця потрібної товщини, діаметра і висоти окремо, а потім монтуємо готову конструкцію. А можна викопати яму відповідних розмірів, ущільнити дно і зміцнити стіни, встановити опалубку і залити монолітний бетонний колодязь. Щоб визначитися з розмірами, потрібно використовувати санітарні норми, наведені в кінці другого розділу статті. Обсяг майбутнього колодязя можна порахувати за формулою площі циліндра (площа підстави * висоту), з якої легко вивести і знайти значення висоти (глибини).
Бетонні кільця можуть мати різні розміри. Наприклад, кільце з діаметром 1 м, висотою 1 м і товщиною 5 см буде важити близько 380 кг Провести монтаж такої конструкції без потужного крана не можна, тому при самостійному виготовленні кілець краще використовувати висоту в 30 і 50 см. Товщина кільця вибирається в залежності від його конструкції, стандартні розміри 90-120 мм, для залізобетонних кілець достатньо товщини 50-90 мм. Також товщина залежить від глибини установки кільця, саме нижнє – найширше.
При монтажі колодязя або очисної споруди кільця необхідно скріпити між собою. Тут також застосовують два стандартних прийому. У першому випадку при виготовленні бетонної вироби в ньому проектуються отвори для вставки сталевих з'єднувальних скоб. Після установки скоби фіксуються цементним розчином. Щоб спростити монтаж, можна виготовити кільця з системою паз-шип. Нижній блок має виступаючий шип, а верхній відповідний паз. При цьому виготовлення таких конструкцій ускладнює опалубку і заливку.
Бетонне кільце необхідно армувати. По всьому периметру кільця встановлюють вертикальні напрямні, по яких розташовують армуючі кільця. У місцях перетину вертикального і горизонтального каркаса арматуру в'яжуть 2 мм дротом. Крім армування арматура виконує і функцію ручок для підйому готового виробу. Два протилежних прута потрібно загнути зверху, щоб вийшло подобу вушок, в які можна пропустити гак. Щоб прут не вирвався з кільця, під його вагою знизу його потрібно загнути літерою «Р». Після того, як бетонне кільце встановлено на своє місце, вушка зрізають болгаркою, щоб вони не заважали встановленню наступного кільця.
Для заливки кільця потрібно виготовити опалубку з двох кілець. Застосовувати можна дошки, щілини між ними на стиках особливої ролі не грають, оскільки вона додатково зашивається щільним картоном або аналогічним матеріалом. В опалубку встановлюють арматуру і фіксують її положення за допомогою дерев'яних клинів. Розчин для заливання має бути дуже густою, використовується цемент марки 400 і вище, співвідношення цементу, піску і гравію одно 1:3:5 відповідно. Можна зробити тістоподібний розчин для відбиття або сметаноподібний для заливки. Важливо вчасно видалити клини, щоб там не утворилося вільне місце. Знімати опалубку можна через 3-4 дні, після чого кільце не чіпають протягом 4 днів і періодично змочують поверхню водою для ущільнення бетону.
На закінчення потрібно відзначити, що роботи по монтажу чавунних труб, а також по виготовленню бетонних кілець та їх монтажу вимагають наявності спеціальних інструментів і техніки, а також спеціальних будівельних навичок. Якщо немає такого досвіду, то простіше і дешевше найняти фахівців або придбати всі необхідні матеріали з пластикових аналогів.
Як зробити каналізацію в заміському будинку самостійно?
Каналізацію в заміському будинку можна зробити самостійно. Монтаж всіх її частин – завдання, посильна кожному, за умови знання технології монтажу, особливостей роботи, а також врахування рекомендацій спеціалістів.
Види каналізації для дому.
Каналізація для дому може бути декількох видів – система з переливних бетонних колодязів, вигрібна яма, склопластиковий або пластиковий септик і станція глибокої біологічної очистки. Вигрібна яма є найменш практичним і найбільш простим способом влаштування каналізації в будинку.
З бетонних колодязів побудувати каналізацію непросто, так як для цього знадобиться перекопати велику територію ділянки. Крім того, при використанні такого виду каналізації періодично необхідно викликати ассенізационную машину, що вимагає організації зручного під'їзду для неї.
Склопластиковий, а також металевий або пластиковий септик монтується з фільтраційних полів. З часом вони засмічуються, тому також потрібно виклик асенізаційної машини. Найбільш ефективним, оптимальним і простим у монтажі видом каналізації вважається станція глибокого очищення.
Станції можуть бути двох видів, в залежності від того, яка проникність грунту на ділянці рівень грунтових вод на ньому. Так, станція біологічної очищення може забезпечувати примусовий або самопливний вихід очищеної води. Перший вид очисній станції використовується на грунтах з високим рівнем грунтових вод, а другий – з низьким рівнем вод.
Вигрібна яма.
Не для кожного заміського будинку доступним є пристрій побутової магістральної каналізації. Часто в невеликих дачних селищах або в районах, розташованих на околиці міст, вулична каналізація відсутня. У цьому випадку каналізація заміського будинку забезпечується шляхом влаштування автономної системи каналізації. Її можна зробити з використанням простих накопичувачів. Також можна використовувати складні пристрої з механічної та біологічної очистки відходів.
Простим накопичувачем може бути вигрібна яма без дна або з дном. В ямах збираються і накопичуються нечистоти і періодично викачуються. Об'єм ями розраховується в залежності від того, яка кількість людей проживає у будинку і скільки води витрачається ними на добу. В середньому, одна людина в добу витрачає від 150 до 170 літрів води. Якщо в добу споживаний обсяг води не перевищує одного кубічного метра, то яму можна робити просту.
Вибір місця для вигрібної ями.
Робити вигрібну яму нескладно, але деякі тонкощі і особливості все-таки є. Наприклад, є обмеження по вибору місця для розташування такої ями. Місце повинно бути достатньо віддалених від джерел води на ділянці і сусідніх ділянках. До ями необхідно забезпечити простий і зручний під'їзд ассенізаторской машини.
Краще розташувати її ближче до дороги. Також вона повинна розташовуватися на досить віддаленій відстані від ділянок, де висаджуються рослини, і від житлових будівель. Не можна розташовувати відстійник на одній лінії з колодязем або водозабором іншого виду, так як це може привести до потрапляння в чисту воду нечистот.
Для розрахунку об'єму вигрібної ями можна виходити з того, що на одну людину необхідно півметра кубічного її обсягу. Додатково враховують і інші приєднані до ями стоки.
Прокладка каналізаційних труб.
Після визначення місця і розрахунку об'єму вигрібної ями приступають до укладання каналізаційних труб. Труби краще вибирати полівінілхлоридні, азбестоцементні або поліетиленові. Прокладати їх слід так, щоб постійно забезпечувався безперервний нахил у бік ями, рівний приблизно три – п'ять градусів. Крім того, при використанні труб великої довжини кут нахилу їх встановлення має бути більше, ніж при використанні труб меншої довжини.
Для роботи знадобляться прості інструменти: рулетка і олівець, ножівка по металу та комплектуючі до труб, а також самі труби. Спочатку необхідно намалювати схему прокладки труб на ділянці, розрахувати необхідний кут ухилу для нормального функціонування каналізації. Згідно з цією схемою починають прокладку труб, розпилявши їх попередньо ножівкою на частини необхідної довжини. При з'єднанні труб між ними ставлять ущільнювальне гумове кільце для герметизації з'єднання.
Спочатку слід зібрати короткі елементи каналізаційної системи, які потім змонтувати на ділянці в єдину систему. Для зливу краще вибирати труби діаметром 10 сантиметрів, для вертикальних відводів стояка рекомендується використовувати труби діаметром близько 70 міліметрів, а для зливу раковини і ванни – 50 міліметрів.
Після завершення монтажу необхідно закрити заглушками вихідні отвори. Після цього зібрані короткі ділянки трубопроводу приєднуються до вхідних отворів каналізаційної системи за допомогою гумових прокладок. При цьому всі з'єднання герметичні і немає необхідності використовувати додаткові з'єднувальні пристрої та елементи. Використовуючи труби з нових якісних, довговічних і легких матеріалів, каналізація заміського будинку своїми руками монтується швидко і не вимагає спеціальної підготовки.
Стінки ями слід обкласти цеглою, бетонними кільцями або бетоном. Товщина їх повинна бути дорівнює половині цегли. Дно конструкції рекомендується залити бетоном. Якщо робиться яма без дна, то відходи, проходячи через яму, вбираються в грунт. Це може призвести до зараження вод у свердловинах, колодязях та інших джерелах води, що знаходяться поруч з відстійником. Краще зробити яму з дном і кришкою, що забезпечить надійну і довговічну експлуатацію конструкції.
Герметична вигрібна яма з накопичувачем і кришкою.
Якщо грунтові води розташовані в двох (і менше) метрів від поверхні землі, то рекомендується робити герметичну вигрібну яму. Стінки ями необхідно викласти каменем, цеглою чи зробити бетонними. Можна також використовувати для цього залізобетон. В підготовлений котлован необхідно встановити бетонні кільця квадратної або круглої форми, герметизировав всі внутрішні і зовнішні стики армованим бетоном. На дно слід покласти глину шаром близько тридцяти сантиметрів. При цьому слід зробити ухил в 45 градусів і підготувати загальну траншею для відводу вод з ухилом в три – п'ять градусів.
Після цього можна приступати до кришки для герметичної вигрібної ями. Для цього зверху необхідно покласти перекриття з люком. Отвір для люка має перетин 70 х 70 сантиметрів. Його слід закрити кришками з прошарком з мінеральної вати або пінопласту. Першу кришку укладають на перекриття, другу після засипки споруди укладають на рівні землі. В траншею необхідно укласти шар піску, а портом – каналізаційні труби діаметром від десяти сантиметрів.
Використання мікробіологічних продуктів.
Для переробки жирних речовин і твердих продуктів, що містяться в каналізаційних відходах, рекомендується при вигрібних ямах використовувати мікробіологічні продукти. Для цього призначені продукти побутового і господарського призначення, які розроблені і створені провідними професіоналами у галузі біологічних препаратів, призначених для переробки зазначених речовин у масу рідкої консистенції.
Використання таких біологічних засобів призводить до розкладання стоків на мінерали і воду. При цьому неприємний запах, витікаючий від каналізаційного стоку, поступово віддаляється. Також зменшується і обсяг відходів. При цьому швидкість зменшення обсягу залежить від того, наскільки запущена вигрібна яма. Крім цього, використання мікробіологічних продуктів має й інші переваги. До них відноситься переробка активним способом харчових побутових відходів та фекалій в рідину, не має запаху.
Також всі органічні відходи в ямі переробляються незалежно від того, чи є система аерації або доступ повітря. Дренаж води у вуличному туалеті і зливній ямі поступово відновлюється, а всі неприємні запахи усуваються. Крім того, використання мікробіологічних препаратів призводить до усунення накопичень каналізаційних відходів у ямі, перешкоджає утворенню згустків на поверхні вигрібних ям і опадів на дні споруди.
При цьому такі продукти не містять хімічних компонентів і є натуральним, екологічним, безпечним для здоров'я людей і навколишнього середовища засобом. Якщо мікробіологічні продукти при вигрібних ямах застосовувати постійно, то поступово відновлюється екологія ділянки землі, так як у грунт проникають не небезпечні відходи, а перероблений і екологічно безпечний матеріал. Використовуючи такі препарати, можна обмежитися викликом ассенізаторской машини раз у десять – п'ятнадцять років.
Використання готових септиків.
Також зручно використовувати в якості накопичувачів не вигрібні ями, а їх покращений варіант – готові накопичувальні системи септиків. Готовий скептик можна використовувати для спорудження каналізаційної системи в заміських котеджах і на дачних ділянках. Місце для установки готового септика можна вибирати близько до будинку і іншим житловим будівлям.
Ємність такої системи водонепроникна і герметична, тому її можна застосовувати і при організації системи каналізації на ділянках з високим рівнем грунтових вод. Якщо вибрати септик, корпус якого виготовлений із склопластику, то споруда не буде схильна до впливу корозії.
Така споруда просто у використанні. Його рекомендується використовувати для прокладання каналізаційної системи в будинку, що не є місцем постійного проживання сім'ї. Крім того, в деяких моделях готового септика є вбудований датчик контролю рівня його наповнення.
Це допомагає вчасно дізнаватися про необхідність спорожнення споруди. На неосвоєній території також можна використовувати інший вид каналізації – переливні бетонні колодязі. В цьому випадку необхідність перекопування значній території не буде недоліком, так як земля не освоєна.
Станція біологічної очистки.
Простий в монтажі і ефективною вважається станція біологічної очистки. Всі процеси у цій станції відбуваються всередині системи закритого типу з допомогою мікроорганізмів.
Для вибору типу біостанції слід визначити висоту стояння вод на ділянці. Виходячи з цього рівня, визначається тип каналізаційної системи. Це може бути біостанція з відведенням вод на рельєф місцевості, а також станція з примусовим викидом стічних вод або самотечным їх викидом.
Якщо рівень грунтових вод має велику висоту, то рекомендується використовувати біостанцію з примусовим викидом стоків. Для цього в її конструкції передбачено насос, выкачивающий воду в дренажну канаву або спеціально встановлену накопичувальну ємність. Станція з системою відведення води в рельєф місцевості підійде для легких суглинкових, супіщаних і піщаних грунтів.
Для установки біостанції спочатку слід підготувати котлован, розмір якого визначається габаритними розмірами вибраного обладнання. Якщо необхідно встановити невелику біостанцію, продуктивність якої становить від 1 до 1,5 метрів кубічних на добу, то знадобиться вирити котлован розміром 1,5 х 1,5 метра і глибиною 2,5 м.
Після підготовки котловану в нього встановлюється біостанція, а до адміністратора камері споруди підключається каналізаційна труба. При її підключенні поворотів бути не повинно. Далі станція виставляється по рівню, заливається водою до відміток, зазначених на внутрішній поверхні камери. Навколо обладнання вільний простір засипається піском. Шар піску слід добре ущільнити.
Следующий шаг – это прокладка канализационных труб. Для этого сначала вырывают траншеи необходимого размера, на дно укладывается песок. А потом – трубы. Между собой отдельные участки труб соединяют пайкой. Также необходимо к системе подвести электрический кабель. Его рекомендуется проложить в пластиковой трубе или гофре. На этом установки биостанции завершается и ее можно эксплуатировать.
Канализационная система – важнейший вид инженерных коммуникаций загородного дома, обеспечивающих нормальное использование дома, комфортное в нем проживание. Самостоятельно эту систему проложить на участке несложно. Достаточно правильно выбрать тип канализации, оптимально соответствующий участку и выполнить грамотно прокладку канализационных труб.
