Водовідведення на ділянці приватного будинку
Водовідведення на ділянці приватного будинку.

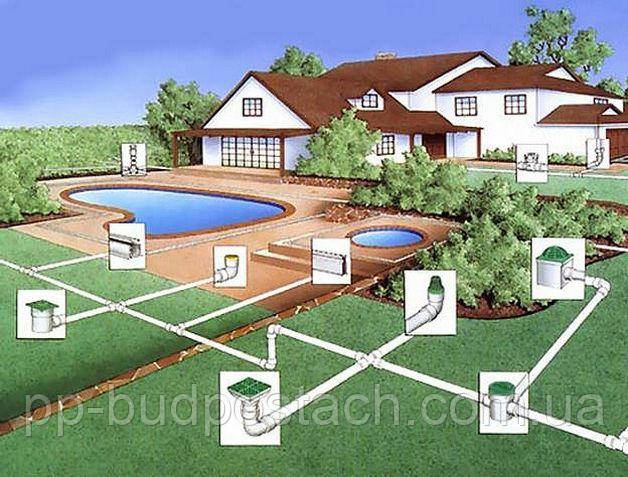

1. Основні типи водовідвідних систем та принципи їх проектування
Для того, щоб Ваш будинок простояв довго і Вам було сухо і комфортно в ньому жити, потрібно обов'язково задуматися про систему водовідведення. І найголовніше, про лівневка потрібно згадати під час початку робіт по благоустрою ділянки. Тільки в житті все навпаки, виходячи з мого особистого досвіду, багато хто про це думають вже після облаштування вимощення, укладання тротуарної плитки та засівання газону. І така недбалість дуже часто призводить до появи вогкості в цокольному поверсі (якщо гідроізоляція зроблено не якісно), швидкому наповненню септика, заливання приямків з насосним обладнанням (якщо такі є) та інших споруд на ділянці. Також надлишок вологи в грунті, не позитивним чином впливає на якість газону і зростання інших рослин. Але я впевнений, після прочитання цієї статті Ви правильно вирішите проблему відводу води зі своєї ділянки.
- Поверхневий лінійний водовідвід, – це система з'єднаних між собою лотків (жолобів, каналів) і підключеним до них пісковловлювачів, які затримують сміття і перешкоджають засміченню каналізаційних труб. Жолоби виготовляються з різних матеріалів: пластик, бетон, полімербетон. Зверху вони накриваються захисними решітками, які також виготовляються з пластику, оцинкованої та нержавіючої сталі, чавуну.
- Точковий водовідвід застосовується для локального збору дощових та талих вод, за допомогою дощоприймачів. Найчастіше такі дощоприймачі служать сполучною ланкою між водостічної і каналізаційними трубами. Завдяки вставляється всередину кошику, листя та інше сміття не засмічуючи каналізаційну трубу.
- Дренажний водовідведення, – це досить складна інженерно-технічна споруда, призначена для збору і видалення зливових і грунтових вод. Для пристрою такого дренажу, найчастіше застосовується спеціальна дренажна труба (пластикова, гофрована труба з перфорацією), загорнута у фільтр – геотекстиль. Така система в парі з якісною гідроізоляцією фундаменту, здатна захистити ваш цокольний поверх від появи небажаної вологи.
Будь-яке будівництво починається з проекту і пристрій системи лінійного водовідводу не виняток. Звичайно, проект в широкому його розумінні робити не обов'язково, можна обійтися грамотно складеною схемою. На кресленні насамперед позначаємо точку прийому води – дренажний колодязь. Зазвичай колодязь розміщують у найдальшому кутку ділянки, подалі від дому, свердловини та інших споруд. Звичайно, якщо на Вашій ділянці є природний або штучний водойму, то Вам дуже пощастило. Всю дощову воду буде ідеально скинути в цей водойма.
Другим кроком побудови нашого проекту, буде нанесення точок прийому води. Для цього нам потрібно визначиться з місцем розміщення жолобів і дощоприймачів. На плані в місцях розташування водостічних труб, ми позначаємо установку дощоприймачів. Краще всього застосовувати дощоприймачі з відведенням вниз. Тому що в нашій кліматичній зоні дощоприймач з боковим відводом часто перемерзають і це призводить до розриву водостічної труби.
Жолоби зазвичай ставляться вздовж лінії воріт, для того щоб не пустити воду з вулиці. Звичайно, якщо у Вас рівень дороги на багато вище нуля вашого двору, то цю лінію можна не планувати. Найчастіше лінію жолобів біля воріт продовжують також на область хвіртки, якщо хвіртка знаходиться далеко від воріт, то лінію жолобів тягнути не обов'язково, можна ці дві лінії розділити і згодом відвести від них воду не залежно дуг від одного. Другу лінію ми наносимо вздовж гаражних воріт, вона буде перешкоджати проникненню води в гараж, а також вловлювати воду, яка з'являється при відтаванні машини в зимовий період, при мийці машини в гаражі та ін Для цього ухил підлоги в гаражі має бути зроблений у бік лінії дренажних жолобів. Зазвичай в цьому місці води не так вже й багато і для економії коштів сюди можна запланувати дрібні жолоби. Але обов'язково не забути про навантаження, яке має витримати грати.
Якщо у Вас є басейн, то навколо нього також слід передбачити установку лотків. Найчастіше біля басейну застосовуються дрібні жолоби з білою не посиленою гратами. Решітка обов'язково повинна бути пластиковою, бо металева, при нагріванні буде палити в ноги. Так само я раджу не забувати про входи в будинок, зокрема на ганку слід встановити придверні піддон з системою очищення взуття. По перше він не пустить бруд у Ваш будинок, а по друге прийме в себе всю дощову воду потрапляє на ганок. За допомогою каналізаційної труби все, що потрапляє в піддон, також буде йти в дренажний колодязь.
Це дуже зручно, ґрати системи очищення навіть не потрібно піднімати, просто направити поливальний шланг на піддон і вхідна зона знову чиста.
Тепер, коли у нас вже нанесені точки прийому води, потрібно запроектувати каналізаційні труби, які з'єднають наші ринви і дощоприймачі з дренажним колодязем. В принципі розміщення каналізаційних труб дуже індивідуально для кожної ділянки, воно залежить: від ухилів, кількості точок прийому, дальності їх розміщення щодо дренажного колодязя.
По цій причині я не буду зупинятися на проектуванні каналізації, думаю, це не так вже й складно і Ви розберетеся в цьому самі. Розповім лише те, що в місцях, де труби переходять в магістральну трубу (обов'язково більшого діаметру), потрібно проектувати ревізійні колодязі, які дадуть можливість почистити каналізацію у разі її засмічення. Ці колодязі, найчастіше виготовляються з пластику розміром 300х300 мм, у висоту вони нарощуються за допомогою подовжувачів, таким чином Ви можете отримати потрібну глибину.
ЧИСТА ВОДА— ЗАПОРУКА ЗДОРОВ'Я!
Стічні води, промислові відходи, покидьки, дим, вихлопні гази, пил, кіптява—все це представляє загрозу нашому існуванню. Про це ми читали і читаємо у багатьох повідомленнях, де на конкретних прикладах намагаються довести, що наше суспільство, остаточно втративши всякий зв'язок з природою, сама створює перешкоди своєму подальшому розвитку внаслідок безупинно зростаючого кількості всіляких відходів.
На думку таких пророків, не нестача товарів споживання, а збільшення кількості відходів буде коли-небудь представляти серйозну загрозу Для людського існування. В якості аргументів вони приводять головним чином збільшується забруднення водойм, великі скупчення відвалів сміття, виникнення смогу (суцільна, затримана туманом пелена димових газів, що викидаються заводськими трубами, автомашинами і т. п., яка при певних погодних умовах в індустріальних районах може з'явитися причиною масових захворювань, в деяких випадках навіть зі смертельним результатом) і інші явища, які становлять небезпеку для людини. Однак з цими гіпотезами справа йде приблизно так само, як і з гіпотезами прихильників вчення Мальтуса, який стверджував, що епідемії, війни та інші лиха є неминучі наслідки того, що чисельність населення земної кулі зростає швидше, ніж виробництво засобів існування, і тому є свого роду законом природи. Проте ці погляди неспроможні, бо вони недооцінюють творчі здібності людини, його прагнення все глибше і глибше пізнавати закони розвитку природи і суспільства, щоб на підставі цих законів перетворювати навколишній світ, примушуючи його служити на благо людини.
Забруднення наших водойм, всього нашого природного оточення не можна вважати неминучим. Зараз техніка має всі можливості для очищення стічних вод до будь-якої бажаної ступеня і для безпечного видалення твердих відходів з поверненням їх в кругообіг речовин в природі. Тому відходи цивілізації не представляють ніякої загрози людському існуванню. Правда, у зв'язку з постійно зростаючими потребами в очищенні стічних вод та обробки осаду зростають і пов'язані з цим витрати. Але одночасно збільшується національний дохід, що утворюється внаслідок зростання промислового виробництва, так що завжди є кошти для підтримки в чистоті водойм, грунту і повітря. Іноді ставиться питання про рентабельність захисту водойм. Однак про доцільність застосування очисних споруд та інших установок, що запобігають забрудненню водоймищ, не можна судити, керуючись одними лише економічними міркуваннями. Очищення стічних вод та обробка їх осаду мають першорядне значення з санітарно-гігієнічної точки зору, що дуже важливо для збереження здоров'я людей. Подивимося, які небезпеки таїть у собі заражена хвороботворними мікробами вода.
Оскільки вода споживається людьми щодня, то вона здатна протягом короткого проміжку часу поширити хвороби серед великого кола жителів. Таке миттєве поширення хвороб є ознакою спалаху епідемії. Вода як переносник заразних захворювань являє собою небезпеку ще й тому, що збудники захворювань разом з виділеннями хворих людей і тварин потрапляють через недостатньо очищену стічну воду в загальний кругообіг води. Ці збудники залишаються життєздатними протягом тривалого часу і тому разом з питною водою можуть знову потрапити в Органи травлення людини. Є велика кількість інфекційних захворювань, джерелом яких є головним чином вода. Взяти хоча б холеру, яка ще в минулому столітті вважалася у нас однією з найжахливіших епідемічних хвороб.
У самій тільки Пруссії за період з 1848 по 1859 р. від холери померло 170 тис. чоловік. Особливо значне поширення захворювань, що передаються через воду, зазначалося в Гамбурзі, де під час спалахнула великої епідемії 1892 р. з 17 тис. хворих 8600 чоловік померло. У той час в Гамбурзі в якості питної води використовували недостатньо підготовлений для пиття воду р. Ельби. Епідемія Остаточно згасла лише після того, як для очищення води в міську систему водопостачання стали застосовувати піщані фільтри. В даний час холера вважається у нас досить рідкісним захворюванням.
Однак у деяких річкових районах Азії навіть в даний час захворювання холерою — постійне явище. Що стосується тифу, то він також поширюється на шляху від стічної води до питної. Збудники захворювання у великій кількості разом з виділеннями хворих потрапляють в стічну воду. При споживанні питної води, сильно забрудненої такий стічною водою, миттєво виникають інфекційні захворювання. У період з 1845 по 1935 р. в Західній Європі спалахнули 124 епідемії з числом захворювань понад 100 тис. В 1926 р. в Ганновері тиф і паратиф захворіло 2423 людини, з яких померло 282. При незначному постійному забруднення води, призначеної для господарсько-питних цілей, можуть виникати повзучі епідемії. Такі епідемії спостерігалися, наприклад, у Берліні. пристрої міської каналізації. За період з 1870 по 1875 р. на кожну тисячу жителів припадав один помер від тифу. З облаштуванням каналізації, до якого приступили в 1878 р., крива захворювання тифом відразу ж різко знизилася, і, згідно з даними статистики за 1890 р., вже менше одного смертельного випадку припадало на 10 тис. жителів міста. До початку першої світової війни це співвідношення вже становило 1:100 000. Хвороба вдалося практично ліквідувати шляхом поліпшення санітарних умов, чому сприяло пристрій каналізації.
Через воду поширюються різні види кишкових захворювань від окремих захворювань, що характеризуються легкими шлунковими розладами, до спалахів епідемій дезінтерії. У США в період з 1938 по 1948 р. було зареєстровано понад 200 спалахів епідемій з числом шлунково-кишкових захворювань понад 1 млн. Особливо часто випадки захворювань відзначалися у грудних дітей. Характерною особливістю інфекційних кишкових захворювань, особливо тифу і паратифу, є те, що при виникненні епідемії заражається величезна кількість людей без будь-яких явних ознак захворювання і що частина видужали перетворюється в постійних носіїв бактерій. Обидві групи є не тільки джерелом поширення інфекційних хвороб, що становлять небезпеку для оточуючих, але вносять також інфекцію в стічні води через виділення, а отже, забруднюють водойми. Для деяких, досі ще неясних кишкових захворювань збудниками є віруси, які переносяться водою. Віруси є, крім того, збудниками інфекційного запалення печінки — гепатит. В одному з дитячих таборів США в 1945 р. в результаті забруднення водопровідної води фекальними стічними водами одночасно захворіло 350 дітей, тобто 61 % всієї кількості дітей, які перебували в таборі.
Про зараженості питної води свідчить Експеримент, який був проведений двома лікарями, що досліджували причини захворювання. Обидва лікаря, споживали під час проведення експерименту штучно інфіковану колодязну воду, незабаром захворіли. У Нью-Делі в 1955-1956 рр. було охоплено епідемією від 30 до 50 тис. чоловік. Ця епідемія була викликана сильним забрудненням стічною водою системи централізованого водопостачання. Віруси поліомієліту, який завдяки проведеним в НДР цілеспрямованим профілактичним заходам вдалося повністю ліквідувати, також можуть поширюватися через воду. Навіть через два місяці після припинення епідемії в стічних водах, що пройшли через очисні споруди, а також у поверхневих водах можна виявити віруси поліомієліту.
Туберкульозні бактерії, що знаходяться у звичайній і стічній воді, а також в осаді стічних вод, володіють значною стійкістю. Наприклад, виявлені в стічних водах зародки продовжували залишатися активними ще протягом кількох місяців. Туберкульоз легенів або шкіри у багатьох випадках виникає при контакті з туберкульозними бактеріями, що містяться в стічних водах. Тому слід пам'ятати, що наявність у стічних водах життєздатних бактерій при певних умовах становить небезпеку для здоров'я людини. Стічні води туберкульозних санаторіїв, що містять у великій кількості зародки хвороботворних мікробів, тому повинні відповідним чином очищатися, а потім протягом півгодини піддаватися обробці хлором, якщо немає можливості застосувати нагрівання як найбільш надійний метод знищення мікробів.
Для осаду стічних вод туберкульозних санаторіїв тільки теплова обробка забезпечує повне знищення збудників хвороби. Крім безпосереднього нагрівання, такий ефект досягається шляхом компостування осаду при тривалості процесу 1 рік і багаторазового перемішування вмісту компостної купи. Слід також згадати про хвороби Вейля, або інфекційної жовтяниці. Збудники цього захворювання потрапляють разом з сечею щурів в природне і стічну воду. Відомі випадки захворювання робітників, які обслуговують каналізаційні системи. У деяких випадках захворювання можуть виникнути внаслідок споживання забрудненої питної колодязної води. Можливі також зараження при купанні у водоймах, населених водяними щурами. Одноклітинні організми типу амеб є причиною часто виникає в тропічних районах хвороби — амебної дизентерії.
Ця хвороба поширюється головним чином через воду, тому збудників хвороби можна виявити як в побутових стічних водах, так і у водоймах. Оскільки період з моменту зараження до перших симптомів захворювання досить значний, то такого швидкого поширення епідемії, як це буває при холері або тифі, не відбувається. Все ж в уражених епідемією районах протягом тривалого часу відзначається велика кількість захворювань. Ми не маємо можливості детально описувати тут всі можливі захворювання, що розповсюджуються через воду, що містить хвороботворні мікроби і віруси. Скажемо лише кілька слів про гельмінти, насамперед тому, що їх присутність в стічних водах має велике значення. При аналізі проби стічної води в ній завжди виявляють яйця гельмінтів.
Найчастіше це бувають яйця аскарид, що вражають людину, коней, велику рогату худобу, свиней. В стічній воді виявляють також у великих кількостях яйця гостриків, хлыстовиков і стрічкових черв'яків. Недостатнє очищення стічних вод, використовуваних для поливу сільськогосподарських культур, часто була причиною численних глистових захворювань. В результаті були розроблені строгі норми, що визначають ступінь очищення води і вимоги до експлуатації ділянок, відведених під сільськогосподарські культури. Згідно з цими нормами, поливати й удобрювати стічними водами вживаються в їжу у сирому вигляді, овочі і ягоди (суниці, полуниці) забороняється. Осідають у відстійниках очисних споруд яйця гельмінтів знову виявляються в осаді стічних вод, який, з гігієнічної точки зору, слід вважати зараженим. Тому при використанні його в якості добрива до нього пред'являються такі самі суворі вимоги, як і до стічних вод.
Про компостування осаду стічних вод як спосіб знищення яєць гельмінтів ми вже говорили. Самим надійним засобом, що запобігає поширення збудників заразних хвороб через стічну воду, є глибока біологічна очистка стічних вод у відповідних очисних спорудах. Не можна покладатися на що відбуваються у водоймі процеси самоочищення. Незважаючи на те, що в річковій воді, як правило, немає сприятливих умов для розвитку хвороботворних бактеріальної флори, все ж відомі випадки, коли збудники кишкових захворювань тривалий час зберігають життєздатність і навіть розмножуються. У питній воді не повинен містити ніяких шкідливих речовин, і насамперед хвороботворних мікробів. На водопровідних станціях постійно стежать за тим, щоб питна вода відповідала всім пропонованим до неї якісним вимогам. Дотримання цих вимог не представляє складної проблеми в тих випадках, коли не містить заразних мікробів ґрунтова вода забирається з великої глибини. Навколо джерел водопостачання створюються зони санітарної охорони для запобігання попадання стічних вод у глибоко розташовані шари землі. Завдяки цьому грунтова вода, що надходить з глибинних колодязів на водопровідну станцію, а звідти через розподільну мережу до споживача, не містить хвороботворних мікробів.
Складніше йде справа з приготуванням води питного якості річкової води, оскільки в поверхневих водах містяться мікроби завжди у великій кількості. Навіть у тому випадку, якщо тільки невелика частина цих мікробів відноситься до хвороботворним, необхідна відповідна обробка води шляхом фільтрування з наступною дезінфекцією, щоб вода відповідала висунутим до неї якісним вимогам.
Система централізованого водопостачання надійно забезпечує відсутність хвороботворних бактерій у питній воді. Проте не виключена можливість аварії, при якій може відбутися забруднення питної води. В даному випадку ми не маємо на увазі пошкодження трубопроводу водопровідної мережі, з якихось причин сталося на нашій вулиці, оскільки в цьому випадку лише після виправлення пошкодження, повної дезінфекції води і лабораторного аналізу, що підтверджує повне відсутність мікробів, допускається користування питною вондой. Однак забруднення води може відбутися, наприклад, у самому водозаборном спорудженні в результаті попадання у воду мінеральних масел, бензину або розчинених хімічних речовин, що негативно позначається на якості питної води. Навіть тоді, коли потрапили в питну воду речовини не становлять небезпеки для здоров'я людей, їх присутність навіть у незначних концентраціях погіршує смакові якості води.
Вода із запахом або присмаком бензину або мінеральних масел вважається непридатною для пиття. Тому з метою запобігання подібного роду забруднення наземних і заглибленим у землю резервуарів для зберігання нафтопродуктів пред'являються підвищені вимоги, не допускають витікання вмісту резервуарів. Ще складніше йде справа з захистом питної води від забруднення в індивідуальних системах водопостачання. Якщо яма для фекальних стічних вод (в більшості випадків розташована неправильно) влаштована поблизу колодязя, це приведе до постійного забруднення води. Це забруднення виявляють не відразу, так як розчинені у воді забруднення, а також хвороботворні мікроби невиразні неозброєним оком. Лише після того, як на такій ділянці відбудеться захворювання, що призведе до скупчення збудників хвороби в стічних водах, заражаються і інші особи, які споживали забруднену колодязну воду. Але навіть при відсутності в стічній воді хвороботворних мікробів просочування її в питну воду загрожує небезпекою. У разі потрапляння в колодязну воду великої кількості нітратів, що утворюються при розкладанні фекальних стоків, у дітей, наприклад, відзначається різке погіршення стану здоров'я.
В цьому випадку не допомагає навіть кип'ятіння води, зазвичай застосовується при бактеріальному зараженні, і необхідна лише заміна цієї питної води водою хорошої якості. Перебуваючи в туристичному поході або проживаючи у наметовому таборі, слід завжди дотримуватися необхідних заходів обережності при користуванні водою з ключового джерела, струмка або озера. Одним з таких заходів є кип'ятіння води, взятої з відкритого джерела. Чи можна, перебуваючи в горах, сподіватися на те, що б'є з розколини в скелі джерело насправді так чистий, яким він здається? Не виключено, що десь нагорі може розташовуватися житло, стічні води від якого, прокладаючи собі шлях між камінням і просочуючись крізь тріщини у скельних породах, стікають разом з джерельною водою вниз, в гірську долину. Хоча випадки захворювання в результаті користування ключовою водою відзначаються порівняно рідко, тим не менш не можна з упевненістю сказати, що вони зовсім виключені, так як у нас навіть у гірських районах важко знайти необжитое місце. А хіба не піддаються небезпеці ті особи, які, перебуваючи в кемпінгу, влаштованому з дотриманням санітарних вимог, миють столовий посуд в струмку або озері, щоб принести потім в неї свіже, прохолодне молоко з довколишнього села або приготувати собі овочевий салат?
Зрозуміло, один мікроб черевного тифу, що випадково потрапив в організм під час купання в невеликій річці або озері, не викличе захворювання, оскільки для цього потрібно кілька тисяч таких мікробів, але в живильному середовищі, що являє собою сире молоко, салат з майонезом і інші споживаються в сирому вигляді продукти харчування, ці мікроби за короткий час розмножуються, утворюючи цілі колонії. Наслідком таких необдуманих вчинків може з'явитися важке захворювання, про причини якого проживає в кемпінгу турист, як правило, не має ні найменшого уявлення. Зазвичай обираються підлітками за-, претные місця для купання представляють серйозну загрозу їх здоров'ю. Якщо на використовувались раніше зони для купання накладено заборону, то причиною цього головним чином є забруднення водойм стічними водами. Тому обов'язок дорослих роз'яснювати підліткам ту велику небезпеку, якій вони піддаються в разі порушення правил купання. При цьому мова йде не про те, щоб попередити погано плавають підлітків, що вони можуть потонути.
Зазвичай ігнорують заборону підлітки заявляють: "Так ми ж вміємо плавати". Цей відповідь, звичайно, не аргумент, він свідчить лише про незнання причин заборони.
Обмеження зон для купання чи заборона купання у водоймах, звичайно, не є поширеним заходом. Однак у багатьох випадках, без цього не можна обійтися, особливо тоді, коли вода у водоймах по своєму хімічному, бактеріологічному та біологічного складу не відповідає встановленим вимогам. Таке забруднення відбувається в тому випадку, коли вище місця купання у водойму скидаються забруднені стічні води. Купання в забрудненій воді річки або озера приносить здоров'ю не користь, а пряма шкода. Влаштування очисних споруд для очищення побутових і виробничих стічних вод дає можливість зняти заборону з багатьох зон купання. Поряд з організаціями, що здійснюють контроль за скиданням стічних вод у водойми, свій внесок у справу охорони водойм від забруднення можуть внести всі жителі.
СТІЧНІ ВОДИ СЕЛИЩ.
Проблема відведення стічних вод від окремих будинків, розташованих у сільській місцевості, значною мірою вирішується шляхом влаштування очисних споруд малої каналізації. Слід, однак, враховувати, що такі споруди залишають бажати кращого, і їх слід розглядати лише як допоміжні, вимушені засоби очищення. Практика все більше показує, що як тільки застраиваемая територія знаходить житловий характер, власники земельних ділянок і, звичайно, органи санітарного нагляду потребують влаштування очисних споруд централізованої каналізації. Це особливо характерно ст. тих випадках, коли присадибні ділянки розглядаються не тільки як місце відпочинку у вихідні дні чи на час відпустки, але і призначені також для тривалого проживання. В тих же умовах перебувають багато жителів сіл і деяких приміських селищ.
Однак питання влаштування централізованих очисних споруд у цих житлових районах не вирішується в залежності від одного лише бажання жителів, на думку яких каналізування може бути здійснено таким же шляхом, як і введення централізованих систем електро-, газо - і водопостачання. Більшість із них, очевидно, не має уявлення про те, що роботи з влаштування каналізаційної системи є набагато більш трудомісткими і пов'язані з великими фінансовими витратами порівняно з роботами по влаштуванню інших інженерних комунікацій. З наведених у державному щорічнику НДР даних все ж видно, що число жителів (у %), які користуються каналізацією, постійно зростає. У 1983 р., наприклад, воно становило 70,1%.
При цьому слід враховувати, що підключення всіх окремо розташованих будинків до каналізаційної мережі практично нереально. Саме з економічних причин житлові будинки, розташовані в стороні від житлових районів, навіть у віддаленому майбутньому не зможуть бути підключені до каналізаційної мережі, тому стовідсоткове охоплення житлового фонду каналізаційними системами ніколи повністю не буде досягнутий. Слід також пам'ятати про те, що населені пункти і селища, які в даний час належить канализовать, при незначному числі жителів займають порівняно велику територію. У цьому випадку каналізаційна мережа має набагато більшу довжину, ніж у випадку підключення до каналізації такого ж числа жителів у великих густонаселених містах. З цієї причини і витрати на будівництво каналізаційної системи в розрахунку на кожного користується каналізацією жителя тим більше зростають, чим менше щільність населення. Хоча у наш час у великих і середніх містах в більшості своїй побудовані каналізаційні системи, тим не менш будівельні витрати на підключення до цих систем житлових районів, поки ще не мають каналізації, тепер набагато більше, ніж свого часу при будівництві міських каналізаційних мереж. Навіть застосування сучасної будівельної техніки і прогресивних методів будівництва не може змінити положення, оскільки витрати, що припадають на кожного окремого мешканця, який користується каналізацією, тим більше зростає, чим більше площа забудови.
Планування і проектування зовнішніх каналізаційних мереж для невеликих населених пунктів і приміських районів саме внаслідок високої вартості приєднання їх до загальної каналізаційної мережі слід виконувати не менш ретельно, ніж проектування тих же систем у великих містах. З іншого боку, не слід також, керуючись міркуваннями помилкової економії, спрощувати пристрій селищних каналізаційних споруд порівняно з міськими, оскільки жителі селищ та невеликих населених пунктів в неменшій мірі мають право на цих систем житлових районів, поки ще не мають каналізації, тепер набагато більше, ніж свого часу при будівництві міських каналізаційних мереж.
Навіть застосування сучасної будівельної техніки і прогресивних методів будівництва не може змінити положення, оскільки витрати, що припадають на кожного окремого мешканця, який користується каналізацією, тим більше зростає, чим більше площа забудови. Планування і проектування зовнішніх каналізаційних мереж для невеликих населених пунктів і приміських районів саме внаслідок високої вартості приєднання їх до загальної каналізаційної мережі слід виконувати не менш ретельно, ніж проектування тих же систем у великих містах. З іншого боку, не слід також, керуючись міркуваннями помилкової економії, спрощувати пристрій селищних каналізаційних споруд порівняно з міськими, оскільки жителі селищ та невеликих населених пунктів в неменшій мірі мають право на соціальних присадибних ділянках?
Пристрій у великих містах центрального водопостачання, туалетів зі змивом, а також поліпшення санітарних умов в оселях призвели до такого збільшення витрати стічних вод, що виявилося неможливим розмістити всі необхідні пристрої на території ділянок без великих ускладнень. Єдиним виходом з положення, що створилося, був пристрій системи зовнішньої каналізації з централізованими очисними спорудами.
Відведення всіх стічних вод з території ділянки, при якому власникові не доводиться затрачати особистих зусиль, безсумнівно, підвищує життєвий комфорт. При підключенні до каналізаційної мережі відпадає необхідність виконання обтяжливих і неприємних робіт з видалення осаду, а також інших робіт з обслуговування і ремонту малих очисних споруд. Ці операції, як правило, виконуються власником ділянки, якщо він не вдається до допомоги відповідних організацій. Зменшується також небезпека порушень відводу води внаслідок засмічення, замулювання і пошкоджень, що на малих очисних спорудах виникають набагато частіше, ніж на великих. Пристрій системи каналізації зазвичай веде до пониження рівня грунтових вод, що також є позитивним фактором, так як зменшує неприємності, пов'язані з затопленням підвальних приміщень.
Там, де завдяки наявності каналізаційної системи відводяться також дощові води, вулиці і тротуари знаходяться в будь-який час року в кращому стані, ніж при її відсутності. Влаштування дорожніх покриттів практично можливо лише після прокладки колектора дощової або загальносплавної каналізації. Проте основна перевага централізованої каналізації населених місць полягає в тому, що вона повністю відповідає санітарним вимогам, забезпечуючи швидкий відвід з території ділянок усіх забруднень, а разом з ними збудників заразних хвороб у закриту підземну систему трубопроводів, якими забруднені води направляються на очисні каналізаційні споруди. Можливість контакту з такими забрудненнями і пов'язана з цим небезпека зараження, що викликається наявністю в стічних водах хвороботворні"! мікробів, повністю виключена. Можна було б заперечити проти ці) безперечних переваг централізованої селищної каналізації, мотивуючи тим, що в цьому випадку отпадав можливість використання утримуючи є в стічних водах речовин в якості добрива на садових ділянках. Але таке заперечення неспроможними, оскільки для поливу садових культур зручніше і надійніше використовувати вод з централізованої системи водопостачання. Не слід також переоцінювати значення містяться в стічних водах поживних речовин, що використовуються як добрива.
Основні поживні речовини, необхідні для росту рослин, що містяться в стічних водах не в такій кількості, щоб їх не можна було замінити незначною кількістю мінеральних та інших добрив. Нарешті, для компостування крім осаду стічних вод можуть використовуватися багато інші органічні речовини, так що внесення гною в грунт можливо навіть при повному відведенні стічних вод через централізовану каналізацію. Отже, переваги централізованої каналізації очевидні, і тому твердження про те, що очисні споруди, які застосовуються для садових ділянок, є лише вимушеним рішенням, цілком справедливо. Простежимо на прикладі невеликого населеного пункту за тим, який шлях проходять стічні води від місця їх утворення до очисної споруди.
Побутові й виробничі стічні води, а в багатьох випадках також і атмосферні, випадають на ділянці, відводяться через домову і дворову каналізацію. При цьому слід розрізняти два різних способу відведення стічних вод. По-перше, всі утворюються стічні води, в тому числі і атмосферні, можна збирати в одну систему трубопроводів. По-друге, стічні води можна розділити за видами. При цьому побутові і виробничі стічні води підводяться до однієї системи, а атмосферні води—до іншої. Такі системи каналізування стічних вод називаються відповідно загальносплавної і роздільною системами каналізації. І в тому, і в Іншому випадку є свої переваги і недоліки. На перший погляд здається, що общесплавная система каналізації значно дешевше, так як в Даному випадку передбачається прокладка тільки одного трубопроводу, тоді як при роздільній системі каналізації потрібно прокладка двох трубопроводів.
Однак це не зовсім так, бо в разі застосування загальносплавної системи дощові води проробляють до очисних споруд каналізації той же шлях, що і виробничо-побутові. При роздільній системі каналізації, навпаки, є можливість повністю відводити порівняно чисті атмосферні води найкоротшим шляхом у водойму. Часто обмежуються частковим влаштуванням зливової каналізації або взагалі передбачають мережу зливової каналізації дещо пізніше, після мощення вулиць населеного пункту. Колектори дощової каналізації укладаються на меншій глибині порівняно з трубопроводами виробничо-побутових стічних вод, так що обсяг земляних робіт при їх прокладанні значно менше. Нарешті, для відведення атмосферних вод можуть застосовуватися труби з більш дешевого матеріалу, оскільки атмосферні води не надають такого агресивного впливу на матеріал труб, яке відзначається у виробничо-побутових стічних вод внаслідок їх здатності розкладатися і наявності у них агресивних речовин.
Якщо взяти до уваги всі ці фактори, то виявиться, що роздільна система каналізації не набагато дорожче загальносплавної, а оскільки вона володіє ще рядом переваг при експлуатації, то зараз при пристрої каналізаційних мереж частіше перевага віддається роздільній системі каналізації.
Розглянемо дещо детальніше відведення стічних вод з будинку і з території ділянки, на якій воно розташоване. Всі знають, що під "водопровідним краном" є пристрій для прийому води, що стікає. 6 більшості випадків це кухонна раковина. (Між іншим, слід внести невелику поправку до назву "водопровідний кран", бо, з технічної точки зору, він зовсім не є краном, а являє собою вентиль, має зовсім іншу конструкцію. Цим краном в цьому сенсі є газовий кран закривається або відкривається шляхом його повороту на одну чверть).
Стічні води утворюються в місцях стоку під раковиною на кухні, спуску з ванни, туалету і т. д. У всіх місцях спуску забруднених стічних вод до підключення до стояків, що проходить у будівель переважно вертикально, слід влаштовувати сифони. Це водяні затвори виконані у вигляді сильно зігнутої або занурювальний труби. Вони перешкоджають проникнення газів з каналізаційної сі системи в житлові приміщення. Лише стояки для відведення атмосферних вод не вимагають пристрою сифонів. Для всіх труб санітарно-технічного обладнання будівлі передбачаються певні мінімальні діаметри, які слід обов'язково дотримуватися, щоб уникнути можливих засмічень систем. Ці розмір вказані в стандарті TGL 10698 "Інженерне обладнання будівель для відведення стічних вод", у якому знаходяться також всі інші вказівки по влаштуванню системи каналізації присадибних ділянок.
Стояки підключаються до основних трубопроводами, що мають ухил примерн 1:50.
СТІЧНІ ВОДИ СЕЛИЩ-2
Стояки слід виводити вище даху будівлі, тим самим забезпечивши безперешкодне видалення каналізаційних газів. До підключення до основ ному трубопроводу в горизонтальні; трубопроводах і стояках слід встановлювати ревізії або прочищення. Ревізії і прочищення мають щільно закривається кришкою отвір, який використовується у разі очищення трубопроводів для усунення засмічення. Застряють матеріали, особливо шматочки текстилю, при скупченні їх в місцях вигинів труб можуть призвести до повної закупорки останніх. У більшості випадків таке засмічення усувають з допомогою гнучкого сталевого дроту, що вводиться в трубопровід вище місця засмічення.
Якщо засмічення утворилося в місці стоку, його усуваю з допомогою гумової мембрани, яка встановлюється над отвір стоку, наповненого водою. Багаторазово натискаючи на неї з допомогою дерев'яної ручки, створюють гідростатичний тиск, під впливом якого утворилися пробки проштовхуються в більш широкі труби, тим самим знову забезпечуючи безперешкодний стік води. Ревізії і прочищення слід влаштовувати з урахуванням можливого доступу до них. На основному трубопроводі їх ставлять через кожні 20 м і перед кожним стояком і відступом. Одну таку ревізію слід встановити поблизу кордонів присадибної ділянки, на відстані не більше 15 м від вуличної каналізації. Якщо труба з ревізією прокладена поза будівлі, то для доступу до неї влаштовується спеціальний колодязь. Крім стояків для побутових стічних вод в будівлі прокладаються водостічні труби, службовці для відведення дощових стічних вод з даху, балконів, лоджій. Вони можуть бути розташовані всередині або зовні будівель. Дощова вода не повинна потрапляти в стояки для відведення побутових стічних вод. При роздільній системі каналізації будинкові випуски слід влаштовувати окремо для побутових і дощових вод.
Тепер кілька слів про матеріал труб, що використовуються в санітарно-технічному обладнанні будівлі. Раніше майже повсюдно застосовувалися чавунні труби, які разом з розтрубними фасонними частинами складали основну частину каналізаційних трубопроводів. Зараз же поряд з ними застосовуються керамічні, бетонні, азбестоцементні та пластмасові труби, які значною мірою витіснили чавунні трубопроводи. Для водостічних жолобів і водостічних труб раніше, як правило, застосовувалося оцинковане залізо. Тепер же замість нього широко застосовуються пластмаси, алюміній та Інші матеріали.
Для приймання стічних вод з ділянок житлової забудови вуличний каналізаційний колектор повинен розташовуватися на такій глибині, щоб вода могла стікати в нього Самопливом під ухил. Ми вже згадували. про те, що будинковий випуск повинен мати Ухил 1:50, і, таким чином, на ділянку труби довжиною 50 м доводиться різниця висот 1 м.
Оскільки зараз у селищах і невеликих населених пунктах багато будівлі розташовують за лінією забудови, доводиться передбачати більш протяжні будинкові випуски, які в цьому випадку вимагають більшого перепаду висот. Для підключення самопливом до вуличної каналізаційної мережі як можна більшого числа будівель — про варіанти рішень, що приймаються в особливих випадках — каналізаційний колектор слід розташовувати по можливості глибше. Зрозуміло, існують певні межі глибини закладення, оскільки вартість будівельних робіт по влаштуванню колекторів визначається головним чином кількістю вийнятого ґрунту та обсягом робіт з кріплення стінок траншей. Нерідко також бувають випадки, коли каналізаційний колектор при певній глибині розташований у грунтових водах. В цьому випадку витрати на будівництво ще більше зростають, оскільки доводиться виконувати додаткові роботи з пониження рівня ґрунтових вод. Навіть тоді, коли важко визначити мінімальну глибину закладення вуличного каналізаційного колектора, можна з упевненістю сказати, що він завжди розташовується глибше інших підземних комунікацій, наприклад водопровідних і газопровідних труб, електрокабелів, телефонних кабелів. У той час як інші комунікації прокладаються з урахуванням рельєфу місцевості на деяких ділянках вони можуть розташовуватися навіть з підйомом, каналізаційний колектор завжди прокладають з ухилом. Тому роботи зі складання проектної документації на будівництво каналізації для населених пунктів включають виконання ретельної вертикальної топографічної зйомки території населеного пункту.
Каналізаційну мережу, будь це мережа невеликого населеного пункту або розгалужена мережа великого міста, можна представити як природну річкову систему, де поверхневі водостоки зливаються в невеликі струмочки, які, в свою чергу, впадають у більші; останні, з'єднуючись, утворюють невеликі річечки, а потім і справжні річки. При впадінні цих річок до моря води, водостоків, струмків та річок утворюють загальний стік. В залежності від масштабів району, на території якого вони утворилися (цей район зазвичай називають басейном природного стоку), і від кількості випадаючих над даним районом опадів цей загальний стік може змінюватися від декількох сотень або тисяч літрів в секунду до величезних потоків води, подібних р. Амазонці, самої повноводної річки земної кулі. 6 каналізації існує також поняття басейну каналізування, під яким розуміється збір виробничо-побутових або атмосферних стічних вод в межах певного району забудови. Тут також кількість стікаючих вод залежить від розмірів території району і від кількості опадів, що випадають. Підсумовування окремих приток розгалуженою в місцях скидання каналізаційної мережі, де невеликі за розмірами трубопроводи з'єднуються з більш великими, є неодмінною умовою при проектуванні каналізаційної системи.
Якщо ми як приклад для порівняння з нашою каналізаційною мережею призвели річкову систему, природно, слід зазначити відмінність між ними: каналізаційні колектори у протилежність проточним водойм сховані під землею і прокладено переважно вздовж вулиць населених пунктів. Про існування такої системи нагадують лише кришки оглядових колодязів або вуличні дощоприймачі у разі відводу атмосферних вод. Оскільки ми заговорили про оглядових колодязях, познайомимося з ними ближче. Оглядові колодязі є невід'ємною частиною будь-каналізаційної системи, так як виконують багато різних функцій. Вони призначені не тільки для періодичної перевірки каналізаційного колектора. Після закінчення якогось періоду часу на дні колектора відкладається велика кількість піску і інших важких матеріалів, поступово звужують переріз колектора. Лише в окремих випадках, коли, наприклад, нахил колектора і швидкість течії в ньому настільки великі, що осідаючі речовини постійно несуться потоком води, можна уникнути його прочищення.
Однак, як правило, через кожні кілька місяців слід проводити грунтовну прочищення трубопроводів з допомогою спеціальних пристосувань. Б даний час таку прочищення виконують різними способами. В кожному окремому випадку фахівці, які виконують цю роботу, повинні мати Зручний доступ до колекторів через оглядовий колодязь для введення в них спеціальних пристосувань для прочищення. Такими пристроями є, наприклад, механічні щітки, прикріплені до ручної або механічної канатної лебідці. Вони простягаються по колектору з одного колодязя до іншого. Прочищення колекторів з метою видалення відкладень можна проводити також і іншими способами, наприклад, шляхом промивання. Для цієї мети використовують, по-перше, самі стічні води, які затримуються шляхом створення тимчасового підпору, а потім потужним потоком пропускаються через колектор. Такий підпір також можна створити з допомогою спеціального пристрою у вигляді кулі або циліндра, що пропускається через каналізаційну систему. Шар перекриває верхню частину труби, залишаючи вільним лоток, де накопичилися відклади. Під впливом ситуації напору води куля просувається ло каналу, а вода протікає під ним через звужене перетин з підвищеною швидкістю. 6 результаті цього відклади розмиваються і виносяться попереду кулі.
При іншому способі промивання каналів використовують свіжу воду, що нагнітається в канали з гідрантів комунальної водопровідної мережі або з автоцистерн з допомогою насосів високого тиску.
В результаті цих робіт з промивки колекторів нормальні функції останніх поновлюються. Зрозуміло, бувають випадки закупорок вуличної каналізаційної лінії, при яких виникають підпір і зворотний струм стічних вод, що доходить до житлових будинків. Причиною його в більшості випадків є засмічення, які слід усувати методами, аналогічними застосовуваним при засміченні санітарно-технічного обладнання будівель. Оглядові колодязі виконують і інші функції: вони служать для створення припливно-витяжної вентиляції каналізаційної системи. Внаслідок розкладання містяться в стічних водах органічних речовин утворюються газоподібні продукти розпаду, що скупчуються в каналізаційній мережі.
Виробничі стічні води, протікаючи по підземних трубопроводах, іноді також виділяють гази. З іншого боку, надходження кисню повітря уповільнює процеси бродіння в каналізаційній системі. Оскільки в кришці оглядового колодязя є отвори, через які може здійснюватися повітрообмін, то вони разом з вентиляційними трубами, виведеними в будівлях вище покрівлі (як продовження стояків), служать для видалення каналізаційних газів, так і для провітрювання системи. Кришки оглядових колодязів повинні бути досить міцними, так як їм доводиться витримувати великі навантаження від транспорту. Тому вони в основному виготовляються з чавуну або залізобетону.
Відстань між двома оглядовими колодязями становить приблизно 50 м. При наявності частих поворотів відстані між колодязями зменшуються з тим, щоб відрізки мережі між колодязями були прямими. При зміні нахилу або збільшенні поперечного перерізу каналів в точці зміни також влаштовують колодязь. Колодязі встановлюють і в точках приєднання до головного колектору бічних каналів. Ось чому, проходячи по вулицях, ми помічаємо часто розташовані круглі кришки колодязів.
Крім фахівців, які виконують роботи з огляду і прочищення каналізаційних систем, мало кому доводилося заглядати в такий колодязь. Якби ми це зробили, то побачили б круглу, а інший раз і прямокутну шахту, нагадує колодязь для ґрунтових водозаборів, виконану з бетону або клінкерної цегли з укріпленими на стіні металевими скобами, призначеними для спуску робітників у колодязь. У каналізаційної мережі невеликого селища кількість стічних вод, що проходять через такий колодязь, порівняно невелика.
Тому і діаметри трубопроводів також невеликі і становлять всього 20 см (мінімальний розмір) або на 5-10 см більше, на відміну від деяких колекторів великих міст, за якими може вільно пройти людина. Невеликі по діаметру трубопроводи складаються здебільшого з керамічних труб. Ці труби є настільки довговічними, що можуть знаходитися під землею понад сотню років, не вимагаючи заміни, незважаючи на те, що виробничо-побутові води від нюдь не нешкідливі для матеріалу труб Наприклад, застосовуваний для труб бето вимагає особливо ретельного підготувати лення і проведення деяких доповни тільних заходів, щоб через скільки років під впливом загряз ненной води не сталося пошкодження системи.
После того как сточная вода проделает путь от участка жилой застройки по уличным канализационным коллекторам до очистных сооружений, расположенных в пониженной части территории, она подвергается очистке, конечным результатом которой является вода речного качества. При рассмотрении канализации населенного пункта нам приходится иметь дело с гораздо большими количествами сточных вод по сравнению с очистными сооружениями малой канализации, так что легко предположить, что процесс очистки сточных вод населенного пункта требует применения более совершенных технических средств. Рассмотрим для примера очистные сооружения, которые можно было бы использовать применительно к канализации небольшого населенного пункта. Сначала на очистных сооружениях удаляются грубые примеси, т. е. плавающие вещества и предметы, вызывающие засорение, например кусочки дерева, текстиля, пробки, остатки фруктов, синтетических материалов и т. п. Это осуществляется довольно просто—путем установки на пути движения сточных вод решетки, на стержнях которой и задерживаются отбросы.
В зависимости от размера прозоров решетки через нее проходит большая или меньшая часть крупных частиц. Расстояние между стержнями решетки не должно быть слишком большим. Однако слишком малые прозоры также нецелесообразны, так как в этом случае решетка быстро забивается отбросами. Поскольку на малых очистных сооружениях не всегда возможно предусматривать решетки с механической очисткой или устройства для дробления отбросов, то рабочему, обслуживающему очистные сооружения, несколько раз в течение дня приходится удалять задержанные решеткой отбросы граблями. Віддалені покидьки найкраще закопувати в землю з добавкою в них хлорного вапна.
Затем из сточных вод удаляют тяжелые минеральные примеси, главным образом песок, который перемещается вместе со сточными водами до тех пор, пока скорость течения настолько велика, что твердые песчинки могут уноситься вместе с водой. При уменьшении скорости течения происходит оседание на дно сначала крупных, а затем и мелких частиц песка. Этот процесс легко проследить на примере ручья. На тех участках, где течение быстрое, например там, где вода стекает по крутому склону, на дне ручья можно заметить исключительно крупный галечник.
