Фундаментні роботи
Будівельниками повинно бути заздалегідь сплановано, як будуть вести себе в даних кліматичних умовах: грунт, підгрунтові води, який буде навантаження від будинку, і тільки після цього вибирати тип фундаменту.
Фундамент є основоположною частиною будинку, тому він обов'язково повинен бути міцним, довговічним, мають гідроізоляцію, не реагують на деформацію ґрунту при зміні температури в різний час року.
Для міцності і довговічності фундаменту треба використовувати відмінні якісні матеріали – з безлічі існуючих видів і типів можна підібрати необхідні характеристики для будь-якого грунту. Щодо гідроізоляції теж проблем з вибором не буде. якщо говорити про деформацій грунту, то тут все трохи складніше – треба точно визначити можливі причини зрушень грунту. Більш докладно про це можна дізнатися на сайті http://pp-budpostach.com.ua/news .
Коли під фундаментом відбувається осідання грунту, те для будови це не небезпечно, так як під вагою видавлюються волога і повітря. В залежності від категорії ґрунту, осадка буває швидкої або довготривалою.
Серйозною небезпекою для фундаменту є нерівномірне осідання ґрунту. Це буває при слабкому (наприклад, крейдяному ґрунті) і при насиченні його водою.
Є сезонне вертикальне рух ґрунту, коли відбувається те набухання вологою, то висихання (осаду), то його замерзання і спучування (підйом). Грунт рухається горизонтально, при зсувах і ерозії схилів.
Найбільшу небезпеку представляють часткові зрушення грунтів, оскільки відбувається перекіс фундаменту і всієї будівлі. Внаслідок цього центр ваги може зміститися і з'являться тріщини і розломи.
Перед початком будівництва слід точно знати характеристики ґрунту і на якій глибині знаходяться грунтові води, а вже потім вибирати відповідний тип фундаменту.
Так само, як дерево виростає з кореня, всякий будинок починається з фундаменту.
Будучи основним несучим елементом всього будинку, фундамент вимагає ретельного підходу до вибору типу, проектування та будівництва.
Головне завдання фундаменту - витримати вагу споруди і не допустити просідання, деформації і руйнування на даному грунті і в даній кліматичній зоні. Саме від конкретного місця будівництва, ґрунту і параметрів будівлі будуть залежати тип і характеристики фундаменту.
Спочатку виробляють інженерно-геологічне та гідрологічне вивчення міцності і опірності грунту, глибини залягання ґрунтових вод, глибини промерзання грунту і ступені його пучинистости.
Наприклад, територія Київської області більш ніж на 80% складена здимистими ґрунтами. (Пучиністий грунт — дисперсний грунт, який при переході з талого в мерзле стан збільшується в об'ємі внаслідок утворення кристалів льоду.
До них відносяться глини, суглинки, супіски, піски пилуваті і дрібні. При певній вологості ці грунти, промерзаючи в зимовий період, спучуються, що призводить до підйому шарів ґрунту в діапазоні глибин промерзання. Перебувають у таких грунтах фундаменти піддаються выпучиванию, якщо діючі на них навантаження не врівноважують сили обдимання.
Навантаження на фундамент в одно - двоповерхових будинках невеликі і зумовлюють підвищену чутливість до сил пучення. Це призводить до руйнування фундаменту і, як наслідок, всього будинку.
За типом конструкції і способом обпирання на ґрунт фундаменти діляться на стовпчасті, стрічкові, плитні та пальові. Фундаменти можуть споруджуватися з готових збірних бетонних і залізобетонних виробів, з монолітного бетону і залізобетону або їх комбінації - збірно-монолітні, а при наявності каменя – бутові і бутобетоні. Існує безліч видів кожного типу фундаменту і їх спільного використання.

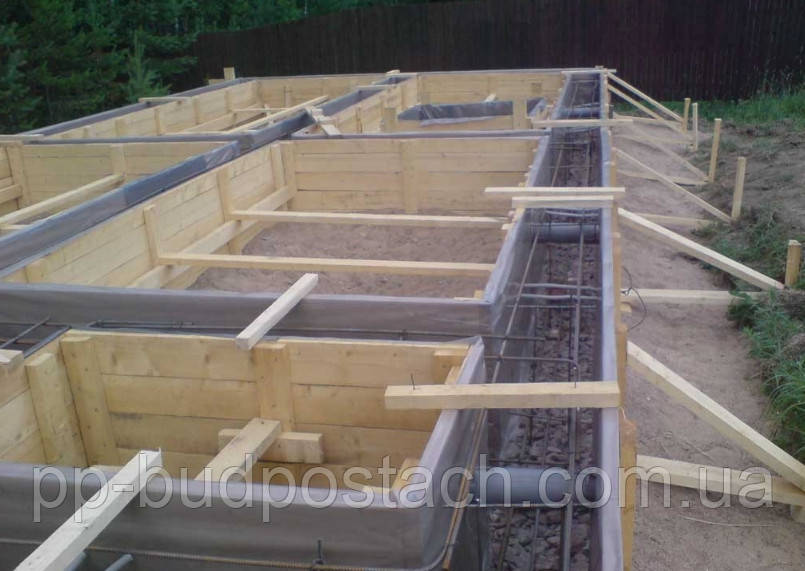

Стрічковий фундамент
Найпопулярнішим видом фундаменту заміського будинку на даний момент вважається стрічковий фундамент. Він являє собою армований бетон, який йде по всьому периметру будівлі і відмінно підходить для будинків з бетонними, кам'яними і цегляними стінами, а також для будівель з важкими перекриттями.
Існує кілька видів стрічкового фундаменту:
- — Мелкозаглубленний стрічковий фундамент. Цей вид стрічкового фундаменту закладається на слабопучинистых грунтах. Максимальна глибина закладення становить 500-700 міліметрів від поверхні землі. Підходить для невеликих дерев'яних та кам'яних або цегельних будівель.
- — Заглиблений стрічковий фундамент. Якщо будова має важкі стіни і перекриття, то у більшості випадків використовують саме цей вид стрічкового фундаменту. Плюс, він підходить для будинків з гаражем або підвалом. Глибина закладення становить 200-300 міліметрів нижче глибини промерзання.
Що ж стосується технічних особливостей стрічкового фундаменту, то під час фундаментальних робіт бетонна стрічка кладеться під всі внутрішні і зовнішні стіни будівлі на 200 міліметрів глибше межі промерзання і, максимум, в 500-700 міліметрах від поверхні землі. Важливий момент — єдине поперечний переріз при цьому типі фундаменту зберігається по всьому периметру. Товщина ж стрічки залежить від передбачуваних навантажень, наявних матеріалів і будови стін.
Монолітний стрічковий фундамент
Ключова особливість монолітного стрічкового фундаменту, який в більшості випадків використовується в рамках будівництва легких дерев'яних будинків будь-яких конфігурацій, це висока міцність конструкції. Крім того, плита в даному випадку буде рухатися разом з грунтом, що дозволить забезпечити стійкість будови на будь-якому грунті.
Види монолітного стрічкового фундаменту включають:
- — Мелкозаглубленний стрічковий фундамент з моноліту. Базою для цього виду фундаменту є жорстка горизонтальна рама, яка дозволяє в рамках фундаментальних робіт забезпечити високий рівень стійкості при наявності пухкого грунту. Відмінно підходить для будівництва брусових і рублених будинків.
- — Заглиблений стрічковий фундамент з моноліту. Конструкція цього виду фундаменту аналогічна до попередньої, однак глибина закладення більше. Часто використовується для кам'яних будинків, а також в рамках будівництва цокольного поверху.
- — Стовпчастий монолітний фундамент. Стовпи, як правило, встановлюються у всіх місцях будови, де передбачається підвищене навантаження. Добре підходить для будівництва легких дерев'яних і каркасних будинків.
- — Суцільний фундамент-моноліт. Монолітна плита закладається під всією площею будівлі. Необхідність використовувати цей тип фундаменту пов'язана з будівництвом на сильно сжимаемом грунті.
Стовпчастий фундамент
1. У рамках цього виду фундаментальних робіт стовпи закладаються у всіх місцях, де передбачається підвищене навантаження — в місцях перетину стін і кутах будинку. У підсумку виходить ціла система стовпів — крок між стовпами, як правило складає від 1500 до 2000 міліметрів. Самі стовпи можуть виготовлятися з бетону, а також з кам'яної або цегляної кладки.
Простір між стовпами обов'язково засипають — небудь піском або щебенем — після чого укладають додатковий шар з звичайного або армованого бетону (залежно від передбачуваних навантажень). Щоб захистити підпільне простір від проникнення вологи, а також щоб утеплити підлогу, звичайно зводять стінку, яка з'єднує стовпи. Вона заглиблюється в грунт на 100-200 міліметрів і будується із цегли або бетону.
Варто зазначити, що хоча цей тип фундаменту і вважається вкрай практичним рішенням, його вибір пов'язаний з рядом важливих обмежень. По-перше, він підходить тільки для легких будинків — щитових або каркасних. По-друге, його можна використовувати виключно для будівництва на ґрунті, який не схильний до пученію та/або переміщенням. Більш того, використовувати цей тип фундаменту неможливо, якщо будова передбачає наявність підвалу або гаража.
Пальовий фундамент
Головна особливість цього виду фундаменту, який підходить для використання в рамках нестійкого ґрунту і широко застосовується у великогабаритному будівництві, полягає в палях — стовпи з загостреними нижніми кінцями. При веденні фундаментальних робіт цього типу використовується спеціальне монтажне обладнання для забивання або вкручування.
З його допомогою палі забиваються крізь слабкі і рухливі шари грунту, щоб потім впертися в більш твердий шар. Це дозволяє надати фундаменту більше стійкості — таким чином він може витримувати великі навантаження. Верхня ж частина паль обов'язково з'єднується балками.
Важливо відзначити, що в приватному будівництві пальовий фундамент використовується вкрай рідко.
Плитний фундамент
Даний тип фундаменту підходить для будівництва будь-яких конфігурацій будинків, однак найчастіше використовується саме для невеликих будівель, причому в цьому випадку він також виконує роль основи для підлоги.
Плитний фундамент являє собою монолітну залізобетонну плиту, яка виходить після заливання армованого бетону під всією площею будівлі. Найчастіше такий тип фундаменту використовують при наступних видах грунту — піщані подушки, а також нерівномірно або сильно стискувані, пучіністие грунти.
Плаваючий фундамент
Пристрій цього типу фундаменту, який допомагає захищати будівлю від деформації і руйнування в складних умовах будівництва, починається з викопування траншеї шириною 500 міліметрів і глибиною 700 міліметрів. Далі по всій довжині траншеї укладається ряд бутобетону, далі — арматурна сітка висотою від 350 до 400 міліметрів. В якості альтернативного варіанту іноді використовують арматурні прутки по 3-4 смужки.
Наступним шаром укладається ще один шар бутобетону, однак перед цим спочатку необхідно або зварити стики, чи скрутити їх дротом. І завершується влаштування плаваючого фундаменту будівництвом цоколя висотою від 300 до 500 міліметрів.
Важливий момент — доцільно використовувати цей тип фундаменту у разі наявності наступного типу ґрунту — насипні і слабонесущие грунти, пучіністие грунти, грунти з низьким заляганням ґрунтових вод.
Гвинтовий фундамент
В рамках фундаментальних робіт цього типу використовуються гвинтові палі в різних конфігураціях — сталеві труби з навареной лопатою. Їх загвинчують у ґрунт на глибину близько 1500 міліметрів — при цьому паля проходить через м'які шари грунту і впирається в твердий шар. Потім стовбури паль необхідно забетонувати, після чого провести антикорозійну обробку спеціальним складом.
Головна особливість гвинтового фундаменту полягає у високій несучій здатності. Його часто застосовують при необхідності працювати в рамках складного ландшафту. В цілому ж, підходящі для гвинтового фундаменту види грунту включають грунти з високим рівнем залягання грунтових вод, пучиністі і нестійкі грунти.При будівництві заміських будинків і котеджів можливі кілька варіантів фундаменту, кожен з яких має свої особливості та переваги.
Фундамент для будинку.
Збираючись будувати заміський будинок, людина, як правило, визначає витрати на проект, на будматеріали, на роботу будівельників та інженерів, на пристрій ландшафту. Але мало хто включає в первісну кошторис витрати на інженерно-геологічні вишукування. Між тим саме ці роботи повинні передувати всі інші. Чому?
Скажімо, де-небудь на березі красивої стрімкої річки ви пригляділи мальовничий пагорб, на якому ну дуже хочеться побудувати котедж. Причому місце начебто саме вдале: схил лісистого пагорба, на якому будинок буде виглядати просто чудово. Не слухаючи порад архітекторів і проектувальників, ви з піною у рота відстоюєте свою мрію, платите фахівцям зверху, і ті закривають очі на очевидне порушення правил і норм.
І ось будинок побудований. Забравшись на верхній поверх, ви переможно оглядає поглядом околиці, потім усе спати, і: Далі може бути, що завгодно, наприклад ви можете почути серед ночі тріск несучих конструкцій. Або, приїхавши в своє заміське володіння по весні, виявити, що будинок сповз по схилу на кілька метрів. Самий сумний результат - це повне руйнування будівлі. Загалом, наслідки такого легковажного підходу можуть бути самі серйозні, і головний прорахунок тут - відсутність серйозних геологічних вишукувань, які напевно виявили б небезпека зсуву на уподобаному вами "мальовничому" схилі пагорба.
Фахівці взагалі не рекомендують будувати будинки на схилах, оскільки це загрожує безліччю неприємностей. І якщо ви все-таки зважилися на подібний крок, дослідження ґрунтів в цьому місці має бути ретельним і комплексним. Далі вам, швидше за все, доведеться викласти гроші на зміцнення грунту, на палі і потужний фундамент. Тим самим ви убезпечите себе та своїх близьких від великих бід. В результаті досліджень на місці майбутнього будинку може виявитися пливун, і велика ймовірність, що надалі він послужить причиною утворення тріщин у фундаментах, несучих стінах і в результаті обвалення будівлі. Тому в такому випадку краще всього відмовитися від будівництва в даному місці, перенісши його куди-небудь убік.
Як всі чудово пам'ятають, перший бум безконтрольного заміського будівництва припав на першу половину дев'яностих років, коли наші скоробагатьки почали наввипередки зводити в околицях міста помпезні великовагові особняки з червоної цегли. Про архітектурні достоїнства" цих споруд написано так багато, що повторюватися немає потреби. А ось з приводу інженерно-геологічних обгрунтувань такого будівництва інформації мало, тому має сенс загострити на цьому увагу. Той час було відзначено торжеством беззаконня в усіх областях, і в будівельній теж. Той, у кого були гроші, наймав працівників "числом побільше, ціною дешевше" і повністю довіряв їм зведення вельми складного (якщо, звичайно, слідувати правилам і нормативам) інженерно - технічного споруди, яким є дво-триповерховий заміський будинок.
В якості експертів та спеціалістів часто виступали дилетанти, так що не дивно, що попереднього дослідження та оцінки грунтів у місцях будівництва не проводилося - будували так званим "господарським способом, тобто вдома величезної ваги ставили найчастіше де доведеться, і негативні наслідки багатьох таких "будівництв століття" не змусили себе чекати.
В одних будинках почали з'являтися тріщини в несучих конструкціях, в інших деформації піддавався фундамент (а потім і стіни), в - третіх - несподівано давала текти квола гідроізоляція і підвальні приміщення затоплювали грунтові води. Перелік різного роду аварій дуже довгий, причому ліквідація їх нерідко вимагала великих сум, цілком порівнянних з вартістю первісного проекту. Хоча головне, мабуть, у тому, що побудований без урахування інженерно-геологічних факторів будинок потенційно небезпечний, а тому стає фактично неліквідним. Все, напевно, бачили в передмістях масивні "недобуд", які ніхто не хоче купувати, - виходить, що не тільки з-за бездарного архітектурного проекту.
Витяг уроків
Кажуть, історія нікого нічому не вчить, але в даному випадку стверджувати таке було б несправедливо: поступово змінюються підходи, потік інформації зростає, а разом з ним і обізнаність потенційного клієнта. Тим не менш, поговорити про цю проблему не зайве, благо, освіта - одна з основних функцій нашого видання.
Є цілий ряд факторів, які не завжди враховують при зведенні заміських будинків. До них відносяться: морозний пучение в глинах і суглинках, неоднорідність грунтів основи під підошвою фундаменту, наявність у стисливої товщі сильно деформованих торф'яних грунтів, сезонні коливання і загальний підйом рівня ґрунтових вод, можливість зсувних процесів при будівництві на схилах (про них вже говорилося вище) і т. д.
Розглянемо докладніше такий важливий фактор, як морозний пучение глинистих грунтів внаслідок сезонного промерзання і відтавання. Як правило, це трапляється, якщо підошва фундаменту розташована вище глибини промерзання грунту, а також, якщо будинок зводиться в зимовий період або будівництво на цей період "заморожується" без необхідних заходів з консервації. Прикладів сумною короткозорості в цьому відношенні безліч. Один заміський будинок, поставлений на столбчатом фундаменті (заглиблення трохи більше метра, у той час як грунти в нашому регіоні промерзають до півтора метрів), по весні став раптом деформуватися: дверні та віконні прорізи перекосило, а бруси обв'язки тріснули. У підсумку - ремонт, причому вельми дорогий.
Або інший приклад: під час будівництва в зимовий час підвал споруджуваного будинку не опалювався, результатом чого знову ж стала деформація будови. Оскільки верхні шари зв'язних грунтів при промерзанні разуплотняются, то під час зимового будівництва треба обов'язково підтримувати позитивну температуру грунтів основи.
Тепер візьмемо такий фактор, як неоднорідність грунтів основи під підошвою фундаменту. Унаслідок цієї неоднорідності з часом різні частини фундаменту (особливо стовпчастого і стрічкового) можуть йти в ґрунт на різну глибину.
Такі зрушення обов'язково відіб'ються і на надземних частинах будівлі, і по стінах можуть піти тріщини. Тому на ділянках землі, де є така небезпека, потрібно з особливою ретельністю проводити інженерно-геологічні вишукування, а саме: уточнювати будова масиву грунтів, підстилаючих підошву фундаменту, за допомогою шурфів або неглибоких свердловин ручного буріння.
Те ж саме слід робити, якщо в місцевості під шаром піску або глини залягають торфовища - вони вважаються слабким грунтом,який піддається сильній деформації і загрожує вищезгаданими "великими і малими неприємностями".
Ну і, звичайно, не можна обійти такий важливий момент, як облік фільтраційних властивостей грунтів основи і глибини залягання грунтових вод. Найголовніше - не забувати, що рівень ґрунтових вод у різний час року різний, тобто, підданий коливанням. Наприкінці спекотного літа, припустимо, він мінімальний, зате у весняний період, особливо після сніжної зими, може відчутно зрости. Передбачаючи це, слід зробити більш надійну гідроізоляцію, використовувати спеціальну марку бетону для фундаменту і т. п. Інакше одного разу ви побачите, що у вашому підвальному поверсі - справжній потоп, який сам по собі катастрофа, та ще й для будови небезпечний.
Отже, виявити і врахувати всі особливості грунтів можна тільки після інженерно-геологічних вишукувань, поєднуючи традиційні і сучасні методи. А провести їх під силу лише фахівцям, причому тут вже всім повинно бути зрозуміло, що запрошувати якусь дешеву "халтурную бригаду" - собі дорожче. У нашому місті є цілий ряд спеціалізованих компаній, які професійно виконують всі необхідні роботи. Замовник повинен тільки зуміти правильно сформулювати свої запити і не відмахуватися від рекомендацій фахівців, які бачать (в даному випадку це не перебільшення) крізь землю.
Пристрій фундаментів
Фундамент - це опорна частина будинку, призначена для передачі навантаження від вищерозташованих конструкцій на основу. Від надійної роботи фундаментів у більшій мірі залежать експлуатаційні якості будівлі, його довговічність.
Надійний фундамент - це основа міцного будинку. Глибина закладення і тип Фундаменту залежить від несучої здатності ґрунтів, рельєфу місцевості, поверховості будинку ( навантаження на фундамент ), рівня грунтових вод і т. д. При будівництві легких заміських будинків надійними та економічними є мелкозаглубленние фундаменти. Такі фундаменти закладаються на глибину 0,6 - 0,1 м. від поверхні землі або безпосередньо на поверхні землі, з заміною пучинистого грунту на пісок середньої крупності.
Фундамент є важливою конструктивною складової будови. Він дозволяє рівномірно розподілити тиск, створюване будівлею, на поверхні ґрунту, надати достатню міцність всьому спорудженню, не допустити руйнівного впливу грунтових вод і сильних морозів. Глибина закладення фундаменту залежить від промерзання грунту в зимовий час і підйому рівня ґрунтових вод, а також від несучої здатності грунтів, наявності в проекті будинку підвалів, загального характеру навантажень на фундамент і пр. Згідно з вищевикладеним підошва фундаменту має бути вільною від снігового покриву поверхні.
У Сніп наводиться схематична карта глибини промерзання грунтів, при цьому для супісків і пісків дрібних і пилуватих грунтів нормативні глибини промерзання приймаються з збільшує коефіцієнтом 1,2. Фундаменти внутрішніх стін, колон і інших конструктивних елементів в опалювальних частинах будівлі при відсутності підвалів закладають на меншу розрахункову глибину, але не менше 0,5 м від поверхні землі, при неодмінній оберігання їх від промерзання в період будівництва.
Відомі фундаменти кількох типів: стрічкові, стовпчасті, суцільні (плити) і палі з ростверком. Стрічкові фундаменти можуть бути прямокутної, трапецієподібної, ступінчастої форми. В деяких випадках вони мають розширену нижню частину (так звану подушку). Фундаменти трапецієподібної форми краще за інших справляються з навантаженням і не деформуються. Такого типу фундаменти зводять з бутобетону, залізобетону, збірних бетонних і залізобетонних блоків і плит. Небезпечних напружень і сколюючих напружень на бічних гранях фундаменту не виникне, якщо їх кути нахилу при бутової та цегляній кладці не перевищують 30 (а для бетону - 45) градусів.
Бутові фундаменти при кладці з рваного буту мають завширшки 0,6 м, з бутової плити - 0,5 м. Висота східців у таких фундаментах близько 0,5 м, ширина досягає 0,25 м. Фундаменти з бутового каменю повинні зводити кваліфіковані муляри, механізація таких робіт утруднена на відміну від укладання бутобетонних і бетонних фундаментів. Використовувати техніку в останньому випадку можна без обмежень.
Збірні фундаменти складаються з подушки - залізобетонних блоків (плит прямокутної або трапецієподібної форми, що укладаються на утрамбовану піщану підготовлену площадку товщиною 0,15 м, та вертикальних стінок з бетонних блоків. Блоки-подушки мають товщину 300 і 500 мм, завширшки 0,6-3,2 м, а блоки-стінки по ширині складають 0,3 0,6 м, за висотою 580 і 280 мм, по довжині 2,38, 1,18 і 0,78 м. При слабких грунтах у збірних фундаментах влаштовують залізобетонні пояси товщиною 100-150 мм або армовані шви товщиною 30-50 мм.
Стовпчасті фундаменти, як правило, встановлюють під окремі опори будівель - залізобетонні колони, цегляні стовпи та інше. Суцільні фундаменти роблять у вигляді монолітних ребристих залізобетонних плит, що доцільно для захисту підвалу від проникнення грунтової води.
Пальові фундаменти дають можливість повністю виключити земляні роботи в безпідвальних будівлях або скоротити їх обсяг за наявності технічного підпілля.
Фундаменти піддаються зволоженню просочується через грунт атмосферною вологою або ґрунтовою водою. Щоб виключити підмоканні фундаменту і грунту, влаштовують гідроізоляцію. У будинках з підвалом її укладають послідовно, в два шари: перший організовують в кладці фундаменту на рівні підлоги підвалу, а другий в цоколі, на 150-250 мм вище поверхні вимощення або тротуару. Ізоляційний шар складається, в свою чергу, з двох шарів битумоминозных рулонних матеріалів (руберойду), склеєних між собою бітумною мастикою. Крім того, зовнішні стіни і підлогу підвалу будівлі також гідроізолюють. Для захисту від зволоження ґрунту поверхневими водами біля стін будівлі влаштовують вимощення шириною не менше 0,8 м з ухилом від будівлі 0,02-0.1 м.
Деформаційні шви в фундаментах, стінах і підлогах підвалу заповнюють еластичною мастикою (резінобітумной сумішшю, легкоплавким бітумом з волокнистим наповнювачем), якщо це передбачено проектом. Після влаштування фундаментів, стін і перекриттів підвалів (в безпідвальних будівлях - фундаментів та цоколю) розбивочні осі з обноски переносять безпосередньо на споруджуване споруда (обноску далі можна не зберігати). В цей період повинні бути завершені роботи з прокладання внутрішньоквартальних та дворових постійних підземних комунікацій (водопровід, каналізація, тепломережа тощо).
Роботи нульового циклу закінчують складанням актів про правильність розбиття будівель і споруд на ділянці. Про перевірку якості ґрунтів в основах будівель і споруд, на закладення фундаментів. На приховані роботи за всіма видами операцій нульового циклу, про здачу підземних комунікацій відповідним організаціям.
Вимоги Сніп до фундаментів
СНиП 31-02 пред'являє до фундаментів, стін підвалів і підлог по грунту вимоги по міцності і деформативності при розрахункових значеннях впливів і навантажень, довговічності. Стіни опалювальних підвалів і підлоги по фунту повинні відповідати також вимогам щодо опору теплопередачі з умов енергозбереження, захисту від проникнення всередину конструкції атмосферної та грунтової вологи та повітря, запобігання накопичення конденсату водяної пари усередині конструкції. Загальні вимоги до конструкції. Основи та фундаменти будинків повинні відповідати вимогам СНиП2.02.01-83. При застосуванні пальових фундаментів слід дотримуватись вимог СНиП 2.02.03-85, а при будівництві будинків в умовах поширення вічномерзлих ґрунтів - вимоги СНиП 2.02.04-88. Фундаменти на природній підставі слід влаштовувати з монолітного бетону, збірних бетонних блоків або кам'яної (цегельній) кладки.
З майданчика під забудову будинку повинні бути видалені родючий шар ґрунту і рослинність, включаючи коріння, пні і деревні відходи, а також сміття. На ділянках, заражених мурахами (вирубки, просіки тощо), після корчування пнів грунт слід видалити на глибину не менше 300 мм Дно котлованів, траншей, ям для пристрою фундаментів (далі - котлованів) повинно бути зачищена до ґрунту з непорушеною структурою. Підстава з насипних незв'язних ґрунтів повинно бути утрамбована. Якщо за проектом під фундаментом розташовується траншея з прокладеними комунікаціями, то вона повинна бути заповнена утрамбованим грунтом або бетоном класу В 7,5 до позначки підошви фундаменту. В період будівництва будинку слід передбачити заходи щодо відведення підземних і поверхневих вод з котлованів.
У зимовий час не допускається проморожування грунтів підстав. У разі необхідності на майданчику під забудову будинку повинні бути СП 31 - передбачені водозахисні заходи для захисту від підземних і поверхневих вод, до яких відносяться вертикальне планування території та влаштування дренажу. Глибину закладення фундаментів на природній підставі слід приймати згідно з вимогами Сніп 2.02.01. Допускається пристрій мілкозаглублених фундаментів. Їх пристрій повинен відповідати вимогам СНиП 2.02.01. При виконанні заходів, які виключають прогрівання ґрунтів під підошвою фундаменту в будинках з опалювальними підвалами або технічними підпіллями, глибину закладення фундаментів слід приймати такою ж, як для будинків з холодними підвалами та підпіллям.
Фундаменти слід влаштовувати під стінами, колонами, пілястрами, камінами і димовими трубами. Допускається не передбачати розширення підошви фундаменту під монолітними бетонними стінами підвалу, якщо не перевищується розрахунковий опір грунту. Розміри підошви фундаменту на природній основі слід визначати за Сніп 2.02.01. Мінімальні розміри фундаментів допускається приймати за таблицею 5-2 за умови, що проліт балок перекриття, спираються на фундаменти (стіни підвалів) не перевищує 4,9 м, а розрахункові рівномірно розподілені навантаження на перекриття не перевищують 2,4 кПа. За умови, що ширина простінків менше ширини прорізів, загальна довжина таких прорізів і простінків повинна вважатися як довжина одного отвору.
Стіни підвалів влаштовують із монолітного бетону класу не нижче класу В 12,5 по міцності на стиск, збірних бетонних блоків або кам'яної (цегельній) кладки. Збірні бетонні блоки повинні бути виготовлені з бетону класу не нижче В 12,5 і відповідати вимогам ГОСТ 6133 або ГОСТ 13579. При навантаженнях на перекриття, відповідних п. 5.4.5, мінімальні значення товщини стін підвалів, сприймають горизонтальне тиск ґрунту, залежно від висоти підвалу і конструкції верхньої частини стін допускається приймати за таблицею 5-3.
В місцях влаштування майданчиків для обпирання балок перекриття товщина стіни підвалу на верхній ділянці може бути зменшена до 90 мм. При цьому висота ділянки повинна бути не більше 350 мм. В разі облицювання зовнішніх стін будинку цегляною кладкою допускається продовжувати цю облицювання на надземну частину стіни підвалу. При цьому товщина надземної частини цих стін на облицьованих ділянках може бути зменшена до 90 мм. Лицювальна цегляна кладка повинна кріпитися до стіни підвалу металевими стяжками, розташовуються з кроком не більше 200 мм по вертикалі і не більше 900 мм по горизонталі. Зазор між стіною підвалу і облицюванням повинен бути заповнений будівельним розчином.
Відмітка верху зовнішніх стін підвалів повинна бути не менше ніж на 150 мм вище рівня планування грунту. Якщо зовнішні стіни першого поверху мають дерев'яну обшивку або штукатурку по дерев'яній обрешітці мінімальна відстань від низу обшивки (штукатурки) до рівня планування повинен складати не менше 200 мм. 5.5.8 У зовнішніх стінах підвалів з монолітного бетону або кам'яної кладки довжиною понад 25 м слід передбачати деформаційні шви, розташовані на відстані не більше 15 м один від одного. Конструкція деформаційних швів повинна перешкоджати проникненню вологи всередину підвальних приміщень та запобігати зміщення суміжних ділянок стін підвалів. Внутрішні стіни підвалів, які не відчувають впливу горизонтального тиску ґрунту, повинні відповідати вимогам внутрішніх стін і перегородок.
Такі вимоги цього підрозділу поширюються на колони, стовпи (з кам'яної кладки) і пілястри, що підтримують прогони перекриттів підвальних приміщень, несучих навантаження не більше ніж від двох перекриттів, а також на колони (стовпи), що підтримують даху автостоянок. При цьому довжина балок, що спираються на прогони, не повинна перевищувати 4,9 м, а навантаження на перекриття повинні відповідати. Конструкція колон (стовпів) повинна забезпечувати центральне спирання колони на фундамент і надійний зв'язок з спираються на них елементами конструкції перекриття. Зовнішні колони (стовпи) повинні бути эаанкерены у фундаментах і з'єднані з конструкціями перекриттів за допомогою анкерних болтів для запобігання вертикального і горизонтального зміщення. Дерев'яні колони при їх установці повинні відділятися від бетону поліетиленовою плівкою або покрівельним матеріалом.
Розміри поперечного перерізу колон (стовпів) при навантаженнях по п. 5.6.1 повинні складати не менше: для колон із сталевих труб - зовнішній діаметр 73 мм, товщина стінки 4,8 мм; для дерев'яних колон: круглих - діаметр 184 мм; прямокутного перерізу - 140 х 140 мм; для монолітних бетонних колон: круглих - діаметр 230 мм; прямокутного перерізу - 200 х 200 мм; для стовпів з кам'яної кладки - 250x250; 288x288; 190x390 мм. Ширина верхніх опорних плит колон повинна бути не менше спираються на них елементів перекриття. Допускається не влаштовувати верхню опорну плиту для металевої колони, якщо спирається на колону металева балка і конструктивно передбачено їх з'єднання. Пілястри повинні влаштовуватися в стінах підвалів, які мають товщину не більше 140 мм, в місцях обпирання елементів перекриття. Пілястри повинні бути надійно з'єднані зі стіною підвалу по всій висоті. Розміри поперечного перерізу пілястр з монолітного бетону повинні бути не менше 50x300 мм, а в разі їх пристрою з кам'яної кладки - 90x290 мм. Верхня частина стін підвалів і пілястр в місцях обпирання елементів перекриття повинна мати суцільний переріз на висоті не менше 200 мм.
Вимоги цього підрозділу поширюються на підлогу, не є несучим елементом фундаментів і влаштовуються у вигляді монолітної бетонної плити, покладеної на грунт підстави або на підстильний шар. Підстильний шар підлоги по грунту з утрамбованого щебеню або грубозернистого піску повинен бути товщиною не менше 100 мм, Вміст частинок розміром менше 4 мм в шарі повинно бути не більше 10 % за масою. Допускається не влаштовувати підстильний шар під підлогою автостоянок, а також на майданчиках, де грунтові гази не представляють небезпеки. Проникання води під підлоги по грунту повинно припинятися вертикальної плануванням території і пристроєм дренажу. У разі укладання дренажних труб поверхня підлоги повинна мати ухил для стоку води.
При наявності гідростатичного тиску підземних вод під підлогою бетонну плиту слід розраховувати на сприйняття гідростатичного тиску.
Між бетонною плитою підлоги і підставою слід укладати матеріал, що перешкоджає зчепленню бетону плити з основою або скельною породою (наприклад, поліетиленову плівку). Дерев'яні підлоги, що влаштовуються по бетонній плиті, повинні бути виконані з пиломатеріалів, захищених від гниття відповідно до вимог СНиП 2.03.11. Покриття грунту в неопалюваних підвалах і підпіллях повинні складатися із: а) шару асфальту товщиною не менше 50 мм; б) монолітної плити з бетону М150 на портландцементі товщиною не менше 100 мм; в) шару рулонного гідроізоляційного иликровельного матеріалу або шару поліетиленової плівки товщиною 0,1 мм. Підлоги по грунту у неопалюваних підвалах і підпіллях повинні складатися із: а) монолітної бетонної плити товщиною не менше 50 мм; б) поліетиленової плівки товщиною не менше 0,15 мм.
Дренаж під підошвою фундаментів зовнішніх стін будинку, зовнішніх стін підвалів або підпіль, а також під підлогами по грунту може бути здійснено за допомогою дренажних труб або шляхом влаштування дренажного шару. Дренажні труби і дренажний шар повинні укладатися на грунт з непорушеною структурою або на утрамбований підготовку.
Дренажні труби слід укладати з зовнішньої сторони фундаменту або під підлогою по грунту таким чином, щоб верх труб знаходився нижче бетонної плити підлоги по грунту. В стиках дренажних труб повинні лишатися зазори 6-10 мм, що перекриваються зверху поліетиленовою плівкою товщиною 0,1 мм чи руберойдом. Укладені дренажні труби збоку і зверху на висоту не менше 150 мм повинні засипатися дренирующим матеріалом (щебенем або грубозернистим піском) з вмістом не більше 10 % за масою частинок розміром менше 4мм.
При влаштуванні дренажного шару з матеріалу, що відповідає вимогам п. 5 8.5, товщина цього шару під підошвою фундаменту повинна бути не менше 125 мм, а в плані шар повинен виступати на 300 мм від зовнішньої сторони фундаменту. На зволожених будівельних майданчиках, де частину матеріалу дренажного шару втискається у грунт, слід збільшувати товщину цього шару з таким розрахунком, щоб товщина незабрудненого грунтом основи шару склала не менше 125 мм. Розташування будинку на майданчику і вертикальне планування ділянки повинні забезпечувати відведення поверхневих вод від будинку. виконані з пиломатеріалів, захищених від гниття відповідно до вимог СНиП 2.03.11.
Вологоізоляція і гідроізоляція підвалів.
Зовнішні поверхні стін підвалів та технічних підпіль і підлоги по грунту повинні мати влагоиэоляцию, якщо рівень планування грунту знаходиться вище рівня ґрунту з внутрішньої сторони стіни підвалу, або гідроізоляцію, якщо є небезпека гідростатичного тиску підземних вод. Покриття підземних споруд (каналів, колодязів, стічних резервуарів) повинні мати гідроізоляцію для запобігання попадання води всередину споруд. Для влаштування вологоізоляції або гідроізоляції застосовують наступні матеріали: бітумна мастика за ГОСТ 2889; герметизуюча нетвердеющая будівельна мастика за ГОСТ 1479; бітумно-гумова мастика ізоляційна по ГОСТ 15836; гідроізол по ГОСТ 7415; ізол по ГОСТ 10296; поліетиленова плівка з ГОСТ 10354; руберойд по ГОСТ 10923; склоруберойд по ГОСТ 15879.
До пристрою влагоизоляционных або гідроізоляційних шарів зовнішні поверхні стін підвалів повинні бути оштукатурені цементним розчином товщиною не менше б мм. При цьому для стін з монолітного бетону всі поглиблення і нерівності, що залишилися після розпалубки, повинні бути закладені цементним розчином чи влагоизоляционным (гідроізоляційним) матеріалом і зашліфовані урівень з поверхнею бетону. Штукатурний шар повинен бути з'єднаний выкружкой з фундаментом в місці обпирання на нього стіни. Вологоізолюючий матеріал повинен наноситися на оштукатурену або гладку поверхню бетонних стін підвалів, розташовану нижче рівня планування грунту. Внутрішня поверхня стін підвалів, розташована нижче рівня планування грунту, також повинна мати вологоізолюючий шар у разі, коли опоряджувальний шар або коли для кріплення теплоізоляції або оздоблювального шару встановлюються дерев'яні елементи, що стикаються з поверхнею стіни. При влаштуванні підлог по грунту вологоізолюючий шар укладається під бетонною плитою підлоги. У разі влаштування покриття (наприклад, із керамічної плитки) підлоги по бетонній плиті допускається укладання влагоізоляціонние шару поверх бетонної плити із закладом його країв у стик між плитою і фундаментами.
Вологоізолюючий шар, що укладається під плитою, повинен складатися з поліетиленової плівки товщиною не менше 0,15 мм або з рулонного гідроізоляційного або покрівельного матеріалу. Стикові з'єднання плівкових або рулонних матеріалів повинні виконуватися внахлест з шириною перекриття не менше 100 мм. Вологоізолюючий шар, що укладається поверх плити, повинен складатися не менше ніж з двох шарів бітуму, що наноситься методом обмазки, або поліетиленової плівки товщиною не менше 0,05 мм, або іншого матеріалу з аналогічними властивостями.
Гідроізоляційний шар повинен влаштовуватися на оштукатуреній або гладкої поверхні стін підвалів не менше ніж з двох шарів гідроізоляційного матеріалу на бітумній основі, що наклеюються на шар бітуму і обмазываемых зверху бітумом.
При наявності гідростатичного тиску підземних вод в підлогах по ґрунту слід влаштовувати систему мембранної гідроізоляції, яка складається з двох шарів бетону товщиною не менше 75 мм і кожен шару бітуму або іншого гідроізоляційного обмазувального матеріалу між ними, доводимого до гідроізоляційних шарів на стінах підвалу.
Захист підвалів від грунтових газів
При наявності на майданчику будівництва грунтових газів конструкції приміщень (окрім гаражів і неогороджених ділянок будинку), дотичні з грунтом (стіни підвалів, підлоги по ґрунту, покриття підземних споруд), повинні мати ізоляційний шар для запобігання проникнення грунтових газів. Функції такого ізоляційного шару можуть виконувати влагоізоляціонние та гідроізоляційні шари. Ізоляційний шар може виконуватися з поліетиленової плівки товщиною 0,15 мм.
Стики між плитою підлоги по грунту і стінами підвалів, а також усі % зазори в плитах по грунту у місцях пропуску труб і інших конструктивних елементів повинні бути герметизовані з застосуванням нетвердеющих герметиків. Отвори для стоку води в плитах підлоги по грунту повинні мати гідравлічні затвори для запобігання проникнення грунтових газів.
Пароізоляційний шар не потрібно для гаражів і неогороджених ділянок будинків.
При відсутності внутрішньої вологоізоляції стін за п. 5.7.6 блоки нижнього ряду стіни не повинні мати порожнеч, а в місці примикання плити підлоги до стіни має бути покладений шар гідроізоляції, прикріплений до стіни і плити підлоги пластичним герметизуючим складом або заведений під плиту підлоги. При влаштуванні підлог по грунту пароізоляційний шар укладається під бетонною плитою підлоги. У разі влаштування роздільної конструкції підлоги по бетонній плиті пароізоляційний шар укладається поверх бетонної плити. У разі укладання пароізоляції під плитою стикові з'єднання пароізоляційного матеріалу повинні виконуватися внахлестку з шириною перекрита не менше 300 мм. В разі укладання пароізоляції поверх плити стики пароізоляційного матеріалу повинні бути герметизовані.
У випадках, коли в проекті будинку не передбачені заходи по забезпеченню опору фундаментних стін силам, що виникають при зворотній засипці пазух котловану і (наприклад, контрфорси, пілястри), роботи по зворотній засипці слід виконувати після влаштування перекриття над підвалом або підпіллям. При виконанні робіт по зворотній засипці пазух і котлованів слід передбачити заходи, що дозволяють уникнути пошкодження дренажних труб, стін підвалів і нанесених на них теплоізоляційних, влагоизоляционных, гідроізоляційних і пароізоляційних шарів. Грунт зворотної засипки має бути утрамбований і укладений з ухилом від будинку для запобігання стоку поверхневих вод до стін підвалів. У грунті зворотної засипки в межах 60 см від стіни будинку не повинно бути включень валунів і уламків понад 250 мм.
ІСТОРІЯ ФУНДАМЕНТОБУДУВАННЯ.
А злі язики сучасників приписують "падіння" знаменитої похилої вежі в Пізі тій обставині, що невдаха зодчий Банануус просто заощадив на фундаменті, прагнучи збільшити свій дохід.Фундаментом, як оповідає найдавніший трактат, називається підстава споруди, тобто та частина, яка знаходиться в землі і несе на собі тягар всього будинку, видимого над землею. В одних місцях фундаменти даються самою природою, в інших доводиться вдаватися до мистецтва.
Найдавніші єгипетські храми, незважаючи на свою масивність, будувалися так, що їх внутрішні стіни взагалі не мали фундаментів. З часом ставлення до фундаментів змінилося. Вже в IV ст. до н. е. не тільки зовнішні стіни приміщень покоїлися на солідному підставі двох - або тришарової кладки, що йде в землю майже на 1,4 м. Фундамент почали влаштовувати по всій площі будівлі.
Знамениті храми Рамсеса IV в Дар-Ель-Бахрі і Нектанеба II в Ель-Кабе стоять на восьмислойном підставі, образующем масивну платформу. У Стародавній Греції фундаменти зазвичай зводилися не суцільними, а тільки під стінами та окремими опорами. Різноманітні види фундаментів. Ось, приміром, хатини з дерева, гілок і листя в селищах Малонезии на Тробианских островах в Океанії спочивають на потужних кам'яних плитах або на палях, підносяться над рівнем землі на 2 м. Лише в Новій Зеландії вони злегка заглиблені в землю.
Сьогодні 18 тис. малонезийцев живуть у будинках на палях, забитих у дно затоки. Іноді житла мали на плотах, іноді на спеціальних помостах, підтримуваних палями, на насипах або дамбах серед води. Такий тип житла існує у різних куточках земної кулі і в наші дні у народів, що займаються рибальством. Дослідники з'ясували, що подібні і більш примітивні житла європейці будували понад 16 тисячоліть тому.
Вчені припускають, що пальові будівлі - це елементарний захист від звірів, людей, припливів води. А напівосілі мисливці використовували в якості фундаменту живі дерева, влаштовуючи на них свої міцні житла, на зразок пташиних гнізд. Тут, мабуть, дійсно переважала турбота про безпеку. На довгих соснових і дубових палях, сполучених складною гратчастої системою, збудовані будинки у Венеції. Під підставу лише однієї церкви Санта Марія делла Салютэ, побудованої в XVII ст., використовували 110 тис. паль.
При перебудові Петропавлівській фортеці в кам'яну, розпочатої в 1706 р. і тривала з перервою більше 30 років, було забито близько 40 тис. паль. У XVI ст. в Голландії для зведення фундаменту амстердамської ратуші знадобилося вбити в насичену водою ґрунт понад 13 тис. паль. Справа це було дуже непростим, адже тільки в XIX ст. палі в землю стали забивати паровим копром (за 1 год - 10-15 паль, залежно від ґрунту), а до цього їх забивали тільки вручну.
Пальові будівлі в Європі свідчать не тільки про будівельних прийомах, але і про міцність первіснообщинних порядків. Для того щоб вирубати і загострити кам'яною сокирою сотні, а іноді і тисячі паль, доставити їх до берега озера і вбити в топкий грунт, потрібна величезна кількість робочих рук. Повинен був існувати добре організований колектив і вмілий "прораб".
У ті далекі часи подібним колективом могла бути лише родова община, спаяний не тільки кровними узами, але і колективним виробництвом. Такого роду споруди знайдені в Північній Італії, Південній Німеччині, у Північній Європі - від Ірландії до Швеції, їх залишки, - у Вологодській області і на Уралі.
В період пізнього неоліту почали споруджувати капітальні фундаменти: простір між зовнішніми стінами фундаменту засипали каменем і утрамбовували глиною. Будівництво на палях, відоме з найдавніших часів, застосовується у найсміливіших проектах майбутнього - наприклад, у проектах міст, що споруджуються серед моря.
На Русі зруби житлових і громадських будівель ще в XVII ст. частіше ставилися на землю без фундаментів, у зв'язку з чим нижні вінці рубалися з кондової сосни або модрини і спиралися в кутах на опори-валуни. Зводилися й масивні фундаменти з колотого пісковику чи вапняку на розчині на глибину 90-120 см і інші, більш складні фундаменти. Один з таких фундаментів підведений під стіни унікальної церкви Покрова на Нерлі поблизу Володимира. Фундамент з булижника каменю закладений на глибину 1,6 м, і його підошва впиралася на шар тугопластичної глини.
Старі майстри показали хороше знання будівельної геології. Під фундаментом зводили у два прийоми основу стін заввишки 3,7 м з тесаного каменю. Зовні і всередині ці стіни обсипали глинистим супіщаним ґрунтом, потім грунт щільно утрамбовували. Таким чином, підстава храму виявилося на глибині 5,3 м всередині штучного пагорба. В будівництві Успенського собору в Москві в 1475 р. Фьораванте "по своїй хитрості" вперше застосував глибоке закладення фундаменту (понад 4 м), під який попередньо були забиті дубові палі.
Через п'ятсот років у Москві спорудили величезну Останкінську вежу висотою 536 м. Вежа, вага якої разом з фундаментом становив 51400 т, була зведена на монолітному залізобетонному кільцевому фундаменті шириною 9,5 м, заввишки 3 м і діаметром (описаної окружності) 74 м. Фундамент закладений у грунт на глибину всього 4,65 м. За розпорядженням Петра I складалися письмові вказівки, як класти фундамент. Відомі багато старовинні кошторису на будівництво, в яких описуються фундаменти.
У Росії перше керівництво по вибору підстав і влаштуванню фундаментів з'явилося в першій чверті XVIII в. Для будівництва великих залізничних мостів, що розгорнувся наприкінці першої половини XIX ст. було розробити науково обґрунтовані прийоми влаштування основ і фундаментів.
Одним з основоположників науки про підстави і фундаменти в Росії був інженер М. С. Волков, який у працях "Про дослідженні ґрунтів землі, виробленому в будівельному мистецтві" (1835) і "Про підставах кам'яних будівель" (1840) дав струнку теорію підстав і фундаментів, схема та основна частина якої збереглися до теперішнього часу.
Первый систематический курс по основаниям и фундаментам, составленный проф. В.М.Карловичем, был издан в 1869 г. Определение минимальной глубины заложения фундамента из условий прочности основания впервые было дано в 60-х годах прошлого столетия проф. Г.Е. Паукером. Этот вопрос экспериментально исследовал проф. В.И.Курдюмов, который установил, что при вдавливании жесткого фундамента в сыпучий грунт в последнем образуются криволинейные поверхности скольжения.
Опыты Курдюмова описаны в его труде "О сопротивлении естественных оснований", изданном в 1889 г. Важной задачей в XX столетии являлось создание теории расчета оснований и фундаментов. В 1914 г. проф. П.А.Минаев на основе экспериментальных работ показал возможность применения теории упругих тел для определения напряжений и деформаций в сыпучих телах. Это позволило использовать теорию упругости в качестве теоретической базы механики грунтов. Этому также способствовала работа проф. К.Терцаги "Строительная механика грунтов на физической основе".
В Советском Союзе механика грунтов получила большое развитие в связи с огромными задачами, поставленными перед строителями планами народного хозяйства. Для их выполнения потребовалось решить многие сложные проблемы фундаментостроения.
