ОЧИСНІ СПОРУДИ БУДИНКІВ 2

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

а також висушеного на повітрі мулу в якості добрива слід дотримуватися певні гігієнічні вимоги, а саме, не допускати попадання мулу на овочеві рослини, які споживаються людиною у сирому вигляді. Якщо компостування не передбачається, то осад слід якомога швидше змішати з землею, перекопавши його. Іл вноситься в грунт при наявності в саду досить великий необробленої площі землі. Тому перед видаленням мулу з септика слід своєчасно подбати про його подальше використання. Форма багатокамерних септиків може бути самою різною.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Ціни на шлакоблоку в Кіровограді не залишать байдужими!

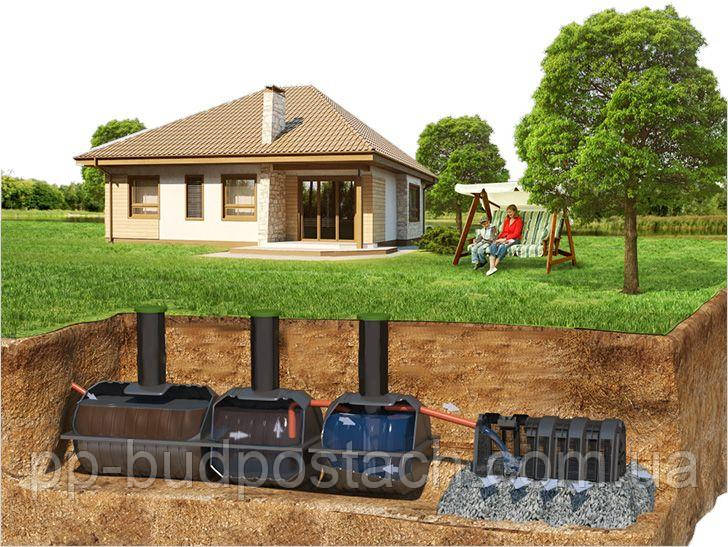

Існують як прямокутні, так і круглі в плані септики. Форма камер майже не впливає на продуктивність септиків, тому важко віддати перевагу тій або іншій формі. Прямокутні септики простіше всього влаштовувати з цегли, так як при цьому легко здійснити заповнення швів і забезпечити гладку поверхню внутрішніх стінок. Це має важливіше значення для герметичності септика. Прямокутні септики мають нескладну конструкцію перекриття. Круглі в плані септики здаються кращими, так як на їх пристрій йде менше будівельних матеріалів, а отже, знижуються будівельні витрати. При тому ж обсязі стіни круглого в плані септика мають менший периметр, ніж стіни прямокутного. Крім того, круглі стінки септиків краще сприймають тиск, який чиниться грунтом, тому їх можна робити більш тонкими. Продуктивність септиків залежить не стільки від їх форми (круглої або прямокутної), скільки від окремих деталей їх конструкції.

Отвори для впуску і випуску води слід розташовувати якомога далі один від одного, щоб уникнути гідравлічного короткого замикання. Цієї мети в відомій мірі служить поділ великих септиків на окремі камери. При належній організації протоки можна уникнути утворення застійних зон, слабо беруть участь у процесі обміну води. Септик розраховується по глибині таким чином, щоб між донним осадом і шаром плаваючого мулу знаходився шар води завтовшки близько 1 м. У цьому просторі відбувається перемішування зброджуваного вмісту септика, завдяки чому знову надійшла стічна вода може ефективно заражатися гнильними бактеріями. Звідси мінімальна корисна висота приймається рівною 1,2 м. Якщо заповнення септика намічається на висоту понад 2 м, слід передбачати відхилення потоку по вертикалі. Осів і плаваючий мул не повинен витікати разом з водою через отвори, зроблені в стінках камер, і через стічну трубу. Ці вимоги щодо припливу й відведення, а також щодо зв'язку між камерами можуть бути забезпечені різноманітними способами, тому тут важко рекомендувати якусь певну конструкцію. Для того щоб трубопровід, що підводить стічні води до септика, не замерзав, його укладають а землю на глибину не менше 50-60 див Від глибини шару води і товщини днища септика залежить глибина котловану, яка а середньому становить близько 2 м. Якщо нижня частина септика знаходиться нижче рівня залягання грунтових вод, то будівельні витрати значно збільшуються як внаслідок подорожчання виробництва робіт, так і тому, що конструкція септика в цьому випадку повинна враховувати вплив підйомної сили, тобто бути відповідно важче. Крім того, слід передбачити гідроізоляцію, запобігає просочування стічних вод з септика і змішання їх з ґрунтовими водами, а також потрапляння грунтових вод в септик.

Зазвичай септики розташовують таким чином, щоб вони не піддавалися впливу грунтових вод. Проте ні в якому разі не слід зменшувати мінімальну корисну висоту септика, рівну 1,2 м. Необхідно також враховувати, що грунтові води до моменту будівництва випадково можуть розташовуватися нижче, ніж зазвичай. Тому потрібно завчасно дізнатися про максимальному рівні ґрунтових вод. Септики можуть виконуватися із збірних бетонних елементів, цегли, а також з бетону в опалубці. Було б помилкою вважати, що для пристрою цегляного септика можна використовувати неякісний цегла, оскільки конструкція септика з такої цегли недовговічна. Слід також враховувати, що матеріал, з якого споруджено септик, може піддаватися сильним агресси ним впливів як органічно: і мінеральних кислот, які перебувають стічних водах і мулі, так і газообразны продуктів розпаду, наприклад двуокис вуглецю, аміаку і сірководню.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Розчинена у воді вуглекислота впливає на вапно розчину і бетон, в результаті чого утворюються бікарбонати, що легко вимиваються водою. Сірководень у вологому середовищі септика проявляє кислотні властивості, а також має руйнівний вплив на матеріал септика. Пористий, слабкий цегла з великим вмістом вапна піддається найбільш сильним руйнівним впливам і тому рідко застосовується в якості будівельного матеріалу. Найбільш довговічним є клінкерна цегла, що має щільну гладеньку поверхню, однак його не завжди можна отримати для будівництва септиків. Надалі ми дамо ще кілька практичних рекомендацій, які слід враховувати при самостійному пристрій септика, а також, зрозуміло, і при виконанні робіт будівельною організацією. Ці вказівки, крім того, полегшать замовникові оцінку якості виконаних робіт.

Цеглу укладають на цементний розчин, має складу 1:4 із незначною добавкою вапна. Свіжий розчин швів цегляної кладки розшивається на глибину 2 див. Потім шви щільно закладаються цементним розчином складу 1:3. Якщо бетонування ями проводиться на місці, обов'язково слід застосовувати щільний бетон. Співвідношення між цементом і гравієм має становити приблизно 1:3, однак не менше 1:4. Наявність в суміші великої частини цементу не тільки сприяє підвищенню її міцності, але також дуже важливо для герметичності септика. З цієї причини не слід вибирати грубозернистий гравій. Крупність зерен не повинна перевищувати 30 мм. Половину загальної кількості повинні складати зерна розміром до 7 мм. Бетон між стінками опалубки слід укладати, добре ущільнюючи, шарами не більше 15 див. Особливо ретельно слід проводити ущільнення бетону у внутрішньої опалубки з метою створення герметичної, гладкій поверхні, не має порожнеч. Стандартні ущільнюючі добавки для бетону збільшують його довговічність. Однак бетонна суміш не повинна містити надто великої кількості води, так як рідкий бетон після затвердіння виявляється більш водопроникних. Незважаючи на всі обережності, при розпалубки утворюються порожнечі у внутрішніх стінках і дні, які повинні в подальшому заповнюватися. Їх закладають шляхом ретельної затірки поверхонь цементним тестом з допомогою повстяної терки. Щоб розчин краще приставав, не слід давати йому швидко висихати. Оштукатурювання стінок навіть із застосуванням штукатурного розчину з великим вмістом цементу не може бути рекомендовано, оскільки воно не забезпечує водонепроникності. При прониканні агресивних стічних вод в штукатурку остання досить швидко руйнується, а потім агресивного впливу піддаються незахищені ділянки стін. Тому доцільніше покривати стіни септика бітумними емульсіями. Ці емульсії слід наносити на абсолютно суху поверхню бетону або розчину. Для ефективного ущільнення поверхні необхідно передбачати багатошарове покриття; перший шар виконується з наноситься в холодному стані рідкого бітумного розчину, поверх якого потім наноситься шар гарячого бітуму. Пристрій дьогтьових покриттів є недоцільним, так як деякі складові частини дьогтю, потрапляючи в розчин, можуть викликати загибель гнильних бактерій. Незважаючи на ретельне виконання всіх робіт по влаштуванню септика з дотриманням всіх перерахованих вказівок, все ж виникають труднощі з-за сильного впливу корозії на спорудження. Зона, що знаходиться вище дзеркала води, також схильна агресивних впливів, оскільки кислотні оксиди у вологій атмосфері розчиняються в конденсаті, оседающем на стінках і на перекритті септика. Утворення конденсату можна зменшити найпростіше шляхом влаштування теплоізоляції перекриття, наприклад шляхом засипання його землею. Ефективним заходом боротьби з корозією є епізодичне вапнування вмісту ями, завдяки чому відбувається нейтралізація агресивних кислот, Перегородки, що розділяють септик на окремі камери, виконуються зазвичай не настільки масивними у порівнянні зі Стінками септика, оскільки вони не сприймають жодного тиску грунту і води. Однак вони з обох сторін піддаються агресивних впливів, тому рекомендується робити ці перегородки такої ж товщини, як і зовнішні стінки, тобто влаштовувати цегляні перегородки товщиною 25 і бетонні завтовшки 20 см. Для забезпечення необхідної міцності цілком достатньо пристрій стінки товщиною 12 см за умови, що камери заповнені водою на однакову висоту. Дно ями слід виконувати таким же щільним, як і стіни. При високому рівні ґрунтових вод, що призводить до утворення підйомної сили, днище слід армувати сталевою арматурою. Крім того, в зоні залягання грунтових вод передбачається додаткова гідроізоляція септика з двох-трьох шарів руберойду, що наклеюються один на одного. Перекриття септика має бути розраховане на витримування навантаження від засипки землею. Якщо воно влаштовується з бетонних плит шириною від 20 до 25 см, то в таких плитах з нижньої сторони передбачається сталева арматура. Товщина захисного шару арматури повинна становити не менше 3 см, щоб сталь під впливом вологи не піддавалася корозії. Крім того, на нижню сторону плит наноситься шар бітуму. Шви між плитами перекриття закладаються цементним розчином, за винятком швів між тими плитами, які епізодично піднімають видалення мулу. Камери септика можуть з'єднуватися між собою різними способами. Найбільш характерними видами з'єднань є наступні: трубні з'єднання за рівнем дзеркала води із застосуванням заглибних труб або напівзаглибних перегородок, ряд горизонтальних овальних або круглих отворів приблизно на половині висоти від днища до дзеркала води або вертикальні щілини по всій висоті стіни.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Занурювальні труби і напівзаглибні перегородки повинні опускатися у воду на глибину 30 см і настільки ж виступати з води, щоб мул і плаваючі речовини не могли попасти в сусідню камеру. У верхній частині занурювальні труби повинні бути відкриті, щоб гази, що виділяються в процесі бродіння, могли виходити за ним з септика. Горизонтальні отвори, передбачені на половині висоти від днища до дзеркала води, виконуються так само просто, як і вертикальні. Пристрій останніх забезпечує рівномірний рух води, так як в цьому випадку стічна вода може по всій висоті переходити з однієї камери в іншу. Для того щоб донний осад і плаваючий мул не могли проскочити крізь отвори, ширина останніх повинна бути не більше 1,5 см. З'єднання, виконані у вигляді поздовжніх щілин, забезпечують одночасне наповнення всіх камер при експлуатації септика. В результаті цього перегородки не піддаються одностороннього тиску. У разі з'єднання камер септика іншими способами слід з тієї жв причини передбачати ще один невеликий отвір на висоті приблизно 50 см від дна, з допомогою якого при заповненні або спорожнення септика відбувається урівноваження гідростатичного тиску. Наведені тут вказівки по вибору конструкції і способу будівництва малих і великих септиків стосуються насамперед тих споруд, які можна побудувати для одноквартирного будинку переважно своїми силами. Слід лише нагадати, що навіть на будівництво очисних споруд малої каналізації обов'язково потрібен дозвіл відповідних органів. Тому до початку провадження робіт слід представити всю технічну документацію для погодження її з органами будівельного нагляду за місцем проживання. Всім бажаючим вдатися до допомоги підрядної будівельної організації нагадуємо, що для будівництва малих очисних каналізаційних споруд розроблено ряд типових проектів. Застосування типових проектів допоможе уникнути помилок при будівництві, а крім того, дозволить знизити будівельні витрати. Типовий проект "Очисні споруди малої каналізації" включає багатокамерні септики, призначені для видалення із стічних вод осаду, корисний об'єм яких становить не менше 3 м3 з розрахунку 200 л на кожного жителя, і септики для часткової біологічної очистки стічних вод, корисний об'єм яких визначається з розрахунку 1000 л на кожного жителя. Септики цих типів з мінімальним об'ємом повністю монтуються із збірних залізобетонних елементів. При будівництві септиків більшої ємності збірні залізобетонні елементи застосовуються тільки для пристрою стін та перекриття, а днище виконується монолітним. Є ряд організацій виробників, що постачають всі необхідні збірні залізобетонні елементи для будівництва очисних споруд малої каналізації за типовим проектом.

Для монтажу цих невеликих септиків, повністю виготовлених із збірних елементів, застосовуються потужні підйомні механізми, оскільки маса окремих елементів складає від 1 до 1,75 т. З допомогою багатокамерних септиків можна досягти лише неповної очистки стічних вод, яка полягає в обстоюванні у разі застосування малих септиків і в частковій біологічного очищення при застосуванні великих. При цьому в більшості випадків потрібна подальша обробка стічних вод. Застосовуються на великих очисних спорудах методи очистки, докладно розглянуті в подальшому, для обробки невеликих кількостей стічних вод недоцільні, так як вони вимагають великих витрат на обслуговування споруд. Тому перевага віддається більш простим споруд, здавна добре зарекомендували себе, а саме—підземним песчаногравийным фільтрів і фільтруючим траншей. Їх застосування дає особливо хороший ефект при наявності досить великих садових і присадибних ділянок. Завдання підземної фільтрації полягають, по-перше, в очищенні стічних вод після септика, при якій триває процес розкладання і мінералізації все ще здатних до гниття органічних речовин, а по-друге, в тому, щоб шляхом розподілу стічних вод у ґрунті садової ділянки забезпечити наявність вологи і добрив, що має важливе значення для росту рослин. Таким чином, при застосуванні систем підземної фільтрації відбувається, з одного боку, очищення стічних вод, а з іншого — їх утилізація. Про використання стічних вод, які є по суті покидьками, ми будемо говорити більш докладно трохи пізніше. Тут слід лише вказати на те, що подпочвенная фільтрація стічних вод сприятливо позначається на рості і врожайності садових культур, завдяки чому велика частина витрат по експлуатації очисних споруд з плином часу окупається. Підземна фільтрація може справедливо розглядатися як біологічний метод очищення стічних вод. Мова в даному випадку йде не про те, щоб просто позбутися від стічних вод шляхом відведення їх у грунт. Навпаки, відбуваються в населеною живими організмами грунті процеси викликають разів речення органічних забруднень, що є метою будь-якої очистки. Грунт не слід розглядати як якийсь фільтр, механічно затримує забруднення, які застряють в наявних у ґрунті пустотах. Якщо спробувати таким шляхом очищати стічні води від великих забруднень, то порожнечі дуже скоро заповняться осіли в них зваженими речовинами, що зробить всю систему повністю непрацездатною Тому підземне зрошення предплагает попереднє очищення стічних вод від зважених речовин. Для цього можуть бути використані вже відомі нам септики. Біологічні процеси очищення стічних вод методом підземного зрошення відбуваються не шляхом гниття без доступу повітря, а навпаки, при протіканні їх повинен бути забезпечений безперешкодний доступ кисню, сприяє аеробного розкладання. Ми вже бачили, що при цьому підвищується активність різноманітних живих організмів, які сприяють швидкому розкладанню органічних забруднень. При підземному зрошенні, звичайно, не відбуваються ті ж процеси, що й при самоочищенні води у водоймі. По-перше, вода, випускається з багатокамерного септика, в якому відбувається попереднє очищення, що не містить кисню і населена гнильними бактеріями, а по-друге, умови, в яких знаходяться населяють грунт, організми, що відрізняються від умов життя водних рослин і тварин організмів.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Однак при належному пристрої системи підземного зрошення можна досягти мінералізації забруднень, тобто створити умови, при яких коріння рослин зможуть поглинати містяться в стічних водах поживні речовини. Ми бачимо, що і тут, коли стічна вода присадибної ділянки очищається і одночасно використовується, замикається кругообіг органічних речовин. Не у всякій ґрунті є умови, сприятливі для успішного здійснення підземного зрошення. Всі ґрунти можна грубо розділити на легкі і важкі. При цьому до перших належать грубозернисті піщані ґрунти, а до других — важкі, щільні, з малою пористістю суглинки. Не слід, однак, вважати, що тільки піщаний грунт, що володіє хорошою провідністю вологи, є придатним для підземного зрошення. Правда, через такий грунт вода просочується порівняно швидко, так що в цьому випадку можна обійтися короткими розподільними трубами. Однак, з іншого боку, піщані грунти володіють малою всмоктуючої силою (капілярністю) і малої водоудерживающей здатністю. Ці дві властивості є негативними чинниками при використанні стічних вод для вирощування рослин. Важкі грунти хоча і гірше пропускають вологу, зате мають кращу водоудерживающей здатністю і краще розподіляють вологу завдяки своїм капілярним властивостям. Зрозуміло, при наявності важких грунтів слід прокладати водорозподільні труби більшої довжини. Лише в особливих випадках при використанні стічних вод у сільському господарстві незручними вважаються ґрунту, що мають занадто велике або занадто малу зернистість. Малопридатними є, з одного боку, грубозернисті грунту, оскільки вони володіють незначною капілярністю, а з іншого— жирні глинисті грунти, оскільки вони містять незначні кількості вологи та повітря. Обидва види грунту вимагають обробки і поліпшення структури до глибини, на якій передбачається укладання розподільних трубопроводів. Для підземного зрошення найбільш сприятливі легкі дрібні піски, суглинні і супіщані грунти. У тих випадках, коли основне завдання полягає лише у відведенні стічних вод у ґрунт без використання містяться в них поживних речовин в якості добрива, цілком придатні грубозернисті грунту. При дуже важких грунтах, що володіють незначною влагопропускной здатністю, для відведення в грунт достатньої кількості стічної води слід передбачати розподільні труби великої довжини. Однак застосування труб великої довжини пов'язано зі значними витратами, так і до того ж розміри садових ділянок не завжди дозволяють здійснити подібну прокладку труб. У таких випадках можна вдатися до допомоги піщаних фільтрів в канавах, якщо поблизу є приймальний водойма.

Для початку розглянемо пристрій звичайної системи розподільних труб, протягом багатьох років успішно застосовується на багатьох садових ділянках для відведення стічних вод у грунт. Загальна довжина укладаються водорозподільних трубопроводів, як ми бачили, залежить від характеру грунту. Орієнтовно можна вважати, що для відведення в грунт стічних вод від однієї людини потрібно трубопровід довжиною 10 м для гравійних або піщаних грунтів, 15 м для супісків і 20 м для суглинків. Найчастіше прокладають декілька паралельних ниток при довжині кожної нитки не більше 30 м. При визначенні відстані між розподільними трубами слід, по-перше, стежити за тим, щоб увлажняемые ділянки навколо трубопроводів не перекривалися один одним, а по-друге, враховувати, що наявність великих відстаней між трубопроводами призводить до нерівномірного зрошенню садових культур. Крім того, збільшується площа, займана зрошувальною системою. Для задоволення першої вимоги труби укладають на відстані не менше 2 м один від одного. Лише при наявності дрібнозернистих ґрунтів це відстань дещо збільшують; у всіх же інших випадках зазначені відстані слід дотримуватися. Для прокладки труб риють траншеї глибиною 0,75—1 м. Дно траншей передбачається шириною близько 0,5 м. Якщо траншеї влаштовуються в стійкому грунті, їх стінки виконуються вертикальними. При влаштуванні траншеї в сипучому грунті бічні стінки виконуються з укосом, оскільки кріплення їх за допомогою дощок, як це робиться при прокладанні міських інженерних комунікацій, у даному випадку було б занадто складним. Зрозуміло, про використання для риття траншей таких машин, як траншейний екскаватор або кротодренажная машина, в даному випадку не може бути й мови. При ритті траншей дуже важливо дотримуватися необхідний поздовжній ухил. Для того щоб стічні води могли доходити до кінця трубопроводу, останньому слід надати ухил від 1:500 до 1:400. Це означає, що кінець трубопроводу, що має, наприклад, довжину 20 м, укладається на 4-5 см глибше по відношенню до його початку. Величина ухилу, зрозуміло, приймається щодо горизонтальної площини. Навіть при наявності похилого ділянки не слід надавати ухил трубопроводу, більший від розрахункового. При дуже похилому розташуванні трубопроводу велика частина стічної води буде стікати в заглиблену частину труби, тоді як на початковий відрізок буде припадати незначна частина стічної води. Це призведе до нерівномірного зволоження грунту. Розподільні труби, якщо їх діаметр не занадто малий, можуть виготовлятися з пустотілих цеглин різного виду. Ширина труби у просвіті повинна становити не менше 10 див. В залежності від матеріалу труби можуть бути квадратного або круглого перерізу. Широке застосування знаходять керамічні труби завдовжки 30 і діаметром 10 див. Вони часто використовуються в дренажних системах для осушення сільськогосподарських земель. Можна також виготовити профілі коробчатого перерізу з будівельного цегли, де поздовжньо укладаються цеглу утворюють дно і бічні стінки, а поперечно укладаються цегла—перекриття.

Однак такого роду пристрої вимагають великої витрати матеріалів, тому перевага віддається керамічним трубам. Для того щоб забезпечити доступ води в нижні шари ґрунту, труби укладають не на рослинний грунт, а на піщану подушку товщиною 10 див. Крупний гравій дрібний пісок і для влаштування такої подушки непридатні. Найкраще для цієї мети використовувати пісок з розміром зерен від 0,5 до 2 мм. Укладені дрени засипаються з боків і зверху піском, причому товщина шару піску поверх дрен має становити 5 див. Керамічні труби укладають торцями один до одного. Які при цьому утворюються зазори в стиках забезпечують проникнення води в грунт. Для того щоб зверху через зазори в стиках труб не потрапляв пісок, стики прикриваються шаром толю або синтетичною плівкою, які потім засипають грубозернистим піском. Про влаштування такого захисного покриття не слід ні в якому разі забувати, так як засмічення дрен піском тягне за собою проведення дорогих заходів по їх очищенню, а іноді і необхідність перекладання всієї системи. Покриття необхідно передбачати також і в разі влаштування дрен з будівельного цегли. У цьому випадку уздовж, цегляного перекриття Укладають смугу толя шириною 25 див Думка про те, що більш ефективним для забезпечення фільтрації є застосування трубопроводів, що мають внизу прорізи по всій довжині, справедливо лише в тому відношенні, що в цьому випадку стічна вода швидко потрапляє в нижні шари грунту. Але для зволоження, а також добрива коренів рослин такий спосіб має негативні сторони. До того ж при занадто швидкому просочування в грунт стічні води очищаються гірше, а це може привести до небажаного забруднення грунтових вод. Тому такого роду дрени застосовувати не рекомендується. При влаштуванні системи підземного зрошення необхідно враховувати можливість засмічення трубопроводів мулом, а також передбачати для системи хорошу вентиляцію. У невеликих системах підземного зрошення стічні води скидаються залпами, що зменшує замулювання трубопроводів. У великих спорудах рекомендується передбачати камеру розподілу у вигляді сифона, располагаемую за септиком. По суті справи, мова йде про двокамерному резервуарі-накопичувачі, обидві камери якого з'єднані між собою сифонної трубою. Як тільки перша камера наповниться доверху стічною водою, відбувається її швидке випорожнення через сифои. Виникаючий при цьому потік забирає отлагающийся в трубопроводах іл. Поряд з промиванням трубопроводів не менш важливим є забезпечення хорошої циркуляції повітря в системі трубопроводів. Як вже зазначалося, розкладання забруднень при підземному зрошенні відбувається з допомогою кисню повітря. Щоб забезпечити постійну циркуляцію повітря, кінці розподільних дрен з'єднують між собою за допомогою поперечної труби. Крім того, до кінця цієї поперечної труби приєднана вентиляційна труба, яка виводиться назовні.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

При такій організації системи в підстилаючих шарах ґрунту не відбувається небажаних процесів гниття, які завадили б очищення та ефективного використання стічних вод. Для рівномірного розподілу води, а також для забезпечення гарної промивання і вентиляції рекомендується прямолінійна укладання трубопроводів. Наявність різких вигинів труб небажано. Було б також неправильно розташовувати що прокладається від септика трубопровід зигзагоподібно по всій площі садового ділянки. Малоефективною є і розгалужена система трубопроводів, при якій від основного трубопроводу відходять відгалуження, так як в цьому випадку не відбувається належного розподілу стічних вод та їх очищення. Стічними водами, відведеними від будинку, в якому проживає сім'я з чотирьох осіб, при наявності легкого піщаного грунту можна зволожити ділянку площею від 50 до 100 м2, а при наявності важкого грунту від 100 до 200 м2. Загальна площа садового ділянки, зрозуміло, повинна бути значно більше, так як дерева і кущі повинні знаходитися на певній відстані від розподільного трубопроводу. Вплив потужної кореневої системи дерев, проникаючої в зволожені і багаті поживними речовинами ділянки ґрунту, може викликати засмічення трубопроводів. Дрібні нитки кореневої системи безперешкодно проникають крізь шви у водорозподільні труби і, розростаючись, утворюють там цілі сплетення. Якщо до загальної площі садового ділянки додати ще частину, займану деревами і чагарниками, то отримаємо ділянку площею від 300 до 400 м2. При визначенні необхідних розмірів ділянки до цього слід ще зачислити площу, займану дачним будиночком, палісадником, господарським двором і доріжками. При підземному зрошенні стічними водами площа садового ділянки при наявності піщаного грунту повинна становити мінімум 500 м2, а при наявності важкого грунту—мінімум 600 м2. Описаний спосіб підземного зрошення поєднує в собі очищення стічних вод і одночасно утилізацію знаходяться в них удобрювальних речовин. Всі стічні води залишаються і розподіляються в межах садового ділянки. Частина їх засвоюється рослинами, а інша частина проникає в глибоко лежачі шари ґрунту.



ОЧИСНІ СПОРУДИ БУДИНКІВ-3

У тих випадках, коли можливий природний стік очищеної стічної води у водойму або коли наявність важкого грунту перешкоджає пристрою системи водорозподільних труб, можливий інший вид підземного зрошення. В цьому випадку для біологічного очищення стічних вод можна успішно використовувати фільтруючі траншеї. На відміну від системи водорозподільних дрен в даному випадку передбачається укладання двох трубопроводів, розташованих один над іншим і розділених шаром піску. З одного трубопроводу відбувається просочування води в грунт, а інший призначений для збору і відводу води.

Виїмка грунту при влаштуванні фільтруючих траншей здійснюється таким же чином, як і при влаштуванні системи підземного зрошення. Дно траншеї повинно мати ширину 0,5 м, а глибина її складає від 1,2 до 1,5 м. Стінки траншей не можуть кріпитися дошками в тих випадках, коли грунт володіє високою стійкістю. При глибині траншеї більше 1,25 м з обох сторін її передбачається кріплення верхніх кромок товстими дошками шириною близько 30 см. Ці дошки притискаються з допомогою распоров до стінок траншеї. Вийнятий грунт не слід розташовувати близько до країв траншеї, так як він своєю вагою може чинити значний тиск на її стінки. Після виїмки грунту по дну траншеї прокладаються дренажні труби з ухилом від 1:500 до 1:400. Це вже відомі нам керамічні труби, внутрішній діаметр яких становить 10 див. Дренажні труби укладаються одна до іншої. Труби в місцях з'єднання покривають на 2/з діаметра смужками толя щоб уникнути попадання в них піску. Потім траншею по всій ширині на висоту 60 см засипають кварцовим піском. Поверхні цього піщаного шару надається ухил від 1:500 до 1:400. За піщаного шару укладається другий трубопровід з керамічних труб діаметром 10 см, через який стічні води надходять у грунт. Захист швів від попадання в трубопровід піску виконується вказаним вище способом. Цей трубопровід по ширині траншеї засипається шаром гравію. Товщина шару складає 30 см, решта простір засипається вийнятим грунтом врівень з поверхнею землі.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

При такому методі очищення штучно влаштований піщаний шар виконує функції біологічного фільтра. Для цієї мети повинна передбачатися хороша вентиляція. Влаштовується вона так само, як і для системи водорозподільних дрен, шляхом приєднання вентиляційних труб до кінців трубопроводів; ці вентиляційні труби виводять на поверхню. Вентиляція передбачається як для розподільної, так і для розташованої під нею дренажної труби. Очищену від мулу стічну воду краще всього подавати в розподільний трубопровід з багатокамерного септика через камеру розподілу, до якої слід прокласти мінімум два трубопроводу на певній відстані один від одного. Як і при укладанні системи розподільних труб, довжина окремих ниток не повинна перевищувати 30 м, щоб стічна вода рівномірно розподілявся по всій довжині труб. Відстань між фільтруючими траншеями зазвичай приймається рівним 2 м або трохи більше. Оскільки застосовується для пристрою фільтра пісок володіє хорошою водопроникністю, що буває в тому випадку, коли він не містить глинистих домішок, то довжина трубопроводів визначається з розрахунку 6 м на кожного жителя, користується каналізацією.

фільтруючі траншеї забезпечують ефективну очистку стічних вод тільки тоді, коли просочувався з верхнього розподільного трубопроводу стічна вода може безперешкодно стікати по нижньому дренажного трубопроводу в якусь низько розташовану точку. Оскільки стічні води при належному пристрої системи розглядаються як біологічно очищені, їх можна з допомогою дренажного трубопроводу відводити у водойму. При цьому, зрозуміло, важливим фактором є наявність відповідної різниці висот між дренажним трубопроводом і найвищим рівнем води приймального водойми. Тому перш ніж приступити до пристрою системи очищення стічних вод, слід мати чітке уявлення про висотних відмітках місцевості.
Доцільно виготовити креслення із зображенням поздовжнього розрізу всієї системи від житлового будинку до водойми, на якому слід вказати позначки висот для всіх окремих компонентів системи. Така зйомка місцевості виконується фахівцями з допомогою нівеліра. Однак можна використовувати також довгу дерев'яну рейку з укріпленим на ній рівнем. Іншим нескладним пристроєм для визначення на місцевості горизонтальних ліній є гідростатичний нівелір. Він являє собою довгий гумовий шланг, на який з обох кінців вставляють скляні трубки.

Шланг наповнюється водою настільки, щоб в обох трубках можна було бачити Рівень рідини. Якщо розташувати такий шланг на місцевості і підняти кінці шланга зі вставленими в них скляними трубками вертикально вгору, то за законом сполучених посудин в обох трубках встановлюється однаковий рівень, за яким визначають горизонтальність ділянки, оскільки з допомогою отриманої горизонтальної лінії, використовуючи мірну визирку, можна визначити відносну висоту місцевості.
У тому випадку, якщо відведення очищених стічних вод у водоймище з допомогою дренажного трубопроводу виявляється неможливим, що може бути обумовлено значною віддаленістю ділянки від водойми або недостатнім ухилом місцевості, не залишається нічого іншого, як відвести стічні води в грунт. Для цієї мети будують фільтруючий колодязь.

В принципі він аналогічний шахтного колодязя в тому вигляді, в якому той ще іноді зустрічається в окремих сільських районах, однак напрям течії в ньому зворотне. За допомогою фільтруючих колодязів очищені в тій чи іншій мірі стічні води відводяться найкоротшим шляхом в грунт, а отже, і в грунтові води. Для швидкого і повного видалення стічних вод з садової ділянки слід забезпечити хорошу фільтруючу здатність колодязя. Однак здійснюваний таким чином відведення стічних вод у грунт загрожує небезпекою, так як в цьому випадку не виключена можливість забруднення ґрунтових вод та зараження їх хвороботворними мікробами, які все ще є в стічних водах навіть після належної попередньої очистки. Потрапили в грунтові води забруднення розкладаються дуже повільно. Це пояснюється, по-перше, відсутністю в грунтових водах організмів, які, як і у відкритих водоймах, необхідні для біологічного розкладання забруднень і самоочищення поверхневих вод, а по-друге, тим, що цим перетворенням перешкоджають недолік кисню і низькі температури ґрунтових вод.

Якщо при цьому поблизу фільтруючого колодязя знаходиться звичайний водорозбірні колодязь, завжди можна очікувати, що в нього разом з грунтовою водою потраплять забруднення і хвороботворні мікроби. Користування таким водорозбірних колодязем або влаштування нового колодязя стає небезпечним, а точніше сказати, неможливим. Не завжди можна знайти вихід з положення, що створилося шляхом влаштування глибоких трубчастих колодязів, що дозволяють відбирати незаражені шари води, оскільки їх будівництво обходиться досить дорого. Тому відведення стічних вод у грунт допускається лише у виняткових випадках, за браком інших можливостей. В тріщинуватих породах фільтруючі колодязі влаштовувати не допускається, так як в цьому випадку вода не фільтрується і, не маючи організованого стоку, може знову потрапити в джерела питної води. Фільтруючі колодязі доцільно виготовляти круглими. При очищення малих кількостей стічних вод застосовують збірні бетонні кільця.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Якщо замість кілець використовується цегла, то колодязі можна виготовляти також квадратними або прямокутними. Глибина фільтруючого колодязя, згідно стандарту TGL 7762, повинна бути достатньою, щоб не допустити забруднення ґрунтових вод. Ця умова також можна вважати виконаним, якщо відстань від днища фільтруючого колодязя до нормального рівня ґрунтових вод не менше 1 м. Для того, щоб вода могла просочуватися в грунт, дно і стінки колодязя виконуються водопроникними. В стінках повинні в достатній кількості передбачатися отвори певного розміру. Днище не зміцнюється. Щоб забезпечити належне просочування води, в нижній фільтруючої частини колодязя, а також під його днищем передбачається засипку з гравію. Для цього під колодязь риють котлован, глибина і ширина якого перевищує діаметр колодязя.

В цілому важко дати якісь рекомендації щодо розмірів корисної площі просочування і оптимальних розмірів фільтруючого колодязя. Кількість стічної води, яке може просочитися крізь водопроникні поверхні дна і стінок, залежить від поглинальної здатності ґрунту, а також від ступеня заповнення колодязя. Тому площа фільтруючої поверхні і діаметр колодязя визначають на підставі місцевого досвіду, використовуючи дані про існуючих спорудах. У фільтруючої частини колодязь заповнюється гравієм, щебенем або шлаком. Засипку колодязя слід виконувати таким чином, щоб великі частинки фільтруючого матеріалу знаходилися внизу, а дрібні розташовувалися зверху. Поверх цієї засипки влаштовують ще піщаний шар завтовшки 20 див. В тому місці, де на піщаний шар стікає надходить з трубопроводу вода, укладають достатніх розмірів плиту, охороняє піщаний шар від розмиву. Простір між шаром піску і подає трубою є як би накопичувальним резервуаром. Воно не повинно бути занадто малим, щоб при великому залповому скиданні стічних вод не утворилося зворотного підпору. Крім того, для фільтруючого колодязя передбачається припливно-витяжна вентиляція.

Здійснюється вона шляхом приєднання вентиляційної труби колодязя до водостічної труби будівлі або шляхом встановлення над колодязем спеціального вентиляційного стояка. З опису конструкції фільтруючого колодязя слід, що глибина його виходить досить великий. Необхідно ще враховувати, що підвідний трубопровід повинен розташовуватися на глибині не менше У см від поверхні землі. Тому, коли ґрунтові води знаходяться на глибині менше 2 м від поверхні землі, пристрій фільтруючого колодязя, нехай навіть простої конструкції, виключено. За цих умов необхідна товщина фільтруючого шару 1 м між днищем колодязя і рівнем ґрунтових вод не може бути забезпечена внаслідок недостатньої глибини їх залягання. Звідси можна зробити висновок, що в тих випадках, коли грунтові води знаходяться досить високо, фільтруючий колодязь, як правило, не може бути використаний. Експлуатація колодязів вимагає відповідного технічного обслуговування.

Якщо профілактичний огляд системи водорозподільних труб і фільтруючих траншей проводиться два рази на рік, то для фільтруючих колодязів, враховуючи складність їх конструкції, такий огляд слід здійснювати щоквартально. При засміченні колодязя частками осілого мулу його поглинаюча здатність відновлюється шляхом заміни верхнього піщаного шару і промивання розташованого під ним крупного заповнювача. Якщо ці заходи не дадуть належного ефекту або коли небажано виконувати цю неприємну роботу, фільтруючий колодязь аналогічної конструкції влаштовують в іншому місці.

Слід згадати про те, що для контролю за роботою кожного очисного споруди слід вести журнал, в який заносяться всі дані по експлуатації, особливо випадки порушення роботи споруди, засмічення, винесення мулу з септика, дані про здійснені оглядах і т. п. Журнал повинен у будь-який час надана для перевірки представникам органів санітарного нагляду та водного господарства. Після септика необхідно пристрій контрольного колодязя, з якого можна в будь-який час взяти пробу стічних вод. Відводить труба в цьому колодязі розташована на 15 см нижче підвідної.

На закінчення слід ще згадати про деяких видах малих очисних споруд, які протягом багатьох десятиліть знаходили широке застосування. Мова йде, по-перше, про багатоярусних відстійниках, званих також малими эмшерскими колодязями, а по-друге, про крапельних біофільтрах.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.
Довгий час багатоярусні відстійники розглядали як установки для освітлення "свіжої" стічної води. Ці установки в принципі будуються аналогічно комбінованим відстійників-перегнивателям, що добре зарекомендували себе в малих і середніх очисних спорудах невеликих населених пунктів. Правда, їх застосування в якості малих очисних споруд для садових ділянок з иебольшим кількістю скидаються стічних вод не дає належного ефекту, оскільки в цьому випадку не буває постійного, приблизно однакового витрати, що має досить істотне значення для їх роботи.

Збереження "свіжої" стічної води при освітленні ґрунтується на повному осадженні зважених речовин протягом короткого проміжку часу (як правило, 2 год). Якщо за цей час стічна вода звільняється від завислих речовин, вона може піддаватися подальшій біологічній обробці, причому не відбувається її загнивання, як це буває у багатокамерних септиках. Тим самим усувається складний перехід від фази до фази бродіння аеробного розкладання, який має місце, наприклад, в септиках з підключеною до них установкою підземної фільтрації. Осів у відстійниках осад піддається розкладанню в спеціальній муловій камері у відсутність кисню повітря з участю метанових бактерій. Більшість розроблених конструкцій при залповому надходженні стічних вод у відстійник не дозволяє повністю запобігти їх попадання в мулову камеру. В результаті відбувається небажане змішування надходить у відстійник свіжої стічної води з вже загниваючим мулом подібно до того, як це буває в раніше описаних багатокамерних септиках. Тим самим ефект збереження "свіжої" води припиняється, і багатоярусний відстійник працює аналогічно септика.

Проте навіть в цьому випадку по своїй ефективності такі відстійники ні в чому не поступаються септику, якщо для них передбачати такі ж розміри. Було проведено багато досліджень з метою домогтися збереження "свіжої" стічної води з допомогою добре продуманої конструкції двоярусних відстійників (назва цих відстійників пояснюється розташуванням відстійної частини над мулової камерою). У деяких випадках при належному обслуговуванні відстійників це майже вдається зробити. Під належним обслуговуванням мається на увазі, по-перше, систематичний випуск мулу через певні, проте не дуже великі проміжки часу, по-друге, регулярне видалення плаваючих речовин з відстійної частини.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Останню операцію слід виконувати кожні два тижні, щоб уникнути неполадок в роботі, що виражаються в освіті зворотного підпору в припливному трубопроводі, що може викликати його засмічення. При належному обслуговуванні двоярусні відстійники можуть успішно застосовуватися для видалення завислих речовин зі стічних вод, тобто для механічного очищення останніх перед наступною основною біологічною очисткою. Внаслідок малої тривалості перебування води у відстійниках і частого видалення мулу ємність цих відстійників може бути меншою, ніж у септиків. Обсяг верхній відстійної частини визначають з розрахунку 30 л, а нижній мулової камери— з розрахунку 60 л на людину. Обсяг спливаючих речовин визначається з розрахунку 30 л на людину. Слід зауважити, що в даний час спостерігається перехід від численних конструкцій, в тій або іншій мірі відрізняються один від одного, до колишніх конструкцій в тій первісній формі, в якій вони існували ще кілька десятиліть тому.

Так, посередині круглих в плані відстійників влаштовується широкий жолоб, днище якого являє собою дві круто нахилені один до одного площині. Внизу ці площини не повністю примикають одна до іншої, залишаючи щілину по всій довжині жолоба шириною не менше 12 см, через яку осад потрапляє в мулову камеру. Нижні межі повинні перекривати одна іншу настільки, щоб піднімаються вгору частинки мулу не могли потрапити з мулової камери у відстійну частина. Для забезпечення доступу до будь-якої ділянки водної поверхні, що має важливе значення при експлуатації, по всій площі двоярусних відстійників влаштовується знімне перекриття.

Для біологічної очистки стічних вод після видалення з них зважених речовин у домовиків і малих очисних спорудах один час рекомендувалося застосовувати біофільтри. Тут також йдеться про конструкціях, що добре зарекомендували себе при очищенні побутових і виробничих стічних вод населених пунктів або промислових підприємств. Ці споруди є типовими для біологічної очистки.

Як і двох'ярусні відстійники, ці біофільтри, ефективно працюють на великих очисних спорудах при безперервному надходженні стічних вод, що не дають належного ефекту при нерівномірному надходженні стоків, що має місце при каналізації окремо розташованих будинків.
ОЧИСНІ СПОРУДИ БУДИНКІВ-2.
Робляться спроби дещо змінити конструкцію великогабаритних установок для очисних споруд малої каналізації. Оскільки застосування насосів, часто використовуються на великих спорудах, в даному випадку виключається, біофільтр влаштовують в резервуарі на великій глибині з тим, щоб у нього самопливом надходили стічні води з відстійника. При цьому неодмінно слід передбачати попередню механічну очистку шляхом видалення із стічних вод завислих речовин, так як в іншому випадку відбудеться засмічення фільтруючого шару, що складається з великих уламкових порід. Велику трудність представляє забезпечення припливу повітря, чого при наявності глибоких камер можна досягти лише частково.

Проте навіть у тому випадку, коли шляхом конструктивних змін в значній мірі вдається забезпечити приплив повітря, непереборною перешкодою в роботі установки залишається нерівномірний приплив стічних вод. Населяють фільтруючий матеріал організми повинні постійно перебувати у вологому середовищі, оскільки це, по суті справи, ті ж живі організми, які беруть участь в процесах самоочищення води, що відбуваються у водоймах. Якщо фільтруючий матеріал значною мірою висихає, що буває при великих інтервалах надходження стічної води, то відбувається загибель організмів, і очищення стічної води стає неможливою. Це обставина, а також існуюча небезпека засмічення біофільтра мулом змушують відмовитися від застосування малих біофільтрів. Тому в новому виданні стандарту TGL 7762 вони справедливо не наводяться в якості прикладів для установки на малих очисних каналізаційних спорудах.

Всі описані тут малі очисні каналізаційні споруди мають чітко визначену область застосування. Обсяг споруджуються септиків не повинен перевищувати 10 м3. Цей обсяг визначається з розрахунку прийому стічних вод від 50 осіб. Тому розміри цих установок, по суті справи службовців лише для видалення зважених речовин, збільшувати не слід. Кілька ширше область застосування великогабаритних багатокамерних септиків. При витримуванні в них стічних вод протягом 10 діб відбувається часткова біологічне очищення, і, таким чином, досягається більш висока якість очищених вод. Такі септики можуть використовуватися для прийому стічних вод від 4— 200 осіб. Багатоярусні відстійники, службовці виключно для видалення із стічних вод завислих речовин, допускається будувати для числа мешканців від 50 до 200.

Слід мати на увазі, що для цих споруд суворо встановлено нижню межу області застосування, який визначається характером припливу стічних вод. Чим більше число жителів, що користуються цими спорудами, тим легше виконується вимога максимальної рівномірності надходження. Пристрій багатокамерних відстійників для одноквартирних будинків розглядається окремо, тому ми торкнулися його лише частково.
Тепер давайте коротко узагальнимо всі найбільш важливі принципи застосування малих очисних каналізаційних споруд, докладно описаних в даній статті.

Малі очисні каналізаційні споруди призначені для очищення стічних вод, що відводяться від індивідуальних житлових будинків, і здатні прийняти стічні води не більше ніж від 200 жителів. Ці споруди зазвичай застосовуються лише там, де немає можливості підключення до зовнішньої каналізаційної мережі з центральними очисними спорудами. При влаштуванні очисних споруд перевага віддається груповим каналізаційних очисних споруд, розрахованих на підключення до них великого числа присадибних ділянок. Для присадибних ділянок, що не мають централізованого водопостачання, пристрій малих очисних споруд не дозволяється. Відведення і очищення стічних вод необхідно здійснювати у відповідності з діючими вимогами органів водного господарства.

ОЧИСНІ СПОРУДИ БУДИНКІВ-2.

Перед пуском в експлуатацію очисні споруди повинні бути перевірені представниками відповідних органів держінспекції. Лише після приймання споруд водоохранными органами дозволяється їх експлуатація. При будівництві очисних споруд та їх експлуатації слід керуватися вказівками стандарту TGL 7762. Наявність типових проектів значно полегшує виконання будівництва багатокамерних септиків. У багатьох випадках підземне зрошення дозволяє одночасно здійснювати очищення і використання стічних вод для зрошення і добрива садових і городніх культур. Слід завжди пам'ятати про те, що навіть самі досконалі в технічному відношенні очисні споруди не дадуть належного ефекту при відсутності належного обслуговування.
