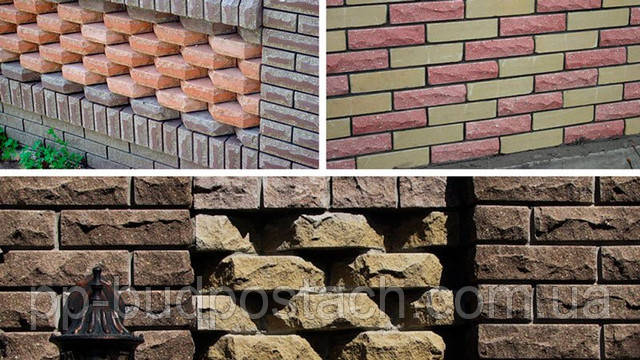

Способи цегляної кладки

Продуктивність праці муляра залежить від способів кладки цегли та вміння застосувати їх при роботі на різних розчинах.

В даний час кладку верстових рядів ведуть трьома способами:впріжім, впрісик і впрісик з підрізуванням розчину, а забутки —вполуприсык. Кожен муляр повинен добре володіти цими способами і застосовувати їх, виходячи з пластичності розчину, стану цегли (сухий або вологий), пори року і вимог до чистоти лицьової сторони кладки. Крім того, муляру необхідно оволодіти прийомами «хватки» цегли лівою і правою рукою.

Укладання цегли способом вприжим застосовується при кладці стін на жорсткому розчині. Цим способом укладають як ложкові, так і точкових версти. При цьому розчин розстилають з відступом від особи стіни на 1 див. Каменяр розрівнює розчин тильною стороною кельми, рухаючи її від покладеного цегли і утворюючи розчинну постіль одночасно для трьох ложкових або п'яти точкових цегли.

Кладку вприжим муляр виконує в наступному порядку. Тримаючи в правій руці кельму, розрівнює нею розчинну постіль, ребром кельми підгрібає частина розчину і притискає його до вертикальної грані раніше покладеного цегли, а лівою рукою доносить новий цеглу до місця укладання. Потім кладе цеглу на підготовлену постіль і, рухаючи його лівою рукою до раніше покладеної цегли, притискає до полотна кельми. Рухом вгору правої руки виймає кельму, а цеглою, присувається лівою рукою, затискає розчин між вертикальними гранями укладається і раніше покладеного цегли. Натиском руки присаджує покладений цегла на розчинної постелі. Надлишок розчину, вичавлений зі шва на обличчя кладки, підрізає кельмою за один прийом після укладання стусанами кожних чотирьох-п'яти цегли або після укладання ложками двох цеглин. Підрізаний розчин каменяр накидає на розчинну постіль.

Кельма у муляра при кладці вприжим перебуває весь час в одній руці, іншою він укладає цеглу на розчин. Кладка виходить міцною, щільною і чистою. Однак цей спосіб вимагає багато рухів і тому вважається найбільш трудомістким.

Кладка цегли способом вприсик ведеться на пластичних розчинах з неповним заповненням швів розчином по обличчю стіни, тобто впустошовку.

Процес кладки ложкового ряду при цьому способі виконують у наступному порядку (рис. 38). Взявши цегла лівою рукою і тримаючи його похило, муляр загрібає тичкова гранню цегли частина розчину, попередньо розкладеного. Загрібати розчин каменяр починає приблизно на відстані 7 - 8 см від раніше укладеного цегли. Присуваючи цегла до раніше покладеної, муляр поступово виправляє його положення і притискає до ліжка. При цьому частина розчину, знята з ліжка, заповнює вертикальний поперечний шов. Уклавши цегла, муляр присаджує його рукою на розчинної постелі. На цьому процес укладання цегли закінчується.

При кладці тичкового ряду процес укладання способом вприсик виконується в тому ж порядку, що і ложкового, тільки розчин для утворення вертикального поперечного шва подгребается не тичкова, а ложковой гранню.

Для кладки цегли вприсик розчин слід розстелити вузької грядкою з відступом від зовнішньої вертикальної поверхні стіни на 2 - 3 см.

Кладка вприсик з підрізуванням розчину застосовується при кладці стін з повним заповненням горизонтальних і вертикальних швів. При цьому пластичний розчин для рядів кладки розстеляють так само, як і при кладці вприжим, тобто з відступом від імені стіни на 1 см, а укладають цеглу на розчин так само, як при кладці вприсик. Надлишок розчину, вичавлений зі шва на обличчя стіни, підрізають кельмою, як при кладці вприжим.

Для кладки вприсик з підрізуванням розчин має бути більш жорстким, ніж для кладки без підрізування. Рухливість його не повинна перевищувати занурення стандартного конуса на 8 - 9 см. При надмірній пластичності розчин, видавлений із швів, падає, що призводить до зайвої його втрати і забруднення раніше зведеної кладки. На виконання кладки вприсик з підрізуванням розчину витрачається більше часу і праці, ніж на кладку вприсик, але менше, ніж на кладку вприжим.

Кладку цеглин в забутку виконують способом вполуприсык. Спочатку між внутрішньою і зовнішньою верстами розстеляють розчин. Потім розрівнюють його, після чого муляр кладе цеглу в забутку. При цьому він працює зазвичай двома руками, укладаючи одночасно по дві цеглини.

Процес кладки забутки нескладний, його виконують муляри 2-го розряду. Цегла при кладці тримають спочатку майже плазом, загрібаючи його ребрами незначну кількість розчину. Вертикальні шви залишаються при цьому частково незаповненими. Їх заповнюють при розстиланні розчину для кладки наступного по висоті ряду, причому мулярові потрібно стежити за тим, щоб поперечні шви між цеглою заповнювалися повністю. Цегла забутки щільно притискають до ліжка, при цьому верхня поверхня укладених в забутку цегли повинна бути на одному рівні з верстовими.

Потрібно пам'ятати, що погане заповнення вертикальних поперечних швів розчином не тільки знижує міцність кладки, але і збільшує продувність стін, що зменшує їх теплозахисні властивості.

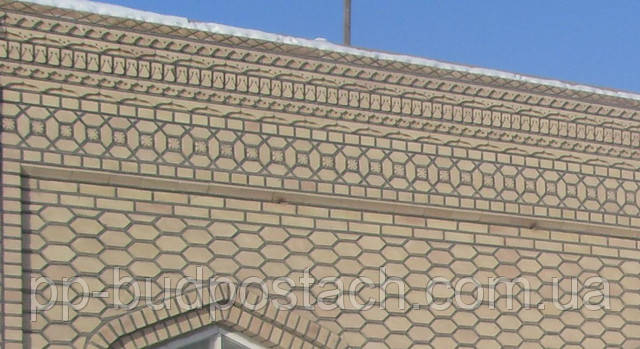

Для додання зовнішньої поверхні стін, залишаються неоштукатуреними, чіткого малюнка і ущільнення розчину в швах кладку розшивають. У цьому випадку кладку ведуть з підрізуванням розчину, а швах надають різну форму (рис. 42): прямокутну, закруглену з опуклістю назовні або увігнутістю всередину, трикутну (двухсрезную), застосовуючи розшивки з робочою частиною різних обрисів. Розшивки увігнутої форми застосовують для отримання опуклих швів, а розшивки круглого перерізу — для отримання увігнутих швів.

Кладка стін, простінків, стовпів, димових і вентиляційних каналів.

Для правильної перев'язки швів кладки у вертикальних обмежень, у місцях примикання і перетинання стін, при кладці стовпів і простінків потрібні неповномірні цегли: четвертки, половинки і трехчетвертки. Їх зазвичай роблять самі каменярі безпосередньо на робочому місці в процесі виробництва робіт. Для виготовлення четверток, трехчетверток і половинок необхідно в цілях економії використовувати цеглу, мають відбиті кути або інші дефекти.

Кожен муляр повинен вміти точно визначати розмір необхідного неповномірні цегли і правильно рубати його. Це необхідно тому, що при неправильних розмірах укладаються неповномірних цеглин порушується перев'язка швів і збільшується витрата розчину, що знижує міцність кладки. На показані прийоми рубки і тески цегли, якими користуються каменярі.

Для того щоб правильно відміряти довжину неповномірні цегли, на ручці молотка робляться відмітки, які відповідають довжинам частин цегли а, б, в). Лінію обрубки цегли відзначають лезом молотка , г). Потім роблять насічку ударом молотка спочатку за ложку одного боку, далі за ложку іншого боку (рис. , д) і, нарешті, сильним ударом перерубують цегла по відміченій лінії , е). При рубці цегли удар молотка повинен бути спрямований перпендикулярно ложку, в іншому випадку лінія обрубки може виявитися неправильною і вийде неповномірної цегли з косим торцем , ж). Якщо цегла треба розколоти вздовж, то спочатку наносять легкі удари по чотирьом його площинах, і), а потім сильним і коротким ударом по лінії обрубки на торці цегли розколюють його на потрібні частини. Цегла рубають також комбінованої кельмою (ребром кельми), як показано па рис., з.

При простій теске цегли, до), що вживається для кладки цокольних пасків закругленої форми та інших частин будівлі, що користуються молотком-кирочкой. При цьому необхідно стежити за тим, щоб напрямок дотичних ударів по цеглині проходило повз руки і ноги каменяра. Виконання цієї операції вимагає великої уваги і обережності.

Більш складні операції по теске цегли, застосовуваного для лицьової кладки архітектурних деталей, виконують на верстатах.

При розколюванні па трехчетвертки, половинки і четвертки цегла часто дробиться або відколюються нерівні частини. В цілях спрощення цієї роботи на будівництвах використовують механічні пристосування, що дають можливість легко і точно розколювати цегла на частини потрібного розміру.

Так, наприклад, на ряді будівництв застосовується простий пристрій, що складається з двох сталевих ножів, поміщених між двома вертикальними напрямними куточками. На цьому пристосуванні, що діє за принципом гільйотини, цегла можна розколювати не тільки поперек, але і вздовж.

Зведення кладки з цегли починають з установки кутових і проміжних порядовок. Порядовки по периметру стін встановлюють по схилу і рівню або нівеліра так, щоб зарубки для кожного ряду на всіх порядовках перебували в одній горизонтальній площині. Порядовки встановлюють на кутах, в місцях перетину і примикання стін, а також на прямих ділянках стін на відстані 10 - 15 м один від одного.

Після закріплення порядовок зачаливают і натягують причалювання. При кладці зовнішніх верст шнур-причалку встановлюють для кожного ряду, закріплюючи його за порядовку. Шнур-причалку натягують па рівні верху укладається ряду з відступом від вертикальної площини кладки на 3 - 4 мм. Зміцнювати причалку для внутрішньої версти рекомендується у маяків з допомогою скоби а, б), гострий кінець якої вставляють у шви, а до тупого, більш довгому кінця, який спирається на маяковий цегла, прив'язують причалку. Вільну частину шнура намотують на ручку скоби. Поворотом скоби в повое положення показано пунктиром) отримують лінію натягу причалки для наступного ряду.

Щоб причалка не провисав, під шнур варто підкладати дерев'яний маяковий цегла, в), а поверх нього класти звичайний цегла. Замість дерев'яного маякового цегли можна користуватися звичайним цеглою, підкладаючи під неї дерев'яний клин. Маякові цегли укладають через 4-5 м з виступом за вертикальну площину стіни на 3 - 4 див.

Застосовують також способи прив'язування шнура-причалки для внутрішньої версти за цвяхи, що закріплюються у швах кладки В цьому випадку її переставляють не рідше ніж через 2 - 3 ряди кладки.

Після установки порядовок і причалок розкладають цеглу на стіні, потім розстеляють розчин під укладання зовнішнього верстового ряду і ведуть кладку стін. Кладку стін починають з пристрою на висоту 4 - 5 рядів кутових, а на довгих прямих ділянках стін (у порядовок) також проміжних маяків.

При однорядній ланцюгової перев'язці зведення кладки прямих стін, які мають по товщині парна кількість полукирпичей, наприклад два цегли, починають з укладання стусанів першого ряду по всій ширині стіни; у другому ряду верстові цеглини кладуть ложками, забутку виконують стусанами. При кладці стін, які мають по товщині непарне число полукирпичей, наприклад 1,5 цегли, одну версту першого ряду укладають точкових цеглинами, а другу — ложковимі.

У другому ряду над ложками кладуть стусани, а над стусанами ложки. При кладці стін більшої товщини забутку заповнюють стусанами.

Для отримання вертикального обмеження (рівного обріза стіни по вертикальній площині) при кладці за однорядною системою перев'язки на початку стіни укладають трехчетвертки. При зведенні стіни в півцеглини на її початку укладають через один ряд половинки. Для закладання вертикального обмеження стіни в одну цеглину в ложковом ряду до її початку укладають у повздовжньому напрямі дві трехчетвертки, а в тычковом ряді кладуть, як правило, цілий цегла.

Застосовуючи трехчетвертки й інші неповномірні цеглини, необхідно укладати їх відколотою стороною всередину кладки, а цілої назовні.

Кладка кутів будівлі є найбільш відповідальною частиною кам'яних робіт і виконується кваліфікованими мулярами.

Прямі кути при однорядній системі перев'язки зводять наступним чином. Перший ряд однієї зі стін, що утворюють прямий кут, доводять до зовнішньої поверхні другої стіни; перший ряд другої стіни приєднують до першого ряду першої стіни. У другому ряду кладка йде у зворотному порядку. В результаті ложкові ряди однієї стіни виходять стусанами на лицьову поверхню іншої стіни. Стіна, що пропускається до лицьової поверхні іншої стіни, повинна закінчуватися трехчетвертками, розташованими поздовжньо. Пропускаються зовнішні ложкові ряди, примикають зовнішні точкових.

Примикання стін при однорядній системі перев'язки виконують так, як показано на. У першому ряду кладки ряд примикаючої стіни пропускають через основну стіну до її лицьової поверхні і закінчують її трехчетвертками. У другому ряду до ложок основної стіни примикає ряд іншої стіни.

Перетин стін товщиною в 1,5 і 2 цегли при ланцюговій системі перев'язки виконують, поперемінно пропускаючи ряди кладки однієї стіни через іншу.

При багаторядній системі перев'язки перший ряд викладають так само, як і при однорядній системі, стусанами. При товщині стіни, що кратна цілому цеглі, у другому ряду зовнішню і внутрішню версти викладають ложками, а забутку — стусанами. При товщині стіни, що кратна полкирпичу, перший ряд викладають стусанами на фасад, а ложками всередину приміщення; другий ряд, навпаки, ложками на фасад, а стусанами всередину. Наступні, 3-6-й ряди викладають тільки ложками з перев'язкою вертикальних поперечних швів на півцеглини.

При кладці малонавантажених стін допускається використання в забутке половняка і цегельного бою, особливо на ділянках стін під вікнами, при заповненні каркасних стін та ін.

Для отримання вертикального обмеження стіни при багаторядній системі перев'язки перші два ряди викладають з застосуванням трехчетверток на початку першого і другого рядів. В інших же ложкових рядах розкладку цегли виробляють так, щоб ложки перекривали один одного на півцеглини.

Прямі кути при багаторядній системі перев'язки викладають із застосуванням трехчетверток і четверток. Починають кладку кута з двох трехчетверток, з яких кожну укладають ложком в зовнішню версту відповідному сопрягаемой стіни. Примикають до цих трехчетверткам версти викладають з стусанів. Проміжок, що утворюється між трехчетвертками і точкових цеглою, заповнюють четвертками. У другому ряду версти викладають ложками, а забутку — стусанами. Кладку наступних ложкових рядів виконують, як показано на.

Послідовність і порядок цегляної кладки. Інструменти і пристосування.

Виконуючи кладку по тій або іншій системі перев'язки, необхідно дотримуватися відповідну послідовність укладання рядів цегли і порядок чергування верст і забутки.

При однорядній перев'язці після укладання точкових цегли зовнішньої версти 1 укладають ложкові цеглини другого ряду зовнішньої версти 2, потім — внутрішні версти 3, 4 і забутку 5 стіни. Такий порядок кладки полегшує роботу муляра, так як йому рідше доводиться переключатися з зовнішніх верст на внутрішні, ніж при кладці спочатку повністю одного ряду, а потім іншого.

При багаторядному способі перев'язки стіни викладають ступінчастим або змішаним способами.

При ступінчастому способі спочатку викладають тычковую версту першого ряду і на ній зовнішні ложкові версти від другого до шостого ряду. Потім кладуть внутрішню тычковую версту першого ряду 7 і порядно п'ять рядів внутрішньої версти і забутки. Максимальна висота щабля при цій послідовності становить шість рядів.

При змішаному способі перші десять рядів кладки викладають порядно, причому в кожному ряді кладуть спочатку обидві версти, а потім забутку. При висоті кладки приблизно 0,6-0,8 м працювати стає важко, особливо при кладці зовнішніх верст порядным способом, де доводиться витягнутими руками виконувати операції, що вимагають великої старанності. Тому починаючи з 11-го ряду, рекомендується застосовувати ступінчастий спосіб кладки цегли. У цьому випадку каменяр, викладаючи верхні ряди зовнішніх верст, може спиратися на нижні щаблі кладки, що значно полегшує його працю.

Роботи зі зведення кам'яної кладки поділяються на основні і допоміжні.

До основних робіт відноситься кладка кам'яних конструкцій з цегли та розчину з необхідним переміщенням матеріалів і інструменту в межах робочого місця.

До допоміжних робіт відноситься пристрій риштовання і огорож, транспортування стінових матеріалів і розчинів на робочі місця.

У будівельному виробництві розрізняють такі поняття, як операція і будівельний процес.

Операція — найпростіша організаційно неподільна і технологічно однорідна робота, яка не дає закінченої продукції, але необхідна для її отримання, наприклад розкладка цегли на стіні. Робітникам-будівельникам доводиться виконувати ряд операцій послідовно одну за іншою або навіть поєднувати їх в один безперервний процес.

Будівельний процес — це сукупність операцій, виконання яких дає закінчену продукцію у вигляді конструктивного елементу або частини його (наприклад, цегляну кладку, штукатурку тощо). Будівельні процеси бувають простими і складними. Прості процеси виконують робітники однієї професії, а складні — одночасно робітники різних професій. Наприклад, ланка мулярів виконує простий процес, вони ведуть кладку, а комплексна бригада, що складається не тільки з мулярів, але і робітників інших професій, виконує складний будівельний процес — зводить цегляні стіни будівлі.

Процес кладки складається з робочих операцій, що виконуються звичайно в такому порядку:

1) встановлення порядовок;

2) натягування причалок для забезпечення правильності укладання цеглин і рядів;

3) подача та розкладка цегли на стіні;

4) перелопачування розчину в ящику;

5) подача розчину на стіну і расстилание його під зовнішню версту;

6) укладання зовнішньої версти;

7) расстилание розчину під внутрішню версту;

8) укладання внутрішньої версти;

9) расстилание розчину під забутку;

10) укладання забутки;

11) перевірка правильності викладеної кладки.

Послідовність укладання верст може бути й іншою. Це залежить від системи перев'язки і методу організації праці. Крім цих операцій, мулярам доводиться рубати і тесати цегла, а також розшивати шви.

Кожна робоча операція в процесі виконується певним інструментом: кельмою, ковшем-лопатою, розшивкою, молотком-кирочкой.

Кельма — сталева лопатка, відшліфовану з обох сторін, з дерев'яною ручкою. Призначається вона для розрівнювання розчину при цегляній кладці, заповнення розчином вертикальних швів і підрізування у швах зайвого розчину.

Ківш-лопата застосовується для подачі і расстилания розчину на стіні. Ковшем-лопатою каменяр, крім того, перелопачивает розчин у ящику і може розрівнювати його по кладці.

Розшивками обробляють шви кладки, тобто надають їм певну форму. Форма і розміри расшивок повинні відповідати заданій формі і товщині швів. Для отримання опуклих швів робочу частину розшивки роблять увігнутою, а для увігнутих швів — круглого перерізу.

Молоток-кирочка використовується каменярем при рубки цілої цегли на неповномірні і при теске цегли.

Для перевірки якості кладки використовуються контрольно - вимірювальні інструменти:

1. висок, рулетка,
2. складаний метр,
3. рівень,
4. правило,
5. косинець,
6. шнур-причалювання.

Висок служать для перевірки вертикальності стін, простінків, стовпів і кутів кладки, тобто для провішування кладки. Застосовуються вони чотирьох типів: вагою 200-400 г для перевірки правильності кладки по ярусах і в межах висоти поверху і вагою 600-1000 м для перевірки зовнішніх кутів будівлі в межах всієї його висоти.

Рівень застосовують для перевірки горизонтальності кладки. Він являє собою брусок довжиною до 50 см з укріпленими на ньому двома скляними трубками, вигнутими по кривій великого радіусу. Трубки наповнені незамерзаючої рідиною так, що в них залишається невеликий повітряний пухирець. При горизонтальному положенні трубки бульбашка, піднімаючись вгору, зупиняється посередині між поділками. Зміщення бульбашки вліво або вправо від цього положення показує, що поверхня, на яку встановлений рівень, не горизонтальна, і чим більше її нахил до горизонту, тим більше зміщується бульбашка від середнього положення. Завдяки тому, що трубки розташовані в двох напрямках, рівнем можна перевіряти не тільки горизонтальні, але і вертикальні площині.

Правило являє собою отфугованную дерев'яну рейку довжиною 1,2-1,5 м. Цієї рейкою перевіряють лицьову поверхню кладки.

Кутник застосовується для перевірки правильності закладаються кутів.

Шнуром-шнур користуються при кладці як орієнтиром, який допомагає забезпечити прямолінійність і горизонтальності рядів кладки, а також однакової товщини горизонтальних швів.

Шнур-причалка — кручений шнур товщиною 3 мм, який натягують при кладці верст між порядовками або маяками. По ньому каменяр бачить, який стан повинен мати кожен укладається цегла в версті.

Для зберігання і перенесення комплекту основних інструментів мулярові зручніше користуватися сумкою, зробленої у вигляді контейнера розміром 350x260x100 мм.

Порядовки застосовують для розмітки рядів кладки, фіксації відміток низу і верху віконних і дверних прорізів, перемичок, прогонів, плит перекриттів і інших елементів будівлі. До порядовкам зачаливают шнур-причалку, по якому ведуть кладку.

Порядовки являють собою дерев'яну рейку довжиною до 3-3,5 м (довжина залежить від висоти поверху), на якій через кожні 77 мм нанесені поділки (зарубки) відповідно товщині ряду кладки. Розмір 77 мм входить висота цегли (65 мм) і товщина шва (12 мм). Порядовки виготовляють також з металевих куточків. До зовнішньої поверхні стін порядовки прикріплюють таким чином, щоб сторона, на якій розмічені ряди кладки, була звернена всередину будівлі (у бік каменяра).

Порядовка Жильцова, що представляє собою дерев'яну рейку перетином 50x50 мм або 70x50 мм і довжиною 3,5 м, кріпиться в кладці П-образними власниками, виготовленими зі смугової сталі у вигляді скоб з поперечною планкою. Роблять це таким чином. У горизонтальні шви по ходу кладки через 6-8 рядів по висоті вводять два власника, розташовуючи їх один над іншим. Власники повинні увійти в стіну своїми кінцями і поперечною планкою (розріз по Б—Б). Уклавши над другим власником один-два ряди цегли, у тримачі вставляють порядовку і закріплюють її дерев'яними клинами.

Шнур-причалку встановлюють і переставляють за допомогою скоби, яка утримується на рейці порядовки натягом причалювання і в результаті тертя між скобою і порядовкой; шнур кріплять до зачалочной частини скоби.

Для перестановки порядовки спочатку виймають клини, потім рейку порядовки, а слідом за рейкою — власники. При кладці з внутрішніх риштовання порядовку знімають разом із власниками, не виймаючи клинів. Для цього порядовку обережно розгойдують в площині, перпендикулярній поверхні стіни. Власники, долаючи невеликий опір свіжого розчину, висуваються з горизонтальних швів кладки, і порядовку піднімають вгору разом з ними.

Правила розрізки й елементи кам'яної кладки.

Чинним на кладку сил опирається головним чином сам камінь, так як розчин у кладці завжди менш міцний, чим пов'язані їм камені. Останні добре чинять опір лише стискаючим зусиллям. Щоб використовувати це основна властивість кам'яних матеріалів і забезпечити правильну роботу конструкції, необхідно камені в кладці розташовувати відповідно з певними правилами, званими правил розрізки мурування.

Для того щоб уникнути вигину і сколювання, камені слід укладати один на одного найбільшими гранями. Так, якщо камінь А при укладанні на камінь Б спирається лише у двох точках (рис. 9, а), то під впливом зовнішнього навантаження Р він може прогнутися і навіть зламатися (рис. 9, б). Камінь А може і не отримати зламу, але так як тиск від нього передається тільки в двох точках, то саме в них каміння А і Б можуть роздрібнитися. Звідси ясно, що для рівномірної передачі тиску від одного каменю до іншого необхідно, щоб кожен з них спирався на нижележащий не в окремих точках, а всією поверхнею граней (рис. 9, в), званих постелями каменів. При цьому робота каменів тільки на стиск може бути забезпечена, якщо поверхня дотику їх перпендикулярна до чинного на камінь зусиллю.

Тому перше правило разрезки вимагає, щоб ліжку каменів були перпендикулярні силам, чинним на кладку, а камені в кладці розташовувалися рядами (шарами).

У кожному ряду кладки камені повинні бути укладені так, щоб не відбулося їх зсуву. Якщо бічні поверхні каменів мають нахил до горизонту, то такі камені в кладці являють собою клини. Клинчасті камені Із будуть прагнути розсунути камені В і D. щоб уникнути цього необхідно, щоб площини, що розмежовують одні камені від інших, були перпендикулярні ліжок. У той же час, якщо дві бічні площини, що розмежовують камені не будуть перпендикулярні зовнішніх поверхнях стін, а дві інші бічні площини не будуть перпендикулярні першим, то каміння А, наприклад, мають гострі кути біля зовнішньої поверхні, легко можуть випасти з ряду і порушити цілісність масиву кладки.

Звідси друге правило разрезки, яке вимагає поділу масиву кладки вертикальними площинами (швами), паралельними зовнішньої поверхні кладки (поздовжніми швами) і площинами, перпендикулярними зовнішньої поверхні (поперечними швами).

Поздовжні і поперечні вертикальні шви в кладці не повинні бути наскрізними по висоті конструкції, так як при цьому вся кладка виявиться розчленованої на окремі стовпчики. Кожен такий стовпчик дуже нестійкий, тому шви в кладці під впливом вертикального навантаження можуть розширитися, а сама кладка зруйнуватися.

Щоб це не сталося, поздовжні і поперечні шви у двох суміжних горизонтальних рядах кладки повинні перев'язуватися камінням вище розміщеного ряду шляхом їх зрушування на чверть або половину довжини по відношенню до каменів нижчого ряду. Тоді напруги в кладці, які виникають під впливом якого-небудь навантаження Р, будуть передаватися не на окремий стовпчик перетином в один камінь, а на всю кладку, як показано на.

Таким чином, третє правило разрезки вимагає, щоб площини різання кожного ряду кладки були зрушені відносно площин обох суміжних з ним рядів, тобто щоб над і під кожним вертикальним швом даного ряду кладки розташовувалися не шви, а камені.

Цегла або камінь прямокутної форми має шість граней. Дві протилежні найбільші межі, якими цегла (камінь) кладуть на розчин, називають ліжками (нижньої і верхньої); довгі бічні грані цегли (каменю) — ложками; короткі — стусанами.

Кладку з цегли або каменів виконують, як правило, горизонтальними рядами.

Ряд цеглин, звернених до поверхні стіни довгою бічною гранню, називають ложковим поруч, а звернених до поверхні стіни короткою гранню — тичковим рядом.

Цеглини або камені в ряду кладки, що утворюють поверхні конструкцій, називають верстами. Версти розрізняють зовнішні, розташовані з боку фасаду будівлі, і внутрішні, розташовані з внутрішнього боку приміщення. В залежності від того, як укладають цеглу та каміння, версти бувають точкових і ложковимі.

Цегла та камені, укладені між зовнішньою і внутрішньою верстами, називають забутовочными, або забуткой.

При кам'яній кладці використовують не тільки цілі цегли (камені), але і їх частини, довжина яких кратна чверті довжини цілого. Такі цеглини або камені називають неполномерными. На показано неповномірні цегли — трехчетвертка, половинка і четвертка.

Ширину кладки стін, звану зазвичай товщиною, роблять кратною половині цегли чи каменю: один, півтора, два, два з половиною і т. д. Перегородки в будинках викладають в півцеглини або в чверть цегли, тобто товщиною 12 і 6,5 див.

При зведенні будівель кам'яні стіни викладають суцільними або з прорізами. Суцільні стіни без яких-небудь ускладнень прийнято называтьгладкими. Стіни з прорізами і з виступаючими конструктивними елементами або архітектурними деталями, в залежності від складності і кількості останніх, поділяють на прості, середньої складності і складні.

Прості стіни і стіни з різним ступенем складності можуть мати напуски, пояски, обрізи, уступи, пілястри та ін

Напуском називають те місце кладки, в якому черговий її ряд укладається не в площині раніше укладених цеглин, а з виступом на лицьову поверхню. Напуски роблять зазвичай не більше ніж на одну третину довжини цегли в кожному ряді. Шляхом напуску декількох рядів кладки утворюють пояски, якими відокремлюють на фасадах будинків окремі частини будівлі по висоті, а також карнизи та інші конструктивні елементи.

Обріз кладки 1 влаштовують з відступом від лицьової поверхні чергового ряду кладки. Кладка стін вище обріза має меншу товщину, ніж до обріза. Обріз кладки роблять при переході від цоколя 5 до стіни і в ряді інших випадків, при цьому останній ряд кладки перед обрізом обов'язково викладають стусанами.

Уступом кладки називають ті місця, де лицьова площину однієї частини стіни виступає в ту або іншу сторону від лицьовій площині іншої частини. Величина уступу призначається проектом.

Пілястрами 2 називають частини кладки стін, що виступають із загальної лицьовій площині у вигляді прямокутних стовпів, які викладаються вперевязку з кладкою стіни.

Для розміщення в стіні трубопроводів, електричних кабелів та інших прихованих проводок влаштовують борозни, які після монтажу пристроїв закладають урівень з площиною стіни. Борозни в кладці можуть бути вертикальними або горизонтальними. Вертикальні борозни по ширині і глибині роблять кратними половині цегли (каменю), горизонтальні — кратними одному ряду кладки по висоті, тобто чверть цегли (каменю), і половині цегли (каменю) по глибині.

Нішами називають поглиблення в кладці стіни, кратні половині цегли (каменю). У нішах мають вбудовані шафи, прилади опалення, електричні та інші пристрої.

Зазвичай у будь-якому приміщенні зовнішні стіни роблять не суцільним, а з віконними або дверними отворами. Кладку, розташовану між двома сусідніми отворами, називають простінком 3. Простінки можуть бути у вигляді простих прямокутних стовпів, а також стовпів з чвертями для закріплення в них віконних і дверних блоків. Чверті 4 роблять, випускаючи з кладки зовнішні ложкові версти на довжину четвертки і укладаючи в них четвертки в точкових верстах.

Одним з елементів кладки є штраби, що влаштовуються в місцях тимчасового перерви кладки. Такі місця необхідно робити так, щоб при подальшому продовженні робіт можна було забезпечити надійний зв'язок (перев'язку) нової частини кладки з раніше зведеної. З цією метою штраби роблять убежными або вертикальними.

Убежная (похила) штраба порівняно з вертикальною забезпечує кращу зв'язок з'єднуються частин стін. У вертикальні штраби для надійності з'єднання кладки повинні закладатися сталеві зв'язку із прутів діаметром 8 мм через 2 м по висоті.

У місцях примикання стін вертикальні влаштовують штраби так, як показано на багаторядними або однорядними, з закладкою сталевих зв'язків у зовнішні стіни і випуском їх для зміцнення примикає кладки.

Убежными штрабами у вигляді невеликих ділянок стін висотою до шести рядів викладають на зовнішній версті так звані маяки, які використовують в процесі кладки для закріплення причалок. Маяки викладають або по кутах (рис. 15, д), або на стінах (рис. 15, е) на відстані 10-12 м один від одного.

Види та призначення кладки.

Кам'яна кладка — це конструкція, що складається з каменів, покладених на будівельному розчині в певному порядку. Кладка несе навантаження від власної ваги, від ваги інших конструктивних елементів і прикладених до них навантажень, а також виконує теплоізоляційні, звукоізоляційні та інші функції.

При будівництві будівель і споруд в даний час застосовуються наступні види кладки:

а) цегляна;

б) з штучних бетонних, силікатних або керамічних каменів;

в) з великих блоків, виготовлених з бетону, цегли або керамічних каменів;

г) бутова з природних необтесаних каменів, що мають неправильну форму;

д) із природних каменів правильної форми (пиляних або тесаних);

е) змішана (кладка бутова, облицьована цеглою; з бетонних каменів, облицьованих цеглою; з цегли, облицьованого тесаним каменем);

ж) бутобетонная;

з) полегшена кладка з цегли та інших матеріалів.

Застосування будь-якого з перерахованих видів кладки залежить від призначення конструкції і умов, в яких вона буде перебувати, капітальності будівлі, що будується або споруди та економічної доцільності використання матеріалів.

Перераховані види кам'яної кладки використовуються для зведення фундаментів, стін, стовпів, перегородок та інших конструкцій будівель і споруд. Кожна з цих кладок володіє своїми специфічними особливостями і властивостями (міцністю, теплопровідністю, водостійкістю, морозостійкістю і ін), які і визначають область її застосування в будівництві.

Цегляна кладка із звичайної глиняної цегли пластичного пресування завдяки хорошій опірності впливу вологи, високої міцності, морозостійкості і відносно невеликій об'ємній вазі застосовується при зведенні стін і стовпів будівель і споруд, підпірних стінок, димових труб та інших наземних конструкцій; при влаштуванні фундаментів і різних підземних споруд.

Силікатна, звичайний глиняний цегла напівсухого пресування і глиняна пустотіла цегла не застосовують для зведення підземних конструкцій (нижче гідроізоляційного шару) в сирих грунтах для зовнішніх стін, вологих і мокрих приміщень, а також для влаштування печей, труб, димових та витяжних каналів.

Кладку з пустотілої або пористо-пустотілої цегли застосовують для несучих зовнішніх і внутрішніх стін будівлі, де найбільш раціонально використовуються її теплотехнічні та міцнісні властивості. Мала теплопровідність цих видів кладки дозволяє скоротити товщину стін на 20-25% і знизити вага на 20-30% у порівнянні зі стінами із звичайної цегли.

Кладка з бетонних каменів використовується так само широко, як і кладка з цегли. При цьому кладку з каменів, виготовлених на важкому бетоні, застосовують для зведення фундаментів, стін підвалів і інших підземних конструкцій і для тих наземних частин будівель і споруд, де потрібна висока міцність і морозостійкість.

Кладку з порожнистих і легкобетонних каменів застосовують для зведення зовнішніх і внутрішніх стін будівель і перегородок.

Легкобетонні і пустотілі шлакобетонні камені володіють хорошими теплоізоляційними властивостями. Використання цих каменів при зведенні зовнішніх стін веде до великої економії матеріалів, значному зниженню ваги будівлі за рахунок зменшення товщини стін. Однак такі камені мають суттєвий недолік: вони вологоємні і внаслідок цього недостатньо морозостійкі. Тому фасади зовнішніх стін, виконані з легкобетонних і пустотілих шлакобетонних каменів, доводиться штукатурити, щоб оберегти їх від зволоження і швидкого руйнування. Низкомарочные легкобетонні і пустотілі бетонні камені використовують тільки для зведення конструкцій всередині будівлі.

Кладка з силікатних каменів більше теплопровідності, має великий об'ємний вагу, але разом з тим більш міцна і довговічна, ніж кладка з легкобетонних каменів. Тому вона широко застосовується не тільки для зведення внутрішніх стін, але і зовнішніх.

Кладка з керамічних пустотілих каменів як найбільш ефективного штучного матеріалу, використовується переважно для зведення зовнішніх стін опалювальних будівель. Високі теплотехнічні властивості цієї кладки дозволяють скоротити товщину зовнішніх стін в середній смузі країни на півцеглини порівняно з кладкою з звичайного глиняного цегли. Перегородки з керамічних каменів влаштовують у тих випадках, коли вони не можуть бути виконані з великих панелей або дрібноштучних плит. Такі перегородки забезпечують необхідну звуконепроникність і порівняно з іншими видами перегородок знижують навантаження на перекриття.

Кладка з крупних бетонних, силікатних або цегляних блоків, так само як із штучних матеріалів, що застосовується для зведення підземних і наземних конструкцій будівель і споруд. Блоки з важкого бетону або цегли пластичного пресування застосовують для стін, фундаментів і інших підземних конструкцій, а блоки з легких бетонів, силікатної, порожнистого або легкого будівельного цегли застосовують в основному для кладки зовнішніх стін будівель.

Кладка з великих блоків, виготовлених на механізованих заводських установках, дозволяє значно скоротити трудові витрати як на виробництво блоків, так і на зведення конструкцій на будівництві. При блокової кладки на будівництві можна широко використовувати засоби механізації, значно скоротити терміни зведення будівель в порівнянні з будівництвом з штучного цегли або каменів.

Кладка з природних каменів і блоків правильної форми застосовується головним чином в тих конструкціях, де найбільш вигідно використовуються їх найважливіші властивості: висока міцність, стійкість проти вивітрювання і заморожування, мала стираність, декоративність.

М'які пористі гірські породи, що мають об'ємний вагу від 900 до 2200 кг/м³ (черепашники, пористі туфи і ін), застосовують у вигляді пиляних штучних каменів (вагою до 40-45 кг) для кладки зовнішніх і внутрішніх стін будівель. Особливість застосування природних каменів з легких порід полягає в тому, що перед вживанням вони повинні бути витримані певний час на місці видобутку для видалення гірської вологи.

З гірських порід (пористих вапняків і туфів) виготовляють також великі стінові блоки, призначені для механізованого кладки. Розміри блоків визначаються проектом або технічними умовами.

З оброблених природних каменів твердих порід (колотих, пиляних, тесаних) влаштовують опори та підвалини мостів і шляхопроводів, підпірні стінки. Такими каменями облицьовують набережні, а також окремі частини монументальних цивільних і промислових будівель і споруд.

Висока вартість і трудомісткість обробки тесаного каменю обмежують область застосу вання такої кладки. Тому її в даний час застосовують в декоративних цілях лише для облицювання стін, викладених з інших матеріалів.

Бутова і бутобетонная кладки володіють значною теплопровідністю і пов'язані з великими витратами ручної праці, тому вони застосовуються в незначних обсягах. Однак бутова і бутобетонная кладки з місцевих матеріалів, як правило, виявляються економічно більш вигідними порівняно з іншими видами кладки. Тому ці кладки рекомендується застосовувати при влаштуванні фундаментів під будівлі і споруди, а при зведенні бутової кладки з облицюванням цеглою або іншими матеріалами — для кладки стін підвалів, цоколів будівель, підпірних стінок та інших інженерних споруд. З бутової кладки зводять також стіни складських приміщень, а в сільській місцевості — стіни одноповерхових господарських будівель.

Вартість будівництва коробки будинку.

Починаючи будівництво будинку під ключ необхідно володіти точною інформацією про те, яку вартість буде мати початкова стадія будівництва,скільки коштів потрібно пізніше і в підсумку, у скільки обійдеться вартість житла під ключ. В даному матеріалі розкриваються всі ці питання. Не варто самостійно розраховувати кошторис проекту, сподіваючись на те, що Вам вдасться отримати «оптимальну» цифру, на яку Ви надалі зможете орієнтуватися. У кожній будівельній компанії може бути своя кошторис, і відповідно, представники компанії відповідають тільки за свої цифри, які прорахували самі. Тому в цій статті йдеться не про вартості будівництва, здійснюваного власними силами, яке поступово втрачає свою актуальність.

У 2010 році багато будівельні компанії Москви називали найнижчі ціни, оскільки це найбільш вірний спосіб привернути увагу клієнтів, але головною умовою при цьому є те, щоб підсумкова ціна в подальшому не зросла. На сьогоднішній день різні будівельні компанії називають різні ціни на вартість «коробки» вона варіюється від 12 до 20 тисяч рублів за квадратний метр площі будівлі, при цьому враховується матеріал, з якого буде здійснюватися будівництво – цегла, пористий бетон, газо або пінобетон. Середня ціна за договором на зведення «коробки» складає приблизно 18 тисяч рублів за квадратний метр від площі проекту. При цьому вартість включає роботи не просто з будівництва, але і вилучення ґрунту, вартість матеріалів і доставки.

Що ж таке «коробка» і що за фактом входить у вартість її будівництва?

«Коробка» будинку являє собою несучі стіни з цоколем, дахом, в яку входять чорнові перекриття всі шари покрівлі та димоходи, до того ж у вартість коробки включена прокладка всіх закладних деталей, наприклад, для комунікацій. У коробку зазвичай входять внутрішні перегородки чорновий кладки, тобто буде потрібно ще їхня подальша штукатурка. Коробка також включає в себе вхідні та внутрішні сходи, виконані з монолітного залізобетону. У вартість коробки може входити і зовнішня обробка (мурування цеглою і штукатурка), і навіть вхідні двері і вікна. У більш рідкісних випадках в договір включається і чистове оздоблення, тобто крім всіх вищевикладених позицій додається ще вирівнювання підлоги, стін і стелі. Ціна на коробку при цьому відповідно зростає.

Такі роботи, як огородження території парканом, організація дренажу та інші додаткові послуги розраховуються окремо. Коли ціна починається від 10-12 тисяч рублів за квадратний метр, то таке будівництво може увійти зведення стін товщиною в одну цеглу, при цьому буде відсутній зовнішня обробка і внутрішньо утеплення, але і звичайно не буде вікон. Слід точно знати, яка саме площа будинку множиться на ціну метра квадратного, оскільки всі стандартні проекти мають площі, які розраховані за всіма стандартами архітектури зі знижувальним коефіцієнтом. Буде входити в дану вартість ціна на земляні роботи і вивіз грунту, так само є окремим питанням (уточніть що входить до кошторису на будівництво будинку). Тому, щоб реально оцінити вартість будівництва не достатньо просто орієнтуватися на ціну квадратного метра, знайденого в рекламному оголошенні. Необхідно чітко знати, скільки буде оцінено будівництво Вашого конкретного житла в цікавій для Вас комплектації. А це можна визначити тільки після ґрунтовної розмови з будівельною організацією.

В середньому будівництво «коробки» будинку, загальна площа якого становить близько 300 квадратних метрів, займає приблизно 4 місяці. При цьому будівництво здійснюється в три етапи: фундамент та цоколь, 1-й поверх, другий поверх з покрівлею. Оплата по кожному будівельному етапу здійснюється окремо, при цьому враховується наступна схема: передоплата, приймання результатів будівництва та підсумковий розрахунок.

Вартість будівництво будинку «під ключ».

Після того, як було завершено будівництво «коробки», здійснюється оснащення житла усіма необхідними інженерними комунікаціями, електрикою, опалювальної та вентиляційної системою, каналізацією та водопостачанням. Для оцінки даного етапу необхідний детальний розрахунок. В якості завершального етапу будівництва здійснюється внутрішнє оздоблення, до якої відноситься вирівнювання стін, фарбування, установка освітлювальних та інших приладів, оздоблення такими матеріалами, як керамограніт, керамічна плитка, натуральний камінь і конструкції з гіпсокартону. Орієнтовна вартість даного етапу складає близько 50 відсотків від загальної вартості «коробки» будинку. Бажано, щоб обробка здійснювалася на наступний рік, для того щоб під час усадки «коробки» не утворилося тріщин.

Тут йдеться про вартість будівельних робіт лише по московському регіону, ситуація в інших регіонах країни може бути зовсім інший.

Спосіб цегляної кладки стіни.

Призначення: для кладки цегляних стін. Сутність: подачу розчину на покладену версту поєднують в одній операції за один прохід на повну ширину укладається версти. На грань чергового цегли, звернену до вже укладених в ряду цеглин, наносять при горизонтальному положенні цієї межі кладочний розчин і зрізають його з двох боків, утворюючи рівнобедрений трикутник або равнобедренную трапецію. Цеглу потім повертають і укладають на підготовлену постіль, притискаючи трикутник або трапецію розчину до вже укладеної в ряду цегли і заповнюючи ці розчином вертикальний шов кладки. Пристрій для цегляної стіни виконано у вигляді прохідного лотка, що має в плані трапецоїдну форму. Лоток має стінки, а підстави трапеції дорівнюють відповідно: меншу - ширині цегли, а більше - його довжині. Обидві ручки змонтовані на стінках лотка зверху шарнірно. 2 с. п. ф-ли, 1 іл.

Винахід відноситься до галузі будівництва і може бути використане для кладки цегляних стін.

Відомий спосіб кладки цегляних стін, полягає в тому, що по обидва боки стіни ставлять щити з дощок і замазують густим розчином щілини між стіною і щитами. У решт щитів кладуть на тому ж розчині цеглу поперек стіни, після чого отримане таким чином корито заливають шаром високопластичного розчину ("дуже рідкий прыск"), в який укладають без верстки цеглу впритул один до одного і до щитів, вичавлюючи надлишки розчину в вертикальні шви. Потім знову викладений ряд цеглин заливають зверху высокопластичным розчином і укладають наступний ряд, але без заливки пластичним розчином, після чого обидва щитка піднімають вгору на висоту двох рядів цегли і операцію повторюють.

Відомий також спосіб зведення цегляної кладки, що полягає в пошарової укладки цегли на прокладці, на яку попередньо нанесений сполучний розчин. Прокладки після твердіння сполучного розчину залишаються в тілі стіни.

За протопим способу кладки цегляної стіни, описаного в даній заявці, приймається наступний відомий спосіб: розчин подається лопатою на стіну і укладається на грядкою раніше покладеної ряд цеглин, причому під ложкові ряди розчин укладають через бічну грань лопати, а під точкових через її передній край. Розчинову грядку розрівнюють тильною стороною лопати. Потім виконують кладку в наступному порядку: тримаючи в правій руці кельму, розрівнюють нею розчинну постіль, потім ребром кельми підгрібають частина розчину і притискають його до вертикальної грані раніше покладеного цегли, а лівою рукою доносять новий цеглу до місця укладання. Після цього опускають цегла на підготовлену постіль і, рухаючи його лівою рукою до раніше покладеної цегли, притискають до полотна кельми. Рухом вгору виймають кельму, а цеглою, присувається лівою рукою, затискають розчин між вертикальними гранями укладається і раніше покладеного цегли. Надлишок розчину, вичавлений із зовнішнього шва, підрізають кельмою.

Всі перераховані аналоги способу, включаючи прототип його здійснення, є трудомісткими, оскільки передбачають в тому чи іншому вигляді укладання розчинової суміші, її розрівнювання на ліжку або, як в аналогу 2, перенесення прокладки з сумішшю на рані покладеної ділянку стіни, а потім перерозподіл суміші кельмою.

В якості прототипу пристрою для кладки цегли стіни приймається ківш-совок Максименко, службовець для подачі розчину, расстилания і розрізання його по стіні. Ківш виконаний у вигляді корпусу лотка з двома поздовжніми і однією торцевою стінкою, забезпеченого двома ручками.

Недоліком ковша є можливість укладання розчину тільки однієї ширини, що підвищує трудомісткість процесу укладання розчину.

Завданням, яка вирішується запропонованим пристроєм, є зниження трудомісткості ручної кладки цегляної стіни.

Ця задача вирішується тим, що подачу розчину і його розрівнювання на ліжку поєднують в одну операцію і виробляють пристроєм для кладки цегляної стіни за один прохід на повну ширину укладається версти, а грань укладається в версту цегли, звернену до вже укладених в ряду цеглин, наносять при горизонтальному положенні цієї межі кладочний розчин і зрізають його з двох боків, утворюючи з розчину рівнобедрений трикутник або равнобедренную трапецію, після чого цегла повертають і укладають на підготовлену постіль, притискаючи кладочний розчин, нанесений у формі трикутника або трапеції, до вже укладеної в ряд цегли і заповнюючи цим розчином вертикальний шов кладки. Пристрій для цегляної кладки стіни містить корпус із стінками і дві ручки. Корпус виконаний у вигляді прохідного лотка, відкритого з обох торців і має в плані форму равнобедренной усіченої трапеції, причому довжина короткого підстави трапеції дорівнює ширині цегли, а довгого підстави довжині цегли, при цьому ручки змонтовані на стінках лотка шарнірно.

Порівняльний аналіз заявленого винаходу з відомими технічними рішеннями, прийнятими за прототип способу і пристрою, показують, що воно відрізняється, по-перше, суміщенням операцією подачі розчину розчин і його розрівнюючи, по-друге, укладанням розчину відразу на повну ширину версти, по-третє, нанесенням розчину на грань укладається в версту цегли при горизонтальному положенні цієї межі і зрізанням його в освітою рівнобедреного трикутника або трапеції і, по-четверте, укладанням цього підготовленого цегли в версту і заповненням розчином, нанесеним на цеглу, вертикальних швів кладки притиснення до вже покладеної цегли версті.

Статті pp-budpostach.com.ua Все про лазні

Статті по пїноблоку,пінобетону,пінобетонним блокам

Статті pp-budpostach.com.ua Статті по бетону

Статті Все про парканах

Статті pp-budpostach.com.ua Все про дахах ( види, матеріал, як краще вибрати)

Статті Все про Фундаменті

Статті по газобетону ( газоблокам ), газобетонних блоків, блоків газосиликатнных

Новини, статті, чутки, факти, різне і по чу-чуть

Статті по цеглині ( рядовому, особового,облицювальної,клинкерному, шамотною, силікатній,)
