Загальні зауваження з утеплення фундаменту
В залежності від початкових умов, наприклад, від того, чи ведеться нове будівництво або ж це процес утеплення фундаменту існуючого будинку, рішення проблеми може бути різним. При новому будівництві влаштування фундаменту і утеплення фундаменту зазвичай відбуваються одночасно. Утеплення фундаменту існуючого будинку більш проблематично. Багато чого залежить від типу фундаменту, його конкретної реалізації та інших факторів. Останній, дуже важливий момент, який необхідно врахувати — тип, параметри і особливості грунту та місце розташування будинку на місцевості (низина, рівнина, на височині, ухил) і т. п.
Облік особливостей ґрунту
Для мого регіону проживання зріз грунту приблизно такий (пишу по пам'яті, за неточність прошу вибачити):
- Родючий шар (чорнозем) — приблизно 40-45 см;
- Суглинок (суміш глини і землі) — приблизно до 1,5 м;
- Звичайна глина — приблизно до глибини 1, 5-2,4 м;
- Синя глина — приблизно на глибині 2,4-2,8 м (глибше не копав).
Щоб дізнатися, який грунт у вашій місцевості, можна відкопати шурф або скористатися довідковою літературою. Краще зробити і те, і інше.
Виходячи з параметрів і характеристик грунту, а також розташування будинку на місцевості, приймають основні рішення по типу пристрою і утеплення фундаменту, організації відводу вод і т. д. Для мого випадку: тип грунту — суглинок, пучиністий, глибина промерзання до 190 див. Будинок розташований на рівній поверхні. Виходячи з цього, при влаштуванні стрічкового фундаменту його глибину потрібно закладати і утеплювати нижче глибини промерзання, або використовувати більш економічний варіант, влаштовуючи мелкозаглубленний фундамент.
Основні поняття
У зв'язку з тим, що в моєму випадку мало місце як пристрій і утеплення фундаменту з нуля (при новому будівництві), так і утеплення вже існуючої (старої частини) будинку, то для розуміння особливостей виконання робіт в тому чи іншому випадку дамо кілька визначень.
Фундамент будинку — опорна конструкція у нижній частині будинку, розташована в грунті під несучими стінами будинку.
Мелкозаглубленний фундамент — спеціальна конструкція фундаменту, що передбачає його пристрій на невеликій глибині (вище глибини промерзання грунту) і прийняття ряду додаткових заходів щодо забезпечення його надійної експлуатації.
Цоколь — частина конструкції фундаменту, розташована вище рівня землі.
Закладення — у разі влаштування стовпчастого фундаменту простір між поверхнею землі і стінами будинку, що спираються на стовпці, по периметру будинку захищається спеціальною конструкцією. Реалізація може бути різною: щитові конструкції, цегляна кладка і т. д. Наприклад, у старій частині мого будинку зруб був встановлений на дубові стовпці (стовпчастий фундамент), а простір між нижнім вінцем зрубу і землею закрита по периметру стіною, вилитої з шлакобетону. Висота існуючої забирки — 90 см, товщина — 50 див. Додатково, з внутрішньої сторони підпілля, по периметру були влаштовані внутрішні призьби (суміш тирси зі шлаком) товщиною приблизно близько метра. Над проблемою «валянок» для будинку я задумався, коли зіткнувся з тим фактом, що в старій частині дерев'яного будинку, незважаючи на досить добротні і теплі конструкції закладення та внутрішніх завалинок, підлога в будинку взимку були все ж холодними. Виникло питання, чому? І що робити, щоб виправити цю ситуацію?
Пристрій і утеплення мелкозаглубленного фундаменту

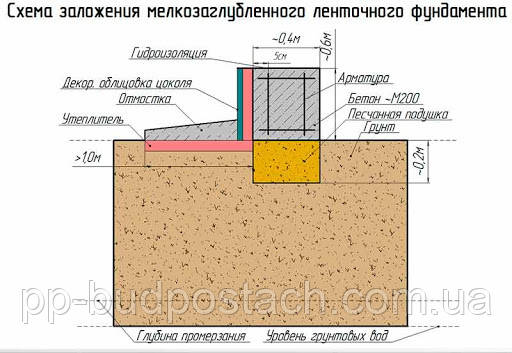

Для того щоб зрозуміти чому, що і як я робив, розглянемо спрощену схему, представлену на малюнку нижче, стосовно до пристрою і утеплення мелкозаглубленного фундаменту.
Отже, розглянемо найпростіший варіант: мелкозаглубленний фундамент з утепленням тільки самого фундаменту (підошви і бічних поверхонь):
- З точки Q1 (межа зіткнення фундаменту з зовнішнім грунтом) проведемо окружність з радіусом, що дорівнює глибині промерзання грунту 1, 9 м. Окружність показана червоним пунктиром. З малюнка видно, що, незважаючи на утеплення самого фундаменту, грунт буде промерзати як під самим фундаментом, так і (з урахуванням радіуса промерзання грунту) усередині самого приміщення. Тобто ефективність теплоізоляції тільки самого дрібно заглибленого фундаменту досить низька.
- Для того щоб виключити передачу холоду через грунт всередину будівлі, необхідно утеплити або всю внутрішню площу будинку (утеплення підлоги по грунту), або ділянку по периметру фундаменту зсередини будівлі на ширину приблизно 1,5 м (для мого випадку — не менше 1,3 м).

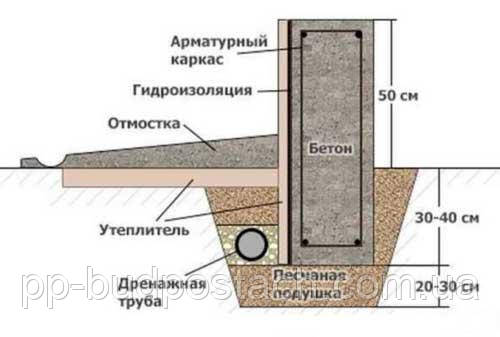

- Наступним ефективним і досить економічним рішенням є пристрій теплих відмосток. З урахуванням того, що вимощення робити потрібно в будь-якому випадку, то витрати на утеплення відмосток вже не є настільки обтяжливими. Як видно з малюнка, ми зрушуємо зовнішню кордон промерзання грунту від фундаменту будівлі приблизно на 1 м (розмір плит утеплювача). Зона промерзання грунту від точки Q2 показана окружністю, синім пунктиром. У цьому випадку, крім підвищення ефективності утеплення (зона промерзання грунту не дістає до ґрунту під самою будовою), ми ще й покращуємо умови експлуатації самого фундаменту.
Деякі висновки:
- Навіть «надмірна» утеплення фундаменту не забезпечить якісну теплоізоляцію будинку;
- Більш грамотним рішенням є пристрій комплексної теплоізоляції всіх нижніх будівельних конструкцій будинку: фундаменту, цоколя (закладення), підлоги по грунту і відмосток.
4. Практична реалізація ідеї
A. Утеплення нижніх будівельних конструкцій при новому будівництві
Оскільки статей в мережі з приводу пристрою мелкозаглубленного фундаменту, утеплення підлоги по грунту і відмосток є чимало, то буду звертати увагу лише на ті особливості, які характерні для виконання робіт в моєму випадку. Пристрій і утеплення фундаменту показано на прикладі пристроя до будинку, описаному в попередній статті«Як правильно утеплити стіни будинку».
Особливості влаштування котловану під фундамент
- Після розмітки контуру майбутнього фундаменту будови відривається котлован. Оскільки спочатку планувалося утеплення підлоги по грунту, то при необхідності слід вибрати грунт по всій внутрішній площі будівлі на товщину шару передбачуваного утеплення підлоги. На фото нижче стрілкою під номером 1 показана вибірка грунту всередині будівлі для майбутнього утеплення. Стрілками під номером 2 показана траншея для пристрою самого фундаменту.
Фактичні розміри зробив такі: глибина вибірки ґрунту для подальшого утеплення підлоги — 0,4 м, глибина вибірки ґрунту для влаштування самого фундаменту — 1 м. - В траншею під фундамент пошарово, шарами приблизно по 10 см, насипаємо пісок, зволожуємо його з лійки і ущільнюємо трамбуванням, і так — кожен шар. Загальна товщина піщаної підсипки — 30 см, тобто не менше 3-х шарів. Піщана підсипка необхідна для мінімізації впливів грунту на фундамент при обдиманні, характерного для суглинних ґрунтів. Після вирівнювання в горизонті і остаточної трамбування піщаної подушки слід в обов'язковому порядку в траншею укласти плівку ПЕ з деяким запасом по висоті. Це необхідно для того, щоб виключити прискорений вихід у грунт вологи з розчину і забезпечити нормальні умови для процесу твердіння фундаменту. Попутно плівка служить гідроізоляцією для пінопласту від підсосу вологи з грунту.
- В якості утеплювача для фундаменту і незнімної опалубки використовував листи пінопласту ПСБ-15, за винятком підошви фундаменту. Для утеплення підошви використовував листи Пеноплекс (4х0,6х0,04) м. Спочатку по дну укладав листи Пеноплекс, потім встановлював листи ПСБ; для тимчасової фіксації використовував підручні засоби, бутобетонний камінь в нижній частині, тимчасові дерев'яні розпірки вгорі.
У нижній частині фундаменту стіни траншеї є природною опалубкою, в цокольній (виступаючої частини необхідно для опалубки використовувати щити. Після установки і кріплення опалубки в траншею укладав бутовий камінь і пошарово проливав в міру густим цементно-піщаним розчином. В результаті вийшов бутобетонний фундамент стрічкового типу, мелкозаглубленний, з утепленням.
Виступаюча частина фундаменту, висотою близько 30 см (цоколь), також утеплена пінопластом. Загальний вигляд отриманого утепленого фундаменту і цоколя показано на фото нижче.
Так як для кладки стін потрібно час, щоб фундамент набрав необхідну міцність, займемося поки утепленням підлоги по грунту.
B. Утеплення підлоги по грунту
Порядок виконання даних робіт наступний:
1. Ґрунт усередині приміщення при необхідності вирівнюється, ущільнюють трамбуванням. Потім для гідроізоляції утеплювача укладається плівка ПЕ; якщо є стики, то з нахлестом не менше 10-15 див.
2. По покладеній плівці насипається сухий керамзитовий гравій товщиною приблизно 25 див.
3. Зверху по гравію зробив шар керамзитобетонной стяжки для укладання листів ПСБ, приблизно 5-7 см завтовшки. Далі поклав листи пінопласту по всій площі і зверху, знову зробив шар керамзитобетонной стяжки.
Особливості:
- Для керамзитобетонной стяжки використав майже суху (трохи зволожену) суміш;
- Для захисту пінопласту від механічних пошкоджень і подальшої внутрішньої обробки використовував листової плоский шифер.
Нижче на фото показано утеплення підлоги по грунту.
Стрілкою 1 позначена свіжоукладену суміш. Стрілкою 2 — вже висохла стяжка. Стрілкою 3 показаний шлюб в роботі: з-за неякісного кріплення щитів опалубки при заливці фундаменту щит, а разом з ним і пінопласт, були зміщені в бік. Можливості виправити помилку у процесі роботи практично вже не було. Так що на надійне кріплення щитів при заливці фундаменту вимагає звернути особливу увагу!
4. Завершальним етапом при влаштуванні утепленої підлоги по грунту і його підготовці до оздоблення плиткою стало пристрій цементно-піщаної стяжки висотою приблизно 3 см (показано на фото нижче).
Стяжка робиться по маяках, виставленими на горизонті, і укладається через одну смугу, після попередньої сушки знімаємо маяки і залишилися порожнечі від них, а пропущені смуги заповнюємо стяжкою. В якості маяків використовуються вже смуги отвердевшей стяжки.
5. Оскільки для стійкого ефекту необхідно утеплювати всю підлогу будови, то аналогічним способом було виконано утеплення в наступному приміщенні. Проміжний етап роботи показаний на наступному фото.
У правій частині фото видно виступаючу по висоті утеплену частина цоколя. У цій частині приміщення зроблений погріб для зберігання продуктів. Оскільки в рамках статті в деталях описати пристрій і утеплення льоху не представляється можливим, то зазначу лише, що він також був виконаний з використанням утеплювача, щоб не знизити якість утеплення всього будови. На фото нижче показано пристрій утепленій частини фундаменту, цоколя і підлог по грунту, готових для зведення стін.
