Оздоблення стін побудованих з газобетону
Оздоблення стін побудованих з газобетону
Монтаж стін з газобетону.
Неавтоклавний газобетон може використовуватися одночасно як самонесучого конструкційного матеріалу при поверховості будівлі до 3-х включно, так і в якості матеріалу огороджувальних конструкцій без додаткового утеплення. Так, коефіцієнт теплопровідності для цього матеріалу знаходиться в межах 0,09 – 0,18 Вт(м оС), що є достатньою умовою для того, щоб в погодних умовах України обмежити товщину стіни (конструкції) величиною близько 300 – 400 мм, що відповідає геометричним розмірам серійно випускаються блоків з газобетону на більшості заводів пористого бетону. Подивимося, як же розрахувати необхідну товщину стіни.
Розрахунок товщини стіни з газобетону в ідеальному випадку.
На конкретному прикладі розрахунку необхідної товщини стіни для ідеальних умов можна визначити необхідну товщину для будь-яких умов.
Для розрахунку необхідно знати:
1.Теплотехнічні характеристики матеріалів, з яких буде складатися стіна. Це так звані коефіцієнти теплопровідності матеріалів. Обернена Величина цього коефіцієнту, називається опором теплопередачі. Фізичний зміст коефіцієнта теплопровідності в додатку до даного випадку являє собою теплову потужність, втрачаємо кожним квадратним метром огороджувальної конструкції при різниці температур між внутрішньою і зовнішньою поверхнею в 1 градус. Чисельні дані беруть з паспортів на продукцію, сертифікатів відповідності та інших відкритих джерел інформації.
2. ГСОП (Градусо-добу опалювального періоду, град. З на добу. Даний показник розраховують з Сніп 2-3-79 або беруть із довідника. Наприклад, для Москви і Санкт-Петербурга він менше 6000.
3. Мінімальне нормативне опір теплопередачі стіни. Воно залежить від ГСОП і береться з СНиП. При ГСОП, що дорівнює 6000, опір теплопередачі стіни повинно бути не меене 3,5 ( град. СхМ кв. Вт).
Також нам знадобиться коефіцієнт теплопровідності Вт (мхград.З) всіх використовуваних для стін матеріалів:
1. Цегла лицьової М-150 – 0,56;
2. Газобетон щільність 600 – 0,14;
3. Штукатурка зовнішня – 0,58;
4. Штукатурка внутрішня (гіпсова) – 0,40.
Розрахуємо, яка потрібна товщина газобетону для 2-х варіантів.
Варіант 1.

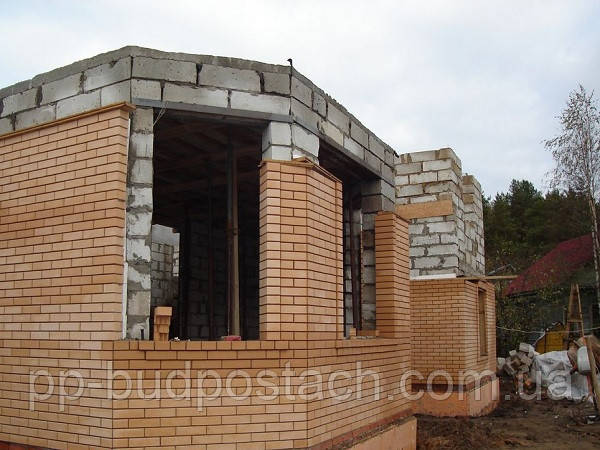

Облицювальна цегла (250х120х65 мм)+ газобетон (Z мм) +внутрішня цементна штукатурка ( 20 мм). Товщина цегли в стіні при звичайній укладанні 120 мм. Розділимо товщину в метрах на теплопровідність. Маємо: 0,12/0,56 = 0,21 – опір теплопередачі цегляного шару. При товщині штукатурки 20 мм опір теплопередачі штукатурного шару становитиме 0,02/0,58 =0,035.
Загальний опір теплопередачі складається з усіх складових за принципом простої адитивності, тобто загальне опір, рівний 3,5 складається з трьох складових. Маємо: 3,5= z/0,14 + 0,21 + 0,035, звідки Z=(3.5-0,21-0,035)= 0,45 м , т. е 450 мм.
Варіант 2.
Штукатурка 20 мм + газобетон + штукатурка 10мм. Розрахунок показує, що в цьому випадку товщина повинна бути не менше 485 мм
Реальні умови експлуатації стін з газобетону.
Добре відомо, що всі ніздрюваті бетони являють собою капілярної пористу систему, яка характеризується високим ступенем водопоглинання ( до 35-45%) і одночасно високою здатністю віддавати вологу в навколишнє середовище. У той же час, рівноважний вологовміст фрагментів ячеистобетонных панелей, що досягається за перші 1,5 року експлуатації, складає всього 4-6% в більшості випадків. Не слід забувати, що збільшення вологості конструкційного матеріалу всього на 10-15% призводить до втрати до 50% його теплоізоляційної здатності. При цьому параметр паропроникності для газобетону дуже високий і знаходиться на рівні 0,15 – 0,25 мг(м. ч. Па). Між тим, вектор переносу потоку пари з теплих внутрішніх приміщень завжди спрямований назовні, що може призводити до утворення так званої «точки роси» всередині захищають газобетон конструкцій і, як наслідок, до неминучого відшарування і руйнування зовнішніх штукатурок в зимовий період.
Крім того, в результаті натурних випробувань було встановлено, що утворюються при кладці блоків шви товщиною 10 мм знижують загальний термічний опір стіни на10 - 20%, а при товщині 20 мм – на 31% ( це як раз той випадок ,коли монтаж блоків ведуть на звичайному немодифікованих кладочном розчині, або на «гарцовку») порівняно з кладкою, виконаної на клейових розчинах з товщиною шва 1-3 мм. Це означає, що для того, щоб виключити можливість утворення «містків холоду» при зведенні конструкцій з ячеистобетонных блоків необхідно застосовувати клейові композиції або домагатися мінімальної товщини кладчного розчину.
Таким чином, з наведених даних випливає, що для збереження високих теплозахисних властивостей огороджувальних конструкцій з ніздрюватих бетонів слід дотримуватися наступних правил:
1. Монтаж бажано вести на клейових розчинах, що забезпечують як мінімум «равнопрочное» з'єднання матеріалів у перші 30 годин після кладки і володіють як можна більш низьким коефіцієнтом теплопередачі.
2. Готову конструкцію слід обов'язково захищати від проникнення вологи, але утворюється шар захисного покриття (фасадної штукатурки) повинен володіти значною паропроникністю для полегшення проходження парів води зсередини приміщень назовні, що дозволяє уникнути утворення місць конденсації вологи всередині конструкцій.
3. Штукатурне покриття повинне мати високі адгезію до комірчастим бетонів, велику морозостійкість і досить гідрофобну поверхню, що дозволяє, тим не менш, проводити роботи з її забарвленні.
4. Для фарбування штукатурного покриття неприпустимо використовувати емалі утворюють щільні, паронепроникні плівки.
Порядок проведення опоряджувальних робіт.
Зовнішній і внутрішній вигляд будівлі з газобетону, довговічність обробки і періодичність необхідних косметичних ремонтів визначається правильним підбором оздоблювальних матеріалів, загальною конструкцією будівлі, кваліфікацією працівників та порядку проведення всіх робіт.
До конструктивних особливостей будівлі, продляющим життя оштукатурених поверхнях, відноситься створення виступаючого даху, що оберігає стіни від намокання при косих дощах.
Що ж стосується порядку проведення робіт, то, по-перше, всі зовнішні оздоблювальні роботи слід завершувати в теплу пору року, давши вистоятися коробці з газобетону не менше 6 місяців для завершення в основному процесів усадки і висихання газоблоків, а по-друге, проводити зовнішні оздоблювальні роботи тільки після завершення внутрішніх (включаючи заливку підлоги), і ніяк не навпаки! Це пов'язано з теплофізичними процесами перенесення пари з внутрішніх приміщень в зовнішнє середовище і з процесами висихання самого газобетону. Нами неодноразово спостерігалося поява мікротріщин на поверхні зовнішньої штукатурки навіть при використанні самого кваліфікованої праці, але при порушенні зазначеної послідовності. Однак при правильно обраній зовнішньої штукатурки навіть такі мікротріщини не призводять до відшарування захисного покриття, хоча довговічність всієї конструкції звичайно ж зменшується.
Перейдемо тепер до викладу можливих варіантів обробки зведених конструкцій, грунтуючись на припущенні, що ці конструкції зведено з дотриманням перелічених у розділах 1 і 2 технологічних принципів, тобто стіни зведені, дах будівлі значно виступає над стінами, замовник вибрав перевірені оздоблювальні склади, будівельна бригада достатньо кваліфікована, дотримані тимчасові інтервали між зведенням стін і їх обробкою, а також обрано правильний порядок проведення робіт.
Оздоблення внутрішніх поверхонь стін з газобетону.
В основі будь-яких варіантів внутрішньої обробки приміщень, стіни яких складені з газобетонних блоків, лежать два взаємовиключних принципи, а саме:
1. Прагнення будь-яким шляхом зберегти високі параметри по паропроникності приміщень, що, як вже зазначалося вище, дозволяє добитися максимально комфортного мікроклімату в приміщеннях.
2. Максимальна пароізоляція внутрішніх приміщень, що наближає мікроклімат до умов звичайного будинку із залізобетонних панелей, але дозволяє дещо збільшити довговічність зовнішнього штукатурного покриття за рахунок того, що після закінчення часу, необхідного для досягнення стіною з газобетону постійної рівноважної вологості (близько 1,5 року), потік пари в зовнішнє середовище скорочується в десятки разів, а значить, усувається і основна причина відшарування зовнішньої штукатурки.
Обробка зовнішньої поверхні стін з газобетону.
Питань зовнішньої обробки будівель з газобетону присвячено величезну кількість наукових досліджень, конкретних розробок, рекомендацій і технічних рішень, що дозволяють задовольнити смак самого вимогливого замовника. Проте всі ці рішення можна звести в 2 великі групи, а саме:
1. Будівлі з вентильованими фасадами
2. Будівлі з оштукатуреними поверхнями.
Зрідка зустрічаються проекти, в яких реалізовані обидва типи захисту поверхні газобетону.
Будівлі з декоративними і вентильованими фасадами

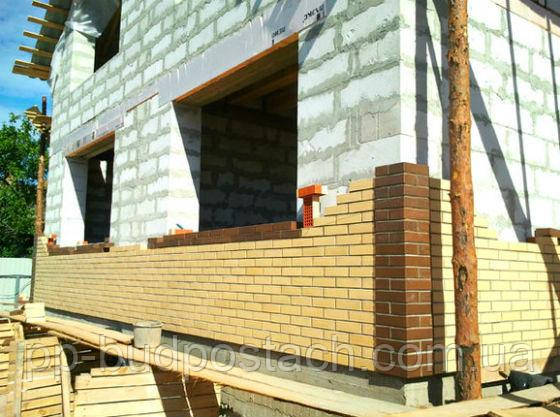

Існує єдиний варіант захисту поверхні з газобетону, коли декоративний матеріал на великих площах щільно прилягав до стіни (наприклад, кладка з цегли впритул) через унікальність властивостей самого газобетону. Справа в тому, що (як вже зазначалося вище) в силу високої пропускної здатності газобетону по відношенню до водяної пари необхідно давати можливість цього пару вільно розсіюватися в атмосфері, отже, або фасад повинен обов'язково добре вентилюватися, але при цьому повинен забезпечувати повний захист стіни з пористого бетону від атмосферних опадів, або одночасно з такою зовнішньою обробкою у внутрішніх приміщеннях застосовують повну пароізоляцію.
З метою досягнення гарної ступені вентиляції при влаштуванні навісних фасадів на стіни з газобетону завжди дотримуються наступні принципи:
1.Відстань між зовнішньою поверхнею стіни і внутрішньою поверхнею навісного фасаду тим більше, чим вище сама будівля. Величина цього проміжку може сягати 15-20 см на висотних будівлях монолітного типу. Сам навісний фасад при тому фіксується до зовнішньої поверхні стіни з блоків за допомогою різних анкерних кріплень, які ми тут розглядати не будемо.
2. У нижній частині фасадів завжди роблять невеликі вентиляційні отвори, що і забезпечує безперешкодний струм атмосферного повітря знизу вгору, тобто здійснюється ефективна вентиляція, а значить, відбувається безперешкодне видалення парів вологи, що власне і потрібно.

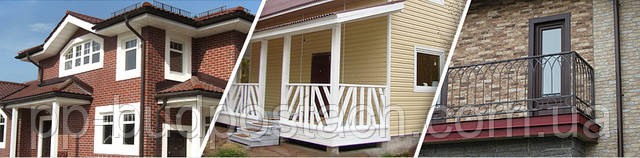

Самих же варіантів пристрою таких фасадів відомо безліч, але найбільш відомими є кладка з декоративного цегли, різноманітний вініловий сайдинг, різні навісні панелі різного пристрою і фактури аж до скляних та ін. З екзотичних видів обробки варто згадати різні види дерев'яної «вагонки», а також плити, що імітують натуральний камінь
Будівлі з оштукатуреними поверхнями.
Що стосується даного варіанту захисту поверхні стін ячеистобетонных блоків, то виходячи з перерахованих вище властивостей цього матеріалу, найбільш доцільно було б застосовувати для обробки поризовані штукатурні суміші з високим коефіцієнтом паропроникності. Це дозволяє не застосовувати спеціальних заходів захисту від потоку пари зсередини назовні будівель, що і надає особливу чарівність існування в будинках такого типу, оскільки будівля «дихає», за своїм комфортним умовам воно наближається до дерев'яного, в такому будинку у людей поліпшується самопочуття, в нім і тепло, і легко дихається...
Однак, запобігаючи накопиченню вологи на кордоні «штукатурка – блок», такі прості штукатурки не захищають останній від зволоження атмосферними опадами, що тягне за собою погіршення теплозахисних характеристик усієї конструкції. Отже, поризовані штукатурки не можуть виконати свого основного призначення – захищати стіну з газобетону. Що ж стосується традиційних «щільних» штукатурок, то незважаючи на досить високі коефіцієнти паропроникності ( близько 0,07 – 0,09 мгм.ч.Па за різними даними), практично відсутня зчеплення такої штукатурки з поверхнею бетону, а її водопоглинання при капилярном підсосі досягає значень від 4 до 6 кг води на 1 м кв. площі за 24 години випробувань.
Крім того, традиційні штукатурні склади швидко втрачають вологу при нанесенні її на поверхню блоків (спробуйте оштукатурити поверхню, що представляє собою особливо ефективну «промокашку» – замучить!), що особливо відчутно при роботі тонкими оздоблювальними шарами до 5 – 8 мм.
Таким чином, крім перерахованих властивостей по високій паропроникності захисна штукатурна система повинна мати:
— високу адгезію до основи;
— низьким капілярним водопоглинанням;
— високу тріщиностійкість (низькою усадкою);
— морозостійкістю;
— атмосферостійкістю.
При цьому штукатурка цоколя повинна мати:
- водовідштовхувальним ефектом;
- високу адгезію до основи;
- високою міцністю на стиск;
- підвищеною морозостійкістю.
Кладка зовнішніх стін з газобетонних блоків.
Кладка газобетонних блоків дуже проста. Блоки кладуться також, як цегла, дотримуючись шви укладання. Укладання стін необхідно починати з кутових блоків, вертикальну площину яких перевіряють за допомогою виска, а горизонтальну – за допомогою рівня. При укладанні в першу чергу натягують напрямний шнур, щоб у першого ряду газобетонних блоків не було опуклостей або вогнутостей. Напрямний шнур прикріплюють до верхніх кутів кутових блоків. Перший ряд блоків кладуть на цементний розчин із співвідношенням 1:3 (цемент:пісок). Продовжуючи кладку, після декількох покладених рядів, необхідно перевіряти вертикальність стін і кутів. Якщо блоки трохи змістилися, то за допомогою легких ударів кельми, їх встановлюють потрібної місце. У разі необхідності газобетонні блоки можна пиляти простою пилкою, тесати, свердлити і робити отвори будь-якої конфігурації. У газобетонних блоків дуже хороша сумісність з іншими матеріалами: розчинами для кладки, штукатуркою, лаками, фарбами, клеями. Здійснюючи кладку з газобетонних блоків, в споруджуваному приміщенні бажано влаштувати примусову вентиляцію, щоб прискорити висихання блоків.
Стіни з блоків необхідно створювати з горизонтальних рядів так, щоб їх площині були перпендикулярні напрямами навантаження стіни; блоки відокремлюються один від одного вертикальними швами і блоки кожного подальшого ряду повинні перекривати вертикальні шви попереднього ряду. Перекриття швів забезпечує рівномірний розподіл навантаження на блоки і стійкість стіни до нерівномірного осідання і коливання температур.
Кладка перегородок з газобетонних блоків.
Складаючи перегородки з газобетонних блоків, можна використовувати кілька способів:
а) встановлюючи перегородковий блок на повну глибину блоку зовнішньої стіни;
в) встановлюючи перегородковий блок в блок зовнішньої стіни до глибини 150 мм, відповідно викроюючи зовнішні блоки;
з) з дотиком, тобто без з'єднання між собою стінових блоків. Для збільшення стійкості перегородок в зовнішню стіну бажано вмурувати 300 мм довжини якоря, виходячи з умови – не менше 3 штук на висоту одного поверху, вмуровивая їх до половини своєї довжини.
Якщо перегородки стикаються зі стінами, виготовленими з інших укладальних матеріалів, то необхідно використовувати (з) варіант.Вплив особливостей розчину на стійкість кладки.Газобетонні блоки зазвичай з'єднують між собою змішаним цементним розчином, марка якого не нижче 50. Чим нижче марка розчину, тим легше його стиснути і тим більше буде деформація кладки і напруга прогинів і сколів кожного блоку. Тому необхідно застосовувати розчин вищих марок. Підвищена міцність розчину мінімально збільшує міцність кладки. Найбільш важливе значення мають показники плинності розчину. Пластичні суміші розчину краще укладаються на поверхні блоків, забезпечуючи рівномірну товщину розчину і щільність швів. Це в свою чергу підвищує міцність кладки газобетонних блоків, зменшуючи напругу прогинів і сколів окремих блоків. Якщо такий розчин укладати більш товстим шаром, він потріскається. Газобетонні блоки, які стикаються з розчином, трохи змочують водою, щоб вони не поглинали більше необхідного води, яка потрібна для затвердіння розчин.
Вплив розмірів і форми газобетонних блоків на міцність кладки.
При підвищенні висоти блоків зменшується кількість горизонтальних швів кладки і підвищується опір блоків прогибающей силі. Тому при однаковій міцності блоків кращі показники міцності будуть у блоків з більшою висотою. Шви кладки газобетонних блоків. Правильне заповнення розчином вертикальних і горизонтальних швів, правильне перекриття блоків і рівномірна товщина швів забезпечують високу міцність кладки. Здійснюючи кладку, необхідно прагне до однаковій товщині швів.Про якість кладки стіни судять по ретельності формування швів і по точності викладеної конструкції. Товщину швів перевіряють, вимірюючи висоту 5 або 6 рядів газобетонних блоків, поділивши її на кількість рядів. Щоб отримати середню товщину швів, з отриманого результату віднімають товщину блоків. Чим товще шов, тим важче досягти його однакової товщини, і тому в кладці на блок діє напруга прогину і відколу. Близько товстих швів підвищується деформація кладки і падає її міцність. Якщо товщина горизонтального шва збільшена до 15 мм, стійкість кладки падає на 15%. У разі надмірно тонких швів зменшується сила взаємного з'єднання блоків. Тому встановлюється, що товщина окремих швів не повинна бути менше 8 мм і більше 15 мм. В армованої кладки товщина швів повинна бути принаймні на 4 мм більше, ніж товщина арматури, не перевищуючи товщини.
Якщо кладку з газобетонних блоків передбачено штукатурити, тоді з фасадної сторони вертикальні шви стін можна не заповнювати до глибини 15 мм. В процесі будівництва в горизонтальних швах роблять повітряні прошарки приблизно 6 см ширини для запобігання промерзання стін в місцях швів. Якщо кладку з газобетонних блоків зовні додатково утеплюють, тоді можна повністю заповнювати шви без пустот. Зазвичай біля стін з газобетонних блоків немає довгих вертикальних швів, так як стіни з газобетонних блоків перекриваються на товщину блоку. Для вертикальних поперечних швів відносяться всі правила кладки кам'яних матеріалів. Тому, щоб запобігти збіг вертикальних швів, один ряд газобетонних блоків зміщують по відношенню до іншого ряду на (150 мм) або (300 мм) довжини блоку.
Опора балок дерев'яних перекриттів.
Довжина спирання дерев'яних балок в бетонних стінах повинна бути не менше висоти балок, але вони не повинні бути менше 15 см. Дерев'яні балки перекриттів рекомендують спирати на U-образні газобетонні блоки з бетонним наповненням. В цей наповнювач додатково поміщають армуючий елемент, який складається з двох металевих стержнів діаметром 8 мм, і які з'єднані між собою поперечними стрижнями діаметром 6 мм через кожні 150 мм. Щоб забезпечити об'ємну стійкість газобетонної стіни, через кожні 2-2,5 м балки прикріплюють до якорів, які вмуровані в U-образний блок. В зовнішніх стінах з газобетонних блоків балки поміщають у спеціальні закриті або відкриті гнізда. Закриті гнізда роблять таким чином, щоб між стінками гнізда і балкою залишалася щілину шириною 3 див Щоб забезпечити висихання деревини, кінці балок бажано зрізати під кутом 70-80 гр і антисептировать на довжину принаймні 75 див.
Кінець балки (виключаючи її торець), поміщений в кладку з газобетонних блоків, щільно обмотують руберойдом або яким-небудь іншим гідроізоляційним матеріалом так, щоб покрити всі частини балки, які перебувають у гнізді. Гнізда є слабким місцем в будинку з точки зору теплоізоляції, тому їх необхідно утеплювати мінеральною ватою або пенополистироловыми пластинами. Після установки балки щілину заповнюють розчином або поліуретановим герметиком для швів на глибину балки 10 див. Це необхідно, щоб тепле і вологе повітря не міг вільно переміщатися в гніздах балки, і щоб не створилися сприятливі умови для гниття кінців балки. Треба брати до уваги, що неприпустимо зіткнення деревини балки з кладкою з газобетонних блоків. Спираючи балки на зовнішні стіни, необхідно зробити бетонні підстави безпосередньо на останньому стінній блоці. Бетонні підстави додатково армують 2-8 мм арматурою. Балки між собою закріплюють за допомогою металевої пластини. Якоря не можна розміщувати над віконними і дверними прорізами. Якщо дерев'яна балка розміщується вздовж стіни з газобетонних блоків, між балкою і кладкою необхідно залишити щілину шириною 2-4 см, щоб в балку не могла проникнути волога кладки. Цю щілину потім заповнюють мінеральною ватою.
Опора великогабаритних конструкцій.
На стіни з газобетонних блоків можна встановлювати також металеві конструкції, панелі перекриттів і монолітні залізобетонні конструкції. Перед монтажем конструкції перекриття необхідно перевірити поверхню стіни для опори за допомогою нівеліра або рівня. В разі потреби поверхню опори вирівнюють за допомогою цементного розчину. Перед монтажем конструкції на поверхню опори кладуть шар розчину 10-15 см товщини. При опорі на стіну пустотних залізобетонних перекриттів з прольотом до 6 м, площа опори повинна бути не менше 150 мм у кожній стороні.
