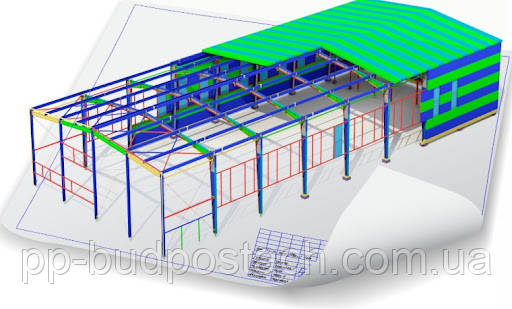

Проект КМ (конструкції металеві) і Проект КМД (конструкції металеві, деталювання)

Проектування металоконструкцій виконується зазвичай в дві стадії — технічний проект і робочі креслення. Для технічно нескладних об'єктів та об'єктів, будівництво яких намічається здійснювати по типовим і повторно застосовуваним проектів, дозволяється одностадійне проектування — техноробочий проект(технічний проект, поєднаний з робочими кресленнями металоконструкцій).

В технічному проекті металоконструкцій наводяться обґрунтування для розробки проекту, технологічна характеристика об'єкта, відомості про район будівництва з викладенням кліматичних і геологічних даних, навантаження, розглянуті варіанти проектних рішень, терміни і вартість будівництва. На цьому етапі визначається доцільність застосування металевих конструкцій, проводиться вибір вживаних типових конструкцій і встановлюється принципова конструктивна схема споруд.

"Гарячі" ціни на пінобетон в Миколаєві, купіть сьогодні!

Робочі креслення металевих конструкцій виконують у дві стадії: КМ (конструкції металеві) і КМД (конструкції металеві, деталювання).

Проект КМ виконується проектною організацією для заводу металоконструкцій. У проекті КМ вирішуються всі питання компоновкиметаллических конструкцій і ув'язки їх з іншими частинами проекту: технологічної, транспортної, архітектурно-будівельної та ін.

До складу проекту входять КМ: перелік креслень проекту КМ; заголовний лист,що містить дані про навантаження, марках сталей, умовних позначеннях, маркування та інші загальні зауваження; схеми металоконструкцій — плани, поперечні і поздовжні розрізи з маркуванням всіх конструкцій і зазначенням їх перерізів; вузли металоконструкцій,показують сполучення окремих елементів між собою, і специфікації металу за профілями на весь об'єкт.

Розрахунки металевих конструкцій містяться в окремій розрахунково-пояснительнои записці або оформляються у вигляді розрахункових листів в складі креслень КМ. Креслення КМдолжны містити всі дані для розроблення деталювальних креслень КМД.

Проект КМД розробляється, як правило, в конструкторському бюро заводу металоконструкцій на основі проекту КМ з урахуванням технологічних особливостей заводу (верстати, потокові лінії, зварювальне обладнання, допоміжні пристосування і т. д.) і наявності на складі асортименту металу.

Проект КМД містить заголовний аркуш зі списком креслень проекту та пояснювальною запискою, монтажні схеми відправних елементів з маркуванням і монтажними вузлами металоконструкцій, робочі креслення відправних елементів, зведені відомостівідправних елементів, монтажних болтів, зварних швів і заклепок.

Монтажні схеми складаються за групами конструкцій: колонії і зв'язку між ними, конструкції покриття (кроквяні ферми, зв'язки між ними), підкранові балки і т. д. Монтажні схеми виконуються в масштабі 1/100 - 1/400 в залежності від типу, розмірів і складності споруди. Монтажні схеми — основна документація, за якою здійснюється збирання конструкцій на монтажі металоконструкцій, тому там повинні бути показані: взаєморозташування відправних елементів з розмірами та відмітками, необхідними для вивірення конструкцій, відомості відправних елементів, монтажних швів, болтів і заклепок. Складні вузли сполучень маркуються на схемах і наводяться зазвичай на окремих аркушах.

У примітках до монтажних схемах вказуються способи монтажних з'єднань металоконструкцій для кожної групи конструкцій, маркування елементів даної схеми, а також наводяться посилання на креслення суміжних схем і на аркуші монтажних вузлів і стиків.

Робочі креслення відправних елементів повинні містити повні дані для виготовлення елемента на заводі металоконструкцій. На робочому кресленні поміщаються:

• графічне зображення отправочного елемента в закінченому вигляді з бічними видами та необхідними розрізами;
• геометрична схема для гратчастих конструкцій;
• зображення окремих складних деталей отправочного елемента;
• специфікація деталей, таблиці відправних елементів, зварних швів і заводських заклепок;

Примітки.

Отправочный елемент зображується в основний проекції (проекція площини, яка має найбільші розміри, наприклад ширину і довжину), бажано в робочому положенні, тобто відповідно до положення цих елементів в готовому будівлі або споруді. Вертикальні елементи великої довжини (колони, стійки) розташовують горизонтально. Масштаб зображення 1:10, 1:15 або 1:20, при цьому в простих елементах великої довжини масштаб по довгій стороні дозволяється приймати більш дрібним і навіть довільним.

Для великих гратчастих елементів (ферм, широких наскрізних колон) зображення геометричної схеми основний проекції виконується в масштабі 1:30 або 1:50, а зображення деталей на цій схемі — в більш крупних масштабах 1:10, 1:15или 1:20. Це дозволяє зменшити формат креслення без зниження ясності його читання. Розміри, що проставляються на зображенні отправочного елемента, поділяються на три групи:

1) розміри, необхідні для виготовлення деталей, з яких складається елемент;

2) розміри, що визначають взаєморозташування деталей і необхідні для складання елемента;

3) розміри, що визначають взаємозв'язок зображеного елемента з разбивочными осями споруди або суміжними елементами.

Розміри окремих деталей проставляються один раз для кожної групи однакових деталей. Якщо деталь складна, то її зображують окремо з усіма розмірами, необхідними для виготовлення, а на основний проекції дають тільки прив'язку цієї деталі. Розміри для складання отправочного елемента проставляють так, щоб збирач міг легко і безпомилково встановити деталь на своє місце.

При виготовленні окремих деталей металоконструкцій та зборці їх в елементі неминучі відхилення від форми і заданих розмірів, зазначених конструктором на кресленні, тому, проставляючи розміри, необхідно окремо виділяти ті з них, дотримання яких особливо важливо. До них відносяться відстані між опорною плитою колони і місцями спирання на неї інших конструкцій (ферм, підкранових балок), відстані між групами монтажних отворів та ін. Такі розміри зазвичай виділяють на кресленні рамкою (наприклад, |8450|) , а якщо потрібна велика точність, ніж передбачена нормами на виготовлення конструкції, то поруч з розміром вказується допускаемое відхилення (наприклад, 11980+1-

2).Внаслідок допусків при прокатці розміри сталевих профілів можуть відрізнятися від номінальних (наведених у сортаменті). Наприклад, ширина полиць і висота великих куточків, двотаврів і швелерів можуть бути на 3-4 мм більше або менше, ніж зазначено в стандарті. Тому прив'язку куточків і швелерів роблять за обушок, прив'язку двотаврів через вертикальну вісь і одну з граней полиць. Всі розміри на кресленнях металоконструкцій проставляють у міліметрах.

Геометрична схема гратчастих елементів зображується окремо в довільному масштабі. Відстань між вузлами обчислюють з точністю до 1 мм і проставляють безпосередньо над лініями схеми без виносних розмірних ліній.

Каждая деталь элемента заносится в спецификацию деталей, которая предназначается для подготовки металла на складе, для их заготовки и подсчета массы элемента. Спецификацию составляют на каждую отправочную марку, в заголовке ее указывают марку стали. В спецификацию вносят генеральные размеры деталей, их число и массу с точностью 0,1 кг, причем фасонные листы площадью до 0,1 м2 считают при подсчете массы как прямоугольные, а отверстия и вырезы в прокатных элементах не учитывают. Массу всех деталей одного номера подсчитывают с точностью до 1 кг. Массу отправочного элемента определяют как сумму масс деталей с добавлением 1% на массу сварных швов или 2% на массу головок заклепок.

В графе спецификации «Примечания» указывают особенности обработки деталей: строжка, гибка, фрезеровка (или марка стали, если эта деталь должна быть изготовлена не из той стали, которая указана в заголовке спецификации).

В таблице отправочных марок указывают марки отправочных элементов, изображенные на данном чертеже (их может быть несколько), их массу, число штук каждой марки, подлежащих изготовлению, суммарную массу конструк­ций, которые надо изготовить по этому чертежу.

В примечаниях к чертежу обычно приводят;

а) марки сталей и дополнительные требования к ним;

б) указания о способах сварки и типах электродов;

в) указания о преобладающих на данном чертеже размерах сварных швов, диаметрах отверстий, обрезов, которые на чертеже не проставляются;

г) ссылки на другие чертежи проекта.

Если возникает необходимость некоторых отступлений от проекта КМ при разработке чертежей КМД (изменение сечений, соединений, отдельных узлов и т. д.), то они должны быть согласованы с проектной организацией, разрабатывавшей проект КМ.
