Кладка фундаменту і кладка стін.

Кладка фундаменту.

При будівництві будь-якої будівлі ще до початку закладки фундаменту виконроб (бригадир або майстер) перевіряє якість підготовки підстави, правильність встановлення реперів з відмітками підошви фундаменту, геодезичну розбивку осей об'єкта, вводи і траси.

Якщо лінійні розміри будівлі не перевищують 10 м, то допустимі відхилення складуть 10 мм, для будівель великих розмірів встановлені відхилення досягають 30 мм. Контроль розбиття осей будівлі і наступний контроль якості робіт проводиться за допомогою набору контрольно-вимірювальних інструментів, який обов'язково є у кожного виробника робіт.

В даний час у фундаменти житлових будинків закладають як традиційні цегла, бутовий камінь і бутобетон, так і сучасні бетонні та залізобетонні блоки.

Бутову кладку можна влаштовувати двома способами: «під затоку» і «під лопатку». Кладку «під затоку» використовують для споруд в 1-2 поверху. Рвані камені викладають у горизонтальні ряди близько 20 см у висоту враспор зі стінками траншей або з опалубкою (якщо ґрунт недостатньо щільний). При цьому способі не потрібно викладати верстові ряди, але всі порожнечі необхідно ретельно засипати щебенем та утрамбовувати.

Кладку «під лопатку» виконують з допомогою плоских постелістих каменів. Підібрані по висоті (до 30 см) камені обколюють, підганяють, укладають і виробляють расщебенку. При такому способі кладки важливо дотримуватися перев'язку. Перший ряд викладають на підготовлену основу (або на піщаний грунт) і заливають рідким розчином. Перетину фундаментів, кути і верстові ряди бажано викладати з найбільш великих постелістих каменів.

Для спрощення контролю правильності профілю фундаменту кожні 20 м повинні бути встановлені дерев'яні шаблони. Це особливо важливо для кладки в траншеях. Внутрішні поверхні дощок повинні максимально точно повторювати контури поперечного перерізу фундаменту. На дошках шаблону розмічають ряди кладки для натягування причалки, позначають верх і низ, позначають отвори для труб системи комунікацій. Таким чином, шаблони використовують і замість порядовок.

В обов'язки майстра будмайданчика входять регулярні перевірки правильності розташування і якості осадових швів і місць стикування з іншими будівлями. Для попередження протікання в підвал води (дощової, ґрунтовий і т. д.) через осадові шви використовують вимощення, глиняні замки або вживають інші заходи на розсуд майстра.

Одночасно з кладкою бутових стін у підвалах виробляють цегляну облицювання товщиною в ½ цегли. У випадках, коли необхідно припинити роботу над бутовою кладкою, то в останньому викладеному ряду розчином заливають проміжки між каменями. Поверхня каменів ряду залишається чистою до початку наступного ряду кладки. Якщо перерва зроблений в жарку суху погоду, то кладку необхідно захищати від висихання – поливати кілька разів в день, накривати щитами, пергаміном або толем. Після завершення верхнього ряду кладки фундаменту, його поверхня нівелюють і ще раз перевіряють з допомогою теодоліта розбивку осей. Потім приступають до закладці цоколя.

Ще один поширені спосіб кладки — бутобетонная. У цьому випадку у залитий бетон втоплюють бутові камені. Співвідношення бетону і каменю має становити 2:1. Крім бутового каменю допускається використання не розколотого кругляка. Опалубку і помости встановлюють безпосередньо перед початком роботи. Рівень підмостків рекомендують вибирати так, що камінь не потрібно було піднімати вище півметра. Опалубка для даного виду робіт підійде збірно-розбірна, проста в установці і знятті.

Бетонний розчин укладають горизонтальними шарами за 20-25 см. Камені втоплюють відразу ж, не даючи бетону застигнути. Ширина каменів повинна бути менше 1/3 товщини конструкції, глибина утоплення – 50-60% їх висоти, допустимі проміжки між ними — до 6 див. Для таких кладок використовують бетон рухливістю 5-7 див. Викладену кладку пошарово ущільнюють вібруванням. Якщо обсяг робіт порівняно невеликий і рухливість бетону 8-12 см, то вібрування можна не використовувати. Протягом всього часу укладання за якістю бетонного розчину стежить будівельна лабораторія.

Якщо в роботі потрібно зробити перерву, то в залитий бетон укладають камені і, при необхідності, ущільнюють. Під час перерви пересихання свіжоукладеної кладки не допускається. Відновлюють роботу після очищення від сміття та зволоження поверхні. Завантажувати бутобетоні конструкції повним навантаженням можна тільки після досягнення кладкою своєї розрахункової міцності.

Під час проведення контролю якості будівельних робіт бригадир (чи виконроб) керується прийнятими Будівельними Нормами і Правилами.

На один поверх висотою 3-4 м граничні відхилення поверхонь і кутів кладки від вертикалі становлять для стін — 20 мм, для стовпів — 15 мм, на всю споруду: фундамент — 20 мм, стовпи і стіни — по 30мм. По горизонталі відхилення рядів кладки на кожні 10 м довжини не повинні перевищувати у фундаменті 30 мм, у стінах — 20 мм. На вертикальних поверхнях допустимі нерівності визначаються накладанням 2-х метрової рейки, на стінах і стовпах — 15-ти метровій, на фундаменті — по 20 мм. Горизонтальність рядів кладки, вертикальність її поверхонь і кутів перевіряють по 2-3 рази на кожен метр висоти.

З безлічі тесаних і штучних каменів для кладки цоколів і фундаментів рекомендують використовувати або вапняк, або бетонні камені, виготовлені із застосуванням клінкерних в'яжучих. Якщо камені були виготовлені із застосуванням повітряних (гіпсових) в'яжучих, то їх використання категорично не рекомендується. Цегляний і керамічний щебінь, гравій та щебінь природних порід, міцних і стійких доменних шлаків використовують у виробництві бетонних каменів як заповнювачі. Для кладки цоколів і фундаментів будівель допускається використання звичайної глиняної цегли, а вище гідроізоляційного шару рентабельною буде кладка з пустотілої глиняної цегли, отриманого методом пластичного пресування.

Для кладки штучних і природних оброблених каменів правильної форми використовують бетон рухливістю 9-13 див. В горизонтальних швах розчин виливають рівним шаром. Товщина такого шару при використанні бетонних каменів повинна складати 12 мм, для природних каменів — 15 мм. Після укладання каменів вертикальні шви заповнюють рідким розчином.

Товщина вертикальних швів для кладки із природних каменів приблизно дорівнює 15 мм, для бетонних каменів достатньо 10 мм. В кладки з бетонних каменів через кожні два ряди, а природних — через ряд, виконують поперечну тычковую перев'язку. В процесі кладки камені внутрішньої і зовнішньої верст повинні влаштовуватися зі зміщенням поперечних вертикальних швів, а сама бетонна кладка зв'язуватися з цегляною облицюванням стіни сталевими зв'язками в кожному четвертому ряду точкових рядами каменів або з цегли.

Якість кладки і правильність установки перев'язок контролює майстер або бригадир ділянки, керуючись у цьому прийнятими СНиП.

На сьогоднішній день будівництво фундаментів з буту, бутобетону, бетонних та природних каменів проводиться вручну, через неможливість використання пристроїв і механізмів. Для зменшення затрат ручної праці при зведенні будівель понад 5 поверхів доцільно використовувати заводські бетонні та залізобетонні блоки.

Кладка стін.

Після завершення робіт над фундаментом і цоколем переходять до другого етапу кам'яних робіт — кладці стін. Ще до початку кладки майстер або виконавець робіт обов'язково перевіряють:

• пристрій перекриттів над підвалом;
• встановлення вимощення і водостоків для відведення поверхневих вод;
• засипання пазух котловану;
• прокладку вводів газо - і водопроводу, теплофікації і каналізації;
• якість надійшов стінового матеріалу і загальний фронт робіт.

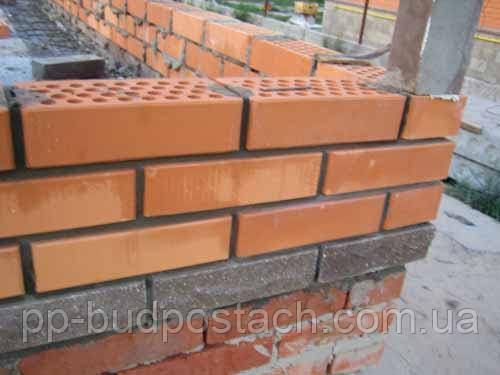

Кладку стін та стовпів виробляють з цегли горизонтальними рядами при дотриманні умови вертикальності поверхонь. Кладку можна виконувати як по багаторядній, так і за ланцюговою (однорядною) системі перев'язки швів. Стовпи і вузькі простінки (до 1 м) викладають за трирядній системі. При виконанні кладки майстер стежить за правильністю використання мулярами інструментів і пристосувань, необхідних для якісної кладки.

При зведенні стіни важливо точно витримати напрямок кладки, постійну товщину рядів і правильність кладки в кожному ряду. Для цього зазвичай встановлюють порядовки і натягують причалювання. Металеві інвентарні порядовки встановлюють за рівнем або по схилу і нівеліра, а причалки, виконані з крученого шнура завтовшки 2-3 мм, закріплюють скобою.

Для регулярного контролю якості кладки стін муляр використовує набір контрольно-вимірювальних інструментів. З допомогою дерев'яного кутника перевіряють кути будівлі, а ступінь відхилення рядів кладки від горизонталі контролюють за допомогою правила і рівня кілька разів на кожному ярусі. При цьому на кладку встановлюють правило, зверху — рівень, визначають горизонтальність ряду. У разі незначного відхилення воно усувається в процесі кладки наступних рядів.

За допомогою рівня і схилу кілька разів на кожному ярусі кладки перевіряють вертикальність стін і кутів. Якщо є відхилення, то їх компенсують під час кладки наступного ярусу або поверху. Виявлені відхилення осей конструкції виправляють у рівнях перекриттів між поверхами.

Важливим елементом кладки стіни є тичкові ряди, викладені з цілої цегли. Цими рядами починають і завершують кладку стовпів, стін і простінків. Так само їх укладають під балками, мауэрлатами і прогонами, у виступаючих рядах кладки (всіляких карнизах) і на рівні обрізів стовпів і стін.

Максимально навантаженими елементами в конструкції будівлі є стовпи і простінки шириною не більше 2,5 цегли. З-за цього їх викладають з цілого відбірної цегли. А бій цегли, як і цегла - половняк, використовують в кладці слабонавантажених конструкцій та забутовки. Наприклад, при заповненні каркасних стін або в кладці ділянок стін під вікнами.

Бригадир (або майстер) повинен звертати увагу на відповідність між висотою кладочного матеріалу та керамічної облицювальної цегли. Тільки в деяких випадках допускається використовувати облицювальні камені висотою 14 см при кладці однорядного звичайного цегли. Таке поєднання рекомендується в тому випадку, якщо основним кладочним матеріалом буде червона цегла, отриманий методом пластичного пресування та має знижену на 10% несучу здатність кладки. Це повинно бути прописано в проекті. Поєднання цегли сухого пресування з силікатною цеглою не допускається.

В місцях примикань, перетинів або сполучень кладку ведуть одночасно, звертаючи увагу на правильність перев'язки швів. Іноді цегельну кладку роблять з розривами. Тоді виконроб тримає на контролі пристрій вертикальних (або похилих) штраб і правильність розташування сталевих зв'язків в кладці, викладеної раніше. Металеві зв'язки встановлюють на рівні кожного перекриття, але не через кожні 2 м висоти. Довжина зв'язку повинна становити понад 1 м від кута примикання і до закріплює анкера.

Кілька разів протягом робочої зміни контролюють товщину швів. Для цього заміряють 5-6 рядів кладки і обчислюють значення середньої товщини шва. Наприклад, якщо висота п'яти рядів становить 395 мм, то висота рядка буде дорівнює 79 мм і товщина шва відповідно 14 мм.

Значення середньої товщини горизонтальних швів кладки повинне бути дорівнює 12 мм, вертикальних швів — 10 мм у межах висоти одного поверху. При цьому товщина швів може коливатися в межах 10-15 мм для горизонтальних і 8-15 для вертикальних швів. Необхідність більш товстих, в межах допуску СНиП, швів окремо обмовляється і пояснюється в проекті, а розміри позначаються на робочому кресленні.

З метою перевірки правильності заповнення розчином швів в різних місцях кладки виймають окремі цеглини. Такий візуальний контроль проводять 3-4 рази по висоті кожного поверху.

У поздовжніх швах кладки перемичок і простінків шириною до метра, а також у поперечних вертикальних і горизонтальних швах кладки стін обов'язково перевіряється повнота заповнення швів розчином. Часткове заповнення швів допускається тільки у поздовжніх швах простінках шириною більше метра і глухих стін. З боку лицьової поверхні, при кладці впустошовку, глибина не заповнених розчином швів повинна бути до 15 мм на стінах та до 10 мм у вертикальних швах стовпів. Інші шви стовпів повинні заповнюватися розчином повністю. Для перевірки 3-4 рази по висоті кожного поверху виймаються з кладки окремі цеглини, і проводиться оцінка наповненості швів розчином.

Максимально допустима висота стін, не укріплених покриттями і перекриттями, контролюється відповідно до вимог чинних Сніп.

При зведенні цегляної кладки в районах з підвищеною сейсмічною активністю, вимоги до якості розчину і стінових матеріалів зростають. В будівельні розчини рекомендують для в'язкості додавати портландцемент. Поверхні кам'яних блоків, цегли і каменів необхідно ретельно очищати від пилу і забруднень.

Перед початком будівельних робіт в лабораторії будмайданчика підбирають найкраще співвідношення між вмістом води в розчині і попереднім зволоженням місцевого кам'яного стінового матеріалу. Зазвичай використовують розчинні суміші з високою водоутримуючою здатністю. Обов'язковими компонентами розчину повинні бути пластифікатори.

Для кладки з цегли і керамічних щілинних каменів прийняті додаткові вимоги:

• кладку зводять по всій товщині конструкцій в кожному ряду;
• всі шви кладки (поздовжні, поперечні, вертикальні і горизонтальні) підлягають повному заповнення розчином з подальшою його підрізуванням по зовнішній стороні кладки;
• у місцях взаємного примикання кладку стін виробляють одночасно;
• тичкові ряди викладають виключно із цілої цегли або каменю;
• монтажні (тимчасові) розриви завершують похилій штрабой і розміщують на деякому віддаленні від місць конструктивного армування стін.

Для армування цегляної кладки або стовпів застосовують зварені або пов'язані сітки (прямокутні чи «зигзаг»), а не окремі стрижні. Діаметр дроту в сітках варіюється в межах 3-8 мм. Якщо дріт завтовшки 5 мм, використовують сітку «зигзаг». В процесі армування важливо відстежувати товщину швів, в яких мають арматуру. За умови дотримання середньої товщини шва для кладки, шов повинен бути як мінімум на 4 мм товще, ніж арматурна дріт.

При сітчастому армуванні стовпів і простінків для контролю укладання арматури кінці декількох стрижнів у кожній сітці на 2-3 мм випускають з горизонтальних швів.

У процесі зведення кладки виконроб контролює відповідність проекту способів кріплення настилів, прогонів, балок, панелей перекриттів на стовпах і стінах. Закінчення балок і розрізних прогонів, що спираються на стовпи і внутрішні стіни, з'єднуються і закладаються під кладку. При цьому під закінчення, згідно з проектом, укладаються металеві або залізобетонні підкладки.

Для кладки клинчасті (або рядових) перемичок рекомендують застосовувати відбірний цілий цеглу та розчин марки не нижче 25. На відстані 25-30 см від укосу отвору перемички закладають в простінки. Якщо в проекті не прописано посилене армування, шар розчину під нижній ряд цегли підкладають сталеву дріт 4-6 мм в діаметрі (один стрижень на півцеглини перемички) або пачечное залізо.

При кладке карниза допустимый вынос каждого ряда составляет не более 1/3 длины кирпича, при этом совокупный свес карниза не должен превышать половину толщины стены. Если проектом предусмотрен карниз с большим выносом, то кладку армируют или выполняют по железобетонным плитам, укрепляя их анкерами.

В общем, в процессе производства кирпичной кладки не только следят за выполнением требований СНиП, но и осуществляют приемку скрытых работ. К ним относятся: установка арматуры, гидроизоляция, качество кладки в местах опирания балок и прогонов, установка закладных частей (анкеров, связей и т.д.), укрепление балконов и карнизов, антикоррозионная защита стальных деталей и элементов внутри кладки, заделывание окончаний балок и прогонов в столбах и стенах (наличие анкеров, опорных плит и пр.), опирание на стены плит перекрытий, осадочные швы и многое другое.
