Дренаж котеттжей, будинків і ділянки своїми руками.

Пристрій дренажу (система поверхневого водовідведення) навколо будинку — це важлива частина будівництва. Мета даної статті розповісти про те, як зробити дренаж своїми руками.

Загальні положення.

Зливові дощі, сезонні (паводкові води і близько розташовані від поверхні землі грунтові води, є основними факторами, що впливають на підвищену вологість грунту ділянки.

Основні проблеми, пов'язані з надлишком вологи на ділянках виявляються в наступному:

• Підвищений морозний пучение грунту;
• Наявність вологи в погребі і намокання цокольного поверху;
• Порушення агротехніки;
• Вимивання родючого шару грунту;
• Заболочування грунту.

Цікавлять піноблоки? Ціна за штуку в Миколаєві знижено!

Все це взяте в сумі, що веде до дискомфортному, або взагалі до неможливого проживання на дачній ділянці. В цих умовах необхідно вирішувати дві практичні завдання:

• не допустити зайвого обводнення ділянки від впливу атмосферних осадів, паводкових вод;
• не допустити руйнівного впливу грунтових вод на фундамент будівель.

Для уникнення цих негативних явищ, необхідно організувати дренаж ділянки і особливо звернути увагу на відведення води від фундаменту будівлі. Виходячи з цих завдань, і будемо розглядати організацію дренажу на забудовуваної території.

Види дренажних систем і їх пристрій

У класичному понятті — дренаж, це штучний збір з поверхні ґрунту або підземних горизонтів вод і відведення їх за межі дільниці з допомогою організованої системи інженерних гідротехнічних споруд (траншів, дренов, свердловин, галерей, насосів тощо). Види дренажних систем представлені при будівництві у великій різноманітності. Їх можна класифікувати по ряду ознак до основних з яких відносяться:

• Конструктивне рішення елементів дренажної системи;
• Технічний рівень вирішення гідродинамічної схеми дренажної системи;
• Дислокація дренажної системи на місцевості щодо території, що захищається, і джерел грунтових вод;
• Цільове призначення дренажної системи.

Виходячи з-за завдань, які покладаються на дренаж при заміському будівництві, всі влаштовуються дренажні системи можна розділити на два основних види:

• Дренаж ділянки поверхневий (локальний або площадный);
• Глибинний водовідведення, як основна система водовідведення з площ навколо будівель споруд.

Принципова схема дренажу будівлі (поверхневого і глибинного).

Сучасний поверхневий дренаж, як правило, влаштовується з модульних каналів. Його призначення — збір і відведення з поверхні ділянки (грунту, садових доріжок, різних майданчиків, відкритих терас тощо), а також дахів будівель дощової і паводкової води. Вся вода організовано відводиться за межі території через зливову каналізацію. Глибинний Дренаж являє систему підземних дреновых каналів по яких підземні води видаляються за межі території в колектор або спеціальний колодязь. Доцільно і необхідно виконувати ці види дренажу одночасно в комплексі.

Для пристрою дренажу ділянки необхідний проект дренажної системи. Проект розробляється на підставі інженерних гідрологічних досліджень ділянки. У проекті, в загальному вигляді, повинні бути визначені наступні основні технічні параметри:

• схеми розташування дрен (труб) поверхневої і глибинної дренажної системи, оглядових колодязів тощо;
• уклони дрен на місцевості, їх прохідні перетини (діаметри), глибини залягання в грунті, відстань між ними, пристрій гирлової частини і т. д.;
• визначено типорозміри всіх конструктивних елементів дренажу (труб, фітингів, трапів, колодязів тощо), необхідні матеріали для будівництва і т. п.

При проектуванні необхідно враховувати багато факторів — рельєф місцевості на ділянці, склади грунтів грунту, статистичне середньорічна кількість атмосферних опадів, розташування поблизу природних водойм, розташування ділянки на рельєфі місцевості (низина, схил, пагорб тощо), можливий підвищений рівень грунтових вод і т. п.

Пристрій поверхневого дренажу ділянки.

Поверхневий Дренаж (або «лівневка»), призначений для збору і відводу дощових і весняних вод за межі ділянки. Особливо він необхідний в місцях скупчення і застою вода протягом тривалого часу. Це може спостерігатися при наявності під родючим шаром грунту водонепроникних або водотривких грунтів (глини, суглинки). Також це може відбуватися на фрагментах ділянки з нульовим ухилом (ідеально горизонтальних), з яких вода не може стікати самопливом. Також поверхневий дренаж необхідний у місцях, де спостерігається систематичне перенасичення ґрунту вологою, наприклад, в місцях розбору води для поливу зелених насаджень, квітників, газонів і господарських потреб.

На ділянці необхідно виконувати обов'язкове правило — застій вологи на території неприпустимий. Це може призвести до заболочування території, высаливанию грунту і т. п.

Сучасні поверхневі дренажні системи включають в своєму складі спеціальні дренажні жолоби, канали, водовідводи, дренажні колодязі і т. д. Щоб забезпечити самоплив (гравітаційний сток) відводиться води, водовідведення розташовують у найнижчої точки на рельєфі ділянки. Якісно спланована схема дренажна система дозволяє виключити підтоплення погребів, утворення калюж і як наслідок криги на садових доріжках та майданчиках ділянки.

У практиці широко застосовується два конструктивних рішення поверхневого дренажу:

• точковий водовідвід;
• лінійний водовідвід.

Примітка. На невеликих ділянках, поверхневий водовідвід не вимагає проектування і розрахунку, під силу виконати своїми силами.

Основи пристрої точкового поверхневого дренажу.

Точковий водовідвід є оптимальним варіантом дренажу для окремих (локальних ділянок території, що захищається. Він влаштовується в місцях, де спостерігається скупчення води у великій кількості. Це, як правило, зона водостоків з дахів будівлі, придверні приямки, майданчики в'їзду на ділянку, тераси, місця розбору води для поливання зелених насаджень і т. п.

Вода послідовно з водоприймача самопливом вливається в дощові приймачі, а потім в зливову каналізацію. Для пристрої точкового водовідведення використовуються наступні елементи:

• дощові приймачі (водовідведення);

• відстійники (зливні водовідводи);

• трапи;

• заслінки зливові.

Основи пристрій лінійного дренажу

Лінійний дренаж виконується з використанням заглиблених в грунт, з необхідним ухилом жолобів (каналів, жолобів, труб) по яких вода надходить з великої площі ділянки далі на скидання. Це можуть бути конструкції з бетону, пластику, кераміки. Жолоби зверху захищають знімними металевими або пластиковими сітками. Забруднена вода по жолобах надходить в пескоулавливатель (ємність), що є фільтром, що захищає систему від засмічення. Очищена від піску і дрібного сміття вода, далі надходить у дощову каналізацію через вертикальну і горизонтальну системи відводів.

Основними комплектуючими лінійного водовідведення є:

• жолоб;

• пескоулавливатель;

• дренажні решітки.

Всі ці елементи виготовляються з бетону, полімербетону, пластику (ПВХ, ПНД, поліпропілену)

Коли і для чого необхідно виконувати лінійний поверхневий дренаж ділянки:

• при наявності ухилу рельєфу на ділянці більше трьох градусів. Щоб запобігти змив родючого шару грунту;

• для відведення надлишків води від фундаменту будівлі після тривалих опадів. Особливо актуальний дренаж на важких глинистих грунтах при ухилі ділянки;
• для відведення потоку вод, що стікають зі схилів ділянки (зливових і талих) від фундаменту будинку;
• для захисту господарських споруд від підтоплення, при їх розташуванні на одному рівні або нижче його по відношенню до рівня основної поверхні ділянки;
• для захисту садових доріжок на ділянці;
• для захисту в'їзду в гараж, якщо він розташований на одному рівні або нижче його по відношенню до рівня основної поверхні ділянки.

Всі гідравлічні канали повинні монтуватися з ухилами, щоб забезпечити гравітаційний стік води (самопливу).

Для пристрою лінійного дренажу потрібно деяка попередня підготовки. Монтаж елементів дренажу повинен виконуватися на підготовлену бетонну основу. Основна зовнішня навантаження розраховується на що закриває канал дренажну решітку. Її підбирають в залежності від величини навантаження, розрахункової пропускної здатності потоку води та дизайну ландшафту. Також, додатково можуть бути влаштовані плоскі схили з однієї або обох сторін від лінії водостоку. Це дозволить знизити ймовірність просідання грунту, скоротити довжину каналів зливову каналізацію, збільшити площу водозбору.

Доцільно спільне пристрій точкового і лінійного водовідведення. Це дуже ефективно для дренування таких споруд як тераси, балкони, заїзди в гараж або на ділянку, садові доріжки і т. п.

Глибинний дренаж.

Глибинні витоки розрізняються за способами відбору ґрунтових вод і поділяються на:

• горизонтальні;
• вертикальні;
• об'єднані.

Найбільш популярні і прості горизонтальні дренажі. Їх великий плюс полягає в тому, що вода видаляється самопливом. Дуже простим варіантом цієї конструкції є лоток, наповнений дренирующим матеріалом. При цьому лоток може бути закритого або відкритого типу. Зараз популярні перфоровані труби з зовнішнім фільтруючим покриттям. Вертикальныйдренаж представлений у вигляді трубчастого колодязя. Його фільтраційна зона розташовується прямо у водоносному горизонті ґрунту. Щоб видалити воду з колодязя, необхідні спеціальні насоси з системою їх комутації та електроживлення. Це досить складна інженерна споруда та використовується досить рідко при заміському будівництві. Поєднуючи горизонтальний і вертикальний варіанти дренажів, утворюється комбінована схема дренажу.

Розглядаючи розташування дренажних систем за розташуванням відносно до захищається території і джерела надходження води, їх кваліфікують:

• системи однолінійні;
• систематичні системи;
• контурні системи.

Дренажі для захисту ділянки від грунтових вод надходять зі схилів або водойм називаються однолинейнымисистемами.

Систематичні (площинні) дренажі виконуються у вигляді розвиненої, рівномірно розподіленої мережі дрен на великій площі. Ця схема дренажів ефективно знижує загальний рівень підземних вод на території, що захищається ділянки.

Для захисту конкретної території (будівель або інших об'єктів) від грунтових вод, влаштовуються контурні дренажі. Їх, як правило, влаштовують по периметру захищених об'єктів.

Глибинний дренаж в деталях.

Призначення глибинного дренажу — збір і відведення з території високих підземних вод. Це досить складна інженерна споруда, що вимагає відповідного кваліфікованого грамотного розрахунку. Основними конструктивними елементами цієї системи є спеціальні гофровані, перфоровані труби — дрени. Вони монтуються з певними нахилами і напрямками на глибину згідно наявної проектної документації на дренажну систему ділянки.

Дрени всієї системи зводяться в інспекційні колодязі, призначені для ревізії і чищення дренажної системи.

З колодязів вода відводиться в колективну лівньовку або спеціальні поглинальні колодязі. Ці колодязі збираються зі стандартних бетонних кілець (діаметром 1,0 і більше метрів, для зручності очищення колодязя). Дно колодязя встилається щебенем, битою цеглою і т. п. Глибина колодязя може досягати від 5,0 і більше метрів.

Існуючі сучасні матеріали для влаштування дренажних систем, дозволяють виконати ефективну дренажну систему із застосуванням гофрованих і перфорованих гнучких і міцних труб виготовлених з полівінілхлориду (ПВХ). Труби мають гофри зовні і гладку поверхню всередині. По всій поверхні, труби мають точкову або щілинну перфорацію для пропуску води. Зараз випускається велика номенклатура цих труб, а також різних елементів їх з'єднання. Щоб запобігти потраплянню у внутрішню порожнину труби ґрунту, наприклад піску, вони зовні захищаються фільтраційним матеріалом з кокосового волокна або геотекстилю. Таке виконання труб в рази підвищує ефективність і довговічність дренажних систем.

Багаторічний досвід експлуатації дренажних труб ПВХ показав, що вони є оптимальними і затребуваними конструктивними елементами дренажних систем різного конструктивного виконання. Особливої уваги заслуговує геотекстиль, застосовуваний у якості фільтра. Геотекстиль, в якості фільтра, володіє прекрасними дренірующіе властивості і запобігає вимивання дрібних фракцій грунту в дренажний заповнювач. Це дозволяє зберігати однорідний склад грунту і використовувати для дренажного матеріалу (засипання) грубозернисті матеріали. Ці матеріали, в свою чергу, значно спрощують монтаж дренажної системи і запобігають водну ґрунтову ерозію, особливо на схилах ділянки.

Геотекстиль, в процесі тривалого терміну експлуатації, практично не засмічується. Це пояснюється наявністю на одиниці його поверхні розташуванням дуже великої кількості пор. Цей факт підтверджено проведеними дослідженнями. Також, завдяки своїй структурі, геотекстиль виконує роль армуючого тканини гофротруби, забезпечує її захист від механічних пошкоджень. Полотна з геотекстилю, також, використовуються для додаткового захисту щебеневих фільтрів влаштовуються навколо дренажних труб. Застосування геотекстильної тканини кардинально підвищує довговічність дренажної системи в цілому.

Дренаж фундаментів і підвалів будинків

Для захисту фундаменту будівлі та підвалу від підземних весняних і зливових вод необхідно і обов'язково пристрій дренажу фундаменту. Практикою встановлено той факт, що навіть виконана дуже якісна та кваліфікована гідроізоляція підземної частини фундаменту, не в змозі вирішити усіх проблем щодо забезпечення його довговічності і будівлі в цілому. Без дренажу обійтися неможливо.

У підземній частині, фундамент відчуває велике статичний тиск води, що особливо велике при паводкові води і осінніх затяжних дощах. Виникають статичні сили від тиску грунтових вод на фундамент, намагаються виштовхнути його і змістити (взимку від морозного пученія грунту). Це може привести до утворення тріщин у фундаменті і деформації будівлі в цілому. Крім цього, якщо в грунтових водах присутні хімічно агресивні речовини, лужного або кислотного складу, відбувається прискорена корозія бетону, що також призводить до його швидкого руйнування. Щоб звести до мінімуму вплив вологи на фундамент, по його периметру влаштовується глибинна відводить дренажна система.

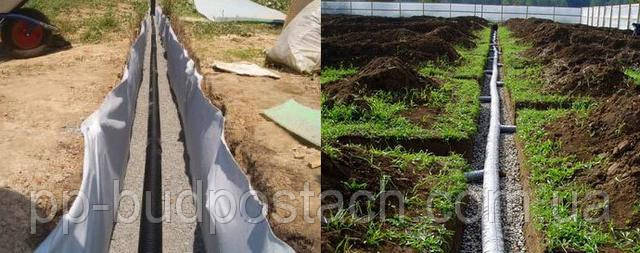

Дренаж фундаменту представляє систему з дренажних труб, покладених у ґрунт по всьому периметру фундаменту. Укладаються труби з деяким ухилом у бік дренажних (оглядових) колодязів. Глибина занурення труб в грунт повинна бути нижче підошви фундаментних блоків або фундаментної подушки і визначається в проекті. Системи з дренажних труб, в кутах будівлі, вводяться всередину дренажних колодязів, де відбувається їх гідравлічне з'єднання. Заглиблення дренажного колодязя виконується нижче рівня дренажних труб входять у колодязь.

Раніше дренажні колодязі виготовлялися з стандартних бетонних кілець. Сучасна будіндустрія пропонує велику кількість типорозмірів спеціальних гофрованих колодязів виготовлених з ПВХ. Також, крім збору води, застосування колодязів дозволяє постійно контролювати рівень грунтових вод в зоні фундаменту і своєчасно проводити обслуговування дренажної системи при експлуатації (очищати промиванням дренажні труби).

Через трубу виходить з дренажного колодязя, вода, відведена від фундаменту, надходить у колективну лівньовку або поглотительный (перепускний) колодязь. Він встановлюється в найнижчій точці ділянки. В цей колодязь також вливається і вода, зібрана зливовою каналізацією зі всього ділянки. Як варіант, в поглотительный колодязь встановлюється насос, за допомогою якого вода відкачується за межі дільниці під час сильних паводків і злив.

Дренаж фундаменту будинку виконують в двох конструктивних варіантах:

• пристінний дренаж;
• траншейний дренаж.

Основи траншейного дренажу будинку

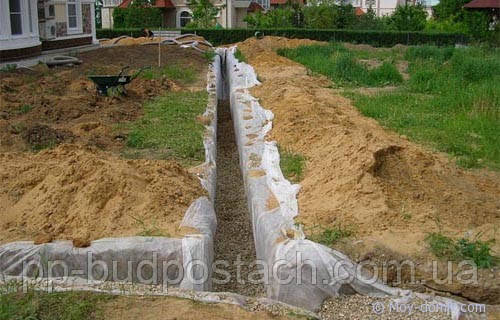

На глинистих і суглинних ґрунтах влаштовують траншейний дренаж. Він відстоїть на деякій відстані від зовнішньої стіни фундаменту. Глина, розташована між дренажної траншеєю і фундаментом, є додатковим захистом фундаменту від впливу води і перекриває доступ до нього вологи, утворює так званий глиняний замок. При зануренні дрени нижче підошви фундаменту, виключається вплив на нього статичного тиску води. Таке конструктивне рішення дренажу, при щодо малих витратах, досить ефективно дозволяє захистити фундамент від впливу води і запобігти утворенню вологи в підвалі. Траншейний дренаж будівлі добре працює при відсутності цокольного поверху. При влаштуванні цокольного поверху, обов'язково необхідно передбачити якісну вимощення.

Основи пристрою пристінного дренажу

При влаштуванні цокольного поверху, як правило, влаштовують пристінний дренаж. Принципово схема пристінного дренажу ідентична зі схемою траншейного дренажу. Відмінність полягає в тому, що зовнішня стіна фундаменту повністю звільняється ґрунту на всю ширину траншеї. Товщину глиняного замку влаштовують в межах 0,5...1,0 м. При влаштуванні пристінного дренажу значно зростає обсяг земляних робіт порівняно з пристроєм траншейного дренажу.

Пристінний дренаж виконують до засипання котловану фундаменту, що економить сили і кошти на земляних роботах.

Способи гідроізоляції фундаменту

Як вже зазначалося, пристрій глибинного дренажу фундаменту неможливо без обов'язкової гідроізоляції самого фундаменту. Це велика і об'ємна тема, яка потребує окремого розгляду. Зупинимося на короткому оглядовому матеріалі про гідроізоляції фундаменту.

Найбільш популярні методи гідроізоляції фундаменту:

• Гідроізоляція поверхнева. Призначена для гідроізоляції зовнішніх стінок фундаменту від контакту з вологим грунтом. Виконується способом нанесення на зовнішні стіни фундаменту гідроізолюючих рідких матеріалів (бітумних, полімерно-бітумних тощо). Або наклейкою рулонних гідроізолюючих матеріалів (руберойду тощо);
• Нанесення стіни фундаменту глибоко проникаючої гідроізоляції. Цей спосіб найбільш сучасний і прогресивний. Глибокопроникаюча гідроізоляція проникаючи на значну глибину в матеріал, за рахунок спеціального хімічно-активного складу, створює захисний водовідштовхувальний шар, як би пломбуючи наявні пори в матеріалі;
• Наклеювання на поверхні фундаменту геотекстильних поліпропіленових матів, мають хороші водовідштовхувальні властивості. При цьому відсутня необхідність у додатковому захисті зовнішнього гідроізоляційного шару від механічних пошкоджень при зворотній засипці.

Примітки:

1. Полотно з геотекстилю добре відводить вологу від підземних споруд в дренажну трубу.

2. Мати з геотекстилю механічно закріплюються до стіни фундаменту на 8,0...10,0 см нижче його підошви. Мат запускається під дренажну трубу.

Важливо! Якісно виконана гідроізоляція фундаменту у комплексі з якісної дренажної системи — запорука довговічності заміського будинку.

Обслуговування дренажних систем

Описанные выше дренажные системы, при подготовке к зимнему периоду не требуют особой подготовки и консервации. Необходимо лишь демонтировать насос из водосборного колодца при его наличии. Установить насос обратно в колодец необходимо до начала интенсивного образования вешних паводковых вод (это может быть конец марта – начало апреля), то есть до начала интенсивной нагрузки на дренаж.

Дренаж требует периодического обслуживания, в основном заключающегося в следующих операциях:

• Периодическая очистка дренажных, перепускных колодцев по мере их засорения.  Это определяется визуально при их осмотре;
• С большой периодичностью, как правило, в 10,0…15,0 лет, (в зависимости от конкретной ситуации), необходимо выполнять капитальную промывку дрен, чтобы очистить их внутреннюю поверхность от отложений. Для этого к каждой дрене необходимо обеспечить возможность подключения  с двух сторон. Как известно — один конец дрены входит в ближайший дренажный колодец, а второй конец находится в начале сливной части. Для свободного доступа к дренажным каналам, при проектировании предусматриваются так называемые выпуски. С помощью специальных фасонных профилей концы труб выводятся выше уровня грунта.

Чтобы промыть дрену используют водяной насос и, подключая его попеременно к началу и концу дрены, под давлением прогоняют через нее воду, меняя ее направление. Таким образом, необходимо очистить последовательно каждую дрену. Выпуски и дренажные колодцы необходимо закрываться крышками, чтобы в них не попадал мусор. Также, для очистки системы можно использовать машины, например пожарную цистерну и ей подобную.

Фахівці стверджують — середній термін служби дренажної системи з застосуванням пластмасових труб складає близько 50 років. У разі руйнування труб (по закінченню гарантійного терміну експлуатації) система в змозі функціонувати ще близько пари десятків років за рахунок утворення навколо труб досить міцного об'ємно-щебеневого контуру.

Выводы. От правильно устроенной дренажной системы зависит здоровое состояние всего участка. Поэтому ее проектирование требует точных расчетов. Точность при расчетах тем важнее, чем больше площадь под осушение, в противном случае установка системы не только не оправдает возложенные на нее надежды, но и может нарушить водный режим участка. Наиболее распространенная ошибка многих владельцев участков —мелкая укладка дрен, что приводит к гибели высаженных деревьев, кустарников и неравномерному осушению территории.
