Гідрофобний цемент ДФЦ

Гідрофобний цемент (ДФЦ)

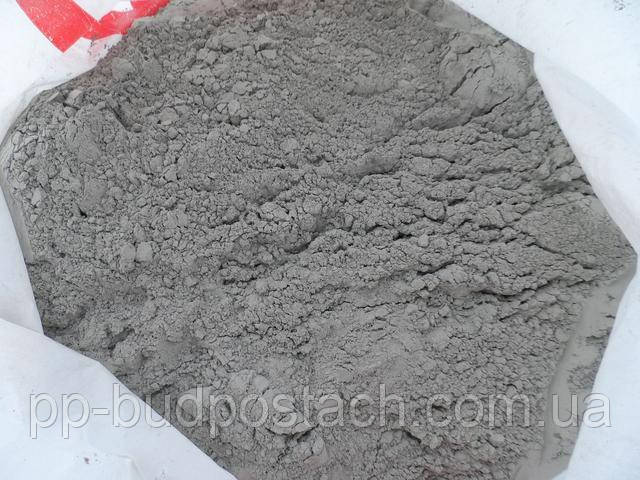

Гідрофобний цемент (ДФЦ). При тонкому подрібненні портландцементного клінкеру з гіпсом і гидрофобизующими добавками (окислений петролатум, асидол, олеїнова кислота, мылонафт, кубові залишки синтетичних жирних кислот та ін) отримують гідрофобний цемент.

Цей вид цементу володіє більшою водонепроникністю, морозостійкістю і меншим водопоглинанням ніж звичайний портландцемент. Даний цемент можна зберігати в середовищі з високою вологістю тривалий період часу і при цьому він не втратить своєї активності.

Володіючи такою властивістю, як підвищений залучення повітря, гідрофобний цемент широко застосовується при виробництві легких і комірчастих бетонів.

Бетонна суміш на гідрофобному цементі піддається меншому розшаровуванню, вона більш стійка до поперемінного зволоження і висихання.

Порівняйте ціни на газоблок в Житомирі, прайси виробника

Гідрофобний портландцемент -- гідравлічне в'яжуче, що отримується спільним тонким подрібненням портландцементного клінкеру і гидрофобизующей поверхнево-активної добавки при звичайній дозуванні гіпсу.

Цей портландцемент відрізняється від звичайного зниженою гігроскопічністю при зберіганні і перевезеннях у несприятливих умовах, а також здатністю надавати розчинних і бетонних сумішей підвищену рухливість і легкоукладальність, а затверділих розчинів і бетонів -- підвищену морозостійкість. Для виробництва гідрофобних цементів необхідна установка точно дозуючого пристрою, рівномірно живлячої мельнииы гидрофобизующей добавкою при помелі цементу. Гідрофобний портландцемент має ті ж марки, що і портландцемент--400, 500, 550 і 600. Гідрофобізації можуть піддаватися спеціальні портландцементи.

Як гидрофобизующего поверхнево-активної речовини застосовують мылонафт, асидол-мылонафт, олеїнову кислоту або окислений петролатум в кількості 0,06--0,30% маси цементу в перерахунку на суху речовину. В останні роки накопичився досвід виробництва і застосування цих добавок, що дозволяє запобігти спричинені ними негативні явища -- підвищений пилоутворення при помелі і транспортування цементу і високе залучення повітря одержуваних розчинів і бетонів.

НИИЦементом була розроблена і успішно застосовується на трьох заводах раціональна композиція синтетичної добавки ЛЗГФ, що представляє собою розчин високомолекулярних жирних кислот у мінеральному маслі (1:2) при використанні кубових залишків ВЖК. При оптимальному вмісті ПАР і режимі подрібнення гідрофобний цемент з добавкою ЛЗГФ рівноцінний за показниками міцності і термінами схван тывания вихідного без ПАР портландцементу.

Теорія гідрофобізації розроблена М. Й. Хигеровичем. Сутність цього процесу полягає в утворенні на поверхні цементних зерен молекулярно-адсорбційних плівок з орієнтованих асиметрично-полярних молекул, звернених вуглеводневими радикалами назовні. Ці радикали гідрофобні; тобто володіють водовідштовхувальними властивостями. Полярна частина адсорбованих молекул утворює в залежності від виду гидрофобизующей добавки водоне-розчинні і також водовідштовхувальні нафтенаты або олсаты кальцію. З цієї точки зору захисні плівки правильніше розглядати як хемосорбционные, а не як чисто адсорбційні. Захисні плівки на цементних зернах не суцільні, вони переривчасті «сітчасті» або «мозаїчні», завдяки чому цемент зберігає свою основну здатність тверднути при перемішуванні з водою. Гідрофобні портландцементи характеризуються меншою гігроскопічністю. Під гігроскопічністю зазвичай розуміють фізичне поглинання парів води з повітря, між тим, як взаємодія парів води з цементом хімічна, в результаті якого з'являються в тонкодисперсному стані гідратні новоутворення. Гідрофобні портландцементи при зберіганні протягом 3--6 міс в насиченому вологою середовищі збільшуються в масі всього на 2,5--3,5%, а звичайні портландцементи -- на 6--14%. Сорбція парів води зменшується особливо сильно у пуциолановых і шлакових портландцементів, гидрофобизованных добавкою милонафта або олеїнової кислоти. Особливий інтерес набуває здатність гідрофобних цементів не злежуватися при зберіганні при одночасному підвищенні активності. Спостереження показали, що гідрофобні цементи, що зберігалися в мішках протягом року, не комковались і були сипучими, на відміну від звичайних портландцементів, які скомковались. Припускають, що мимовільне підвищення активності цементу пояснюється тим, що водяні пари і вуглекислий газ внаслідок «сітчастого» будови гідрофобних плівок не взаємодіють з поверхнею цементного зерна, а прослизають в глиб цементного зерна за мікротріщин і підсилюють хімічне диспергування цементу при його гідратації. Гідрофобні цементи є і пластифікованими, що пояснюється адсорбційно-мастильними властивостями гідрофобізующіх добавок та їх здатністю до деякого воздухововлеченія. До позитивних властивостей гідрофобних цементів слід віднести знижену водопроникність, що є наслідком підвищення однорідності структури і дрібної кристалізації новоутворень.

Застосування гідрофобних цементів, а також безпосередня гідрофобізація розчинів і бетонів в процесі виготовлення покращує легкоукладальність бетонних і розчинних сумішей, скорочує витрату цементу, так як зменшується водопотребпость. У бетонів на гідрофобних портландцементах знижується швидкість випаровування води в умовах сухого клімату, що сприяє підвищенню їх стійкості. Гидрофобизующие добавки підвищують зв'язність бетонних сумішей, запобігає їх розшарування й значно полегшуючи їх транспортування в автосамоскидах і вивантаження з них. Бетони на гідрофобних цементах характеризуються меншим капілярним всмоктуванням і водопоглинанням.

Гідрофобізація розчинів і бетонів допомагає їм утримувати вологу в початковий період твердіння. Значно зменшується усадка в сухому повітря і набухання у вологій атмосфері; зберігається міцність зчеплення з арматурою при меншій витраті цементу. Гидрофобизующие добавки істотно підвищують морозостійкість цементного каменю і бетонів. Підвищена пластичність гідрофобного портландцементу дозволяє скоротити витрату цементу в бетонах, особливо в худих і середньої жирності, на 8--10% і значно зменшити витрату вапна в розчинах. При виготовленні бетонних і розчинних сумішей з гідрофобного портландцементу терміни перемішування в бетономішалках і растворомешалках такі ж, як і при перемішуванні звичайного портландцементу (1,5--2 хв). Збільшення часу перемішування може призвести до підвищеного воздухововлеченія і до деякого зниження міцності бетону.

Гидрофобный портландцемент применяется в первую очередь в тех случаях, когда требуется длительное хранение и перевозка на дальние расстояния, особенно водным и морским путями. Его можно применять наравне с обыкновенным портландцементом в различных строительных работах, преимущественно для наружной декоративной облицовки зданий, для изготовления гидроизоляционных штукатурок, бетонов в дорожном и аэродромном строительстве, а также в гидротехническом бетоне и в тех случаях, когда необходимо транспортировать бетонные и растворные смеси с помощью насосов. Оскільки гідрофобний портландцемент відрізняється високою тонкістю помелу і підвищеної сипучістю (що обумовлюється дією гидрофобизующей добавки), бажано доставляти його на місце застосування в тарі, особливо в тих випадках, коли розвантаження проводиться в закритих приміщеннях вручну. Слід враховувати, що гідрофобізація не може корінним чином змінити характер твердіння цементів та їх будівельно-технічні властивості, вона тільки помітно покращує властивості цементів. Поэтому необходимо, чтобы по химико-минералогическому составу исходного клинкера и содержанию активных минеральных добавок цементы полностью удовлетворяли требованиям, которые регламентированы стандартами и другими нормативными документами.

Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новини, статті, чутки, факти, різне і по чу-чуть

Статті по цеглині ( рядовому, особового,облицювальної,клинкерному, шамотною, силікатній,)
