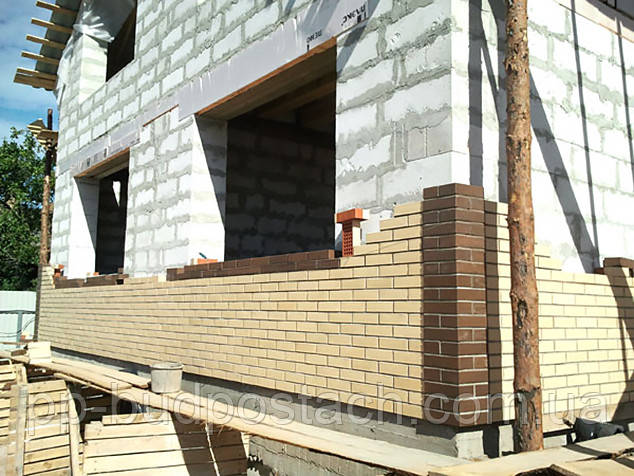

Перевірка цегляної кладки

Перевірка цегляної кладки

Для забезпечення якості при будівництві , мулярові по мірі зведення стіни необхідно періодично перевіряти кладку на правильність порядовки ,горизонталі ,вертикалі ,прямолінійність поверхонь і кутів.

Порядовка

Вона служить для забезпечення горизонтальності кладки і збереження необхідної товщини горизонтальних швів.Це може бути рівна дерев'яна рейка(металевий куточок) з нанесеними на ній поділками, рівними товщині ряду кладки.

Вертикальність

Перевіряють рівнем або схилом не рідше двох раз на кожному ярусі кладки.Вертикаль не перевіряють з двох сторін,а вибирають особа стіни і по ній вирівнюються.Також роблять і вздовж стіни,на однаковій відстані між точками перевірки.

Горизонтальність

Перевіряють правилом і рівнем. Для цього правило кладуть на кладку а на нього ставлять рівень. Так як цегла не має жорсткі допуски не варто прагнути до ідеального рівня на одному ряду, відхилення усувають в процесі наступної кладки.

Прямолінійність

Перевіряють з допомогою правила, бруска з прямими гранями.Притискаючи правило кладці за мірою необхідності поправляють цеглини.Правильність закладки кутів будівлі перевіряють дерев'яним косинцем.

Кладка цегли та блоку. Норми, правила, контроль якості

Стіни, перегородки, колони виконують роль несучих і огороджувальних конструкцій, формують контур приміщень, сприймають на себе суттєві навантаження різного виду. Якісне виконання робіт кладок - запорука безпечної експлуатації, надійності і довговічності будівель, тепло - і звукоізоляції приміщень, зниження витрат на подальшу обробку і планові ремонті будівель.

Того кладка цегли і блоку повинна здійснюватися у суворій відповідності з діючими нормативними документами, з дотриманням всіх правил і технологій будівельного виробництва.

Умови для виконання кладки цегли і блоку

Зведення кам'янської дерев'яних та армокам'дерев'яних конструкцій виконується після завершення наступних етапів (готовність фронту робіт):

- перевірка і контрольні огляди підоснов і фундаментів під кладку;
- улаштування горизонтальної гідроізоляції для відсічення вологи;
- геодезична підготовка, зйомка опорних конструкцій, рознесення осей будови;
- відбити і позначити осі, висотні позначки згідно з проектною документацією.

При влаштуванні кладки слід дотримуватися певних правил, забезпечуваті і підтримувати необхідні параметри, що впливають на якість будівельної продукції:

- точність, відповідність прив'язки зведених конструкцій;

- надійність сполучень, перев'зв'язок, посилення і вузлів;

- об'єднання ємність заповнення і міцність швів між кладочні;

- сувора черговість кладки і монтажу сборнихсжелезобетонних елементів;

- однорідність, структурна монолітність стін, перегородок та інших конструкцій;

- стійкість, твердість, міцність і статичність всіх частин і конструктивних вузлів будівель протягом всіх етапів робіт кладок.

Крім цього, пристрій ділянок вище рівня нульової позначки (рівня землі навколо будівлі) виконується після зведення підземної частини і зворотної засипки грунту до необхідної позначки і ущільненням його. Кладка цегли та каменю на верхніх поверхах проводитись тільки після монтажу перекриттів, підсилення стін і заповнення стиків між плитами.

Загальні вимоги при зведенні кам'янської дерев'яних і армокам'дерев'яних конструкцій

Максимальна висота одного захватки, виконуваної з однієї позначки, становить 120 див. Перший ярус кладуть з плит перекриття, всі інші - з інвентарних шарнірно-панельних риштовання або з спеціальних різновисотних столів.

Граничні висоти цегли і каменю перегородок без армування:
- 150 см при товщині 9см;
- 180 см при товщині 12 див.

Максимальна різниця по висоті на сусідніх ділянках (захватках) або при влаштуванні примикань (перетинів) нормується висотою одного поверху, при кладці в підземній частині будівель - максимальна різниця висот до 120 див. Цокольні ділянки слід викладати тільки з повнотілої керамічної цегли (силікатна і керамічна пустотіла виключаються).
Стовпи, колони, пілястри і простінки шириною до 625 мм, цегляні перемички і карнизи виконуються тільки з цілого добірного кладочного матеріалу. Цегла-половняк використовується при забутовкой або в місцях з мінімальним навантаженням на кладку (під віконними прорізами) в обсязі не більше 10% від загальної кількості цегли.

Будь-саман і камінь розташовується в кладці тільки з вертикально розміщеним пустот, що сприяє поліпшенню його звукоізолюючих властивостей. У місцях примикань зводяться стін і стель передбачені зазори, висота яких і спосіб заповнення прописуються в проекті.

Будь-які елементи кладки, що виступають за площину стін (підвіконня, фрізі, перемички, карнизи, пояси, цокольні напуски) виконуються з повнотілої цегли. Для захисту даних від виступів опадів (при відсутності в проекті спеціальних рішень) з морозостійких розчінів роблять похилі галтелі для зливу води.

Товщина швів у цегляній і кам'янко яній кладці:
- 10 мм вертикальний шов;
- 12 мм горизонтальний шов (потовщений цегла) і 10 мм одинарний цегла.

Максимальна товщина швів у кладці блоків з пористого бетону (газо-, пеносілікатние; газо-, пінобетонні) становить 3 мм.
Всі шви повністю заповнюються розчином, при кладці впустошовку дозволяється залишати без розчину: 15 мм шва по глибині в стінах, 10 мм по глибині вертикальних швів в стовпах. Граничні допуски по ширині клинчастих швів (арки, перемички, зводи): 5 мм у нижній частині, 25 мм у верхній.

Кладка точкових рядів (цегла розташовується поперек стіни) виконується: нижній і верхній ряд; виступаючі за стіну ряди; опорні майданчики для монтажу балок, плит перекриттів, прогонів при багаторядній перев'язці швів.
Чергування ложковой кладки (тичковая перев'язка) виконується для повнотілої цегли товщиною 65 мм - один ряд стусаном через 6 рядів, товщиною 88 мм - один ряд стусаном через 4 ряди звичайної кладки.

Монтувати бетонні або сталеві вироби на цегляну кладку слід по шару розчину (товщина 10-15 мм) або на спеціальні опорні платформи мінімальною товщиною 14 див. Мінімальні глибини обпирання на цегляні стіни, стовпи: 12 см - для плит перекриттів 10 см - для перемичок без несучих функцій 20 см - для ригелів, прогонів і несучих перемичок.

Зведення перегородок, простінків з цегли і каменю в каркасних будинках виробляють за нормами, розробленими для несучих конструкцій. Для прив'язки самонесучих стін до колон слід використовувати гнучкі зв'язку, крок між кріпленнями по висоті максимум 120 див. Якщо відстань між колонами більше 6 м пог, то виконується анкеровка із цегли і каменю стін до перекриттів з шагом максимум 3 метри.
Виготовлення карнизів з цегли виробляють відповідно до таких вимог: сумарний виступ не посилення карниза з напуском рядів кладки не перевищує 50% товщини стіни, винос рядів максимум на 1 \ 3 довжини цегли.

Склад робіт, технології і правила

Земляні роботи з штучних матеріалів мають певну структуру і послідовність виконання кожного етапу:

А) приготування розчину для кладки і вирівнювання підстави. Для скорочення трудовитрат і підвищення загальної ефективності виробництва краще використовувати спеціалізовані сухі суміші або готовий товарний розчин. При зведенні зовнішніх стін застосовувати кладки склад з маркою по морозостійкості не менше F50.

Приготовлені склади виробляють до початку затвердіння, перемішуючи їх у світові загустіння. Додавання води в розчин у світові схоплювання або використання зневодненого складу не припустимі. Для пристрою арок і клінчатих перемичок використовувати розчин на базі портландцементу без шлаку і пуццоланой.

Б) розмітка підстав і гідроізоляція. Згідно з проектом відфутболювальні шнурки наносять контур майбутніх конструкцій на вертикальні і горизонтальні підоснови (стіни, колони, підлоги). При можливості підняття вологи від підстави в кладку виконують гідроізоляційну відсічення за допомогою рулонних матеріалів або спеціалізованих сумішей.

В) пристрій підготовки (ліжку) під нижній ряд. Кам'яна яна та цегляна кладка виробляється з опертям на несучі елементи (при наявності цементно-піщаної стяжки робиться штроба до плити перекриття). Підстава під кладку попередньо знепилюють, прибирають сміття і грунтують складом глибокого проникнення.

Потім з розчину (мінімальна марка міцності на стиск М100) виконується вирівнюючий шар по ширині стіни або перегородки. До цієї розчинну підготовку виставляють маякові цеглини (для орієнтиру) і натягують шнур по площині зовнішньої сторони будується стіни. Після вивірки шнур фіксують за допомогою шматків арматури або дюбель-цвяхів.

Г) перший ряд кладки. За шнурку на Свіжоукладену підготовку викладають нижній ряд кладки, перевіряючи кожен цегла або блок контрольною рейкою і бульбашковим рівнем. Наступні ряди необхідно виконувати зі зміщенням вертикальних швів кладки на половину (чверть) довжини штучного матеріалу. При температури повітря +25 С і вище цегла, камінь і блок перед укладанням зволожують водою.

Д) монтаж деталей кріплення. При зведенні цегельних і кам'янко дерев'яних перегородок необхідно застосовувати П-подібні заставні вироби зі сталі. Їх пристрілюють до плити перекриття (крок не більше 150 см), до стін (у двох точках: на відстані 75 см від підлоги і стелі).

Кладка цегли та блоку. Норми, правила, контроль якості

Е) Армування перегородок проводитися через 2-3 ряди арматурними стрижнями (діаметром від 6 мм) або сталевими сітками (розмір комірки 30-120 мм).
Опорні ділянки армуються сітками з вічком до 60х60 мм (діаметр не менше 3 мм), які розміщуються в трьох верхніх горизонтальних швах. Анкерування кам'янської дерев'яних стін і стовпів до перекриттів виконують виробами з площею перетину від 0,5 см2.

Арматурні сітки розміщують максимум через 5 рядів кладки (одинарний цегла), через 4 ряди (потовщений цегла), через 3 ряди (керамічні камені і порізованниє блоки). Висота шва повинна бути більше діаметра використовуваної арматури мінімум на 4 мм, при поздовжньому армуванні стержні з'єднання єднуються зварюванням.

Допустимі відхилення, контроль якості

При прийманні робіт кладок слід загострити увагу на наступному:
- опорні майданчики під ферми, прогони, ригелі, плити;
- монтаж в тілі кладки збірних залізобетонних виробів (перемичок, плит);
- наявність і кількість заставних деталей; - вузли армування; - гідроізоляційні відсічення.

Виключається порушення цілісності і ослаблення кладки штробі, нішами, борознами, технологічними отворами, які не входять до проектної документації. Вертикальний рівень кутів і площини кладки, горизонтальний рівень шкірного ряду контролюється через кожні 50-60 см погонажної довжини під час виконання робіт.
