Послідовність монтажу збірних конструкцій повинна забезпечувати жорсткість і стійкість змонтованих частин будівлі на всіх стадіях монтажу; установка конструкції кожної ділянки будівлі повинна забезпечувати можливість виконання наступних робіт.

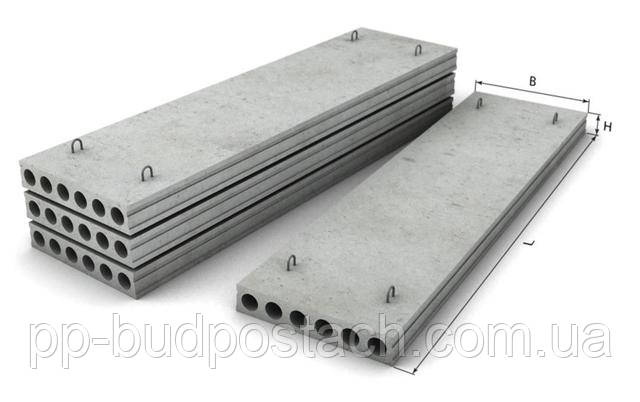

У конструкції будь-якої будівлі одним з елементів є перекриття.Для влаштування міжповерхових перекриттів застосовують залізобетонні багатопустотні панелі, що спираються на поздовжні зовнішні, і внутрішні стіни,прогони,ригелі.
Високими показниками міцності характеризуються монолітні залізобетонні перекриття, які застосовуються при спорудженні великих об'єктів і покликані витримувати великі навантаження. Залізобетонні перекриття вогнетривкі і довговічні. За типом зведення розрізняється монолітна плита перекриття (їх виготовляють на місці) або збірна плита перекриття (складається з готових елементів заводського виробництва).
З'єднання бетону і арматури, дозволило зробити конструкцію ЗБВ плит міцною і довговічною, добре працює на вигин. Без обліку ваги плити, розрахункова навантаження не повинна перевищувати, 6,0 кПа.Стандартна ЗБВ плита перекриття повинна витримувати землетруси силою 7-9 балів.При будівництві будівель, зазвичай використовують ЗБВ плити перекриття стандартних розмірів.
Основний стандарт товщини від 22 до 30 див. (у плит ППС) Так само вони відрізняються допустимої навантаженням на кв. м. площі. Плити перекриття пустотні довжина від 3 до 6,3 метрів. Плити ППС до 12 метрів.
ПК 60-15-10Ат - плита довжиною 6 метрів, ширина 1,5 метра, допустиме навантаження - 1000 кг/м2.
До монтажу перекриттів перевіряють горизонт верхніх опорних частин кладки під перекриття, які повинні знаходитися в одній площині (різниця у відмітках в межах поверху не повинна перевищувати 15 мм).

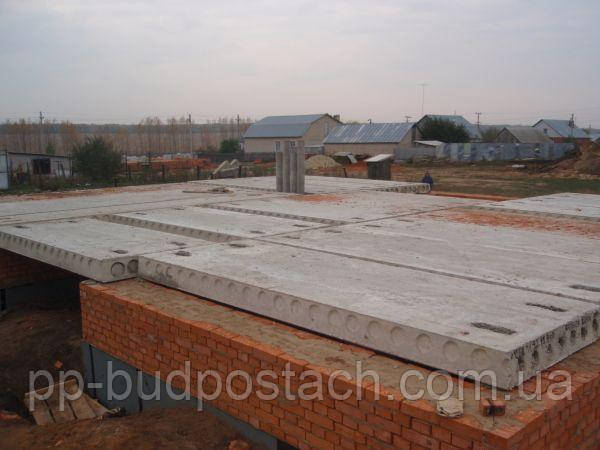

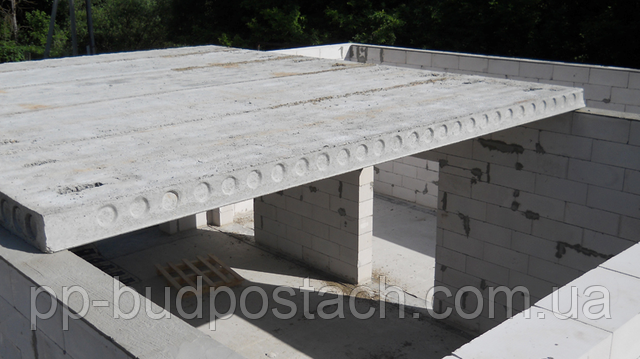

Монтаж панелей починають від торцевих стін, при цьому монтажники знаходиться на інвентарних риштованні (столиках), а наступні панелі укладають на раніше укладених плитах.
Монтажники кельмами очищають опорну поверхню стін і перегородок, працюючи з перекриття або зі столика-драбини, встановленого на нижележащем перекритті.
Накладають розчин по всій опорної поверхні стіни і кельмою розстеляють його рівним шаром

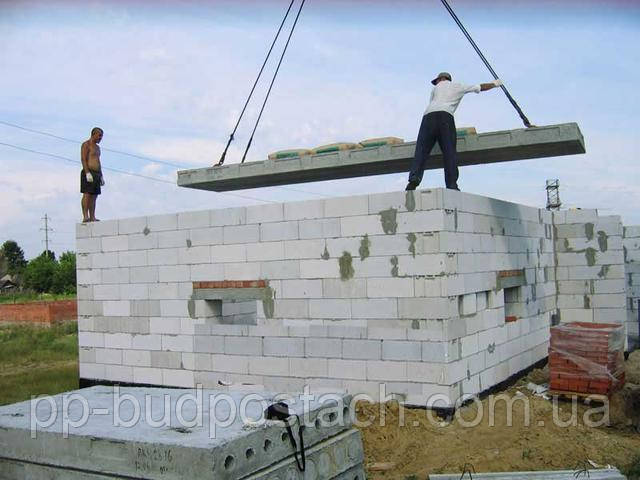

Машиніст крана піднімає панель, і підводить на місце укладання.
Десь на висоті 20-40 см від місця відмикання,монтажники ,направляючи руками ,орієнтують плиту на укладку.Коли готове, дають команду машиністові крана і плавно опускають панель перекриття.
Залишаючи стропи натягнутими, панель якщо потрібно підправляють монтажними ломиками,перевіряють рівнем на горизонтальність поверхні і розташування панелі по висоті.
Послаблюють і прибирають стропи.
Якщо виявиться, що площині встановленої і суміжних з нею панелей не збігаються більш ніж на 4мм, панель піднімають краном, виправляють розчинну постіль і встановлюють заново.
Довжина обпирання плити не повинна бути менше 12см.
Товщина шару розчину під плитами перекриттів повинна бути не більше 20 мм.
1 - панель
2 - розчин
3 - несуча стіна
Краї панелей і плит перекриттів повинні надійно спиратися на стіни.Забороняється залишати панель перекриття при меншій ширині опори, ніж за проектом. Це може призвести до деформуючих бетону у краї панелей перекриттів або панелей стін і перегородок, в результаті чого панель перекриття може обрушитися.
Панелі перекриттів після вивірки закріплюють у відповідності з вказівками в робочих кресленнях: монтажні петлі панелей приварюють до анкерів, забитих при кладці стіни, суміжні панелі скріплюють між собою анкерами за монтажні петлі. Поздовжні шви (стики) між панелями зашпаровують розчином, щільно зачеканивая їм шов на всю глибину. Стики панелей перекриття зі стінами закладають слідом за монтажем перекриття.
У панелях при закріпленні їх на зовнішні стіни обов'язково закладають порожнечі легким бетоном або готовими бетонними пробками на глибину не менше 120мм. Це роблять з метою теплоізоляції, щоб у місцях обпирання перекриттів взимку не промерзли стіни. Так само закладають важким бетоном або вкладишами порожнечі в панелях, що спираються на внутрішні несучі стіни, починаючи з третього перекриття від верху будівель і нижче. Така обробка необхідна для запобігання опорних частин пустотних настилів перекриттів від руйнування під тиском вищерозміщених конструкцій.
Найменша довжина обпирання у мм плит довжиною 6 м
- на сталеві конструкції - 70 мм
- на залізобетонні конструкції - 75 мм
- на кам'яні конструкції - 120 мм
Багатопустотні панелі перекриття складують горизонтально в штабелі висотою до 2,5 метрів. Нижній ряд в штабелях укладають на дерев'яні підкладки перерізом 150-150 ,100-100 мм. Наступні підкладки розташовують вертикально відносно один одного ,перпендикулярно до пустотам,відступаючи на 35 сантиметрів від краю плити.

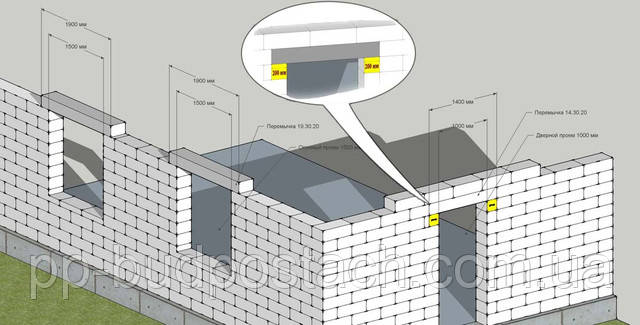

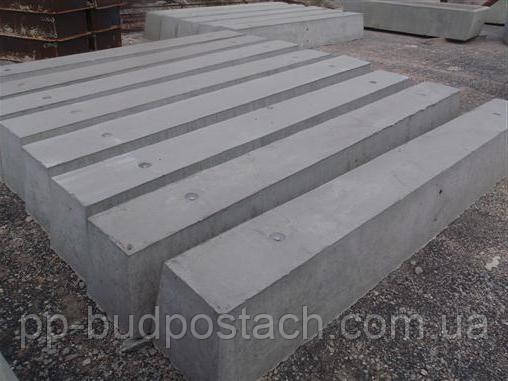

Монтаж збв перемичок.
При будівництві використовуються збірні збв вироби,які виготовляються на спеціалізованих заводах і монтуються безпосередньо на об'єкті. Для перекриття віконних і дверних прорізів при будівництві будинків застосовують збірні залізобетонні перемички.При виготовлення збв перемичок використовують важку бетонна суміш М250 і арматурні закладні вироби 0,4-0,6 див.
Перемички по конструкції діляться на несучі і ненесучі.
Несучі перемички - крім маси кладки над нею, несуть навантаження від перекриттів,що спираються на ці ділянки кладки.
Ненесучі перемички - несуть навантаження тільки від власної ваги і ділянок кладки, розташованих над ними.
В залежності від виду, збв перемички можуть бути брусковыми, плитними ,балочними і фасадними.
ПБ - перемички брускові, шириною до 250 мм включно.
ПП - перемички плитні, шириною понад 250 мм.
ПГ - перемички балкові, з чвертю для обпирання або примикання плит перекриттів.
ПФ - фасадні, що виходять на фасад будівлі і призначені для перекриття прорізів з чвертями при товщині виступаючій частині кладки в прорізі 250 мм і більше, завширшки понад 250 мм.
Укладання перемичок ведуть по завершенні кладки на рівні проектних відміток.Перед монтажем рівнем опори перевіряють і в місцях укладання і розстилають розчин.
Глибина опирання збв перемички на стіну - не менше 250 мм, для перегородок - не менше 200 мм
Для підвищення міцності при необхідності,шви кладки під опорами перемичок армують сіткою.
Рядові (ненесучі) перемички прольотом до 2 м муляри можуть укладати вручну а важкі несучі перемички
стропуют за монтажні петлі і встановлюють краном.Правильність укладання перевіряють невелиром або рівнем.
Щоб закрити всю ширину прорізу кладки,перемички збираються з декількох елементів,при цьому бічні поверхні перемичок не повинні виступати з площини стіни.
При монтажі потрібно укладати перемички тільки в певному положенні,оскільки несуча здатність може змінюватися в залежності від кількості та місця розташування арматури.
Для маркування збв перемичок використовуються цифрові та літерні позначення.
Наприклад, марка перемички 5ПБ27-37 розшифровується наступним чином:
- 5 - перемичка перетином 250х220;
- ПБ - перемичка брускова;
- 27 - довжиною 2720 мм (дм з округленням до цілого числа)
- 37 - під розрахункове навантаження 37,3 кН/м з урахуванням власної ваги (з округленням до цілого числа)
Перша цифра - порядковий номер поперечного перерізу перемички
ПБ, ПП, ББ - який тип залізобетонної перемички
Друга цифра - довжина перемички в дм
Третя цифра - розрахункове навантаження кН/м (кгс/м)
П - наявність монтажних петель
При транспортування та зберігання збв перемичок дотримуються наступні умови:
При транспортуванні перемички укладаються в робочому положенні, поздовжня вісь перемичок повинна збігатися з напрямком руху транспорту.
Між рядами перемичок необхідно використовувати підкладки товщиною не менше 25 мм і штабеля перемичок не перевищують двох метрів у висоту.

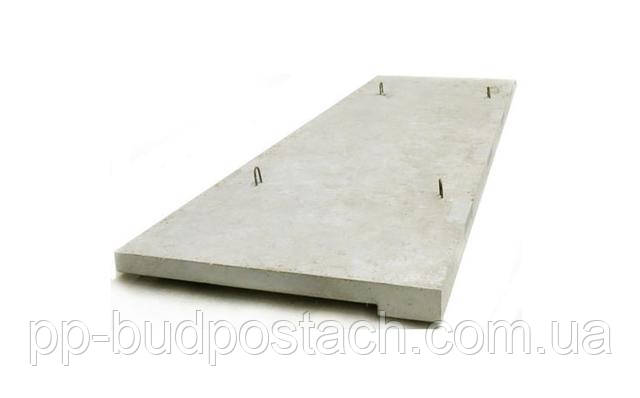

Монтаж балконних плит.
Балконні плити монтують після зведення стін і укладання перекриття над нижніми поверхом. Монтажу балконних плит другого поверху повинна передувати ретельна розмітка місць їх розташування.
Монтаж починають з установки маякових плит по краях будівлі, між якими по їх зовнішньому верхньому ребру на всю довжину будинку натягують причалювання. Балконні плити стропуют і краном подають до місця монтажу.
Розчинову постіль розрівнюють кельмою, не доводячи на 20...30мм до обріза стіни.
Балконні плити укладають два монтажника, контролюючи правильність опускання плити по ризикам і шнуру-причалюванню. Плита повинна бути покладена горизонтально або з невеликим ухилом до вільного кінця. Горизонтальність плити перевіряють, укладаючи рівень у двох взаємно перпендикулярних напрямках. При ухилі в поздовжньому напрямку плиту піднімають і опускають заново, замінивши розчинну постіль. Ухил у бік будівлі усувають при установці тимчасових стійок або тяг.
Балконні плити кріплять зазвичай, приварюючи, сталеві стрижні до монтажних петель плит перекриття і балкона
Стропи монтажної траверси у всіх випадках дозволяється знімати тільки після того, як остаточно буде вивірено положення балконних плит і закладні деталі будуть приварені до анкерів. Інвентарні пристосування дозволяється знімати тільки після установки над місцем розташування балкона нових блоків (або панелей) верхнього поверху на висоту, рівну висоті всього поверху.
Форум DWG.RU
Ще в молоді роки під керівництвом досвідченого прораба монтаж балконної плити вели наступним чином: на шар цементно-піщаного розчину у місці спирання на стіну встановлювали плиту в підвішеному стані краном. Обваривали закладні деталі: куточок під плитами перекриття поверху, встановленого до їх монтажу, з закладними деталями завдовжки 300 мм на балконної плити, потім ставили на плиту перекриття і балкон блоки ФБС, щоб притискав, кілька штук і робили підпірки під балконною плитою з нижче лежачої плитою з бруса 100х100. Тьху-тьху-тьху, поки що стоять.....До речі, до сих пір не знаю, чи правильний монтаж? Треба пошукати....Якщо щось не правильно, поправте....
