Технології каркасного будівництва

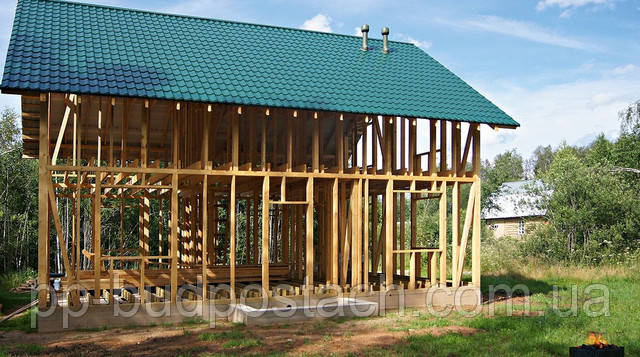

Технології каркасного будівництва.

Каркасна технологія широко використовується в Канаді, Німеччині, Скандинавії та інших Європейських країнах і набуває все велику популярність у нас . Все частіше і частіше люди вибирають для зведення своїх дач і котеджів саме каркасну технологію.

Будівництво каркасних, каркасно-щитові, каркасно-панельних і каркасно-збірних будинків за канадською технологією дозволяє зводити, як великі котеджі, так і недорогі заміські будинки.

Чим же відрізняється каркасний будинок? Багато років у нашій країні будують будинки з цегли, бетону і бруса. У чому ж особливість каркасною технологією, чому каркасний будинок конкурентноздатною?
Будинки побудовані за каркасною технологією дуже довговічні (термін служби дерев'яного каркасного будинку сягає до 120-150 років) і вигідно відрізняються за вартістю від традиційних зрубів і цегляних будинків, що мають аналогічні теплотехнічні характеристики.

Технології каркасного будівництва.

Каркасний будинок здатний зберігати тепло при меншій товщині стіни конструкції. Для дотримання вимог теплозбереження для середньої смуги Росії зовнішня стіна повинна мати товщину при будівництві з бруса 20 см, з цегли - 50 см, а для будинку, побудованого за каркасною технологією, всього 15 див.

Каркасний будинок - це теплий будинок!

Унікальність каркасного домобудівництва полягає в тому, що для різних погодних умов можна розробити оптимальну будову стін каркасного будинку.
Поєднуючи дерево, ізоляційні та утеплюючі матеріали, будівельники досягли найбільш ефективної технології канадського каркасного домобудівництва, яка, при невеликих змінах, що дозволяє побудувати зручний і теплий будинок і в південних регіонах країни, і на Крайній Півночі. Універсальність і індивідуальність каркасної технології робить каркасний будинок привабливим для багатьох людей.

Технології каркасного будівництва.

Силова конструкція каркасного будинку

1. проміжна стійка каркаса.
2. нижня обв'язка.
3. дерев'яна балка перекриття.
4. кутова стійка каркаса.
5. проемный ригель.
6. верхня обв'язка.
7. нижня обв'язка.
8. кроквяна нога.
9. дерев'яна балка горищного перекриття.


Елементи силового каркасу забезпечують просторову жорсткість конструкції каркасного будинку. При цьому для найкращої передачі навантаження по несучих елементів стін, перекриттів і крокв, крок установки стійок, дерев'яних балок перекриттів і крокв бажано приймати однаковим. Крок між силовими елементами конструкції каркасного будинку може бути прийнятий від 0,5 м до 1м. При товщині стійки 50мм оптимальним значенням буде або крок 0,625 м, якщо ширина вибраного матеріалу обшивки дорівнює 1,25 м. (цементно-стружкова плита (ЦСП)), або крок 0,61 м, для тих випадків, коли ширина матеріалу обшивки складе 1,22 м (орієнтовано-стружкова плита (OSB) або фанера). Запропонований крок установки силових елементів конструкції каркасного будинку вдало узгоджується і з параметром ширини мінераловатних теплоізоляційних плит, в цьому випадку забезпечується щільна установка плит між несучими елементами. Також не буде зайвим відзначити, що подібний крок установки кроквяних ніг припустимо використання будь-яких покрівельних матеріалів, в тому числі цементно-піщаної черепиці та керамічній черепиці.
Підставою для каркасної стіни служить нижня обв'язка, в якості якої використовується дерев'яний брус перерізів 150х150мм, 150х200мм, де другий розмір визначає ширину стійки і товщину теплоізоляційного шару. Попередньо виконується гідроізоляційна відсічення дерев'яної конструкції від фундаменту, для цієї мети використовують руберойд, складену в 2-3 шари. Для запобігання бічного зсуву, бруси нижньої обв'язки кріпляться до фундаменту за допомогою анкерів. Прямокутність установки брусів обв'язки вивіряється за допомогою будівельного косинця (скріплені кінці мотузки зі сторонами 3м, 5м і 2 м). Встановлення стійок каркаса слід починати з кутів будинку, перевіряється вертикальність схилом або будівельним рівнем.

Технології каркасного будівництва.

В якості кутових стійок каркасної стіни необхідно використовувати брус квадратного сечения150х150мм або 200х200мм, в залежності від вибраної товщини утеплювача. Проміжні стійки слід виставляти з дотриманням єдиної площини стіни, також ретельно перевіряючи вертикальність установки, в подальшому це дозволить уникнути складностей з монтажем зовнішньої і внутрішньої обшивки. З'єднання елементів дерев'яного каркасного будинку краще всього виконувати за допомогою сталевих оцинкованих з'єднувачів, які являють собою таврову пластину косинець чи з підсилювачем, для кріплення дерев'яної балки перекриття використовують сталеву оцинковану скобу такий спосіб, на відміну від врубок, збільшує швидкість монтажу, а також підвищує жорсткість силової конструкції каркасного будинку, т. к. місця з'єднань не послаблюються врубками.

Завершує каркасну стіну верхня обв'язка, зазвичай це дошка перетином 50х150мм або 50х200мм. Слідом встановлюється дерев'яна балка перекриття, а потім нижня обв'язка наступного поверху, її перетин 50х150мм або 50х200мм. Віконні і дверні отвори, як правило, мають велику ширину, ніж крок установки стійок каркаса, тому виробляються вимпили стійок і монтаж проемных ригелів.

Утеплення конструкції каркасного будинку.

Перед закладкою теплоізоляційних плит, з внутрішньої сторони будинку, необхідно змонтувати пароізоляційний шар. Причини його необхідність в конструкції докладно викладаються у статті Каркасний будинок. Переконавшись у якості виконання паробар'єра, можна приступати до установки плит теплоізоляції. При цьому необхідно дотримати кілька нехитрих правил.
у будівництві каркасного будинку, в якості утеплювача стіни краще використовувати мінераловатні теплоізоляційні плити на скляному або кам'яному волокні щільністю до 35кг/м3, при цьому ширина плити повинна бути ширше відстані між стійками на 2,0-3,5 см, в цьому випадку плити встають щільно без зазорів.
товщину шару теплоізоляції слід робити набірної, наприклад, шар в 150мм, необхідно набирати або з 3-х шарів з 50мм, або з двох шарів 100мм та 50мм.
шари слід переміщати відносно один одного, перекриваючи горизонтальні шви.

Технології каркасного будівництва.

Монтаж гідро,-вітрозахисною дихаючої мембрани стане завершальною операцією утеплення стіни каркасного будинку. Детальніше про конструкціях стін див. нижче.
Всі правила монтажу теплоізоляції у стіни повністю застосовні для утеплення дерев'яних перекриттів, за тією лише різницею, що в якості теплоізоляції можна застосовувати мінераловатні мати щільністю до 11 кг/м. 3 на скляному волокні. Без втрати функціональності, це дасть більш ніж півтора-кратну економію. Детальніше схеми дерев'яного перекриття над холодним підпіллям і міжповерхового перекриття, а також таблиця перерізів дерев'яних балок перекриття, в залежності від кроку установки і відстаней між опорами, представлені нижче.

Зовнішня та внутрішня обшивка каркасних стін.

Зовнішня обшивка підвищує механічну жорсткість конструкції каркасних стін, а також виконує функцію захисту внутрішньої частини каркаса від атмосферного впливу. У будівництві каркасних будинків в якості зовнішньої обшивки застосовується фанера марки ФСФ, плити OSB-3 (орієнтовано-стружкова плити підвищеної водостійкості) і плити ЦСП (цементно-стружкові плити). Останні краще, якщо передбачається штукатурити фасад.
Внутрішня обшивка також є ланкою силової конструкції каркасного будинку, і може бути виконана за нижче поданою схемою. Якщо ж при установці стійок каркаса не вдалося дотримати єдиній площині, внутрішню обшивку можна виконати дошкою перерізом 25х150мм, дошку при цьому "б'ють" цвяхами через одну, листи гіпсокартону, в цьому варіанті, необхідно буде змонтувати на оцинкованих профілів. Очевидний мінус другого варіанту, це втрата житлової площі. Наприклад, на кімнаті площею 25 метрів виявляться втраченими 1,4 м. 2, на будинку площею 250 м. 2 господарі будинку не дорахуються, приблизно, 14 м. 2!

Монтаж кроквяної конструкції.

Конструкція покрівлі каркасного будинку не має принципових відмінностей. Рекомендується лише встановлення кроквяних ніг виробляти з кроком рівним кроку установки стійок каркаса.

Технології каркасного будівництва.

Найбільш поширені варіанти конструкції зовнішньої стіни, що застосовуються в будівництві дерев'яних каркасних будинків.

Варіант 1.
Під оздоблення декоративною штукатуркою, клінкерною плиткою, штучним або натуральним каменем.

1 облицювання фасаду, в якості якої може бути застосована декоративна штукатурка з товщиною шару 3 мм., або виконані на монтажний клей ГЛІМС-СТРОНГ керамічна клінкерна плитка під цеглу або облицювальний камінь .
2 армуюча шпаклівка ГЛІМС-StyroПрайм товщиною шару 2мм армована штукатурною сіткою з вічком 5х5мм, щільність 160гр/м2.
3 пінополістирольна плита теплоізоляційна марки М25 , товщина плити 50мм.
4 монтажний клей ГЛІМС-КФ .
5 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм оброблена грунтовкою глибокого проникнення ГЛІМС-ГРУНТ або плита OSB-3 товщиною 12мм, з армуючим шаром шпаклівки ГЛІМС-StyroПрайм з товщиною шару 1мм.
6 стійка каркаса із мірного пиломатеріалу перерізом 50х150мм.
7 мінераловатна теплоізоляційна плита товщиною 150мм зі скляним або кам'яним волокном.
8 шар пароізоляції Ютафол Н110 Стандарт , з проклеєними перекриттям двосторонньої самоклеющей стрічкою Ютафол СП
9 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм або фанера марки ФК також завтовшки 12мм.
10 лист гіпсокартону, завтовшки 12мм.
11 фінішна шпаклівка ГІПС-ГЛІМС.

Варіант 2.
Як оздоблення фасаду використовується кладка з лицьової цегли.

1 кладка з лицьового цегли , 120мм.
2 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм або плита OSB-3 товщиною 12мм.
3 гідро,-вітрозахисна "дихаюча" мембрана Ютавек 85
4 контррейки з мірного пиломатеріалу перерізом 25х50мм.
5 стійка каркаса із мірного пиломатеріалу перерізом 50х150мм.
6 мінераловатна теплоізоляційна плита товщиною 150-200мм зі скляним або кам'яним волокном.
7 шар пароізоляції Ютафол Н110 Стандарт, з проклеєними перекриттям двосторонньої самоклеющей стрічкою Ютафол СП.
8 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм або фанера марки ФК також завтовшки 12мм.
9 лист гіпсокартону, завтовшки 12мм.
10финишная шпаклівка ГІПС-ГЛІМС

Технології каркасного будівництва.

Варіант 3.
Як оздоблення фасаду використовуються панелі сайдинга.

1 панель вінілового або металевого сайдинга .
2 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм або плита OSB-3 товщиною 12мм.
3 гідро,-вітрозахисна "дихаюча" мембрана Ютавек 85.
4 контррейки з мірного пиломатеріалу перерізом 25х50мм.
5 стійка каркаса із мірного пиломатеріалу перерізом 50х150мм.
6 мінераловатна теплоізоляційна плита товщиною 150-200мм зі скляним або кам'яним волокном.
7 шар пароізоляції Ютафол Н110 Стандарт, з проклеєними перекриттям двосторонньої самоклеющей стрічкою Ютафол СП.
8 плита обшивки каркаса, в якості якої може бути застосована плита ЦСП завтовшки 12мм або фанера марки ФК також завтовшки 12мм.
9 лист гіпсокартону, завтовшки 12мм.
10 фінішна шпаклівка ГІПС-ГЛІМС.

Технології каркасного будівництва.

Варіанти конструкції дерев'яних перекриттів, що застосовуються в будівництві каркасних будинків.
Конструкція дерев'яного перекриття над холодним підпіллям.

1 несущий брус перекрытия 50х150мм.
2 доска подшивки пола 25х150 мм.
3 лист подшивки чернового пола плита OSB 3 9мм или плита ЦСП 10мм.
4 теплоизоляционные маты толщиной 150мм.
5 брусок обрешётки 50х50мм.
6 минераловатный теплоизоляционный мат толщиной 50мм.
7 слой пароизоляции Ютафол Н110 Стандарт, с проклеенными нахлёстами двусторонней самоклеющей лентой Ютафол СП.
8 основание пола, в качестве которого можно использовать плиты ЦСП 10мм, уложенные в два слоя, второй слой укладывается с перекрытием стыков между листами первого слоя.
9 монтажный клей ГЛИМС-КФ, нанесённый методом флокинга.
10 пінополістирольна плита теплоізоляційна марки М35 або плита екструдованого пінополістиролу товщиною 40-50мм.
11 стяжка виконана самонивелирующейся наливна сумішшю ГЛІМС-SL, товщиною 20мм.
12 плитковий клей
13 шар гідроізоляційної плівки.
14 ламіноване підлогове покриття
15 керамічна плитка і керамограніт

Конструкція підлоги дерев'яного міжповерхового перекриття
1 лист гипсокартона, толщиной 12мм.
2 плита обшивки каркаса, в качестве которой может быть применена плита ЦСП толщиной 12мм или фанера марки ФК также толщиной 12мм.
3 несущий брус перекрытия 50х150мм.
4 минераловатный звукоизоляционный мат толщиной 100мм.
5 брусок обрешётки 50х50мм.
6 основание пола, в качестве которого можно использовать плиты ЦСП 10мм, уложенные в два слоя, второй слой укладывается с перекрытием стыков между листами первого слоя.
7 стяжка выполненная самонивелирующейся наливной смесью Глимс-SL, толщиной 20мм.
8 напольное покрытие линолеум или ковролин

Технології каркасного будівництва.

Выбор шага и сечения деревянных балок перекрытия.
В каркасных домах перекрытия выполняют из деревянного бруса. т.к. каркас дома не расчитывают на более тяжёлые нагрузки. При выборе сечения балки перекрытия учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило стоставляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2.

пролёт (м)/
шаг установки (м)
2,0 3,0 4,0 5,0 6,0 7,0
0.6 75х100 75х200 100х200 125х200 150х225 150х300
1.0 75х150 100х175 125х200 150х225 175х250 200х275
