Розмітка фундаменту

Розмітка фундаменту

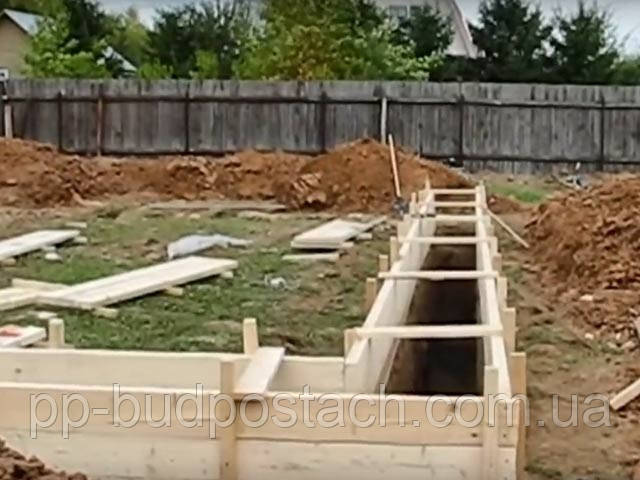

Перший крок у будівництві будинку - вибірка землі під фундамент. В залежності від того, який вид фундаменту було вирішено використовувати нам необхідно викопати або траншеї (при заливці безпосередньо в грунт), або котлован (при влаштуванні підвалу, при спорудженні збірного фундаменту з блоків ФБС тощо). Розмітка фундаменту будинку зазвичай проводиться нами в наступній послідовності:

Крок 1: Визначаємо на місцевості крайні кутові точки габариту нашого будови. Кожна споруда завжди прив'язується лінійними та кутовими розмірами до якої-небудь геодезичної опори, зазначеної в разбивочном кресленні плану ділянки (проекту). Припустимо, одна зі стін будинку повинна бути паралельна паркану сусіднього ділянки (межі Вашого і сусіднього ділянок) і відстояти від нього на відстані 3 метри.

Отже, в першу чергу за допомогою рулетки ми визначаємо крайні точки цієї стіни і забиваємо в них дерев'яні кілочки (можна металеві прутки). Припустимо, наш фундамент має форму прямокутника зі сторонами 10х8 метрів. Нехай перша стіна, яку ми намітили має довжину 10 метрів. Тепер від одного з кутів відкладаємо довжину другої стіни - 8 метрів. Щоб отримати прямий кут, я відразу вираховується довжину діагоналі нашого прямокутника за теоремою Піфагора (думаю всі її знають). В даному прикладі діагональ дорівнює 12,81 метрів. Потім за допомогою двох рулеток і двох помічників (один тримає рулетку у першого кілочка, інший у другого) в точці перетину розмірів 8 і 12,81 метрів забиває третій кілочок. Четвертий кут знаходимо за таким же принципом. Робимо контрольний замір: відстань між третім і четвертим кілочками має дорівнювати 10 метрів.

Помилитися тут досить важко, діагоналі вже точно дорівнюють і нічого коригувати (як зазвичай пишуть в літературі) вже не треба. Хотів би ще зауважити: використовуйте в подібних роботах рулетки з металевим полотном. Сам не раз бачив рулетки, у яких полотно виконане з якогось синтетичного матеріалу і воно досить легко розтягується.

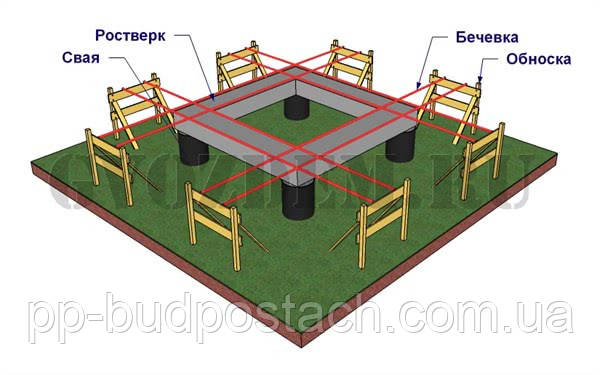

Крок 2: Зазвичай в цьому місці пишуть, що навколо фундаменту потрібно побудувати обноску (див. малюнок). Не розумію, навіщо так все ускладнювати. Якщо ми хочемо копати траншеї вручну, можна зробити так: орієнтуючись за допомогою капронової шнурки на чотири кілочки, які вже забиті по кутах фундаменту, забиваємо на кожному кутку ще за два кілочка, як би продовжуючи всі стіни на 50 см з кожного боку. Тобто, коли ми натягнемо чотири шнурки по стінах будинку, вони будуть перетинатися в місцях, де були забиті перші чотири кілочка. Але перед цим необхідно відзначити горизонтальний рівень. Всіх зручніше для цього звичайно використовувати будівельний нівелір, але знайти його не завжди представляється можливим. Ми останнім часом використовуємо лазерний рівень. Також дуже зручно, тільки в сонячну погоду буває не можливо розгледіти промінь, доводиться чекати сутінків. Якщо ні того, ні іншого немає, найдешевший спосіб - придбати гідроуровень. При правильному використанні (відсутність бульбашок повітря в трубці) показує горизонтальний рівень дуже точно.

Отже, використовуючи будь-який з цих інструментів потрібно на всіх кілочках проставити позначки на одному рівні (приблизно 30 см від землі в найвищому куті). Вище не бачу сенсу. Потім натягуємо чотири шнурки. За ним ми будемо копати траншеї і відміряти від них обрану нами глибину фундаменту. Зараз можна розмічати внутрішні стіни будинку. Ну тут я думаю нічого складного немає. Деякі відзначають горизонтальний рівень з допомогою простого будівельного рівня. Я звичайно не раджу, але вже якщо більше нічого немає, використовуйте хоча б рівень довжиною не менше 1,5 метрів. І обов'язково перевірте його на точність показань.

Якщо ми збираємося копати котлован також забиваємо ще вісім кілочків тільки на відстані від перших чотирьох хоча б в 3-3,5 метра. Робимо їх помітними, щоб екскаваторник їх бачив і не збив. Натягуємо чотири шнурки ближче до землі і відзначаємо межі нашого майбутнього котловану. При цьому враховуємо, що розміри котловану більше розмірів фундаменту як мінімум на 0,5 метрів з кожного боку. Це робиться, щоб при зведенні опалубки або укладанні блоків ФБС, а також при виконанні гідроізоляції стін підвалу, між фундаментом і стіною котловану людина могла виконати ці роботи.

Межі котловану, можна обкопати лопатою, можна змалювати білою фарбою, загалом, щоб эксковаторщик їх бачив. Шнурки прибираємо. В процесі риття потрібно уважно стежити, щоб екскаватор не копнув глибше, ніж нам потрібно, краще, якщо він не докопает 10-15 див. Тут без нівеліра або лазерного рівня не обійтися.

Після того, як котлован викопаний знову натягуємо шнурки вже по горизонтальному рівні. Точки перетину шнурок переносимо на дно котловану за допомогою схилу. Забиваємо в цих точках кілочки. Дно котловану вирівнюємо в ручну відмірюючи глибину від натягнутих шнурок. Потім будуємо опалубку або кладемо блоки ФБС. Про це в наступних статтях.

На завершення хотілося б відзначити наступне: рити котлован необхідно безпосередньо перед зведенням фундаменту. Якщо котлован довго піддається дії атмосферних опадів, грунт на дні розріджується і втрачає свою несучу здатність, а стінки котловану будуть обсипатися.
