Конструкція даху

Конструкція даху

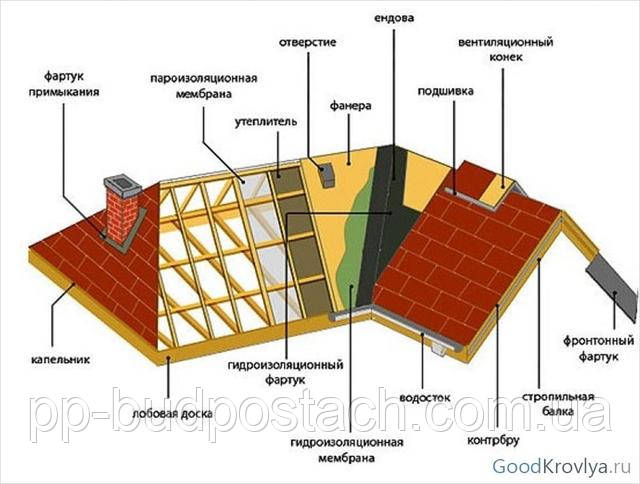

Наявність помилок в будівництві несучих дерев'яних конструкцій найчастіше криється в нерозумінні значення затяжки і ригеля. Основна ідея спирається на сутність роботи розпірною системи: дах утворює площині, внизу розходяться, які прагнуть розійтися під дією власної маси і навантаження по лінії перетину площин, але цьому перешкоджає затяжка.

Навантаження від даху передається похилими кроквами вздовж своїх продбльных осей на затяжку, яку розташовують над несучою конструкцією перекриття. Якщо ригель або затягування не можуть виконувати цю задачу, то дах їде і накриває собою весь дім.

Часто для того, щоб вільно пересуватися по горищу, вирубують метрові ділянки посередині готових затяжок добре виконаної будівельної ферми. Це дуже груба помилка.у Конструкція стає нестійкою, розрізані затяжки - не перешкоджають розбіжності схилів даху. Конструкція починає переміщатися, викликаючи утворення тріщин в перекриттях. Розбіжність можна призупинити заміною вирізаних ділянок смуговий сталлю, щоб повернути затягуванні здатність працювати на розтяг, і надійним з'єднанням стійок з кроквами. З'єднання затяжки і крокв виробляють у гніздо зі шпонкою або роблять врубку.

У з'єднанні з врубкой часто допускають таку помилку: з-за економії деревини передній торець кроквяної ноги виявляється занадто близько до кінця затяжки, що дає скол під дією горизонтального зусилля.

Роль затяжки і ригеля сприйняття розпору а — навантаження від покрівлі на будівельну систему, б — відсутність роботи затягування або ригеля призводить до руйнування, 1 — затягування або ригель, 2 — крокви, 3 — навантаження, 4 — стіна.

Порушення цілісності затягування призводить до розбіжності схилів даху 1 – розрізана затягування, 2 — несуча стіна, 3 — кроквяна ферма, 4 — покрівля, 5 — перекриття, б — зовнішня несуча стіна

За сколу починає переміщатися кінець кроквяної ноги, в результаті покрівля отримує прогин. Скол утворюється також і тому, що торець роблять врубки неправильно: торцева площина повинна мати кут нахилу, рівний половині зовнішнього кута між кроквяної ногою і затягуванням, а не прямий кут з верхньою межею затяжки.

З'єднання стропил із затяжками буде неміцним, якщо не скріпити їх скобою або накладкою з смугової сталі. У цьому місці вони з'єднані один з одним на невеликий горизонтальній майданчику, і сила тертя не здатна протистояти більш значного горизонтального зусилля. У цьому випадку кроквяна нога може зрушитися з місця, а площину покрівлі зігнутися. У місці з'єднання затягування зі кроквяної ногою і мауерлатів ставлять дерев'яні накладки або роблять просту врубку з метою виключити бічні рухи.

Найбільша проблема в теслярських роботах — зведення даху, поєднаної з перекриттям. Дуже уважно слід ставитися до вирішення передачі розпору від похилих зусиль, що виникають у конструкціях даху, на несуче перекриття. У більшості випадків крокви спираються на мауэрлатный брус, який кріплять анкерними болтами «намертво» до залізобетонному поясу жорсткості.

Рис. 3. Неправильне з'єднання елементів призводить к. сколюванню а — правильне рішення, б — неправильне рішення, 1 — кроквяна нога, 2 — ригель, 3 — мауерлат, 4 — скоба, 5 — стіна, б — тріщина

Рис. 4. Роботу мауэрлатного бруса забезпечує сполучна скоба а. б — правильне і неправильне рішення, 7 — кроквяна нога, 2 — мауэрлатный брус, 3 — прокладка, 4 — смугова сталь, 5 — стіна, б — перекриття, 7 — карниз, 8 — решетування.
Рис. 5. Лнкеровка мауерлата а,б — неправильне і правильне рішення, 1 — мауерлат, 2 — кроквяна нога, 3 — анкеровка; 4 — залізобетонний пояс, 5 — анкерний болт, 6 — карниз
Якщо з якої-небудь причини (по забудькуватості або через недбалість) його не заанкеривают, то під дією похилих сил мауэрлатный брус перекидається, порушується стійкість даху, і вона починає сповзати.

Кріплення іноді буває неефективним через те, що болти невірно розміщують у залізобетонному поясі жорсткості або в брусі неправильно виконані отвори під них. У таких випадках гайки нагвинчується на болти з перетягом, вузол стає ненадійним і швидко руйнується. Для кріплення з цією метою іноді замість стяжного болта застосовують два більш тонких скручених прути арматури.

Дахи, суміщені з перекриттями, в більшості будинків мають таку ширину, що балки перекриттів спираються не лише на зовнішні, але й на середню несучої стіни. Конструкція працюватиме у відповідності з проектом тільки в тому випадку, якщо і по проміжній несучої стіни балки перекриття застыкованы між собою залізобетонним поясом жорсткості. Нерідко цим нехтують, перекриття не виконує своїх функцій, і дах їде.

Будівництво кроквяних конструкцій даху, суміщених з перекриттям, там, де не враховують роль несучої здатності горищного перекриття, дуже небезпечно. Буває, що затягування намагаються замінити збірними залізобетонними балками перекриття, які призначені тільки для роботи на вигин. Збірні залізобетонні балки використовують як затягування в тому випадку, якщо їх кінці жорстко закріплюють у залізобетонному поясі жорсткості перекриття, а вісь збігається з напрямком діючих сил. У перпендикулярному до балок напрямку між ними та елементами настилу перекриття немає такої міцної зв'язку, яка забезпечила б сприйняття навантажень.

Рис. 6. Відсутність стику балок перекриття над проміжної несучою стіною призводить до руйнування конструкції даху, поєднаної з перекриттям а, б — правильне і неправильне рішення, 1 — стик балок перекриття, 2 — балка перекриття, 3 — настил перекриття

Рис. 7. Перекриття в поперечному напрямку не може підмінити затягування 1 — балка перекриття, 2 — елемент настилу, 3 — кроквяна нога, 4 — рештування, 5 — стіна, 6 — залізобетонний пояс жорсткості.

Рис. 8. Численні сполуки послаблюють кроквяні ноги: 1 — стояк, 2 — врубка, 3 — з'єднання шпилькою або врубкой

Одна з можливих помилок рішення даху в тому, що конструкція даху, поєднана з горищним перекриттям, передбачає навантаження не тільки пояса жорсткості, але і через проміжні стійки безпосередньо перекриття. Ці вертикальні стійки передають навантаження, діючу на проміжний прогін несучої конструкції. Для розподілу навантаження під стійки поміщають підкладки, щоб стійки «не проткнули» перекриття. Помилка при цьому полягає нерідко і в тому, що не витримують мінімальної (1,8 м) довжини підкладок, внаслідок чого ці занадто короткі «башмаки» навантажують не балки перекриття, а елементи настилу, які не розраховані на це й руйнуються.

Ще одна часта помилка зведення конструкції даху — недотримання розрахункових розмірів поперечних перерізів, в результаті чого з'являються неприпустимі прогини. Іноді важко дотримуватися розрахунків проектувальника, оскільки асортимент продукції не дозволяє точно підібрати, конструкції необхідних перетинів. У всякому разі, забудовник спочатку вибирає лісоматеріали, а потім радиться з проектувальником про його застосування.

В цілях економії пиломатеріали замінюють саморобними елементами, обтісуючи колоди меншої довжини і більш поганої якості, ніж звичайний будівельний лісоматеріал.

Особливу увагу приділяють кутовим крокв. Часто їх роблять такого ж перерізу, як і інші крокви, проте нерідко вони несуть навантаження в 1,5 рази більшу, ніж проміжні крокви. Крім підвищеного навантаження, залишають без уваги і те, що їх оброблення кінців під шип значною мірою послаблює розтин. Ослаблена кроквяна нога більше прогинається, покрівля виходить нерівною.

Рис. 9. Під короткою підкладкою перекриття руйнується: 1 — стояк, 2 — елемент настилу перекриття, 3 — залізобетонна балка, 4 — прогін, 5 — затягування
Особливо небезпечні помилки, пов'язані з пристроєм ригелів і затягувань, оскільки і фахівці, не завжди враховують реальний розподіл навантажень і зусиль.

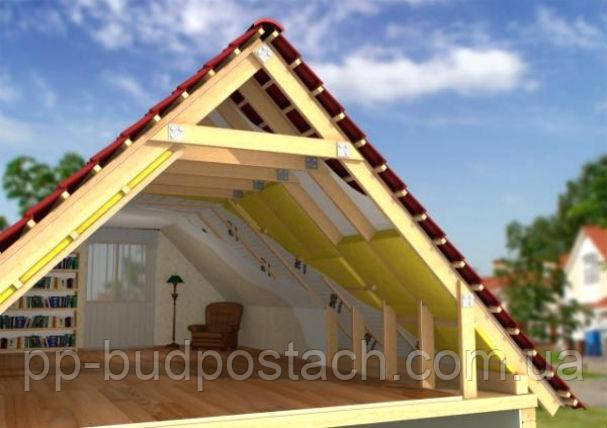

Горище — вільний об'єм, утворений перекриттям над верхнім поверхом і холодної дахом. Служить для вентиляції конструкції горищного перекриття і використовується для розміщення допоміжного обладнання і різних господарських цілей.

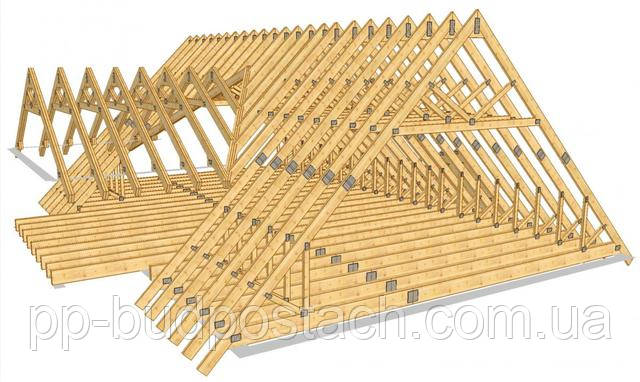

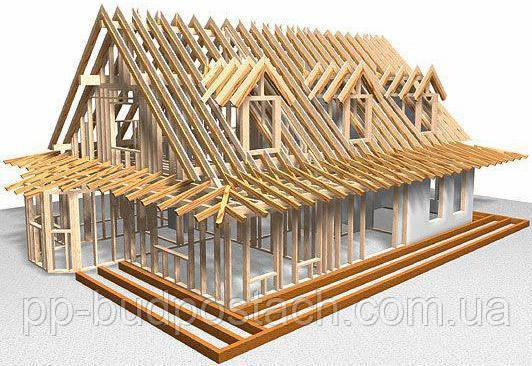

Покрівля і підстава підтримуються кроквяної конструкцією. При ширині будинку до 16 м застосовуються переважно похилі крокви. Основу дерев'яних похилих крокв складають кроквяні ноги, встановлені через 2,5—3 м. Вони спираються на настінні бруси — мауерлати і лежать на прогонах, які підтримуються стійками, що спираються на лежні.

Рис. 10. Схеми суміщених дахів: а — односкатное покриття; б — двухскатное покриття; в — покриття із зворотним ухилом

Рис. 11. Схема горищних дахів: а — обший вигляд; б —схеми провітрювання; 1 — вальма; 2 — скат; 3 — ендова; 4 — коник; 5 — похиле ребро; 6 — франтон; 7 — слухове вікно; 8 — витяжний від-верстие; 9 — припливний отвір
Щоб погасити горизонтальні складові зусилля, 6 системі встановлюють розпірки і затяжки. У вузлі примикання підкосів до кроквяної ноги на них укладаються допоміжні кроквяні ноги через 80-100 см, по яким вже укладають обрешітку і опалубку, службовці для підтримки покрівлі.

В будівлях без внутрішніх стін влаштовувати насланні крокви неможливо, тому застосовують кроквяні ферми (дерев'яні, залізобетонні, металеві). Покрівлю з хвилястих азбоцементних листів укладають на обрешітку, листи кріпляться оцинкованими цвяхами з прокладкою під капелюшок шайб з оцинкованої сталі і руберойду. Коник перекривається фасонними елементами. Ухил даху 22-30°.

Суміщені дахи можуть бути вентильовані і невентилиру-виконують. Суміщені невентильовані даху складаються з наступних шарів: несучої конструкції даху; пароізоляції; утеплювача; стяжки цементно-піщаної 2-3 см; зовнішнього гидроизоля-цонного шару.

Поєднана вентильована дах відрізняється від невентили-руемой тим, що зовнішній гідроізоляційний шар відокремлюється від термоізолюючого шару, між ними утворюється повітряний: прошарок.

Крім того, суміщена дах має вирівнюючий шар з цементного розчину, є карнизна плитка, на якій укладений фартух із сталевого листа, закріпленого на дерев'яній дошці цвяхами. Нижня частина фартуха забезпечена слезниной. Щоб уберегти рулонну покрівлю від витирання та пошкоджень, її посипають крупним піском, створює захисний шар.

—

Холодна дах (рис. 1, а, б) включає водоізоляційний шар, обрешітку або оплошной настил і несучі елементи (крокви, ферми).

Теплий дах (рис. 1, в) включає водоізоляційний і теплоізоляційний шари, обшивальні листи і несучі елементи (крокви, ферми). Водоізоляційний шар влаштовують з азбестоцементних, металевих листів, профільованого настилу, черепиці, рулонного матеріалу. Підставою під водоізоляційний шар служать обрешетка і прогони. Несучими конструкціями в дахах є крокви або ферми.

На дахах з теплим горищем шар теплоізоляції розміщують між кроквяними ногами або на настилі, виконаному поверх крокв. Застосовуються в дахах комплексні панелі, які укладають по несучих конструкціях.

Рис. 1. Дахи з холодним (а, б) і теплим горищем (б): 1 — водоізоляційний шар; 2 — решетування; 3 — крокви; 4 — стяжка; 5 — теплоізоляція; 6 — плита перекриття; 7 — прогін; 8 — ферма; 9 — конструкція стелі; 10 — мінераловатні плити; 11 — пароізоляція; 12 — обшивка
