Як побудувати мелкозаглубленний фундамент стрічкового типу

Зміст статті:

1. Вихідні дані
2. Як бути з здимистими грунтами?
3. Незаглиблений стрічковий фундамент як альтернатива мелкозаглубленному

Хоча стовпчасті фундаменти відрізняються підвищеною надійністю і здатні впоратися з великими навантаженнями, бувають ситуації, коли їх використання недоцільне. Рішенням проблеми може стати стрічковий тип мелкозаглубленного фундаменту, опис якого є основною темою статті. Важливі моменти, що стосуються зведення такого фундаменту, пропонуємо розглянути на прикладі.

Вихідні дані

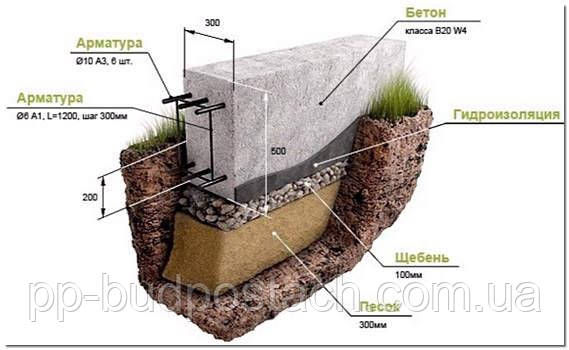

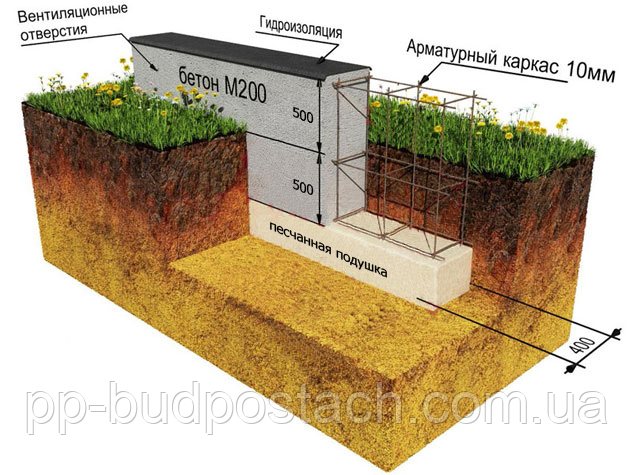

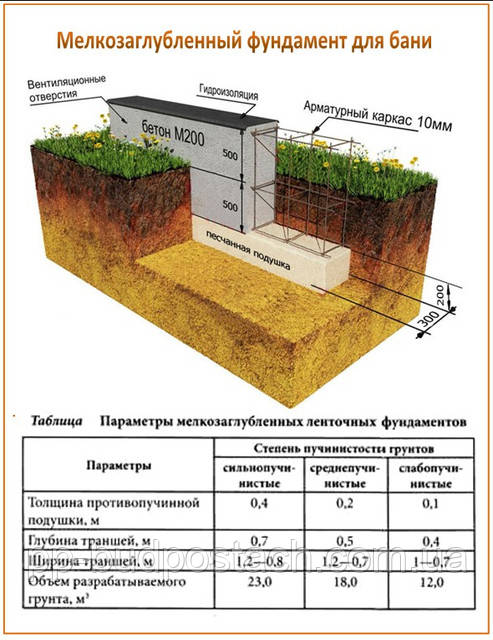

Схеми мілкозаглублених фундаментів. Натисніть на фото для збільшення.

Перетин конструкції становить 40×50 див. Величина пояснюється вимогами проекту, що передбачає застосування шести – семи кубічних метрів бетонної суміші.

Площа опори дорівнює 40×3400 див. Внаслідок цього знизиться тиск, який чиниться спорудою на грунт.

Якщо загальна вага кам'яного будинку становить 150 тонн, навантаження у випадку з стрічкою дорівнює всього лише 1 кг/см2. Варто відзначити, наведений показник вважається граничним для стовпчастого фундаменту.

Навантаження порівнянна з тиском, який виробляє йде по землі людина. Виходить, вона в цілих п'ять разів менший, ніж так звана «критична несуча здатність грунту.

Іншими словами, грунт навіть не «дізнається», що з'явився підставою для мелкозаглубленной стрічки фундаменту, на який, до того ж, зверху поставили ще якусь споруду. З стовпчастої основою все набагато складніше. Нерідко доводиться вдаватися до різних хитрощів, щоб забезпечити протидію потрібною навантаженні.

Як йде справа з трудомісткістю?

І знову мелкозаглубленная стрічка залишає далеко позаду стовпи разом з обов'язковим ростверком. Зробити потрібний котлован реально всього за пару днів навіть у глинистому грунті. Щоб просвердлити необхідну кількість свердловин часу потрібно більше. Якщо взяти проект, що розглядається, потрібно 16 отворів по 2 м кожна. Плюс розширення в нижній частині. Це займе тиждень, і то не завжди.

Що стосується опалубки, вона настільки примітивна, що навіть не заслуговує уваги. Грубо кажучи, взяв пару дощок, опалубна конструкція готова. Спробуйте облаштувати опалубку для ростверку. Завдання, відверто кажучи, не з легких.

Нарешті, стрічкові фундаменти дозволяється використовувати, через десять – дванадцять днів. У стовпчастого термін розтягується до місяця, поки бетонна суміш ростверку не почне відповідати заданій величині.

Як бути з здимистими грунтами?

Грунт пухкого типу здатний доставити чимало труднощів, пов'язаних з експлуатацією стрічкової несучої конструкції. Але якщо зробити правильну дренажну систему, вдасться вирішити і настільки складний, здавалося б, питання.

Для цього після викопування траншеї, буриться парочка свердловин. Мінімальна глибина складає відповідний показник промерзання землі. Максимум нічим не обмежений.

Між свердловинами слід залишити 2-3 м. Всередину отриманого отвору монтується спеціальна труба. Згодом вона засипається щебенем або гравієм.

Альтернатива – «панчоха», зроблений з нетканого матеріалу, який не схильний до гниття. До таких виробів відносяться агрил, поліпропілен та ін

«Панчіх» готовий, днище фундаментної ями на ділянці, де розміщується свердловина для дренажу, засипається щебенем. Області між свердловинними отворами іноді покривають добре утрамбовываемым піском. Зверху на нього теж насипають щебінь. Наприкінці йде заливка бетонної сумішшю. Армування обов'язково.

Як тільки бетон твердне, з боку зовнішньої частини фундаменту облаштовується вузенька траншея. Глибина – до гравійної подушки, яка попередньо засипалася під стрічку основи.

Коли траншея готова, знову настає черга щебеню. Вгорі робиться вимощення. Ширина – 0,5-1 м.

Що в підсумку? Щебенева пастка для вологи, що виникає внаслідок танення снігу або дощу. У звичайній ситуації вода потрапляє в грунт, який прилягає до фундаменту. Завдяки дренажу вона опиниться в щебені, потім просочиться в нижню частину, а звідти дренується.

У свою чергу, суха земля не спучується в холодну пору року. Щебінка навколо фундаменту залишається невлажной.

Незаглиблений стрічковий фундамент як альтернатива мелкозаглубленному

Головний плюс даного типу фундаменту — це відносно непогане опір пученію грунту.

Очевидний плюс даного різновиду несучої конструкції полягає в нівелюванні дотичних сил, що виникають із-за морозного здимання грунту.

З одного переваги випливає інше. Мова йде про зниження ймовірності накопичення нерівномірних деформацій залишкового типу майже до нуля.

З'являються вони в процесі промерзання і подальшого відтавання землі.

Для зниження нерівномірних деформацій в описуваному фундаменті застосовують противопучинистые подушки.

Роблять їх з грунту, який не замерзає. Пояснюється ефект пружністю безпосередньо самої подушки. У якості останньої використовують самі різні матеріали. Приміром, грубозернистий пісок або непучинистую грунт, здобуту на місцевості, де будується об'єкт.

Якщо незаглиблений стрічковий фундамент будується на середньоздимистих або сильнопучинистых грунтах, з нього формується рама горизонтального типу, що відрізняється підвищеною жорсткістю.

Така конструкція виконує функцію перерозподільник нерівномірної деформації фундаменту, що виникає під час промерзання або танення.

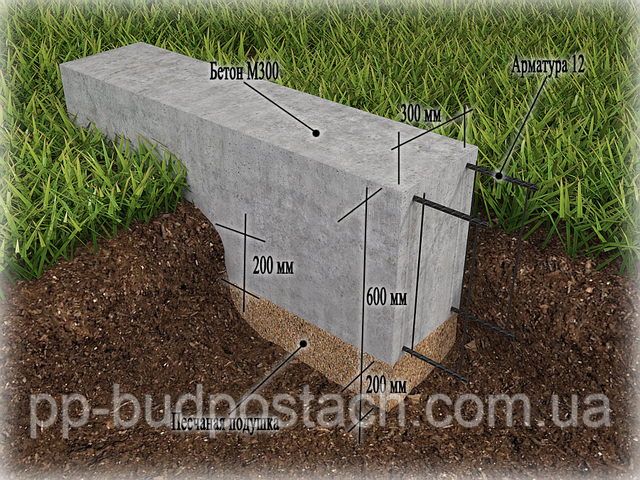

Незаглублені фундаменти часто роблять монолітними. Вони відносяться до елементів, що виготовляється із залізобетону. Величина ширини пов'язана з товщиною стінок. Зазвичай вона коливається в межах 30-50 см. Висота в середньому дорівнює 40-60 див. Закладка фундаменту здійснюється, як під зовнішні, так і внутрішні стінові конструкції.

Заглиблення немає або воно настільки маленьке, що ним можна знехтувати. Стрічка ставиться на непучинистый матеріал.

Стовпчасті підстава

Вище ми неодноразово порівнювали мелкозаглубленний фундамент з стовпчастим. Причому явно не на її користь. Насправді у фундаментах, побудованих на стовпах, нічого поганого немає. Скажімо, при зведенні багатоповерхових будівель вони є чи не єдиним рішенням проблеми підстави.

Інша справа, їх часто немає сенсу застосовувати, коли цілком реально обійтися мелкозаглубленной або незаглубленной стрічкою. Ефект той же, грошей менше.
