Мелкозаглубленний фундамент все про будівництво

Мелкозаглубленний стрічковий фундамент

Мелкозаглубленний фундамент найбільш частіше використовується при зведенні будівель з відносно малою масою - каркасних і дерев'яних будинків, підсобне будова і там, де пучіністие сили грунту невеликі.

Мелкозаглубленний стрічковий фундамент - це той же стрічковий фундамент, але розташований на зовсім маленькою глибині. Якщо бути точніше вище рівня промерзання грунту. Іншими словами такий фундамент розташовується посеред заглибленого і незаглубленного фундаменту.

Мелкозаглубленний фундамент при промерзанні пучинистого грунту стрічковий як би підводиться, але це відбувається значно менше, ніж при незаглубленном фундаменті.

Мелкозаглубленний фундамент дуже відомий на практиці будівництва. По-перше, фундамент набагато дешевше заглибленого фундаменту, а по-друге, надійніше незаглубленного.

Фундамент був опрацьований кількома організаціями Росії з будівництва фундаментів, які спеціалізувалися в основному на розробку проекту будинків сільській місцевості.

Якщо ви хочете вибрати мелкозаглубленний фундамент для будинку, пам'ятайте, що деяких деформацій фундаменту не уникнути. Саме тому изгибная жорсткість у всього будинку повинна мати досить високий показник.

Мелкозаглубленний фундамент дозволяє влаштувати підвал або льох невеликого розміру.

Його використовують практично на всіх видах грунтів. Виняток – чрезмернопучинистые.

Будівництво мелкозаглубленного фундаменту

Будівництво мелкозаглубленного фундаменту починається з розмітки, а потім прокопки траншеї на глибину 0.7 метра. Бока траншеї гідроізолюють толем або пергаміном. Саму траншею заповнюють піском на 0.2 метра і починають монтувати опалубку. Обов'язково на пісок укладається гідроізоляція. При будівництві мелкозаглубленного фундаменту кладуть спочатку нижній шар арматури, потім частина бетону, потім верхній шар арматури на бетон і, нарешті, заключне бетонування.

Армування мелкозаглубленного фундаменту

Армування мелкозаглубленного фундаменту починається з підготовки. Спочатку збирається дерев'яна опалубка. Стіни усередині опалубки вистилають толем або пергаміном. Толь, як і пергамін, що дозволяє надалі після затвердіння бетону без труднощів зняти дерев'яну конструкцію опалубки.

При армуванні мелкозаглубленного фундаменту на дно траншей спочатку вистилається перший шар арматури. Верхній шар армування відбувається на сирому бетоні перед самим завершенням. Арматура вся зв'язується в'язальним дротом.

Піщана подушка при будівництві мелкозаглубленного стрічкового фундаменту

Ви запитаєте, навіщо треба робити піщану подушку при будівництві мелкозаглубленного фундаменту підсипку?

Ну, по-перше, відбувається заміна частини пучинистого грунту на непучинистый, а це зменшує при промерзанні деформацію мелкозаглубленного фундаменту.

По-друге, навіть якщо грунтові води розташовуються високо і дренаж зробити не можна, деформуватися фундамент не буде. Це відбувається тому, що в обмеженому обсязі у вологому піску при нерівномірному промерзанні вода буде розганятися рівномірно по всій площі фундаменту.

Важливо пам'ятати, що не можна мелкозаглубленний фундамент залишати незавантаженим в зимовий час.

Утеплення мелкозаглубленного фундаменту

Не слід залишати мелкозаглубленний фундамент на зиму незавантаженим. Якщо ж все-таки фундамент залишився незавантаженим, то сам фундамент і землю навколо нього слід утеплити соломою, тирсою або шлаковати.

Щоб уникнути негативних наслідків після промерзання грунту на глибину промерзання навколо фундаменту краще посадити чагарникові насадження або зробити задерніння ділянки. Це акумулює відкладення снігу і знижує глибину промерзання землі.

Мелкозаглубленний фундамент вартість

Вартість мелкозаглубленного стрічкового фундаменту включає в себе:

• робота по розмітці мелкозаглубленного фундаменту
• земляні роботи, піщана подушка
• в'язання каркаса арматури мелкозаглубленного фундаменту
• зведення опалубки мелкозаглубленного фундаменту
• бетонування мелкозаглубленного фундаменту

Для того щоб значно заощадити на своєму бюджеті, в будівництві стали частіше всього застосовувати мелкозаглубленние фундаменти. Головними перевагами даного будівельного матеріалу вважаються: високий рівень надійності і найбільш низькі витрати. За рахунок проектування і використання мелкозаглубленного фундаменту, на пучинистих грунтах вийде велика економія на вартості матеріалу.

Якщо на вашому пучиністому грунті є високий рівень ґрунтових вод, тоді в цьому випадку краще всього робити фундаменти незаглубленного варіанти, або делатьмелкозаглубленный фундамент, який буде з обв'язкою поясами або будинку. На такому фундаменті ваш будинок простоїть не менше 15 років, і не буде піддаватися усадці. До того ж ви надовго забудете про проведення поточного або капітального ремонту. Все що вам потрібно буде робити, це тільки профілактичний ремонт, і то тільки тоді, коли ви цього не захочете самі.

У процесі укладання мелкозаглубленного фундаменту, краще всього використовувати залізобетон, метал або бетон. А також відрізки труб і паль або браковані бетонні вироби. В процесі виготовлення бетону, краще всього використовувати місцевий пісок, гравій або бита цегла. Такий метод найкраще використовувати у виняткових випадках. Найчастіше незаглублені фундаменти встановлюють на ущільненому підставі, і роблять з бетонного чи залізобетонного елемента. Такі елементи розміщують на подушках, які виготовляють тільки з непухкого будівельного матеріалу.

А саме: з дрібного щебеню, або середньої крупності і крупного піску. Таким матеріалом надається можливість заповнювати та траншеї і пазухи. Фундаментні елементи між собою з'єднують скрутками або зварюванням крізь арматуру і заливають бетоном. Таким чином, вони формують монолітно – збірну раму, в горизонтальному розташуванні, яка буде розподіляти нерівномірність деформації будинкового підстави.

Якщо порівнювати фундаменти, які виготовляють із збірних блоків, то їх встановлюють нижче рівня глибини промерзання. Що стосується мелкозаглубленного фундаменту, то з ним можна значно заощадити на витраті цементу приблизно сімдесят відсотків, а що стосується роботи, то їх відсоток досягає до вісімдесяти відсотків.

Передбачається, що це розширення, з одного боку, значно збільшує площу опори стовпчастого фундаменту (збільшення діаметра свердловини в 2 рази збільшує опорну площу в 4 рази). З іншого боку, у разі пучинистих грунтів, начебто глини, це розширення служить своєрідним якорем, анкером, який перешкоджає виходу стовпа ґрунту і його нахилу.

Причому це розширення рекомендується робити нижче точки промерзання грунту, тобто на глибині від 1,5 метрів і нижче (для середньої смуги європейської частини Росії). Крім того, всі стовпи перев'язуються між собою спеціальними бетонними балками – ростверком.

Все це збільшує і трудомісткість виготовлення фундаменту, і його ціну в геометричній прогресії. Досить велика група забудовників, наслухавшись про жахи здимання грунтів і рясно присмачених «науковими» аргументами доводів на користь стовпчастого фундаменту, помилково вважають, що це практично єдиний спосіб побудувати надійний фундамент на рухливих грунтах.

Я не є супротивником ні прихильником такого способу будівництва фундаменту, а просто пропоную розібратися, чи варта шкурка вичинки і немає інших способів «знешкодити» пучіністие грунти і побудувати простий, дешевий і в той же час надійний фундамент.

Давайте спочатку детально розглянемо, що таке цей стовпчастий фундамент ТИСІ.

Має сенс розширення внизу колони? На мій погляд - жодного. Несуча здатність глиняного грунту - 3-5 Кг/см2. Тобто паля без розширення внизу діаметром 20-25 см має площу близько 400 см2 і здатна нести навантаження 1500 Кг. Паля з розширенням внизу 50 см в діаметрі вже буде здатна нести 6000 Кг. Здавалося б виграш очевидний, та ще чотириразовий! І палі можна бурити рідше і будинок будувати побільше.

Все це було б так, якщо б не потрібно було робити потужний ростверк, що зв'язує ці палі між собою в одну жорстку конструкцію . Причому чим більше економія на палях, тим могутніше повинен бути цей ростверк.

З іншого боку, локальне збільшення тиску на палю вимагає дуже ретельного її виготовлення. І армування повинно бути потужним і правильним, і бетон якісним і його укладання – обов'язково з вібруванням. Теж саме відноситься до ростверку. І погодьтеся, конструкція працює під посиленою навантаженням прослужить набагато менше, ніж явно недовантажена. Як би не напоротися на те, за що боролися.

У підсумку виходить якась конструкція на курячих ніжках, хоча і потужних. Взимку пучиністий грунт буде намагатися її «ковбасити» у всіх напрямках, намагаючись і порвати і зламати. Але завдяки героїчним зусиллям будівельників, йому це не вдасться. Принаймні, протягом декількох років.

Наявності чергова спроба «перемогти» природу і встановити свої порядки над нею. Заняття, на мій погляд, абсолютно не продуктивне і рано чи пізно приречене на провал.

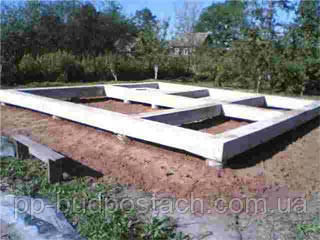

Зверніть увагу на фото. Адже це той самий знайомий нам вже 1000 років звичайний мелкозаглубленний фундамент! Тільки примхою незрозумілих будівельників піднята над грунтом. Навіщо? Що б убезпечити його від впливу вологи і здуття глинистих грунтів.

Але ж убезпечити його можна і іншими, значно більш простими методами. Наприклад, шляхом якісного пристрою дренажу фундаменту. Тоді на цей фундамент просто не будуть діяти жодні руйнівні сили. І нікого перемагати не доведеться.

І обійдеться такий фундамент в рази дешевше стовпчастого. Несуча здатність його так само на порядок більше.

Давайте порівняємо. Припустимо, потрібно влаштувати фундамент для невеликого будинку 8х6 метрів з однією поперечною перев'язкою. Для нього буде потрібно влаштувати приблизно 16 стовпів діаметром 25 див Їх потрібно висвердлити, армувати, залити бетоном. Приблизний обсяг - близько 2 м3 бетону. Плюс влаштування ростверку (в якісній опалубці, природно) - перерізом 0,3 х 0,3 метра, сумарна довжина 34 метри. Це ще 3 м3 бетону. Плюс маса підготовчої роботи (буріння свердловин, армування, заливки, очікування дозрівання бетону в стовпах, влаштування опалубки, армування, заливки...)

Що ми отримали в результаті? Фундамент з несучою здатністю 40 тонн, ( 8000 см2 х 5 Кг/см2) якщо не робити розширення в свердловинах (можна побудувати легкий каркасний будинок або зруб).

Якщо зробити розширення внизу свердловини до 50 см, то це додасть ще приблизно 1 м3 бетону, але серйозно ускладнить пристрій свердловини . Несуча здатність фундаменту зросте до 150 тонн. Вже можна будувати цегляний, якщо збільшити

Тепер розглянемо варіант з стрічковим мелкозаглубленним фундаментом. Погонна довжина його така ж, але переріз зробимо 0,4 х 0,5 метра. ( що б вкластися в ті ж 6-7 кубометрів бетону). Площа опори складе (40 см х 3400 см) = 136.000 см2 !!! В рази більше!

Відповідно і тиск на грунт буде менше. Навіть якщо будинок буде кам'яний і важити буде ок. 150 тонн (що гранично для стовпчастого фундаменту), у разі стрічкового тиск складе всього 1 Кг/см2 ! Приблизно таке тиск чинить на грунт йде людина. Що більш ніж в 5 разів нижче критичної несучої здатності грунту. Грунт навіть не відчує, що на ньому поставили будинок. А в разі стовпчастого фундаменту всі розраховується на грані фолу. Є над чим замислитися.

Трудовитрати на стрічковий мелкозаглубленного фундаменту так само значно менше, ніж на пристрій стовпчастого з ростверком. Погодьтеся, викопати дрібну траншейку можна за день-два, навіть у глині. Ось висвердлити 16 свердловин по 2 метри, та ще з розширенням внизу - як мінімум тиждень. У стрічкового фундаменту опалубка найпримітивніша, в 1-2 дошки. Зробити опалубку для ростверку - той ще праця. Стрічковий фундамент буде готовий до подальшої роботи (зведення цоколя) вже через 10-12 днів. Стовпчастий навряд чи ви зможете використовувати раніше ніж через місяць, до повного дозрівання бетону в ростверку. І так далі.

Тепер залишилося вирішити завдання з здимистими ґрунтами і убезпечити від них наш такий чудовий мелкозаглубленний стрічковий фундамент.

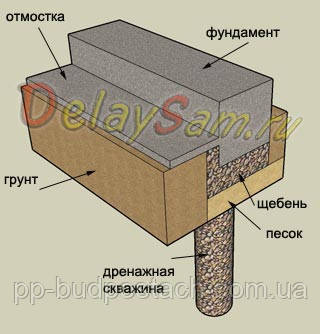

Робиться це шляхом якісного пристрою дренажу фундаменту. Після того, як траншея під фундамент готова, слід пробурити кілька дренажних свердловин на максимально можливу глибину, не менш, ніж на глибину промерзання. Відстань між свердловинами 2-3 метри. Всередині свердловини опускається дренажна труба і заповнюється великим чистим гравієм або щебенем. Замість труби можна використовувати «панчіх» з нетканого матеріалу, що не гниє, наприклад агрила, склотканини, поліпропілену.

Потім на дно траншеї в районі дренажної свердловини насипається шар щебеню. У проміжках між свердловинами можна засипати пісок, який ретельно трамбують. Потім поверх піску також насипають щебінь. Після чого все заливається бетоном (з армуванням).

Після того, як бетон застигне, з зовнішньої сторони фундаменту викопується вузька траншейка на глибину до гравію підсипаної під стрічку фундаменту. Цю траншейку так само засипають щебенем. Зверху влаштовують вимощення на завширшки 0,5 – 1 метр.

Таким чином ми зробили щебеневу пастку для ґрунтових талих і дощових вод, які прагнуть наситити вологою прилеглий до фундаменту грунт. Будь-яка вода тут же потрапить в зону щебеню, просочиться вниз і буде дренирована. А сухий грунт не пучить під час морозів, фундамент ж завжди знаходиться в оточенні сухого щебеню.

Таким чином ми зробили мелкозаглубленний стрічковий фундамент, захищений від пучинистих глинистих грунтів. Таку ж гравійну пастку можна зробити і для вже наявного фундаменту з його зовнішнього боку.

Следует ли из этого вывод, что столбчатые фундаменты вообще не имеют смысла? Нет, конечно.

Столбчатый фундамент хорош там, где возводимая на нем конструкция представляет собой очень легкое сооружение каркасного типа. А роль ростверка выполняет собственно каркас строения. В этом случае не потребуется никаких ухищрений с усилением столбика внизу скважины, его несущей способности и так будет достаточно.

Но если предстоят работы с усилением столбиков и обустройством ростверка - лучше не тратить на это время и средства, а сразу переходить на ленточный фундамент.

Іншим випадком, коли застосування стовпчастого фундаменту не тільки бажано, але й обов'язково є зведення високих споруд з незначною площею забудови. Наприклад, водонапірна башта або вишка. Такі будови відчувають великі вітрові навантаження, опрокидывающие сили дуже великі. Що б будова не впало під натиском вітру, воно повинно мати велику ступінь заглиблення фундаменту. А цього простіше і дешевше всього досягти саме стобчатым фундаментом. Його влаштовують або методом забивання готових паль за допомогою копра, або свердлінням глибоких свердловин, з подальшим армуванням і заливкою бетоном.
