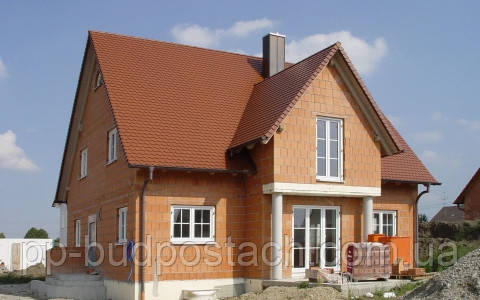

Як побудувати будинок з керамічних блоків кератерм.

Керамоблок кращий!

В якості прикладу споживчих переваг можна привести Польщі, де сьогодні у восьми випадках з десяти при зведенні котеджу використовують керамблокі. Поляки всерйоз вирішили наздогнати сусідів-німців з енергоефективності та екологічності житла. Дивлячись на акуратну кладку поризованих виробів, залишається тільки мріяти про такому широкому застосуванні енергозберігаючих матеріалів в нашій країні.

Більше 30 років тому на ринку з'явився керамічний блок – матеріал, що поєднує в собі переваги керамічної цегли, відмінні теплоізолюючі властивості і високу екологічність.

Керамоблоком називають багатощільовий пустотний камінь з рифленими бічними гранями і мікропористої структурою. Він у кілька разів перевищує звичайний цегла за розмірами і володіє високою енергоефективністю. Невелика вага керамоблок і його крупноформатность дозволяють істотно зменшити терміни будівництва будинку.

Крім того, поризована кераміка – справжній природний матеріал. Технологія її виготовлення містить тільки натуральні компоненти: глину, воду, дрібну деревну стружку й вогонь.

Чому керамоблок «теплий»?

Керамічні блоки, як і звичайний цегла, виготовляють з глини, але щоб перетворити традиційну кераміку в поризованную, в заміс додають дрібну деревну стружку. Наступний випал, температура якого досягає 1000 ^проЗ, випалює стружку, створюючи тим самим мікропори, що підвищують теплоізоляційні властивості блоків.

Форму та обсяг поризованным блокам надає спеціальний екструдер, що має складну конфігурацію мундштука. Внутрішня будова готових блоків являє собою многощелевую композицію, сумарний обсяг порожнеч якої (разом з мікропорами) дорівнює 50 % від загального обсягу.Порожнини, заповнені повітрям, істотно збільшують коефіцієнт опору теплопередачі всього виробу.

Раціональні пропорції

В руках досвідчених мулярів керамблокі стають дуже зручним матеріалом для укладання. Зручність монтажу спочатку закладено у формі виробу і його технології виробництва. По-перше, поризованную кераміку виготовляють на європейському обладнанні, де процесом контролю екструдера займається комп'ютер, людський фактор практично виключений, тому готові керамічні блоки володіють ідеальною геометрією. По-друге, вироби мають пазогребневу систему вертикальної стикування.

На тих гранях блоку, які виявляться при кладці всередині стіни, є кілька поздовжніх гребенів/пазів трапецієподібного профілю. Їх кількість коливається від двох до восьми залежно від розміру блоку. При укладанні блоків гребені і пази щільно стикуються в стіні, не потребуючи в скріпленні розчином.

Фахівці з особливою ретельністю перевіряли пазогребневий стик на теплопровідність. Факт відсутності розчину багатьом здавався підозрілим, але при випробуваннях заявлений коефіцієнт теплопровідності матеріалу підтвердився і в вертикальному шві. Може виникнути питання про продувності стику, але він дещо надуманий. Продувність в принципі виключена, так як вертикальний шов виходить закритим, стіну штукатурять з внутрішньої і зовнішньої сторін.

Для зручності при оштукатурюванні межі керамічних блоків, які формують зовнішню поверхню стін, забезпечені неглибокими поздовжніми пазами.

Важливий розмір?

Керамічні блоки бувають різних розмірів, але їх висота кратна цегельній кладці, що дозволяє легко адаптувати проект цегляного будинку до нового матеріалу. Деякі виробники поруч з маркуванням в дужках вказують співвідношення блоків і цегли. Наприклад, великоформатний блок 510 П + М, розміри якого 510 × 240 × 215 мм, еквівалентний 13,5 шт. умовної цегли.

Ширина блоків зазвичай становить 230, 240, 250 мм. Довжина може бути 250, 300, 380, 440, 500, 510 мм. Саме вона визначає товщину конструкції, адже блоки кладуть довгою стороною поперек стіни (система «паз–гребінь» розташована на довгій стороні).

Для несучих стін будинку використовують блоки довжиною 300 мм і більше.

Блоки довжиною 250 мм застосовують для внутрішніх несучих стін і перегородок. Маленькі блоки (довжиною 80, 100, 110 мм) використовують для перегородок, облицювання монолітних поясів і в якості добірних елементів. Існують також половинчасті і кутові блоки для прямих кутів кладки під кутом 135°. Блоки, призначені для внутрішніх стін, мають більшу теплопровідність, ніж для зовнішніх.

Вага керамічного блоку (скажімо, 500 × 248 × 238 мм) не перевищує 25 кг. Зате обсяг стандартного блоку становить 15,1 обсягу цегли. Тобто замість того, щоб при будівництві стіни укласти 15 звичайних цеглин 3,3 кг, достатньо встановити один керамічний блок.

У випадку з блоками пряму вигоду забезпечує крупноформатность матеріалу: менше розчину і вдвічі менше фізичних зусиль, ніж при укладанні цегли.

Енергоефективність в цифрах

Високий коефіцієнт опору теплопередачі – одна з найважливіших характеристик поризованих блоків, яка дозволяє жити в теплому будинку і не переплачувати за енергоресурси.

Завдяки своїй пустотною структурі, керамблокі мають дуже низьку теплопровідність – 0,14-0,29 Вт/м² × ^проС. Ці показники, а також застосування теплих розчинів і спеціальних клейових сумішей для мурування забезпечують стін з керамоблоков високий коефіцієнт опору теплопередачі. Наприклад, стіна з блоків розміром 500 × 248 × 238 мм (вага – 21 кг) має термічним опором 2,94 м² × ^проС/Вт при кладці на цементно-піщаний розчин і 3,44 м² × ^проС/Вт – на «теплий розчин, в якому присутні добавки з керамзиту і перліту. Тобто за цим показником керамічні блоки перекривають нормативні вимоги в наших кліматичних умовах (норма – 2,5-2,8 м² × ^проС/Вт).

Параметри одношарової стіни з поризованих блоків

Детально про розчинах

На термічний опір стіни впливає не тільки тип розчину, але і його консистенція і спосіб нанесення. Гнітюче видовище являють собою навчальні ролики з укладання термоблоків російського та вітчизняного виробництва, в яких будівельники з відра (!) вивалюють розчин на керамічні блоки майбутньої стіни.

Близько 40 % розчину провалюється в порожнечу, і це геть вбиває всі переваги матеріалу.

Коефіцієнт теплового розширення металу і розчину різний, тому всередині блоку починається руйнування, особливо якщо врахувати, що шви будівельники роблять величезні.

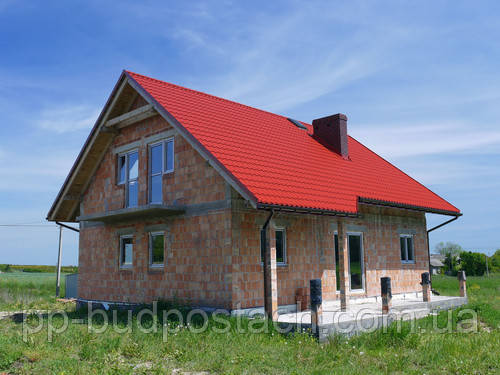

Зовні стіна з керамоблоков, яку зводили «ліворукі» фахівці, виглядає досить відштовхуюче: нерівна лінія кладки, шви різної висоти, підтікання на кераміці та ін, хоча в ідеалі шви у такій конструкції повинні бути майже непомітними.

Укладання на клейовий перлітовий розчин покращує результат. Суміш заводський рецептури зачиняють правильним кількістю води (помилитися важко – її літраж виробники вказують на мішку), тому консистенція дозволяє робити шов не більше 10 мм, як рекомендують технічні характеристики. Такий спосіб на 17 % підвищує теплозахисні властивості стіни за рахунок зменшення тепловтрат через шви кладки.

ЧИТАЙТЕ ТАКОЖ: Як класти керамблокі?

Ідеальний варіант укладання пропонують німецькі фахівці. Вони за допомогою спеціального інструменту рівномірно наносять на блоки клейовий шар завтовшки 3-4 мм Клей лягає щільним стрічкою, покриваючи всю верхню грань блоку, але не провалюється в порожнечу. На готовій стіні шов практично не видно.

У польському варіанті будівництва з термоблоків замість розчину використовують монтажну піну. Її за допомогою дозатора наносять в дві рівні паралельні лінії (приблизно 5-7 мм завширшки), відступаючи від краю блоку по 40 мм.

Зверніть увагу!

СТІНИ З БЛОКІВ ПОРИЗОВАНОЇ КЕРАМІКИ МОЖНА СКЛАСТИ В 4 РАЗИ ШВИДШЕ, НІЖ ЦЕГЛЯНУ, ВИКОРИСТОВУЮЧИ В 4 РАЗИ МЕНШЕ РОЗЧИНУ. КЛАДКА 1 М² СТІНИ ЗАЙМАЄ БЛИЗЬКО ГОДИНИ.

«Теплий» розчин

При кладці стін з поризованих керамічних блоків бажано використовувати не звичайний цементно-піщаний розчин, а «теплий», або легкий складу. Сполучною речовиною в ньому зазвичай служить цемент, а наповнювачем може бути перліт, пемза або керамзитовий пісок.

«Теплий» кладочний розчин призначений для зведення зовнішніх стін, а для внутрішніх (простінків) підійде звичайний цементно-піщаний. Розчин готують безпосередньо на будмайданчику. У разі використання готових сухих сумішей залишається додати води і розмішати. Якщо ж суміш готують на місці, то спочатку всі складові перемішують у сухому стані (роблять гарцовку), а потім з додаванням води.

Теплопровідність легкого розчину в кілька разів менше, ніж у звичайного, тому стіна виходить майже термічно однорідної. Це робить її більш енергоефективною і довговічною.

Перелік переваг

Керамблокі – одні з найбільш екологічних і довговічних виробів на ринку стінових матеріалів. Вони виготовлені з натуральної сировини – глини, добавками до якої служать не модифікатори штучного походження, а дерев'яні ошурки.

Поризованную кераміку цілком заслужено вважають елітним матеріалом: вона оптимально відповідає всім критеріям екологічності та надійності житла і з часом не змінює своїх характеристик. Термін служби будинку з керамічних блоків – 150 років.

Міцність, якою володіють керамблокі дозволяє викладати стіни в декілька поверхів. Так, вироби товщиною 500, 440 або 380 мм мають маркою міцності М100.

Тонкі блоки можуть мати більш високу марку – М150, щоб при невеликій товщині готова стіна була досить міцною. По морозостійкості керамічний блок не просто змагається з повнотілою цеглою, але і значно перевищує аналогічні показники.

Якщо звичайний цегла зобов'язаний витримувати від 15, 25, 35 циклів поперемінного заморожування і відтавання без ознак руйнування (тільки облицювальна цегла має марку F50), то керамічний блок майже завжди має марку F50 і справляється з 50 циклами (F – від англ. frost resistance – морозостійкість, F50 – здатність керамічного блоку витримувати 50 циклів поперемінного заморожування і відтавання без ознак руйнування).

Вогнетривкість матеріалу обумовлена його високотемпературним випалом.

Керамічні блоки відносяться до категорії безпечних, негорючих будівельних матеріалів.

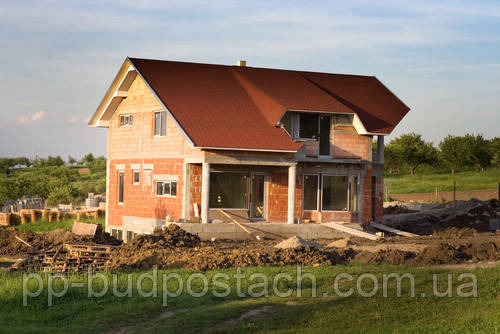

Будинок, складений з них, здатний протистояти вогню протягом 4 годин і більше.

Високу звукоізоляційну здатністькерамічних блоків надає поризованность глини. Саме мікропори в її тілі поглинають основний вал децибел, якими так багата наша середовище проживання.

Здатність стабілізувати вологість приміщення на сприятливому для людини рівні – ще одна перевага керамічних блоків. Великі щілини і мікропори блоку покращують дифузійні властивості кераміки.

Стіни приміщення, складені з керамічних блоків, дихають природним чином. Вони ідеально акумулюють і утримують тепло, контролюють правильний баланс сухого і вологого повітря, створюючи в приміщенні оптимально здоровий мікроклімат.

Потрібна керамоблоку «шуба»

Вибираючи такий ефективний матеріал, споживачі традиційно цікавляться, чи потрібно утеплювати стіни з керамическиех блоків, якщо вони так чудово утримують тепло?

Все залежить від розмірів виробів. Керамічні блоки довжиною 380, 440 500 мм можна не утеплювати. Обов'язкового утеплення підлягають зовнішні стіни з блоків довжиною 250 і 300 мм.

Товщину утеплювача розраховує проектувальник, виходячи з особливостей температурної зони України. Як правило, рекомендують використовувати мінераловатний утеплювач товщиною 60-100 мм. Утеплювач повинен мати не меншу, ніж у самих блоків паропроникність, інакше в стіні може накопичуватися волога.

Стіна в розрізі

Стіна з поризованої кераміки може бути одне-, двох - і тришарової.

Одношарова складається з блоків і обробки, в якості якої застосовують паропроніцаємую теплу (з добавками перліту) або звичайну штукатурку.

Також в якості облицювання можна використовувати лицьову кераміку або клінкер, як це роблять в Європі.

Двошарова стіна виходить при утепленні будинку системами скріпленої теплоізоляції.

Другий шар – многосоставный: клейова суміш, утеплювач, гідроізоляційна суміш, армована сітка, шар клею і фінішна штукатурка.

Тришарові стіни виконують з жорстким чи насипним утеплювачем, розташовуючи її між несучою стіною блоків і облицювальної зовнішньою стіною (з блоків поризованої кераміки довжиною 80-110 мм або клінкерної цегли).

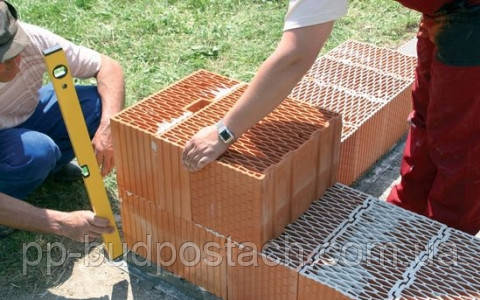

Керамічні блоки: технологія кладки.

Стіни з блоків поризованої кераміки можна скласти в 4 рази швидше, ніж цегляну, використовуючи в 4 рази менше розчину.

Кладка 1 м2 стіни займає близько години. Робота вимагає знань і вправності, у придбанні яких допоможе інструкція по кладці.

Як укладають блоки

В якості підстави для стін підійде будь-який фундамент, запроектований конструктором з урахуванням типу ґрунтів. Будувати краще при температурі вище 5 ^проЗ, щоб не використовувати протиморозні добавки (їх наявність у розчині знижує міцність кладки на стиск). Перед укладанням блоки слід зволожувати (наприклад, поливаючи кожну відкриту палету водою зі шланга). У вертикальні шви розчин не кладуть, крім кутів та місць сполучення внутрішніх і зовнішніх стін. Товщина шва повинна бути однаковим і становити близько 12 мм. Деякі виробники (російські та українські) рекомендують між рядами блоків класти мелкоячеистую сітку, щоб розчин не попадав всередину матеріалу. На будмайданчику блоки можна різати механічної пилкою. Різані елементи використовують тільки в середній частині стін, як можна далі від кутів.

Перший ряд блоків укладають на рівну основу. Всі кути будівлі повинні бути на одному рівні по горизонталі (відхилення в подальшому важко виправити). Між основою і першим рядом передбачають гідроізоляцію. Кладку блоків починають з кутів будівлі, укладаючи по вертикалі 3-4 ряди. Блоки слід подавати зверху впритул до покладених елементів, а не переміщати горизонтально по ліжку розчину.

Примикають один до одного зовнішню і внутрішню несучі стіни бажано будувати одночасно. З'єднують їх між собою, в кожному другому ряду поглиблюючи блок внутрішньої стіни в зовнішню на 10-15 см. Якщо внутрішню стіну будуть будувати пізніше, для неї залишають штроби. Для кладки внутрішніх стін використовують звичайний розчин. Їх можна зробити і з будь-якого іншого матеріалу. Зовнішня і внутрішня поверхні стіни виходять гладкими і при обробці не вимагають складної обробки.

Поширені помилки

• типова помилка недосвідчених будівельників — укладання блоків довгою, рифленою стороною уздовж стіни. Це неприпустимо навіть для внутрішніх стін, так як порушує зчеплення блоків в кладці. Крім того, термоізоляційні властивості блоків в перпендикулярному напрямку значно менше і штукатурки на обробку піде в два рази більше;

• не можна комбінувати блоки з цеглою та іншими матеріалами з більшою теплопровідністю. Цегляна кладка в стіни з керамічних блоків — це теплопроводное включенні, яке призведе до конденсації вологи в стіні, появи цвілі і т. д.;

• неприпустимо укладати ряди блоків без перев'язки, так як це набагато зменшує міцність стіни;

• ще одна помилка — різна товщина швів між рядами кладки. У цьому випадку порушується геометрія кладки, в стіні виникають нерівномірні навантаження. Товсті шви здатні стають теплопровідними включень, зменшуючи теплоізолюючу здатність стіни.

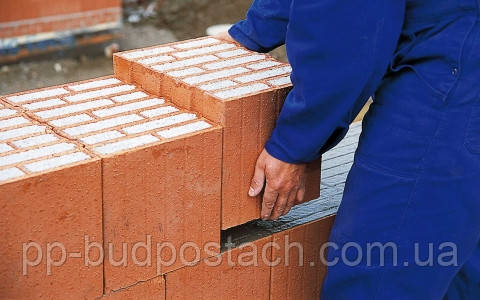

Як класти керамблокі?

Переваги порожнистих керамічних поризованих блоків при будівництві однорядних стін будинку проявляються тільки в тому випадку, якщо дотримана технологія їх укладання й використання «теплих» кладок розчинів.

Правила укладання блоків

1. Основа, на яку укладають перший ряд пустотних блоків, повинно бути горизонтальним, так як відхилення від горизонталі надалі важко буде виправити. Визначають горизонтальність за допомогою рівня або нівеліра, а домагаються її, завдаючи і розрівнювання кладочний розчин.

2. Горизонтальну гідроізоляцію з руберойду, спеціальної плівки або толі укладають смугами (з нахлестом 10 см), по верху цоколя будівлі, під перший ряд порожнистих керамічних блоків. Її завдання – запобігти проникненню в стіну капілярної вологи.

3. Кладку зовнішніх стін починають з кутів. Для зведення однорядних стін можна використовувати тільки цілі добірні елементи і блоки. Не забувайте змочувати останні перед укладанням та наносити розчин на бічну поверхню пустотного блоку, який укладають в кутку.

4. Для кладки блоків використовують розчин двох типів: на основі цементу або вапна і легкий, або «теплий», що має низький коефіцієнт теплопровідності. Для внутрішніх стін потрібен звичайний розчин, для зовнішніх – «теплий». Розчин наносять рівномірно і тільки між горизонтальними рядами.

Час проведення робіт

Зводити стіни бажано при температурі навколишнього середовища не нижче 5 ^проС.

Для зимових робіт існують спеціальні добавки, використання яких слід зводити до мінімуму.

Дія протиморозних добавок засноване на зниженні температури замерзання водних розчинів солей, тому навіть дотримання всіх норм зимової кладки не врятує її від зниження міцності на стиск.

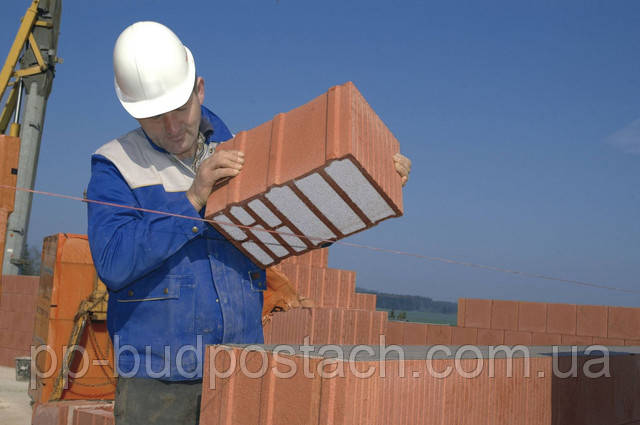

Висновок: укладати керамічні блоки краще в теплу пору року, щоб не вводити в розчин протиморозні добавки, які використовують в зимовий період для традиційних розчинів.

Особливості приготування розчину

При кладці стін з поризованих керамічних блоків бажано використовувати не звичайний цементно-піщаний, а «теплий розчин, який ще називають легким. Сполучною речовиною в ньому, як правило, служить цемент, а наповнювачем – перліт, пемза або керамзитовий пісок.

«Теплий» кладочний розчин призначений для зведення зовнішніх стін, а для внутрішніх підійде звичайний цементно-піщаний. Його готують безпосередньо на будмайданчику, вручну або в бетономішалці при невеликих обертах.

У разі використання готових сухих сумішей залишається додати води і розмішати. Якщо ж суміш готують на місці, то спочатку всі складові перемішують у сухому стані, а потім з додаванням води.

Готовий розчин повинен мати середню щільність, щоб не потрапляти в порожнечі блоків. Теплозберігаючий розчин має низький коефіцієнт теплопровідності і робить кладку стіни термічно більш однорідною, незважаючи на те, що частка розчину в ній незначна: він займає не більше 4 % площі.

Заміна звичайного цементного розчину «теплим» покращує теплотехнічні характеристики кладки на 17 %. Це відбувається за рахунок різниці коефіцієнтів теплопровідності: у цементно-піщаного розчину цей показник дорівнює 0,9 Вт/м·^проЗ, а у «теплого» – 0,3 Вт/м·^проС. Розчин необхідно викладати на всю ширину ряду.

Економічний фактор

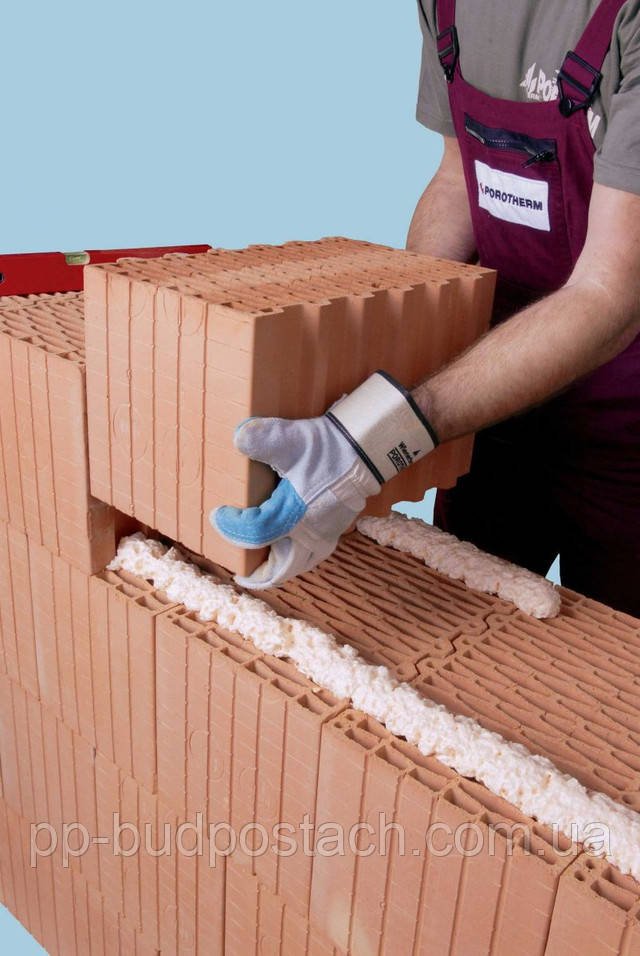

Економія розчину під час укладання блоків заснована на відсутності вертикального шва. Правильно покладені блоки утворюють вертикальні пазогребневі стики, які не потребують скріплення їх розчином.

Гребені і пази, щільно входячи один в одного, з'єднуються досить міцно. Товщина щілини пазогребневого стику не перевищує 1,5–2 див.

Загальна його довжина (від зовнішньої до внутрішньої поверхні стіни) за рахунок трапециевидности шляху практично в два рази більше товщини стінки.

В результаті збільшується і шлях теплового потоку, що призводить до значного зниження загальної тепловіддачі. Швидкість укладання блоків може в два з половиною – три рази перевищувати швидкість укладання звичайних цеглин.

По-перше, із-за того що розчин потрібно наносити тільки на горизонтальні поверхні. А по-друге, тому що правильно укласти один блок набагато швидше, ніж, скажімо, 8 або 15 цегли.

Легкі кладочні суміші

До легким кладочних розчинів можна віднести суху гидрофобизированную будівельну суміш типу Dammortel-120, що складається з мінеральних в'язких речовин і наповнювачів, у тому числі і перліту. Змішуючись з водою, вона утворює однорідну сіру масу.

Суміш призначена для кладки і з'єднання стін з блоків з хорошими термоізоляційними властивостями. Зазвичай її фасують у мішки вагою 30 кг і вартістю 80,6 грн. З мішка виходить 35 л кладочної суміші, яку рекомендовано наносити на керамічний блок шаром товщиною від 8 до15 мм.

Основні якісні характеристики керамоблоків

1. Розмір і вага. Керамічний блок (500 х 248 х 238 мм) важить 25 кг, але його обсяг становить 15,1 стандартного обсягу цегли. Тобто при будівництві стіни, замість того щоб вкласти 15 звичайних цеглин, ви монтуєте один керамічний блок, значно економлячи на кількості вихідного матеріалу і масі супутнього розчину.
2. Високий коефіцієнт опору теплопередачі. Для керамічного блоку товщиною 38 см цей показник становить 2,44 м²·^оС/Вт (у разі цементно-піщаного розчину) і 2,84 м²·^оС/Вт (у разі теплоізолюючого розчину, в якому присутні добавки керамзиту, піску, перліту).
3. Морозостійкість. За цим показником керамічний блок не тільки змагається з повнотілою цеглою, але і значно перевищує аналогічні показники. Якщо звичайний цегла зобов'язаний витримувати від 25 до 50 сезонів, то гранична кількість сезонів для блоку з 50 тільки починається.

Інструмент для кладки

Оскільки керамічний блок завдяки своїм незвичайним розмірами важить набагато більше цегли, його неможливо добити до упору простим кельмою – кельмою. Цей інструмент дуже легковаговиків для подібної операції.

Здійснюють її спеціальною гумовою киянкою – вона досить масивна, щоб зрушити важкий блок, і в той же час досить еластична, щоб не пошкодити його. Тому, приступаючи до укладання блоків, придбайте додатковий специфічний інструмент.

Зверніть увагу

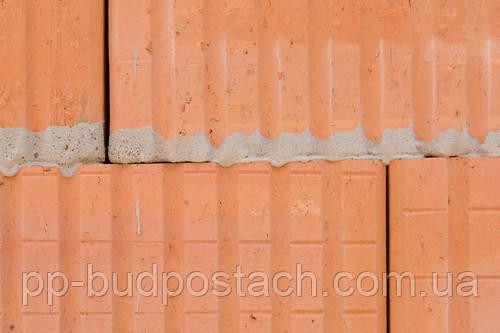

На цегляній кладці, виконаної з керамічних блоків або каменів, можуть з'являтися висоли у вигляді білих плям і розлучень.

Утворюються вони в результаті міграції солей з розчину, цегли, грунтових вод і повітря.

Для боротьби з цим явищем передбачають ряд заходів: не ведуть кладку під час дощу, по закінченні роботи накривають кладку, використовують густий розчин, не допускають стікання розчину по фасаду, передбачають водостоки і дренаж, використовують захисні фасадні склади.
