Завдяки розвитку сучасних технологій, значно розширився вибір будівельних матеріалів. Якщо раніше враховувалася в основному фінансова складова, то зараз приймаються до уваги і економічність, і енергоефективність, і терміни виконання робіт. Використання в будівництві блоків з газобетону дозволяє досягти цих цілей.

Якщо порівнювати з вартістю з іншими матеріалами, то побудувати будинок з газобетону в деяких випадках коштує в рази дешевше. Газоблоки мають і інші переваги:

• мала вага;
• висока тепло-і звукоізоляція;
• вогнестійкість;
• екологічність;
• довговічність (понад 100 років);
• міцність, як у традиційного бетону;
• висока швидкість кладки за рахунок більш великого розміру блоків;

Якщо до недавнього часу побудувати будинок з газобетону вважалося чимось екзотичним, то зараз цей матеріал стає все більш популярними. Купити або замовити його можна буквально в будь-якому місті, в тому числі і в Киеві.

ОБЛАСТЬ ЗАСТОСУВАННЯ ГАЗОБЕТОННИХ БЛОКІВ

Так як газобетон володіє невеликою вагою, то відпадає необхідність в будівництві масивного фундаменту. Блоки з газобетону застосовуються в будівництві несучих стін будівель до п'яти поверхів включно. А самонесучих – до дев'яті яті. При використанні блоків у заповненні каркасів або навісних стін кількість поверхів не обмежена. Газоблоки актуальні і в кладці внутрішніх перегородок.

Якщо застосовувати газобетонні блоки, будівництво не має обмежень по кліматичним зонам. Альо в північних регіонах необхідно забезпечити застосування марки морозостійкості не менше 35.

В залежності від розрахункової температури зовнішнього повітря визначається щільність газобетону і товщина зовнішніх стін. Потрібно враховувати, що збільшення щільності матеріалу робить його не тільки більш міцним, але і більш теплопровідним. Хоча потовщення стін має великі фінансові вкладення, економія енергоресурсів згодом значно перекриє витрати на будівництво.

Блоки з газобетону є досить універсальним будівельним матеріалом. Дотримання вимог СНиП дозволяє побудувати будинок з газобетону і в сейсмонебезпечних регіонах.
В таблиці " table1 дано уявлення про ті, які потрібні товщини зовнішніх стін будинків залежно від розрахункової температури зовнішнього повітря і щільність газобетону:

Невеликі витрати, пов'язані з потовщенням стін, значно перекриються економією енергетичних ресурсів в процесі експлуатації будинків.

ОСОБЛИВОСТІ КЛАДКИ СТІН З ГАЗОБЛОКІВ:

Кладка стін з газоблоків буває різних типів:

• одношарова;
• двошарова;
• з облицюванням.

Незалежно від застосовуваного типу кладки необхідно дотримуватися правил перев'язки. Вона повинна бути не менше 10 см, тобто стіки блоків зміщені від стиків попереднього ряду як мінімум на 100 мм.
Ідеально рівна кладка газоблокам забезпечується затиранням шкірного укладеного ряду спеціальним рубанком. Таким способом вирівнюються і бічні поверхні, що полегшує оштукатурювання стін згодом.

Кладка блоків виконується за допомогою тонкошарового клейового розчину заводського виробництва. Так як він наноситься товщиною до 2 мм, вартість такої кладки істотно нижче, ніж на цементному розчині. Завдяки цьому знижується і теплопровідність, що таборі очевидна при експлуатації будівель. Клей для кладки блоків наноситься зубчастим шпателем або кареткою як вертикальну, так і горизонтальну поверхню блоку.

Ще однією особливістю кладки газоблоків є необхідність армування стін. Це дозволить уникнути численних дрібних тріщин на стінах при експлуатації будівлі. Армування виконується через кожні три або чотири ряди за допомогою штроборізи. В вкладених блоках прорізають дві штроби на відстані не менше 5 см від краю, в які вкладають арматуру. Після цього їх заповнюють клейовою сумішшю.

Подібним чином у місцях сполучення зовнішніх і внутрішніх стін необхідно використовувати зв'язку з металевих анкерів. Кладка з облицюванням потребує монтажу зв'язків за допомогою металевих стрічок або скоб. Їх встановлюють через кожні 6-8 рядів.

Газобетонні блоки на сьогоднішній день є найбільш ефективними в будівництві. Це вже по достоїнству оцінили ті, хто побудували будинки з газобетону. Особливо враховуючи його економічність енергозберігаючі властивості.
Поширеність використання блоків з газобетону обумовлена скороченням термінів поставок. Якщо раніше їх необхідно було замовляти задовго до початку будівництва, то зараз продаж і поставки здійснюються в найкоротші терміни.

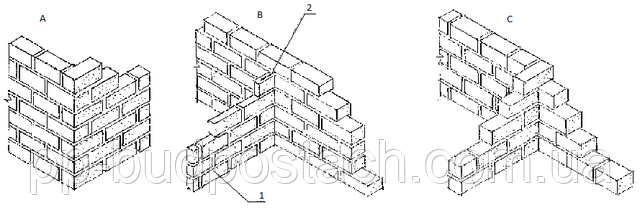

Стіни з газоблоків за типом кладки можуть бути одношарові, двошарові, або з облицюванням (цеглою). На рис.1 наведено деякі види кладок:

А - СХЕМА МУРУВАННЯ КУТА БУДІВЕЛЬ
В - ПРИМИКАННЯ ПЕРЕГОРОДКИ ДО СТІНИ
З - ПОЄДНАННЯ ЗОВНІШНЬОЇ І ВНУТРІШНЬОЇ СТІНИ

1. добірні блоки
2. Т-подібний анкер

ВАРІАНТИ ПЕРЕКРИТТІВ І ПРИСТРОЇ ЦОКОЛЯ:

Технічні рішення будинків передбачають такі варіанти перекриттів:

• за дерев'яна дерев'яних балках
• з круглопустотных залізобетонних плит
• з газобетонних суцільних плит
• збірно-монолітні з дрібних газобетонних блоків

На рис.2.1-2.5 наводяться варіанти вузлів сполучень стін з газобетонних блоків з різними перекриттями.

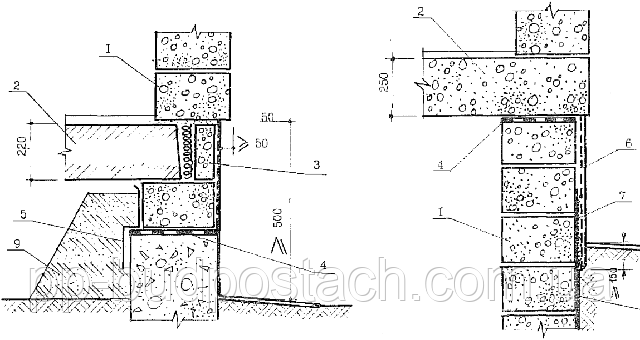

А-ПРИСТРІЙ ЦОКОЛЯ ПРИ ЗАЛІЗОБЕТОННОМУ ПЕРЕКРИТТІ В - ПРИМИКАННЯ ГРУНТУ ДО СТІНИ З ГАЗОБЛОКАМ

1. газоблок
2. плита перекриття
3. додаткової блок
4. гідроізоляція
5. толь
6. штукатурка по сітці
7. пісок втопленный в бітум
8. обмазка гарячим бітумом
9. шлак, пісок

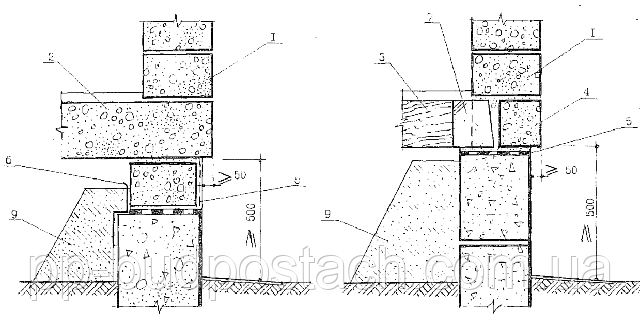

ВАРІАНТ ПРИСТРОЮ ЦОКОЛЯ ПРИ ЯЧЕИСТОБЕТОННОМ І ДЕРЕВ'ЯНОМУ ПЕРЕКРИТТЯХ

газоблок
плита перекриття
дерев'яна яна балка
додаткової блок
гідроізоляція
толь
обгортка толем
штукатурка по сітці
шлак, пісок

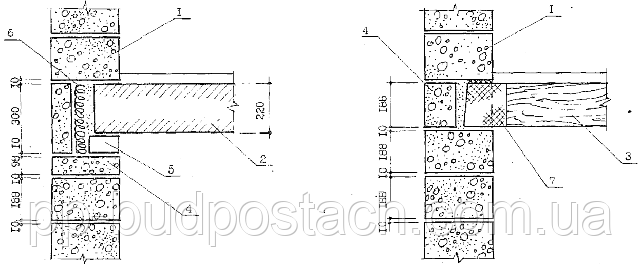

А - ОПІР ЗАЛІЗОБЕТОННИХ ПЛИТ ПЕРЕКРИТТЯ НА ЗОВНІШНЮ СТІНУ З ГАЗОБЛОКАМ
В - СПИРАННЯ ДЕРЕВ'ЯНА ДЕРЕВ'ЯНИХ БАЛОК ПЕРЕКРИТТЯ НА ЗОВНІШНЮ СТІНУ З ГАЗОБЛОКАМ

газоблок
залізобетонна плита перекриття
балка дерев'яна кам'яного перекриття
додаткової блок
цегла
утеплювач
обгортка толем

СХЕМА ВУЗЛА ЦОКОЛЯ БУДІВЛІ З ОБПИРАННЯМ ПЕРШОГО РЯДУ ГАЗОБЛОКАМ НА ЦЕГЛУ

газоблок
додаткової газоблок
цегла
гідроізоляція
теплоізоляція
фундамент

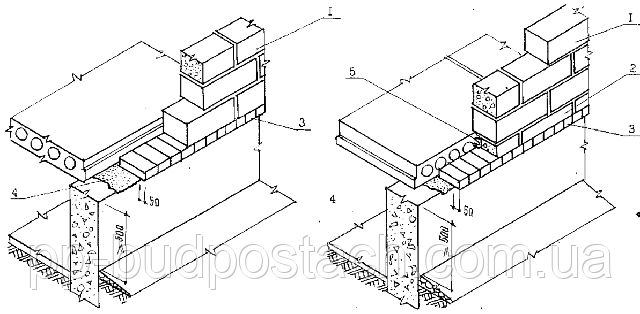

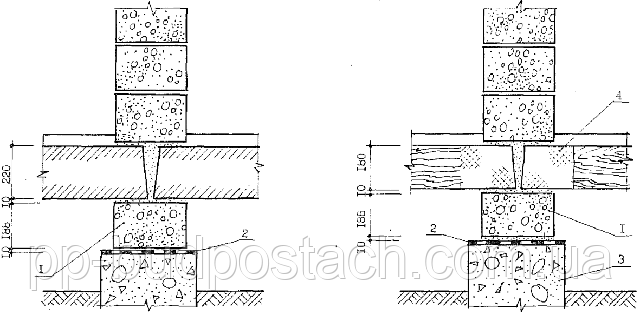

А - ОПОРИ ЗАЛІЗОБЕТОННОГО ПЕРЕКРИТТЯ НА ФУНДАМЕНТ ВНУТРІШНЬОЇ СТІНИ
В - ОПОРИ ДЕРЕВ'ЯНА КАМ'ЯНОГО ПЕРЕКРИТТЯ НА ФУНДАМЕНТ ВНУТРІШНЬОЇ СТІНИ

газоблок
гідроізоляція
фундамент
обгортка толем

В зоні спирання на цоколь кладку зовнішніх стін слід виконувати зі звисом по відношенню до цоколя будівлі на 40-50мм з метою захисту від зволоження. З цією ж метою перший ряд блоків можна укладати на пояс з керамічної цегли. Висота цоколя повинна бути не менше 500 мм
У місцях примикання до фундаменту (цоколя), підвалу газобетонні блоці стін повинні бути гидроизолированы.
Глибина обпирання плит перекриттів на стіни їх газобетонних блоків винна буті не менше 100мм. Торці залізобетонних плит в зовнішніх стінах будівлі повинні бути утеплені ефективним утеплювачем.
ВАРІАНТИ ВЛАШТУВАННЯ ДАХУ:
Вузли сполучення горищного даху (один варіант без горища) зі стінами з газобетонних блоків уявлень на рис.3.1-3.2:

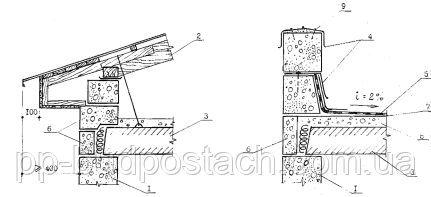

А - ВАРІАНТ ПРИСТРОЮ КАРНИЗА - ПРИСТРІЙ ПАРАПЕТУ ПРИ ПЛОСКІЙ ПОКРІВЛІ

газоблок
кроквяна нога
плита перекриття
захисний фартух з оцинковонной стали
3-шарі руберойду
додаткової блок
цементна стяжка
утеплювач
оцинковані цвяхи з кроком 600 мм

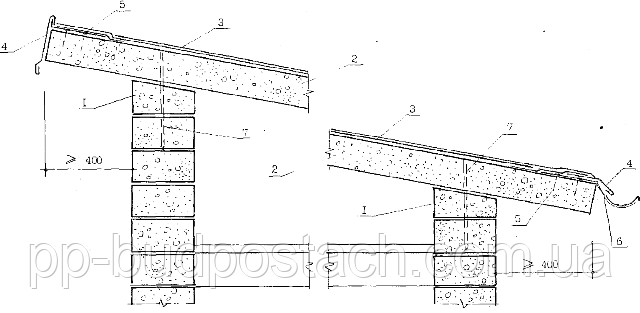

ВАРІАНТ ПРИСТРОЮ ПОХИЛІЙ ДАХУ З ЯЧЕИСТОБЕТОННЫХ ПЛИТ

газоблок (перед укладанням подтесать)
газобетонна плита
рулонний килим
оцинковане залізо
оцинковані цвяхи
кронштейн
металевий стрижень (нагель) діаметром 10 мм, довжиною 500-600 мм

ПРИСТРІЙ ДВЕРНОГО ОТВОРУ:
Схеми пристрою перемичок в прорізах внутрішніх і зовнішніх стін, приклади анкерування конструкцій в стінах або перекриттях наведена на рис.4.1:

газоблок
добірний блок
перемічка залізобетонна
перекриття

ПРИСТРІЙ ВІКОННОГО ОТВОРУ:

газоблок
перемічка залізобетонна
пересічна ненесущая перемічка
перекриття

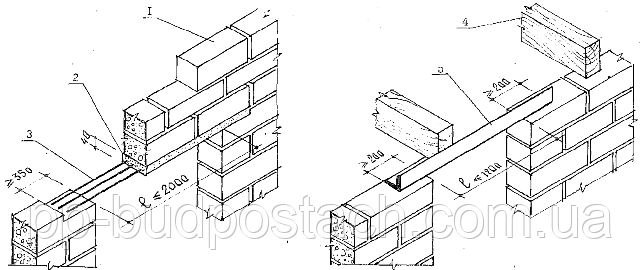

ПРИСТРІЙ ПЕРЕМИЧКИ:

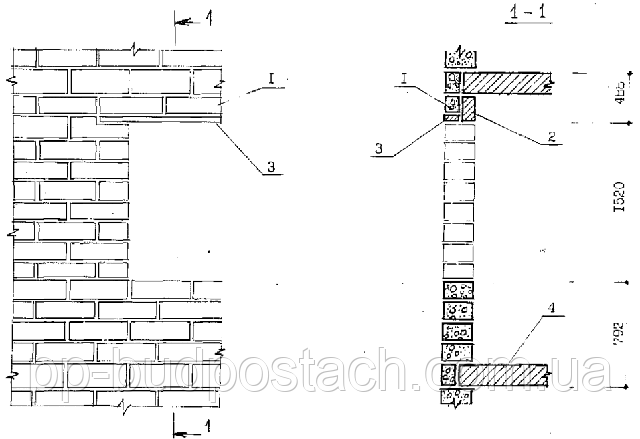

А - РЯДОВА НЕНЕСУЩАЯ ПЕРЕМІЧКА B - ВАРІАНТ ПРИСТРОЮ ПЕРЕМИЧКИ В ОТВОРАХ ПІДВАЛЬНІЙ ЧАСТИНІ БУДІВЛІ

газоблок
цементно-піщаний розчин класу В 7,5
арматурні стрижні діаметром 12 мм
балки перекриття
металевий кутник полиці шириною 100мм

АНКЕРОВКА КОНСТРУКЦІЙ:

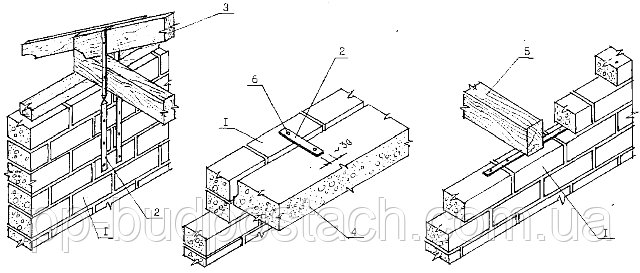

АНКЕРОВКА КОНСТРУКЦІЙ ДАХІВ У СТІНАХ ГОСПБУДІВЕЛЬ

газоблок
кроквяна нога
дерев'яна яна нога
смуговий металевий анкер (перетин 20*3 мм)
оцинковані цвяхи

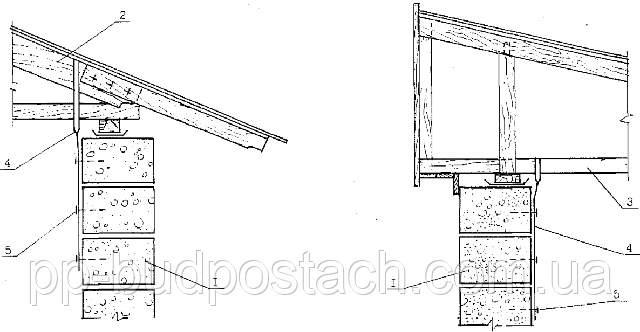

А - АНКЕРОВКА КРОКВЯНОЇ НОГИ В ПЛИТІ ПЕРЕКРИТТЯ
В - АНКЕРОВКА СТРОПИЛЬНОЙНОГИ В ДЕРЕВ'ЯНОМУ ПЕРЕКРИТТІ

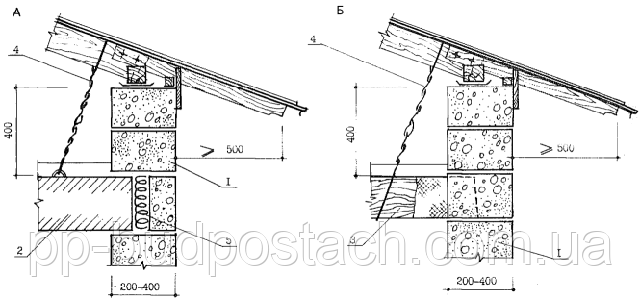

А - АНКЕРОВКА КРОКВЯНОЇ КОНСТРУКЦІЇ НА СТІНІ
В - АНКЕРОВКА КРОКВЯНОЇ ЗОВНІШНЬОЇ СТІНИ В ГАЗОБЕТОННОМ ПЕРЕКРИТТІ
З - АНКЕРОВКА ДЕРЕВ'ЯНА ЯНОЇ БАЛКИ В СТІНІ

газоблок
смуговий металевий анкер
кроквяна нога
газобетонна плита перекриття
дерев'яна яна балка перекриття
нагель

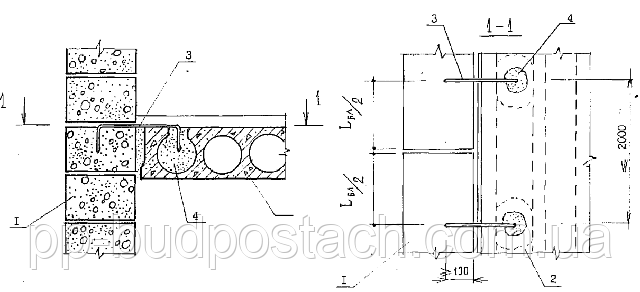

АНКЕРОВКА ЗОВНІШНЬОЇ СТІНИ ДО ЗАЛІЗОБЕТОННОЇ ПЛИТИ ПЕРЕКРИТТЯ

газоблок
плита перекриття
металева скоба диамм. 6мм
розчин
Далі йдуть варіанти установок віконних коробок, з яких видно, що в одношарових газобетонних стінах чверті у віконних прорізах не влаштовують.

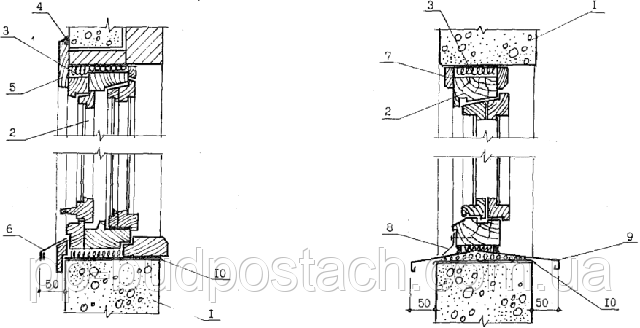

А - ВАРІАНТ ВСТАНОВЛЕННЯ ВІКОННОГО БЛОКУ
В - ВАРІАНТ ВСТАНОВЛЕННЯ ВІКОННОГО БЛОКУ У ГОСПОДАРСЬКИХ (ТВАРИННИЦЬКИХ) СПОРУДИ

газоблок
віконний блок
монтажна піна
герметик
наличник
злив
оцинкований фартух
наскрізний підвіконний злив
толь
Зазори між поверхнею стіни і дерев'яна яною коробкою закладаються просмоленим клоччям, відкоси штукатуряться, підвіконна частина захищається зливом з покрівельної сталі.
На рис.6.1-6.3 показань вузол примикання веранди до стіни і балконного отвору дані деякі типи підлог.

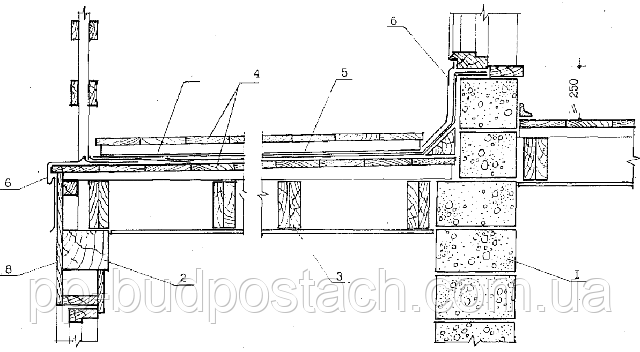

СХЕМА ВУЗЛА ПРИМИКАННЯ ВЕРАНДИ (БАЛКОНУ) ДО СТІНИ І БАЛКОННОГО ОТВОРУ

газоблок
обв'язка
дерев'яна яні балки
настил з дощок товщиною 25 мм
4 шарі руберойду або бітумної мастики
оцинкована покрівельна сталь
брус 50*50
вагонка

ВАРІАНТИ ВЛАШТУВАННЯ ПІДЛОГ:

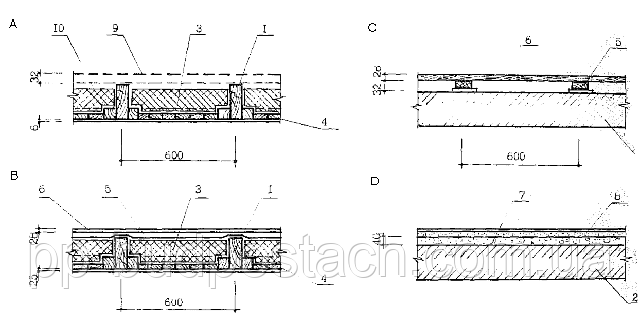

А - ПІДЛОГУ ГОРИЩА ПО ДЕРЕВ'ЯНА ДЕРЕВ'ЯНИХ БАЛКАХ З - ПІДЛОГА З ДОЩОК ПО ПЛИТАХ ПЕРЕКРИТТІВ
В - ПІДЛОГА З ДОЩОК ПО ДЕРЕВ'ЯНА ДЕРЕВ'ЯНИХ БАЛКАХ D - ПІДЛОГА З ЛІНОЛЕУМУ ПО ПЛИТАХ ПЕРЕКРИТТІВ

дерев'яна яна балка
плита перекриття
плити утеплювача
щит накату
лаги
досягнення
стяжка, цементно-піщана
лінолеум, куля холодної мастики
ходові дошки
2 шарі толю

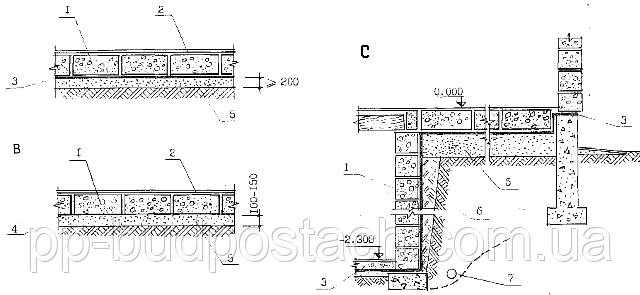

А - ВАРІАНТ ПІДЛОГИ З ГАЗОБЕТОННИХ БЛОКІВ ДЛЯ ЖИТЛОВИХ ПРИМІЩЕНЬ
В - ВАРІАНТ ПІДЛОГИ З ГАЗОБЕТОННИХ БЛОКІВ ДЛЯ ГОСПБУДІВЕЛЬ
З - ПАРУ ПІДЛОГИ З ГАЗОБЕТОННИХ БЛОКІВ З ЗОВНІШНЬОЮ СТІНОЮ І СТІНОЮ ПІДВАЛУ

ЗБІРНО-МОНОЛІТНЕ ПЕРЕКРИТТЯ З ГАЗОБЕТОННИХ БЛОКІВ:

Зображення пристрою збірно-монолітного перекриття на рис.7.1 дозволяє ясніше уявити черговість операцій при виробництві робіт, яка включає установку опалубки, дощок з шагом 760мм, укладання газобетонних блоків на краю дощок впритул один до одного, установку арматурних каркасів в просторі між торцями блоків, заповнення каркасів бетоном класу В10-15 з ретельним ущільненням штикуванням або вібробулавою.

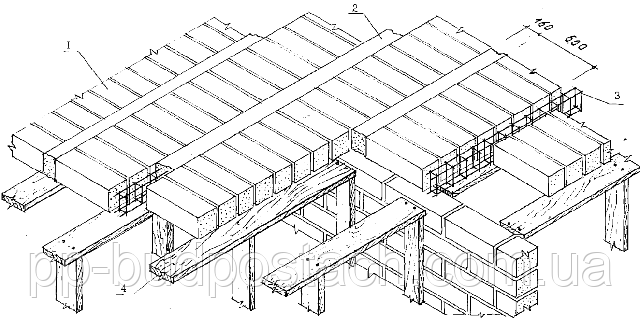

ЗБІРНО-МОНОЛІТНЕ ПЕРЕКРИТТЯ З ГАЗОБЕТОННИХ БЛОКІВ (ДЛЯ ПРОЛЬОТІВ ДО 4,8) МЕТРІВ

газоблок
монолітний шов з розчину класу В 10-15
арматурні каркаси. Робоча арматура діаметром 10 мм класу А-III
опалубка

Опалубку рекомендується знімати після набору бетоном повної міцності, тобто через 28 діб тверднення при плюсовій температури.
Наведені в даному розділі вузли та деталі стосуються тільки основних конструктивних рішень будівель з газобетонних блоків, детально ж технічні рішення й особливості шкірного будинку відображаються в робочих кресленнях типових проектів.
