http://pp-budpostach.com.ua/ В будівництві необхідно відповідально і грамотно підійти влаштування фундаменту заміського будинку. Фундамент є одним з найважливіших конструктивних елементів будинку. Якщо закласти помилку на самому початку будівництва — заощадивши або невірно запроектувавши пристрій фундаменту під приватний будинок, отримаєш глобальні наслідки для всього будинку: перекоси фундаменту, перевитрата матеріалів, вертикальні і горизонтальні деформації, нерівномірні опади, тріщини в несучих конструкціях.

У цій статті розповімо про вибір фундаменту для будинку. Розглянемо як правильно зробити фундамент для приватного будинку при різних умовах. Окремо розглянемо основні типи фундаменту будинку, а так само відмінності конструкцій фундаментів цих видів.

Для початку давайте розберемося які типи фундаментів існують.

За конструктивними особливостями розрізняють такі основні типи:

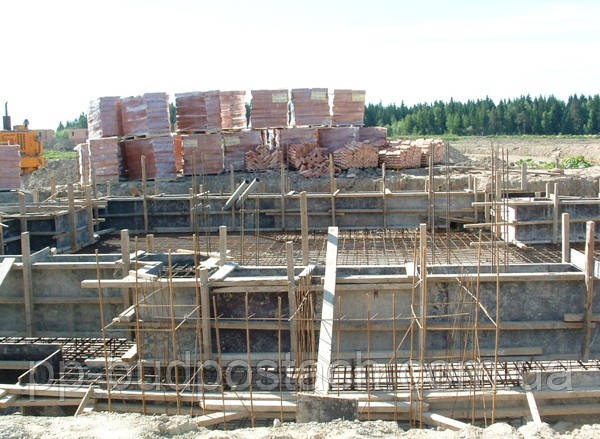

Стрічковий фундамент

Стрічкові фундаменти виконані у вигляді заглиблених у землю стрічок на які передається навантаження від несучих конструктивних елементів будинку, таких як стіни, колони. Стрічки спираються на розподільчі подушки, так звані фундаментні плити. Це дає можливість передати зусилля від стін і колон на велику площу грунту і дозволяють використовувати ґрунт без особливих підготовок до роботи.

Стрічковий фундамент прийнятний як фундамент одноповерхового будинку або фундамент для двоповерхового будинку з підвалом або без, з несучими багатошаровими стінами або стінами з цегли та залізобетонними перекриттями. Тиск під підошвою фундаменту від 10 т/кв. м.

За типом виконання існують 2 виду стрічкових фундаментів:
монолітні виконуються безпосередньо на будівельному майданчику.
збірні виконуються із залізобетонних типових блоків (в народі звані ФБСками), вироблених на заводі і змонтованих на будівельному майданчику за допомогою крана. Складаються з декількох рядів блоків, нижній ряд блоків має трапецієподібну форму.

За типом матеріалу поділяються на:
бутобетоні – з бетону з крупним заповнювачем – крупний гравій, цегельний бій, дрібні валуни.
залізобетонні з бетону класів В15-В30 і арматури. Бутобетоні і залізобетонні види стрічкових фундаментів найбільш застосовні в наш час з-за того, що бетон, будівельний камінь і арматура – дуже ходовий товар і придбати його не складе проблеми. Такі види стрічкових фундаментів можуть бути застосовані під важкі будівлі з масивними несучими стінами з глиняної цегли (товщиною 380мм) і багатошарові стіни (товщиною від 400мм).
цегляні з повнотілої глиняної цегли марки М100-М200 на цементно-піщаному розчині марок М50-150. Застосовуються якщо немає можливості вести монолітно-опалубні роботи, під будівлі зі стінами з керамічної цегли, будівлі до 5 поверхів.

Технологічна простота виконання стрічкових фундаментів, можливість використовувати як фундамент стіну підвалу, висока несуча здатність стрічкових фундаментів – це його позитивні сторони. Негативні сторони – необхідність використання спецтехніки (кран, самоскид, бетономішалка) для доставки на об'єкт і монтажу.

Що таке стрічковий фундамент.

Що таке фундамент будинку, напевно, знає кожна людина. Фундамент в понятті будівництва – це підземна частина будівлі (споруди), яка сприймає навантаження і передає їх на основу. Підстава - це шари щільного грунту.

Верхня площина фундаменту, на якій розташовуються наземні частини будівлі або споруди, називається поверхнею фундаменту або обрізом, а нижня його площина, що безпосередньо стикається з основою – підошвою фундаменту.

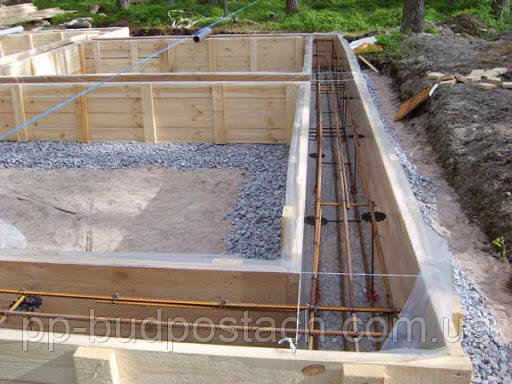

Стрічковий фундамент – це залізобетонна смуга, що йде по периметру всього будинку. Стрічку закладають під всі зовнішні і внутрішні стіни забудови, зберігаючи однакову форму поперечного перетину по всьому периметру фундаменту.

Технологія будівництва стрічкового фундаменту досить проста в порівнянні з плитним або пальових фундаментів. Але їй властива підвищена трудомісткість і велика витрата матеріалу в порівнянні зі стовпчастим видом фундаментів (більший обсяг бетону, більшу кількість опалубки, обов'язкове застосування крана).

Стрічкові фундаменти застосовуються:

• для будинків з бетонними, кам'яними, цегляними стінами (щільність яких більше 1000-1300кг/куб. м);
• для будинків з важкими перекриттями (монолітні або збірні залізобетонні, металеві);
• у разі, якщо існує загроза нерівномірних осідань фундаментів, із-за неоднорідності грунтів на ділянці (наприклад, ділянка складний в одній частині пісками, а в іншій здимистими суглинками). Стрічковий армований фундамент спрацює як одне ціле, перерозподілить зусилля і стіни будинку не дадуть тріщин і деформацій;
• якщо в будинку планується підвал або цокольний поверх, при цьому стіни стрічкового фундаменту утворюють стіну підвального приміщення.

Плануючи будівництво будинку дуже важливо відповідально і грамотно підійти до вибору типу фундаменту майбутньої будови, так як це один з найважливіших конструктивних елементів споруди. Помилка, закладена на початку будівництва, неправильно спроектований фундамент, економія будівельного матеріалу, як правило, веде до негативних наслідків при експлуатації будинку. Виникають такі проблеми як перекоси фундаменту, перевитрата матеріалів, вертикальні і горизонтальні деформації, нерівномірні опади, тріщини в несучих конструкціях. Від надійності фундаменту величезною мірою, залежать багато якостей споруди, а також її довговічність.

Пам'ятайте, нульовий цикл зведення будівлі (підготовка підстави, спорудження фундаментів) – це дорогий процес і складає, як правило, третина вартості всієї споруди. Краще замовте проект кваліфікованого дизайнера, та й запитати потім в разі чого можна з них, правильно склавши договір. У проекті організація – підрядник грамотно і обгрунтовано вибере Вам тип і матеріал фундаменту.

Термін служби фундаментів.

Термін служби стрічкових фундаментів залежно від використовуваного матеріалу може складати:
монолітні бетонні та бутові на цементному розчині до 150 років;

• цегляні стрічки – 30-50 років;
• збірні бетонні – 50-75 років.

Конструкція стрічкового фундаменту

По конструктивним особливостям стрічкові фундаменти бувають:

• монолітні, які виконуються безпосередньо на будівельному майданчику;
• збірні, які виконуються із залізобетонних типових блоків вироблених на заводі і змонтованих на будівельному майданчику за допомогою крана. Збірні фундаменти влаштовують із залізобетонних плит – подушок і бетонних блоків.

В залежності від величини навантаження розрізняють мелкозаглубленний і заглиблений стрічковий фундамент. Мелкозаглубленний і заглиблений стрічковий монолітний фундамент являють собою горизонтальну жорстку залізобетонну раму, яка йде по всьому периметру будівлі, що забезпечує стійкість будинку в умовах слабопучинистых і пухких грунтів. При цьому досягається раціональне співвідношення «міцність – економічність». Витрати бюджету на такий фундамент складають 15-18%. від вартості всього будівництва.

Мелкозаглубленний фундамент добре підходить для легких будинків (дерев'яних, пінобетонних, каркасних, невеликих цегляних). Влаштовується мелкозаглубленний фундамент на слабопучинистых грунтах. Глибина його заставляння – 50-70 див.

Заглиблений стрічковий фундамент будується в будинках з важкими стінами або перекриттями і, як правило, на рухливих грунтах. Також улаштування заглибленого фундаменту необхідно, якщо в будинку планується підвал або гараж. Глибина закладення такого фундаменту зазвичай на 20-30 см нижче глибини промерзання грунту. Заглиблений стрічковий фундамент вимагає більшої витрати матеріалу. Під стіни, що знаходяться всередині будівлі можна зробити менш глибокий фундамент на 40-60см.

Заглиблений стрічковий фундамент порівняно з мелкозаглубленним є більш міцним і стійким, завдяки тому, що низ його знаходиться нижче рівня промерзання ґрунтових вод і він не схильний до деформацій. Але при цьому витрата матеріалів і трудомісткість зростають.

Ці фундаменти, як правило, закладаються в теплу пору року. При цьому не потрібно застосування дорогої техніки, досить бетономішалки та малої механізації.

На сухих або піщаних грунтах стрічковий фундамент можна закладати і вище глибини промерзання, але не менше ніж на 50-60 см від рівня землі.

На сильно спучуються і глибоко промерзають грунтах стрічкові фундаменти застосовуються дуже рідко.

Збірні стрічкові фундаменти широко застосовуються не тільки в промисловому і цивільному будівництві, але і при будівництві котеджів та індивідуальних житлових будинків.

До позитивних сторін застосування цих фундаментів можна віднести скорочення термінів будівництва і можливість навантажувати конструкції після невеликої витримки часу по закінченню монтажу. При цьому треба враховувати, що такий фундамент обійдеться дорожче монолітних і вимагає застосування вантажопідйомної техніки і кваліфікованих робітників.

Негативні сторони: міцнісні показники у збірного фундаменту (при однаковій товщині) на 20-30% нижче, ніж у монолітного. Фундамент виготовлений із збірних блоків не володіє такою жорсткістю як монолітний, так як складається з окремих елементів. Збірний фундамент не можна посилити додатковою арматурою. Адже блоки випускають за типовим проектом. Посилення збірного фундаменту може бути досягнуто за допомогою сіток укладаються між рядами блоків, але і це не дає такого ж результату, як просторове армування монолітного фундаменту.

Зменшити матеріальні витрати на фундамент такого типу для малоповерхового житлового будівництва можна шляхом укладання фундаментних стінових блоків і подушок не суцільним поруч, а з деяким розбігом – це так звані переривчасті фундаменти. Переривчасті фундаменти дозволять заощадити до 20 – 25 % блоків, що позначається на собівартості будівництва.

Необхідно пам'ятати, що якщо на Вашій ділянці торф'яні, мулисті і ґрунти зі слабкою несучою здатністю, переривчасті фундаменти не прийнятні.

Пам'ятайте, що стрічковий фундамент із збірних бетонних блоків програє по міцності та іншим експлуатаційним характеристикам своєму родичу – монолітного фундаменту.

Стовпчастий фундамент.

Являє собою стовп, занурений на потрібну по інженерних міркувань глибину або занурений у пробурену свердловину бетон. Зверху стовпи з'єднують залізобетонними фундаментними балками (рандбалками). Стовпчасті фундаменти характерні для невеликих індивідуальних будинків до 2 поверхів, виконані з дерева або зі стінами з легких матеріалів об'ємним вагою не більше 1000 кг/куб. м. Стовпчастий фундамент також застосовується для каркасних об'єктів і як фундамент для невеликого дачного будинку. Цей вид фундаменту використовують на ґрунтах, які не схильні до температурних деформацій (здимання).

За типом виконання бувають монолітні із бетону класу В10-В20 і збірні.

Матеріалом для виконання стовпів може служити:
дерево (оброблена сосна або дуб 1-2 класу), застосовуються під невеликі дерев'яні будівлі , дачних будиночків, бань.
глиняна цегла на цементно-піщаному розчині, застосовні для цегляних будівлях до 2 поверхів.
камінь (природний камінь високої міцності), цегляні будівлі з важким конструкціями.
бетон класу В15-В25 з армуванням арматурними каркасами, самий масивний вигляд, що застосовуються під важкі будівлі вище 1-2 поверхів, безпідвальні будівлі, також під промислові споруди.

Позитивні сторони даного виду фундаменту – вартість нижча на 30-40% через зниження витрат матеріалів і трудовитрат. Негативними рисами стовпчастого фундаменту є невисокі характеристики і виникають проблеми із зведенням цоколя або підвалу -необхідно додатково зводити стіни між стовпчастим фундаментом.

Загальні відомості про стовпчастих фундаментах.

Поряд з оглядом всіх варіантів стовпчастих фундаментів зупинимося на фундаменти зі збірних бетонних і залізобетонних блоків.

Стовпчастий фундамент являє собою систему стовпів розташованих по кутах і в місцях перетину стін, а також під важкими і несучими простінками, балками та іншими місцями зосередженого навантаження будівлі. Для створення умов спільної роботи стовпів, як єдиної конструкції, і підвищення стійкості стовпчастих фундаментів, для уникнення їх горизонтального зсуву та перекидання, а також для пристрою опорної частини цоколя між стовпами роблять ростверк (обв'язувальні балки, рандбалки).

Основний тип стовпчастих фундаментів, що застосовується в масовому будівництві, – це монолітні залізобетонні фундаменти.

Як правило, відстань між стовпами складає 1,5 – 2,5 м, але може бути і більше.

При відстані між стовпами 1,5 – 2.5 м. Ростверк являє собою звичайну армовану перемичку. При цьому не можна пов'язувати в єдине конструктивне рішення пристраиваемые терасу, веранду, ганок. Ці приміщення повинні мати власний фундамент, тобто повинні бути розділені деформаційним швом, так як навантаження від ганку не порівнянна з навантаженням від стін будинку, відповідно і осаду у них буде різною.

Умови, при яких рекомендується застосовувати стовпчастий фундамент:

під будинку без підвалів з легкими стінами (дерев'яними, щитовими, каркасними);
під цегляні стіни, коли потрібно глибоке закладення ( 1,6 – 2,0 метра, тобто на 20 – 30 см нижче глибини сезонного промерзання грунту) і стрічковий фундамент неекономічний;
коли грунти в процесі експлуатації будівлі забезпечують осадку стовпчастого фундаменту (при рівних тисків стовпів на грунт значно менше, ніж у стрічкового;
коли необхідно максимально виключити негативний вплив на фундамент морозного пученія, т. к. стовпчасті фундаменти менш схильні до цього явища.

Розглянемо кілька моментів на користь застосування стовпчастого фундаменту:
Якщо вартість фундаментів інших типів становить 15-30% від вартості всього будинку, то вартість стовпчастого фундаменту складуть не більше 15-18%.

Стовпчасті фундаменти по витраті матеріалів і трудовитрат в 1,5-2 рази економічніше стрічкових.
Стовпчасті фундаменти мають ще одну позитивну якість, яке полягає в тому, що грунти підстави під окремо стоячими опорами працюють краще, ніж під суцільними стрічковими, внаслідок чого і осаду під ними при рівних тиск на грунт значно менше, ніж у стрічкових. Зниження величини опади дає можливість відповідно підвищити тиск на грунт на 20-25% і, отже, зменшити загальну площу фундаменту.

Найбільш небезпечними силами, що діють на фундамент малоповерхових індивідуальних будинків, є сили морозного пученія. Тому майже всі наведені варіанти пристрою фундаментів розглядаються з точки зору їх будівництва на рухливих грунтах. Прийнято вважати, що при будівництві на пучинистих грунтах глибина закладення фундаментів повинна бути нижче розрахункової глибини сезонного промерзання. Однак для малонавантажених фундаментів невеликих будинків сили пученія зазвичай перевершують сумарне навантаження від будинку, діючу на фундамент, внаслідок чого і відбуваються різного роду деформації.

Тому при будівництві на пучинистих грунтах будинків без підвалів краще споруджувати малозаглиблені або незаглублені фундаменти. Пояснимо їх відмінності.
Малозаглубленными вважають фундаменти з глибиною закладення 0,5-0,7 нормативної глибини промерзання. Наприклад, при нормативній глибині промерзання 140 см глибина малозаглибленого фундаменту складе 140x0,5 = 70 див.
Незаглублені фундаменти – вважаються такі фундаменти, глибина закладення яких становить 40-50 см, і становить в середньому половину або третину глибини промерзання.

При великій глибині промерзання в пучинистих грунтах ефективні анкерні стовпчасті залізобетонні монолітні або збірні фундаменти. На такі фундаменти незначно вплив сил морозного пученія, що діють на бокову поверхню, так як стовпи виконують з мінімальним поперечним перерізом. Якщо фундамент зводять з каменю, цегли, дрібних блоків, монолітного бетону без армування, його стіни необхідно робити звужуються догори, це дозволить заощадити матеріал і рівномірно розподілити навантаження від стін..

Умови, при яких стовпчасті фундаменти застосовувати не рекомендується:

у горизонтально рухливих грунтах і слабких грунтах, так як їх конструкції притаманна недостатня стійкість до перекидання. Для погашення бічного зсуву потрібно жорсткий залізобетонний ростверк (його пристрій зведе нанівець економію коштів на різниці між стовпчастим і стрічковим).
Обмежена їх застосування на слабонесущих грунтах (торф, просадні породи, водонасичені глинисті та ін) і при будівництві будинків з важкими стінами.
