Армування фундаменту

Армування фундаменту

Виконуючи армування фундаментів, будівельні організації повинні керуватися наступними нормативними документами:
СНиП 2.03.01-84 «Бетонні і залізобетонні конструкції;
ГОСТ 10922-75 «Арматура і закладні деталі зварні для залізобетонних конструкцій. Технічні вимоги»;
керівництво з виробництва арматурних робіт, (ЦНИИОМТП, 1977);
проект;
робочі креслення;
інші нормативні акти.

Приступати до армуванню фундаментів можна лише після отримання акта про приймання ґрунтової основи, що підтверджує якість підготовки під фундамент.

При армуванні рекомендується гранично знижувати кількість окремих стрижнів, застосовуючи укрупнені елементи і заздалегідь виготовлені арматурні конструкції. Кожен етап армування фундаменту, включаючи послідовність монтажу і опис способів кріплення елементів один до одного, має бути докладно відбитий у проекті. Також в проект обов'язково включається технологічна схема проведення робіт з бетонування фундаменту. Мінімально допустиме випередження монтажу арматури перед бетонуванням становить одну захватку.

Перш ніж приступати до бетонування рекомендується видалити з бетонної підготовки весь сміття та бруд, а самі стержні арматури очистити від льоду та іржі, знежирити.

Під нижні стрижні арматури підкладаються готові бетонні блоки площею 100*100 мм з товщиною, рівній проектним вимогам до захисного шару. Категорично заборонено використання в якості захисних прокладок щебеню, брусків з дерева і обрізків арматури.

Захисний шар нижньої арматури при установці окремих фундаментів або монолітних плит, повинен відповідати наступним параметрам:
при проведенні бетонної підготовки товщина захисного шару – 35 мм;
без бетонної підготовки – 70 мм.

При цьому максимальне відхилення від зазначеної в проекті товщини не повинна перевищувати 3 мм для захисного шару товщиною до 15мм, і 5 мм для захисного шару завтовшки понад 15 мм

Гранично допустиме зміщення стрижнів арматури в процесі установки дорівнює 0,2 максимального діаметра стрижня (до 0,25 діаметра окремих стержнів).

Порядок проведення армування фундаменту

Розбивка підставок або осей каркасів на бетонній підготовці.

Установка прокладок. Особливу увагу при установці прокладок потрібно приділяти дотриманню проектної товщини захисного шару, що запобігає можливу деформацію стрижнів в їх нижній частині.

Укладання нижньої сітки. Уніфікована сітка укладається безпосередньо на прокладки. Роль сітки може також грати завчасно підготовлена конструкція зі стрижнів (зварні батоги з стрижнів товарної довжини, виготовлені у відповідності зі специфікацією конкретного проекту та умовами їх транспортування до об'єкта будівництва).

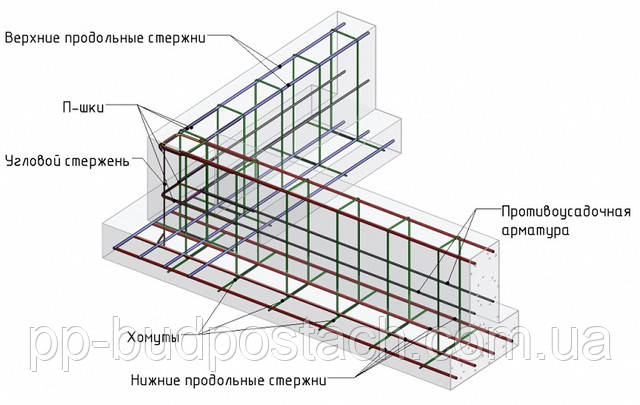

Встановлення каркасів. Каркаси монтуються по нижній сітці з жорсткою прив'язкою один до одного і до сітки за допомогою зварювання. Також в якості опори для верхньої арматури можуть використовуватися спеціальні підставки, які заготовлюють централізованим способом. У цьому випадку приварювання нижній сітці не потрібно. Підставки (монтажні столики) встановлюються з упором на стрижні сітки або бетонну підготовку.

Поверх каркаса вкладається ще один шар уніфікованої сітки або батоги арматурних конструкцій. Арматурна сітка надійно кріпиться до елементів каркаса шляхом зварювання або зв'язування.

Стикові з'єднання арматури виконуються у відповідності з СН 393-78 «Інструкція по зварюванню з'єднань арматури і закладних деталей залізобетонних конструкцій», ГОСТ 14098-68 «З'єднання зварні арматури залізобетонних виробів і конструкцій. Контактна і ванна зварювання», вимог «Бетонні і залізобетонні конструкції» з урахуванням робочого проекту.

Хрестові з'єднання арматури, встановлені поштучно, необхідно скріпити скріпками (спеціальні сполучні елементи з дроту) або в'язальним дротом. Якщо діаметр арматури перевищує 25 мм необхідно провести дугове зварювання.

При виконанні без зварювання стиків робочої арматури, каркасів і сіток в робочому напрямку потрібно залишати перепуск відповідно до СНиП 2.03.01-84. Розміщувати стики потрібно врозкид, щоб сукупна площа перерізу з'єднуваних робочих стержнів не перевищувала 50% всієї площі перерізу арматури з періодичним профілем на ділянці. Для гладкої арматури площа перерізу з'єднуваних робочих стержнів не повинна перевищувати 25% всієї площі перерізу арматури. Стикування зварних сіток із сталі класу А-1 внапуск вимагає монтажу хоча б двох поперечних стержнів, приварених до кожного подовжньому стрижня, на довжині напуску у кожній сітці. При використанні арматури з періодичним профілем, виготовленої із сталі класів А-ІІ, А-ІІІ і Ат-III, приварювання поперечних стержнів не проводиться.

В неробочому напрямку стики зварних сіток монтуються внахлест з дотриманням між крайніми робочими стрижнями відстані:
50 мм – при використанні розподільної арматури діаметром до 4 мм;
100 мм – при використанні розподільної арматури діаметром понад 4 мм;
15 діаметрів розподільної арматури в кожну сторону, з перекриттям стику спеціально передбаченими стиковими сітками – при використанні розподільної арматури діаметром понад 16 мм;

1. Якість зварних з'єднань повинен повною мірою відповідати ГОСТ 10922-75 «Арматура і закладні деталі зварні для залізобетонних конструкцій. Технічні вимоги». Правильно встановлена арматура не зміщується, не деформується і не пошкоджується при подальшому бетонуванні. Якість монтажу арматури підтверджується актом приймання виконаних прихованих робіт, що оформлюються у присутності представника авторського нагляду.
