Камін
Камін
Що не кажіть, а все-таки є в цьому щось романтичне... справді, кому хоч раз довелося вести неквапливу розмову в колі друзів біля палаючого каміна, дивитися на нескінченну гру трепетних мов полум'я... той, мабуть, назавжди запам'ятав чарівний мерехтливе світло, пахучий аромат тихо потрескивающих полін і якесь особливе відчуття відчуженості і спокою. А почалося це, мабуть, з давніх пір, може бути навіть з первісного вогнища, коли таємничий, чарівний вогонь притягував людини, діяв на нього магічно,—то збуджуючи незрозуміле тривожне занепокоєння, то раптом настільки ж незрозуміле радісне хвилювання — і ніколи не залишав байдужим. Чи Не в цьому розгадка таємниці чарівності каміна?
Камін — це, взагалі кажучи, різновид печі спрощеної конструкції. Основна відмінність між ними полягає в способі віддачі тепла. Подивимося, в чому тут справа.
Піч, маючи закриту топку і масивну конструкцію з розвиненою конвективною системою, повніше використовує теплоту згоряння палива. Нагрівання приміщення тут відбувається так: повітря від стінок печі піднімається до стелі і, охолоджуючись біля вікон і зовнішніх стін, опускається до підлоги, рухається до нагрітої печі і т. д. Такий спосіб віддачі тепла називається конвекцією (перенесення тепла повітряним потоком). Товсті стінки печі, до того ж, довго тримають тепло.
Камін має менш масивну кладку і, найголовніше,—відкритий топливник з великим топковим отвором і прямий димовий канал без димооборотов. Можна сказати, що естетичні достоїнства каміна як елементу інтер'єру є прямим продовженням його недоліків як опалювального приладу. Адже для того, щоб мати можливість дивитися на відкритий вогонь, топливник роблять широким і не дуже глибоким.
До дров надходить набагато більше повітря, ніж потрібно для нормального горіння, тому температура відхідних газів виходить недостатньою, і як наслідок — погана тяга, не допускає пристрою димооборотов. Ось чому у каміна прямий димар, що працює, як насос, витягує майже все тепло з гарячим димом. Тільки незначна його частина встигає передатися стінок. А той жар, що ми відчуваємо сидячи біля каміна,—це променисте тепло, тобто воно передається випромінюванням. Іншими словами, камін гріє, поки горять дрова, але він не тримає тепло. Ось чому його ККД (як генератора тепла) рідко перевищує 10-15 відсотків, і користуватися ним в якості основного опалювального приладу явно недоцільно, особливо якщо врахувати умови нашої зими.
Так що основна функція каміна — краса, створення затишку і задушевною атмосфери спілкування. Погодьтеся, це немало, і заради цього можна поступитися багатьом.
Втім, справедливості заради відзначимо, що у нього є ще одна істотна властивість — він добре працює як «експрес-нагрівач» і відразу після розтоплення починає випромінювати тепло в приміщення. Завдяки цій здатності палаючий камін може швидко нагріти кімнату у прохолодні осінні дні. Крім того, великий потік повітря, що проходить через топку, відмінно провітрює (вентилює приміщення. Так що, якщо в будинку є камін — можна не боятися появи вогкості і затхлого запаху.
Подивимося тепер, які конструкції камінів існують і чим вони відрізняються.
За виконанням каміни вони бувають трьох основних типів: вбудований, прибудований і відкритий (сало). Два перших типи камінів називають іноді напіввідкритими — це найбільш розповсюджені конструкції.
Вбудований камін займає мінімум місця в кімнаті, но'його можна влаштовувати тільки в новому цегляному будинку, одночасно з кладкою стін, оскільки частина топливника і весь димохід знаходяться в товщі стіни.
Фасад вбудованого каміна класичного («англійського») типу зображений на рис. 86А, а його розріз і план на рівні топливника показано на рис. 86Б, Ст. Вхід топливника обрамлений виступає кладкою в півцеглини — це портал' каміна. Його внутрішні розміри (топковий отвір) коливаються від 70x60 до 80x70 див. Це залежить від розмірів приміщення, в якому роблять камін.
Розміри на кресленні наведені для кімнати площею 25-35 м2. Для невеликої кімнати (18-22 м2) розміри бажано трохи зменшити (приблизно на 5-10 см).
Для кращого горіння дров під топливника (підстава) має колосникові ґрати. Знизу решітки, в піддувало, можна поставити металевий лист-лист, тоді буде легше прибирати золу. Іноді роблять суцільний під, без колосників, а замість них ставлять металеву решітчасту корзину для дров. У цьому випадку від поду можна взагалі відмовитися і ставити кошик прямо на цегляну майданчик.
Майданчик перед каміном роблять із цегли, укладаючи його «на ребро». Її виступ перед порталом — 50-75 см, а по боках від нього — близько 25 див.
Бічні стінки топливника роблять з невеликим скосом назовні (20-30°), щоб краще відбивалося випромінювання багаття. Иногда4для посилення ефекту їх навіть облицьовують відполірованими сталевими, латунними або мідними листами. З цих же міркувань невеликий нахил надають верхній частині задньої стінки топливника. Глибину топливника бажано витримувати в зазначених розмірах: 45-55 см —для кімнат від 25 до 35 м2. Якщо ці розміри взяти більше — знизиться випромінювання тепла, якщо менше — камін буде диміти.
Виступ на задній стінці топливника (під димарем) називається «димової поріг», або «зуб». Він перешкоджає попаданню сажі з труби у топливник, а також послаблює ефект «перекидання тяги», коли з-за різкого пориву вітру холодне повітря «падає» по трубі і може викликати димлення каміна. Для хорошої роботи «зуб» повинен мати ширину не менше, ніж у димоходу або трохи більше.
Верх порталу викладають по бетонній або цегляній перемичці. В останньому випадку для підтримки цегли використовують сталеві куточки (30x30) або швелер (130), зашпаровуючи їх кінці на 10 см в бічні стінки.
Із зворотного боку каміна вбудована прочищення для видалення накопиченої сажі, і тут теж можна поставити деко. На початку димоходу встановлюють або звичайну пічну засувку, або спеціальну камінну (поворотну) заслінку — шибер. Бажано, щоб вона мала пристрій для фіксації мінімум в трьох положеннях («відкрита прикрита-закрита»).
Потрібен чи не потрібен фундамент — вирішують у кожному конкретному випадку, виходячи з масивності каміна і конструкції підлоги. Орієнтиром тут можуть служити дані по печей (див. гол. 10). Якщо мова йде про фундаменті вбудованого каміна, то він повинен бути частиною фундаменту стіни і мати відповідні каміна розміри і конфігурацію.
Прибудований камін займає більше місця, ніж вбудований, але зате його можна спорудити будь — новому або вже обжитому — будинку. Димар цього каміна або прилаштовують до неспалимій стіні або перегородці, або приєднують до димоходу наявної печі. Причому, якщо камін «підключити» вище пічних засувок, то обома опалювальними приладами можна буде користуватися незалежно один від одного — окремо або одночасно. Погодьтеся — це дуже зручно. Фасад і розріз прибудованого каміна зображені на рис. 87. Розглянемо його пристрій.
Камін СТОЇТЬ на цегляної майданчику, на яку спираються його бічні стінки товщиною в півцеглини і шириною 38-51 див. Димозбірник у вигляді усіченої піраміди виготовляють з листового металу (сталь, латунь, мідь) і встановлюють на козирок коробчатого перерізу, зроблений з того ж металу. Козирок і димозбірник скріплюють між собою заклепками або болтами, а для герметичності стиків прокладають між ними тонкий шар азбесту, змоченого в гіпсо-глі-няном розчині (1 : 3).
Димар каміна збирають з кількох П-подібних секцій, герметизують стики і прикріплюють до цегляної стіни за допомогою великих шурупів або металевих скоб. Місця примикання димоходу до стіни також ущільнюють азбестовим шнуром або глиняним розчином з азбестовою крихтою.
Якщо стіна спалюється, то необхідно обов'язково зробити ізоляцію (див. деталь 1 рис. 87). Крім того, слід армувати кладку сталевим дротом, прикріплюючи її до стіни цвяхами через 4-6 рядів цегли.
Димовий поріг каміна (теж з металу) служить одночасно задньою стінкою, що відбиває випромінювання тепла в приміщення. Для цього каміна фундамент необов'язковий, тільки під дошками підлоги варто прокласти додаткову балку.
Відкритий камін ставлять зазвичай в середині кімнати на круглої або квадратної в плані площадці, піднятої над підлогою приблизно на 35-50 см Над ним підвішують на ланцюгах або прутках круглий димозбірник і димар (трубу) з листового металу. Такий камін можна встановити також на відкритому повітрі — в саду, літньої кухні або терасі. Димозбірник в цьому випадку не підвішують (не за що), а зміцнюють на стійках, що спираються на майданчик. Якщо при цьому квадратну майданчик каміна підняти на висоту близько 70 см, а на протилежних сторонах встановити підставки для шампурів, вийде камін-гриль, на якому зручно готувати шашлики або м'ясо на рожні.
Ще один різновид — кутовий камін, який є варіантом прибудованого. Він не такий популярний, тому що при кутовому розташуванні перед ним залишається мало вільного простору,— тому тут важко розмістити гостей. Особливість цього каміна та, що він може обігрівати відразу три кімнати суміжні, але робить це погано — камін у ролі печі неефективний.
Ось, мабуть, і все про пристрій і принцип роботи каміна. Нагадаємо ще раз, що, споруджуючи його, необхідно дотримуватися всі вимоги технології пічної кладки і особливо стежити за гладкістю внутрішніх поверхонь дымосбор-ніка та димаря. Шви роблять як можна тонше (не більш 5 мм) і ретельно їх заповнюють розчином. Після закінчення робіт зовнішні шви кладки уважно оглядають і загладжують розшивкою, надаючи їм опуклу або увігнуту форму.
Розглянемо варіанти пристрою і оформлення камінів.
У старі часи камін нерідко представляв собою досить значна і вигадливе спорудження, з розвиненими архітектурними формами, безліччю ліпних прикрас, барельєфів, і т. п., а в оформленні використовувалися мармур і граніт, напівдорогоцінне каміння, медальйони з латуні.
Образ сучасного каміна простіше і лаконічніше. Зараз в його оформленні вже не застосовують дорогих матеріалів, а воліють природний або штучний камінь (цегла), бетон або метал.
Варіантів оформлення може бути скільки завгодно. Пропоновані вашій увазі малюнки зовсім не обов'язково розглядати як цілком закінчені, остаточні конструкції, а краще поставитися до них як до ескізами або ідеями для власної творчості. Коротше, наші рекомендації — це не догма, а поради-підказки.
Напевно, хтось віддасть перевагу зробити камін в старовинному дусі, і кілька варіантів оформлення ми адресуємо таким любителям старовини.
Особливість вбудованого каміна — бічні стінки топливника. Виступаючи вперед і плавно закруглюючи, вони утворюють портал. Крім того, з обох боків утворюються «кишені», в яких зручно тримати предмети по догляду за каміном (совок, коцюба, топірець, щипці) та зберігати дрова. Цей камін, стилізований «під класику», добре підійде для великої ошатною вітальні. Роблять його з цегли або бетону.
Наступні три варіанти обіграють тему середньовічної арки, напівкруглою та стрілчастої. На першому з них цегляна майданчик каміна продовжена в одну сторону і завершується невисокою стінкою-обмежувачем, де зберігають дрова. Для підвіски камінних аксесуарів в стіні закріплена металева скоба. Кам'яна кладка (або її імітація з бетону) добре гармонує з трохи суворим виглядом каміна.
Камін з напівкруглою аркою вбудований в цегляну стіну. Арку викладають по дерев'яному кружалу (радіусом близько 50 см), підтримує покладені цегли. Завершуючи кладку, нагорі встановлюють один-три великих бетонних каменю — це буде замок. У стрілчастої арки на наступному малюнку є схожий замок з великого кругляка. Ширина підстави порталу у всіх трьох камінів близько одного метра. За своїм характером ці каміни більше підходять для веранди або вітальні в кам'яному будинку з неоштукатуреними стінами.
Прибудований камін, повністю складений з цегли, показаний на. Портал топливника трапецієподібної форми встановлений на майданчику, по периметру якої йде металева решітка-огорожу. По боках вона зроблена вище, щоб утримувати стіс і зберігати камінні інструменти. Димозбірник — склепінчастий, цегляний, викладений по сталевим перемичок з поступовим звуженням (уступами) догори. Стінки топливника плавно переходять в димозбірник.
Відкритий камін з трьох сторін і являє собою майданчик (бетонну або металеву), на якій встановлюють решітчасту корзину для спалювання дров. Основа цього каміна — великий мідний (латунний) димозбірник, прикрашений чеканним орнаментом. Він кріпиться до цегляної стіни (дюбелями або шурупами) і приєднується до димоходу всередині стіни або до металевого, накладному. Ліворуч і праворуч від майданчика встановлені два кошики-підставки з чорного металу для зберігання дров та приладдя.
Найпростіші форми і звичайні матеріали використані в конструкції вбудованого каміна. Три цегляні стінки стоять на цегляному же підставі і накриті залізобетонною плитою. У меншій секції зберігають дрова, а більшою знаходиться власне камін. Залишилося тільки поставити кошик для дров. Розміри цього каміна вибирають у залежності від габаритів плити. При бажанні його легко переробити в прибудований, варто тільки виготовити накладної металевий (або цегляний) димар і встановити його на плиту, пробивши в ній отвір.
Ще одна оригінальна конструкція вбудованого каміна являє собою прямокутний топливник у вигляді ніші, обрамлений рамою з цегляної кладки або бетонного короби. Верхній декоративний поясок зроблений з стусанів цегли, які по краях укладені з невеликими проміжками для кріплення приладдя. На майданчику під каміном зберігають запас дров.

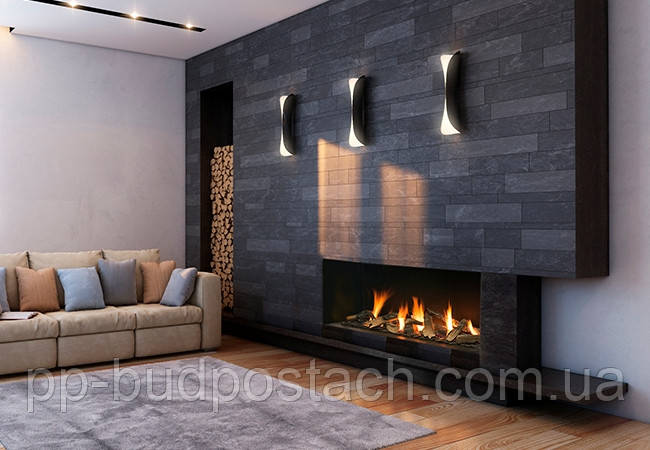

Гранично лаконічні лінії у вбудованого каміна. Він цілком знаходиться в товщі стіни і зовсім не займає площу підлоги. Для його споруди товщина кам'яної або цегляної стіни повинна бути не менше 64 див. Камін складається з трьох ніш різного розміру і глибини. Одна з них (найбільша) служить топливником, в інший (нижній) зберігають дрова, третя — вертикальна і неглибока — призначена для камінних аксесуарів. Такий камін краще всього виглядає на веранді або терасі.
Прибудований цегляний камін відкритий з трьох боків і як би приставлений торцем до стіни. Дві залізобетонні плити обмежують простір топливника. Тут димозбірник також викладають із цегли, але можливо пристрій і металевого кожуха. Камін цікавий тим, що, якщо встановити його приблизно посередині довгої стіни приміщення, воно виявиться розділеним на дві зони — іноді це буває корисно для кращого використання площі. Важливо ще й те, що навколо такого каміна гостям дуже зручно збиратися «в кружок» — близько нього достатньо вільного місця.
Каміни, зображені, можуть бути виконані в двох модифікаціях кожен: прибудованої (як на малюнках) або острівної. В останньому випадку задню стінку топливника не роблять — вогонь тоді буде видно з двох протилежних сторін. Матеріал конструкцій — метал, залізобетон, цегла.
І, нарешті, останні два варіанти. Камін — прибудованого типу і складається з двох частин: цегляно-бетонний короб-підстава і підвісний ковпак-димозбірник з листового чорного металу. По краях майданчика можна зробити підставки для шампурів. Димозбірник прикрашений накладними візерунками з міді або латуні.
Круглий металевий камін виглядає досить екзотично. Його роблять з великої залізної бочки відповідного діаметру (80-100 см). Така конструкція під силу тому, хто володіє прийомами роботи з металом і зварювальним апаратом. Крім нього знадобляться також ацетиленовий пальник, великі ножиці по металу, лещата, стиски, киянки і інші слюсарні інструменти. Підставка каміна — цегляна або бетонна з забитими в ній трьома-чотирма анкерами болтами (стержні з різьбою нагорі) для кріплення бочки. Консольна майданчик під топливником також металева. На неї стелять листовий азбест, поверх нього роблять цементну стяжку, на яку укладають керамічну плитку. Вона буде служити підставкою для кавового або чайного приладів, а то й просто столиком. Для конічного димосборніка і круглого димоходу бажано взяти той же метал, з якого зроблена бочка.
Можна б і далі продовжувати перебирати нескінченні варіанти, але, мабуть, досить. Залишилося кілька нез'ясованих питань.
Де краще ставити камін? Чим топити?
Взагалі кажучи, камін може перебувати там, де він найбільше потрібен: в житловій кімнаті, вітальні, на веранді, терасі або в саду, на відкритому повітрі. Якщо ж його розміщують у будинку, то тут бажано врахувати кілька моментів. По-перше, камін краще всього ставити посередині стіни або принаймні так, щоб по його сторонах залишалися вільні ділянки стін не менше одного метра. Уникайте також будувати камін на проході, там, де постійно ходять люди,— це буде вкрай незручно всім. Ні в якому разі не можна ставити його на протязі, тобто між віконними або дверними отворами в протилежних або суміжних стінах. У цих місцях погіршується тяга і камін обов'язково буде диміти.
